Bombas neumáticas de doble diafragma de acero inoxidable (AODD)
- Presión máxima de trabajo:100-120 psi / 0,7-0,84 MPa / 7-8,4 bar
- Caudal máximo: 15-270 gpm (57-1022 L/min)
- Frecuencia máxima de ciclos: 135-400 cpm
- Altura de aspiración en seco:4,5-5 m
- Tamaño máximo de partículas sólidas:3/32-0,37" (2,5-9,4 mm)
- Consumo máximo de aire: 20-140 scfm (10-90 L/s)
Las bombas neumáticas de doble diafragma de acero inoxidable GINKAI utilizan aire comprimido para el trasvase de fluidos mediante el movimiento alternativo de dos diafragmas. El cuerpo metálico ofrece una opción para procesos industriales donde la resistencia mecánica y la compatibilidad con el fluido son criterios importantes de selección.
La gama incluye modelos de 1/2" a 3", con distintas configuraciones de conexiones, salida y sección central. La selección debe considerar la composición, concentración y temperatura del fluido, la presencia de sólidos y los materiales de los diafragmas, bolas, asientos y demás componentes en contacto con el producto.

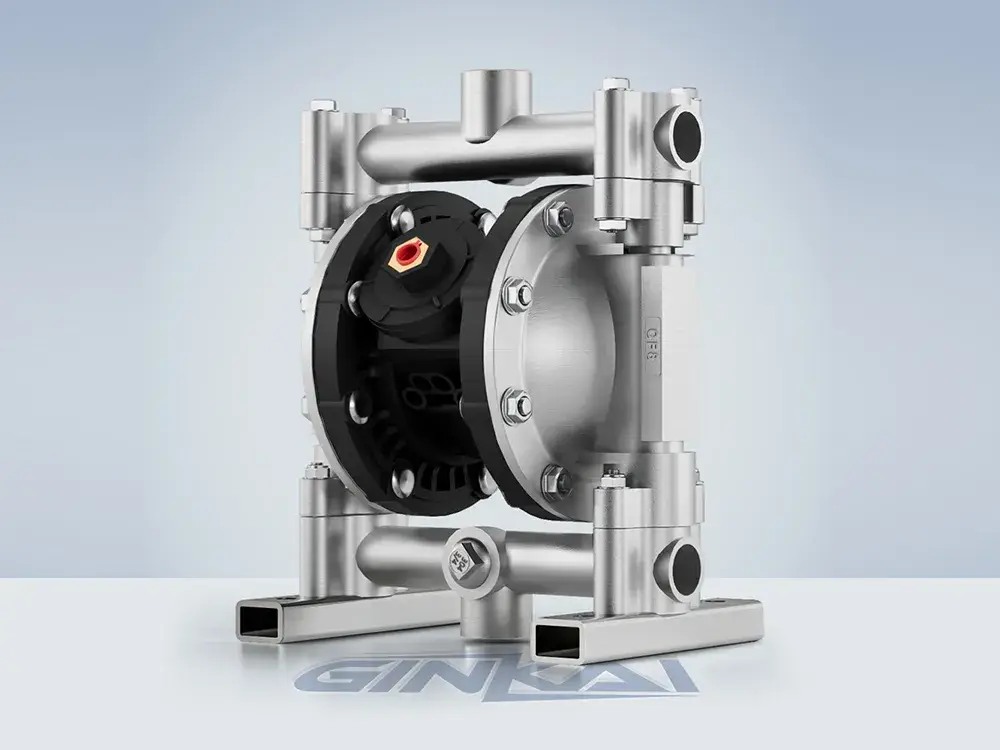

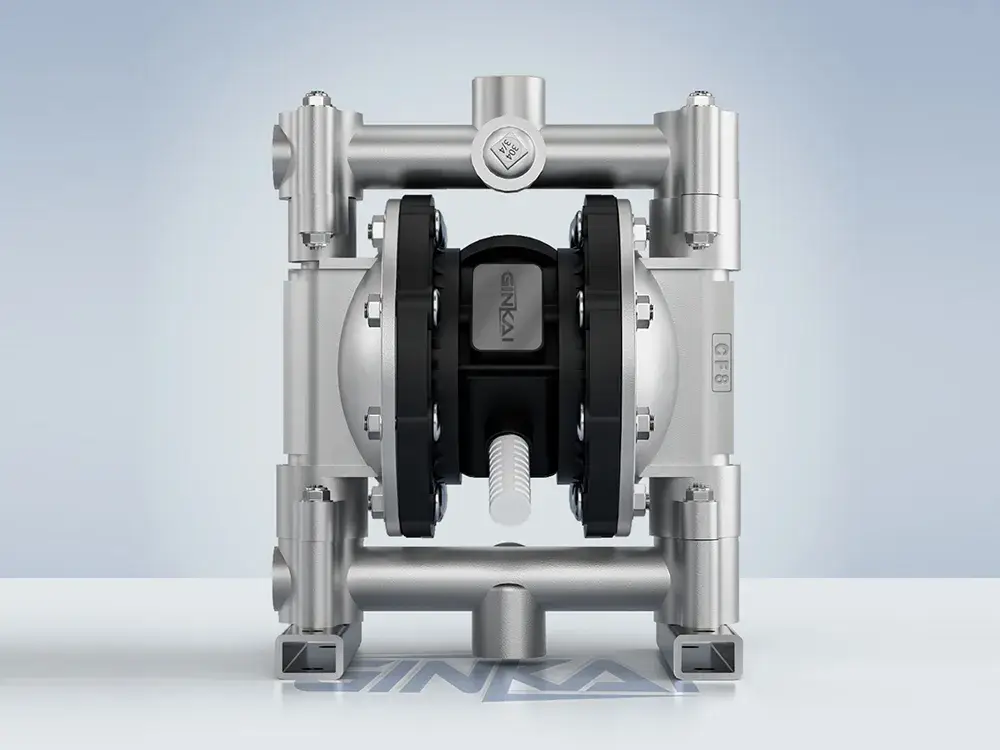

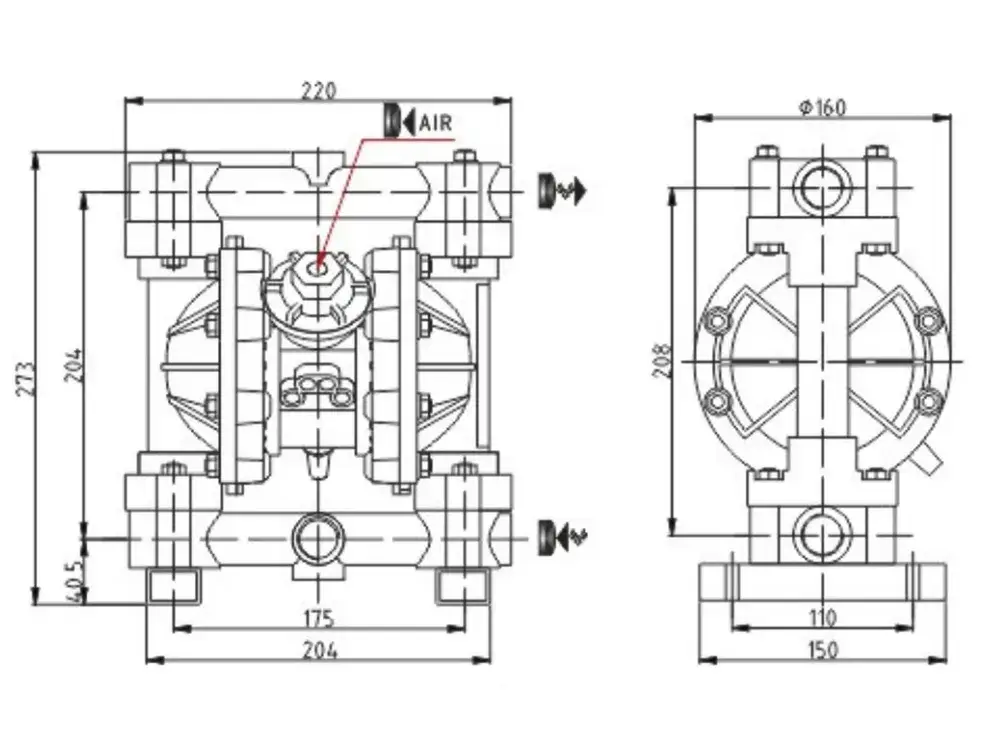

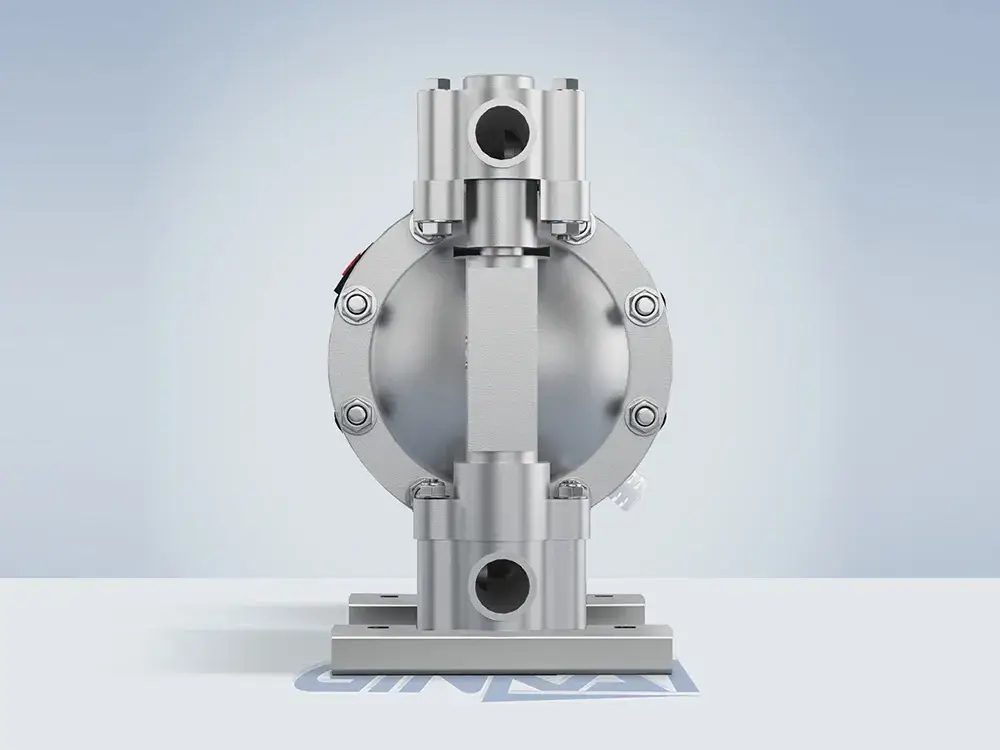

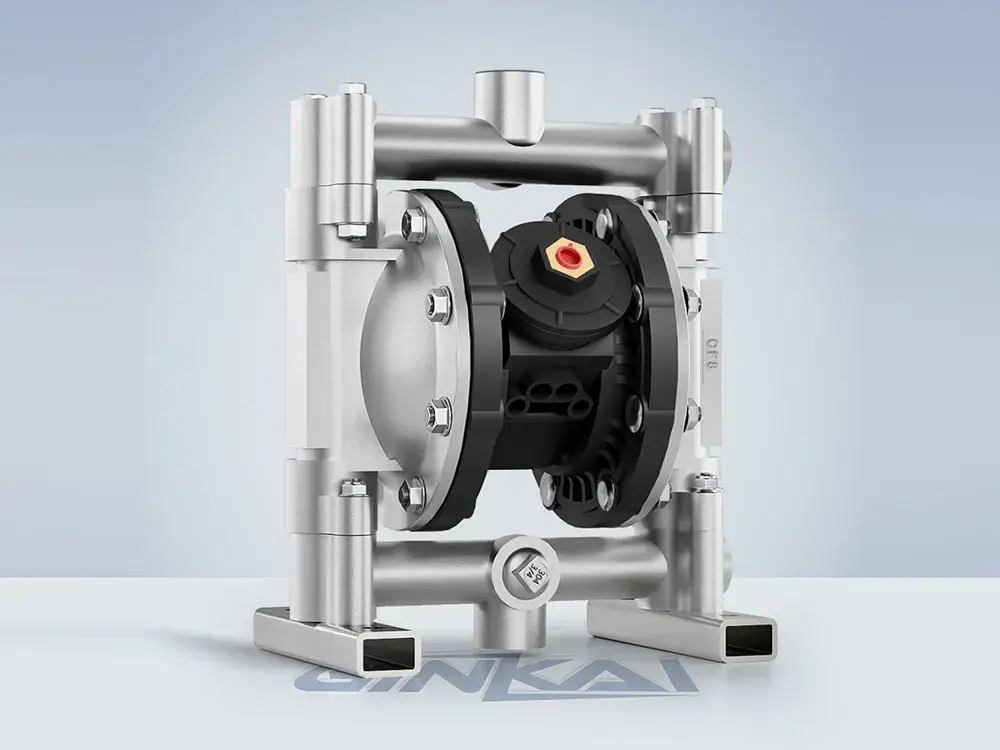

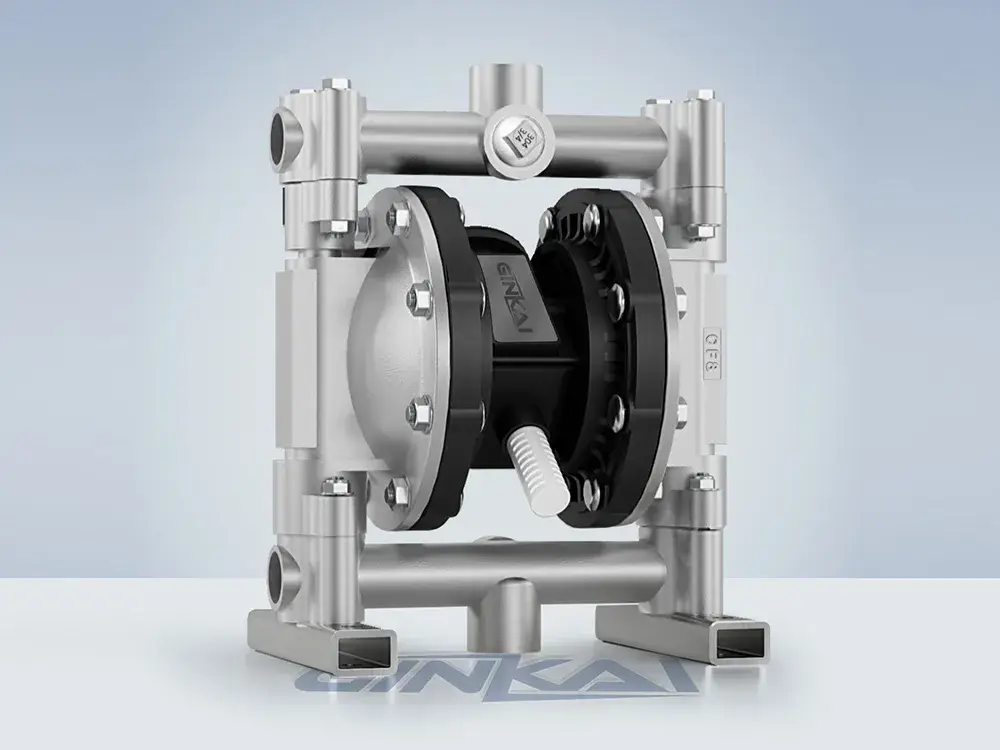

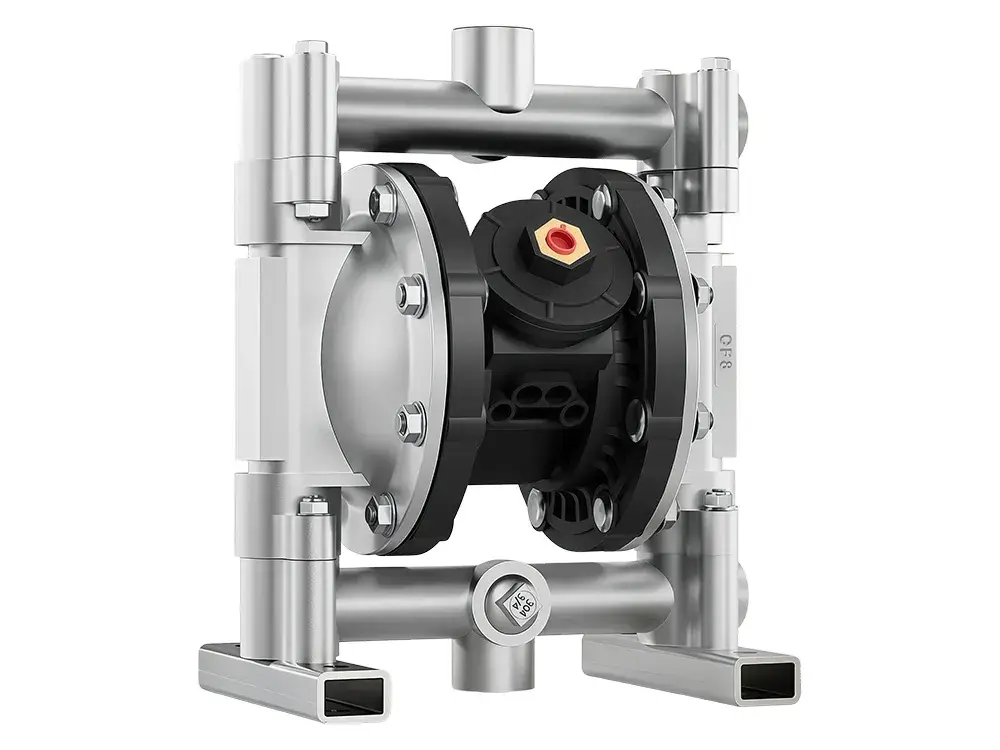

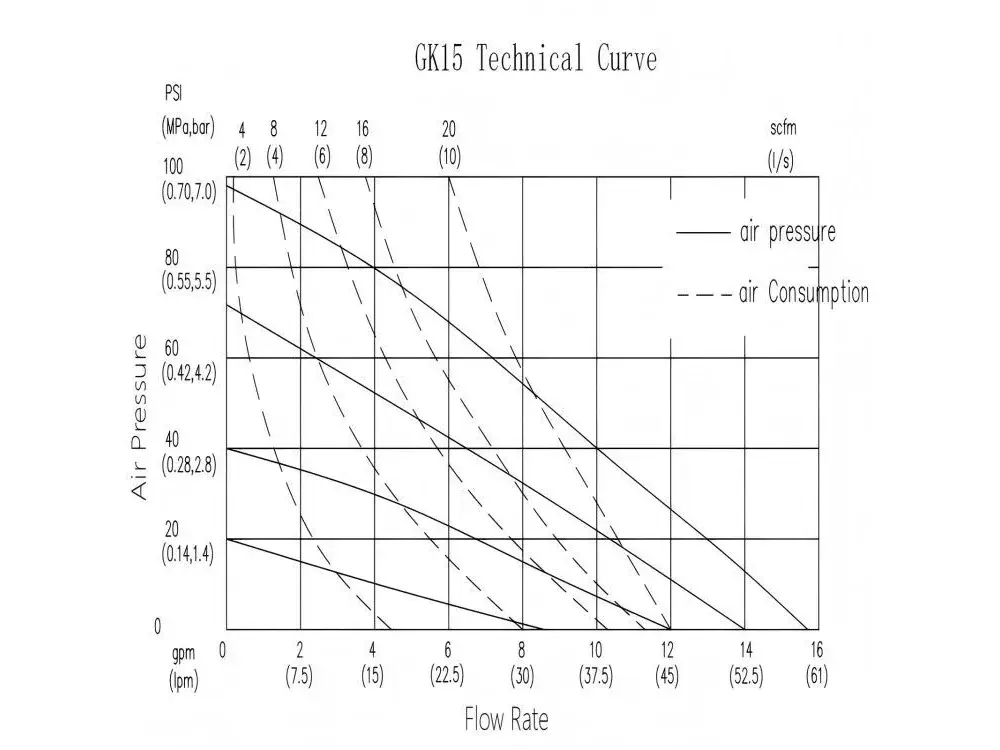

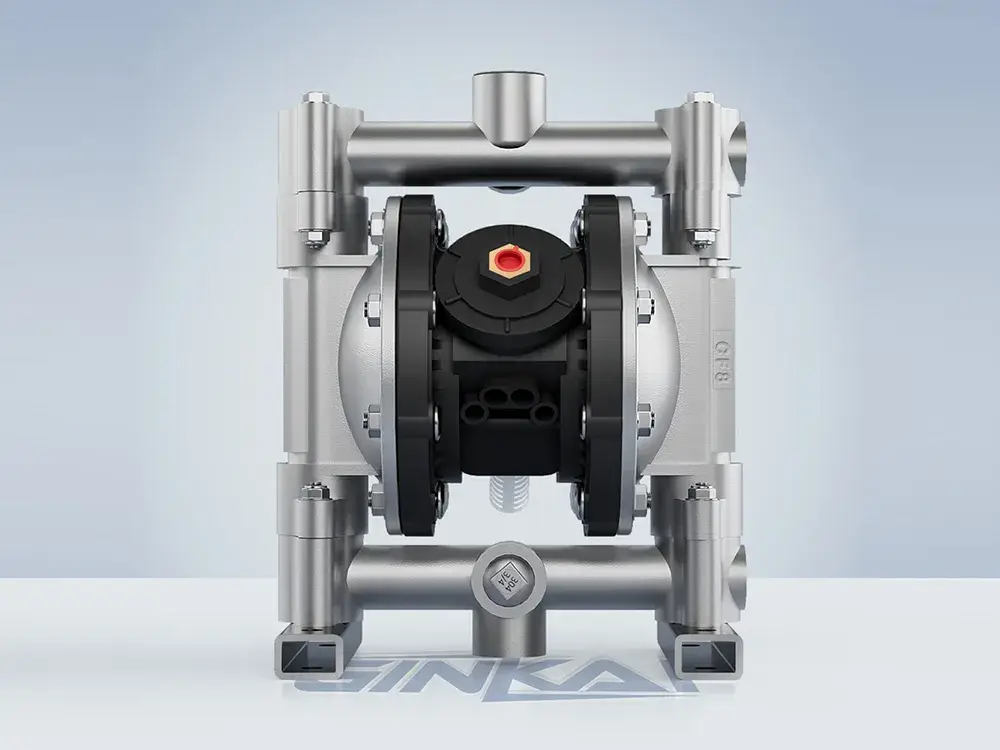

Bomba AODD de acero inoxidable de 1/2”
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco:4,5 m
- Tamaño máximo de partículas sólidas:3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Diámetro de entrada: 1/2"
- Diámetro de salida: 1/2"
- Peso:8,9 kg

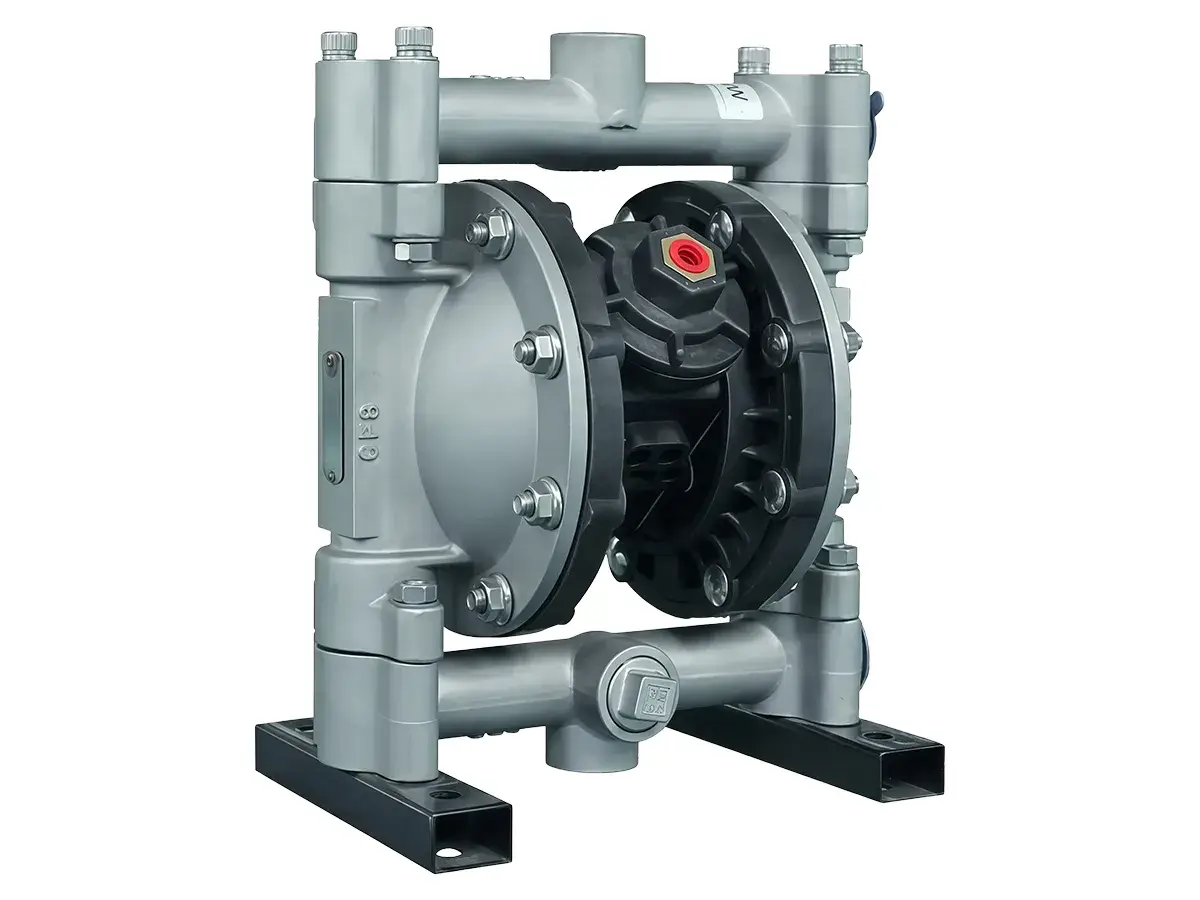

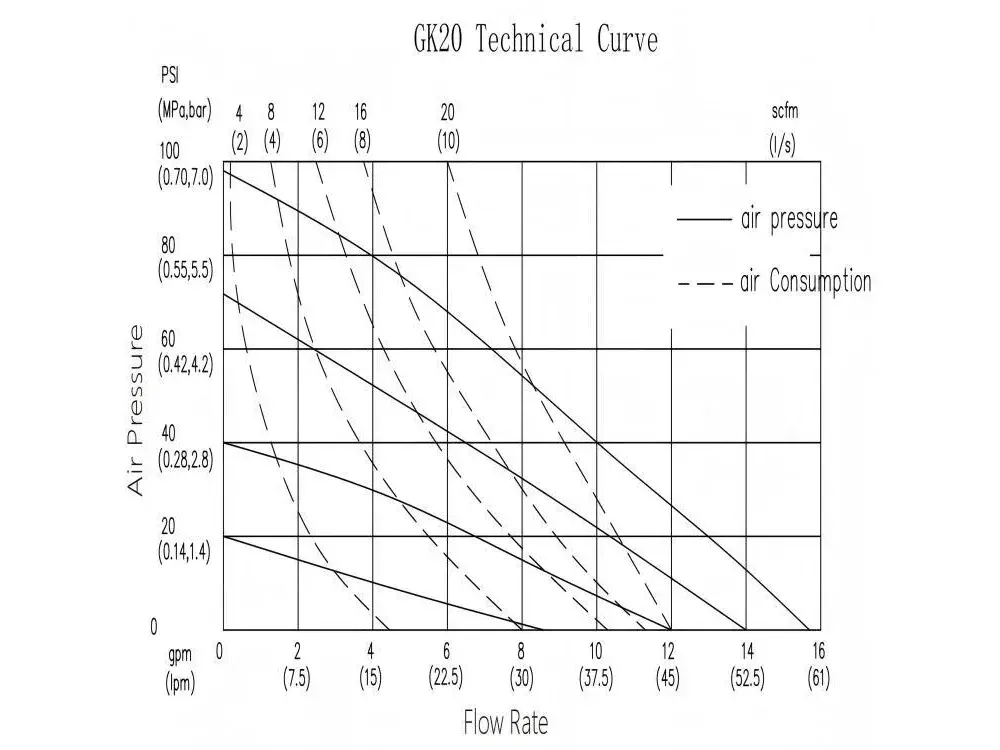

Bomba AODD de acero inoxidable de 3/4”
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco:4,5 m
- Tamaño máximo de partículas sólidas:3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Diámetro de entrada: 3/4"
- Diámetro de salida: 3/4"
- Peso:8,9 kg

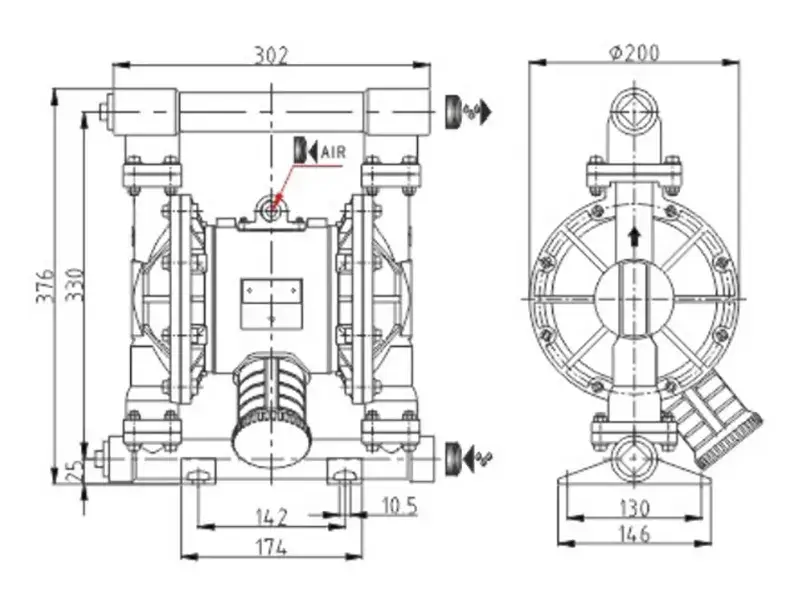

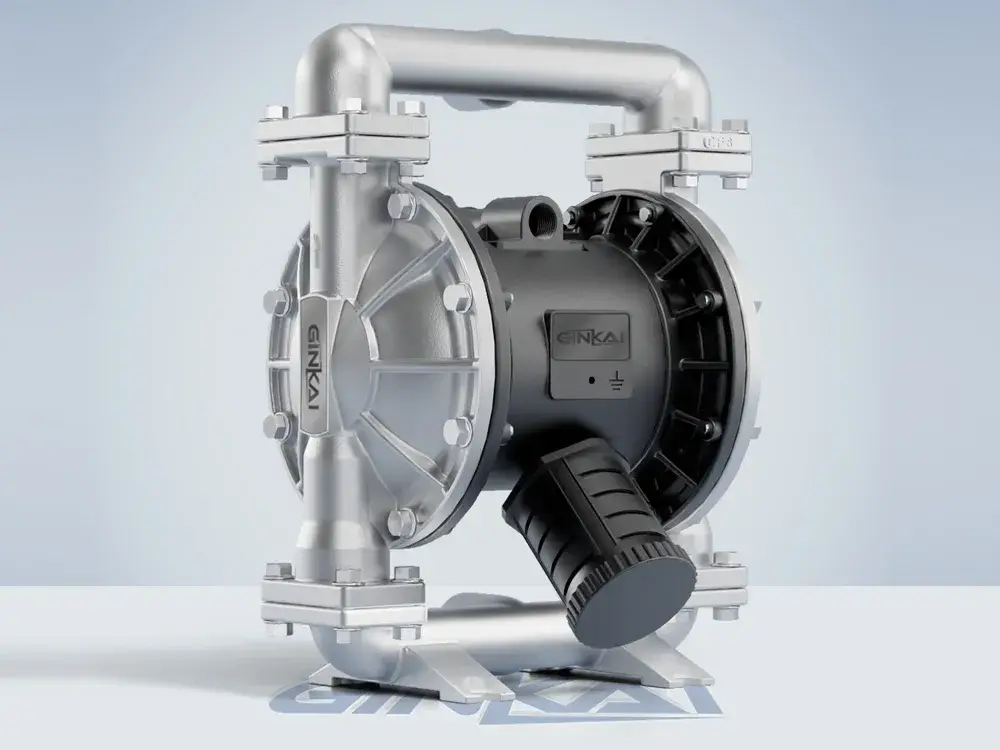

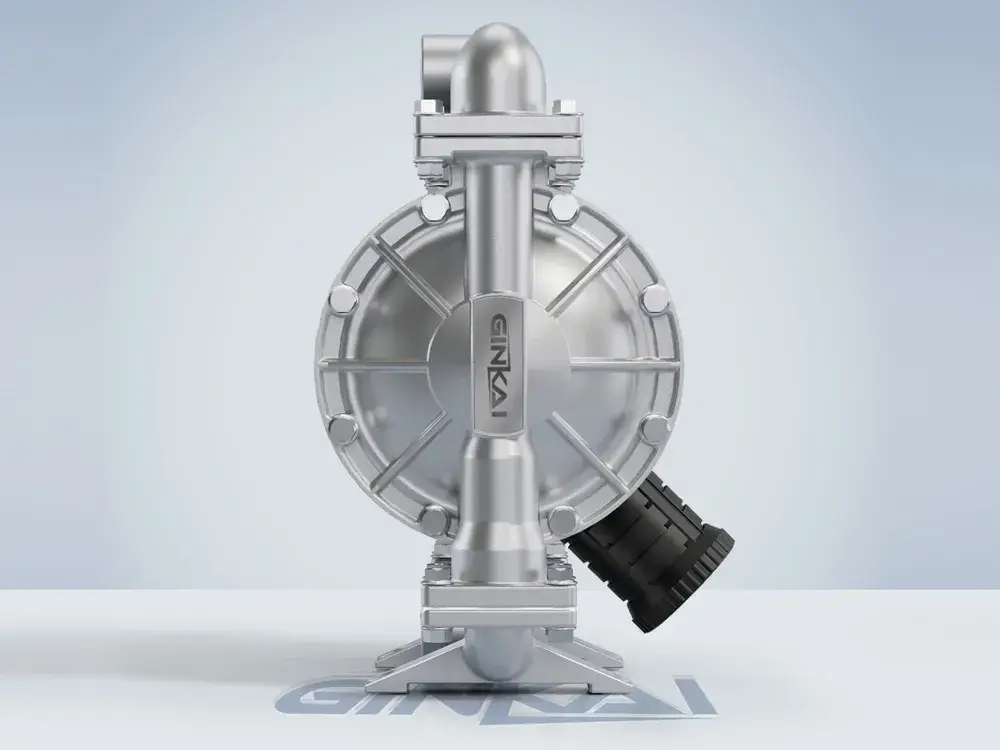

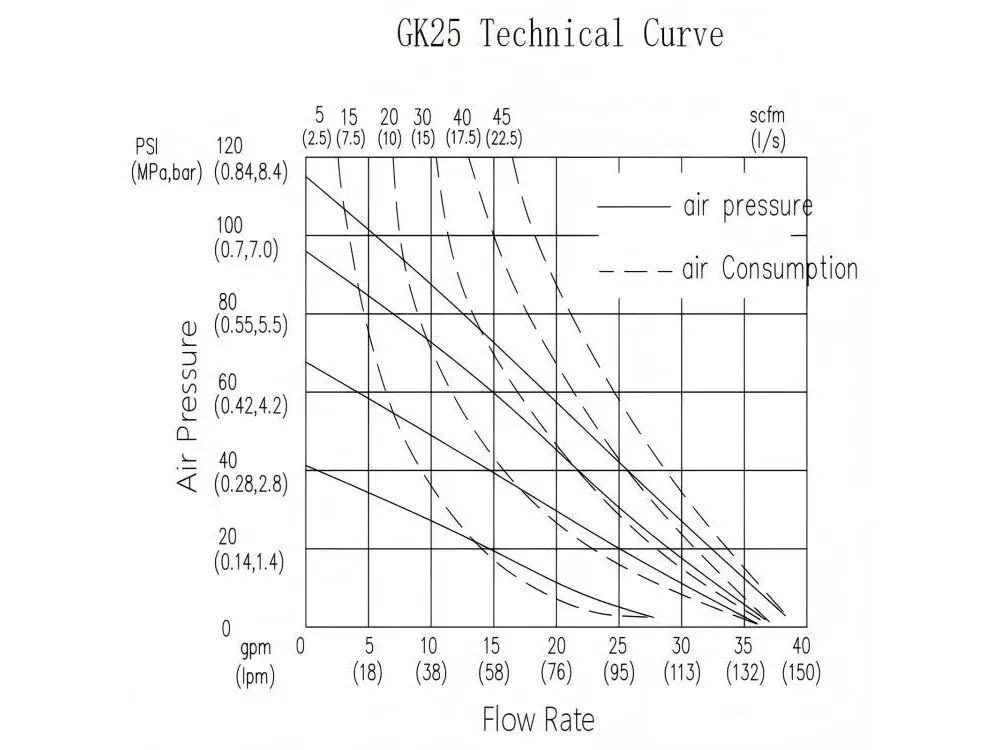

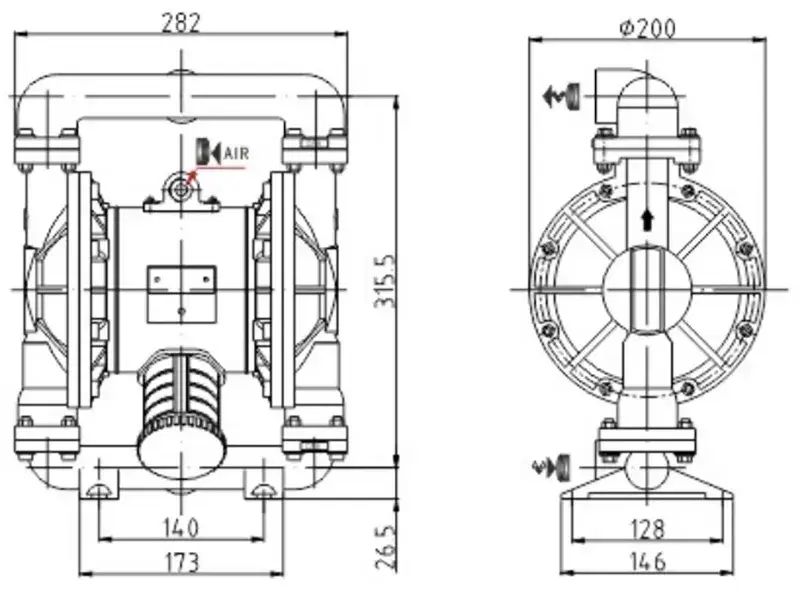

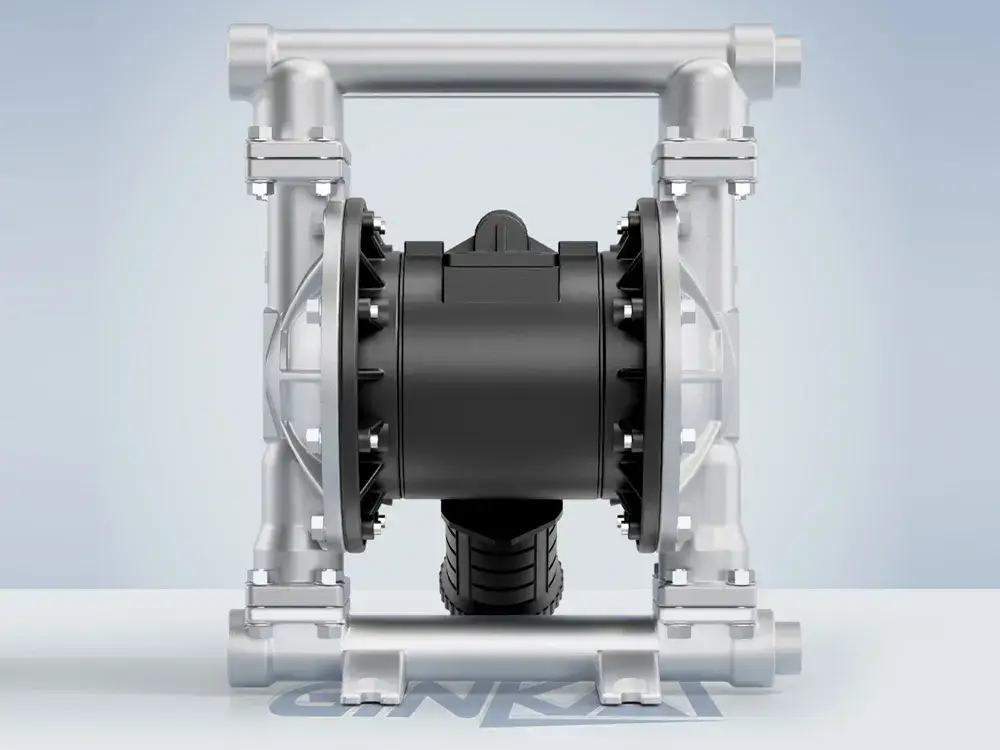

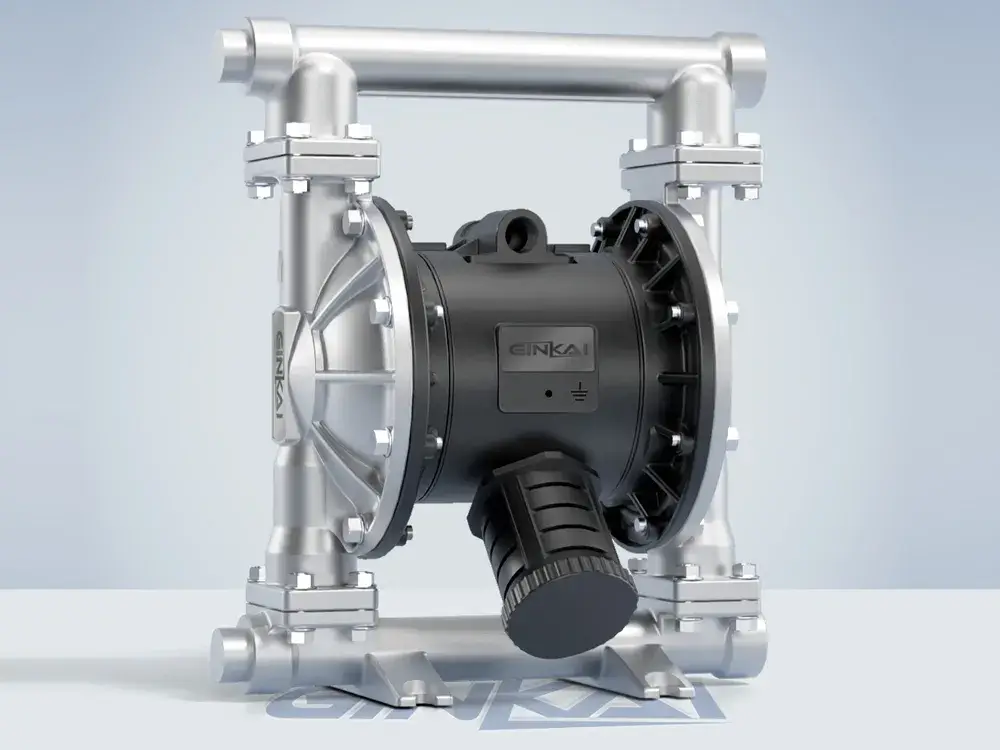

Bomba AODD de acero inoxidable de 1”

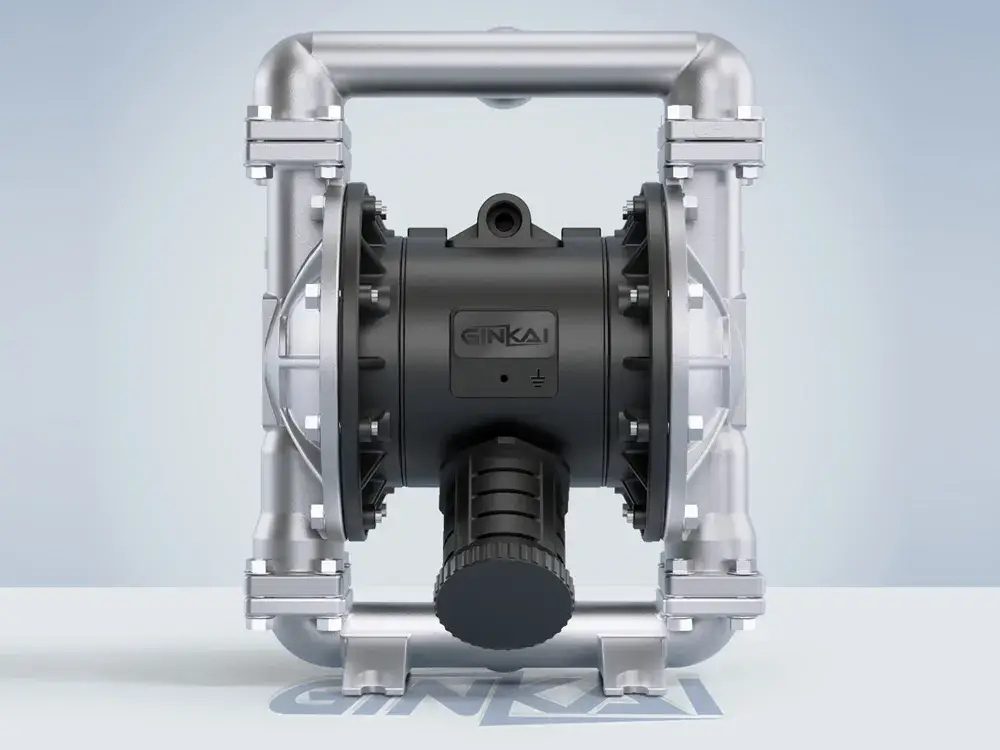

Bomba AODD de acero inoxidable de 1” con salida central
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 1"
- Diámetro de salida: 1"
- Peso:15,7 kg

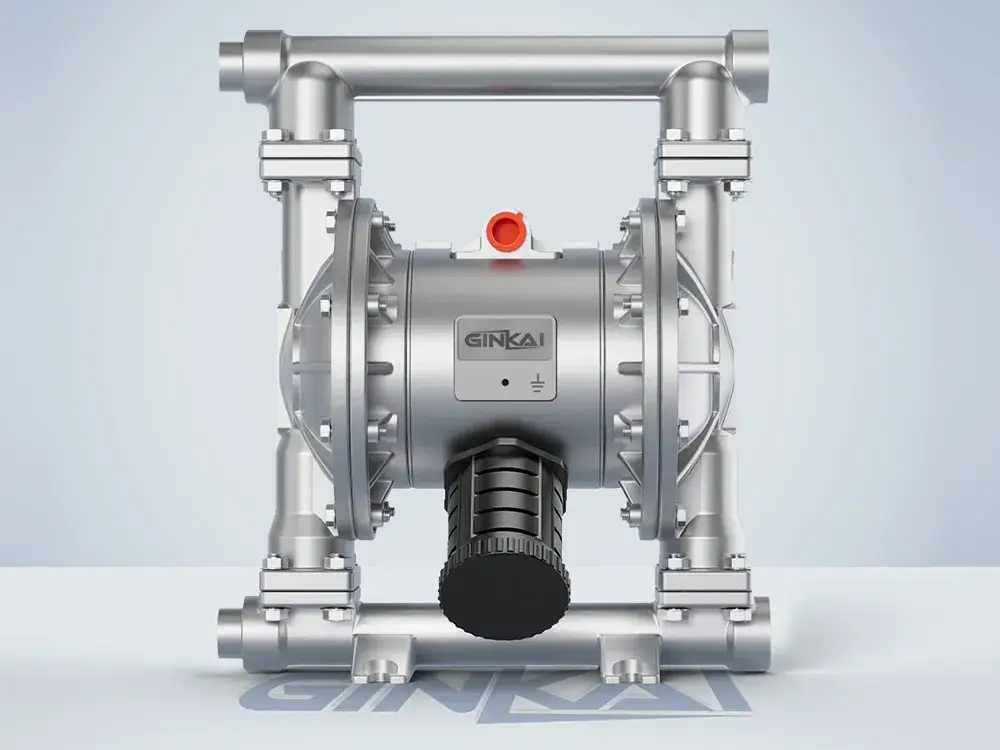

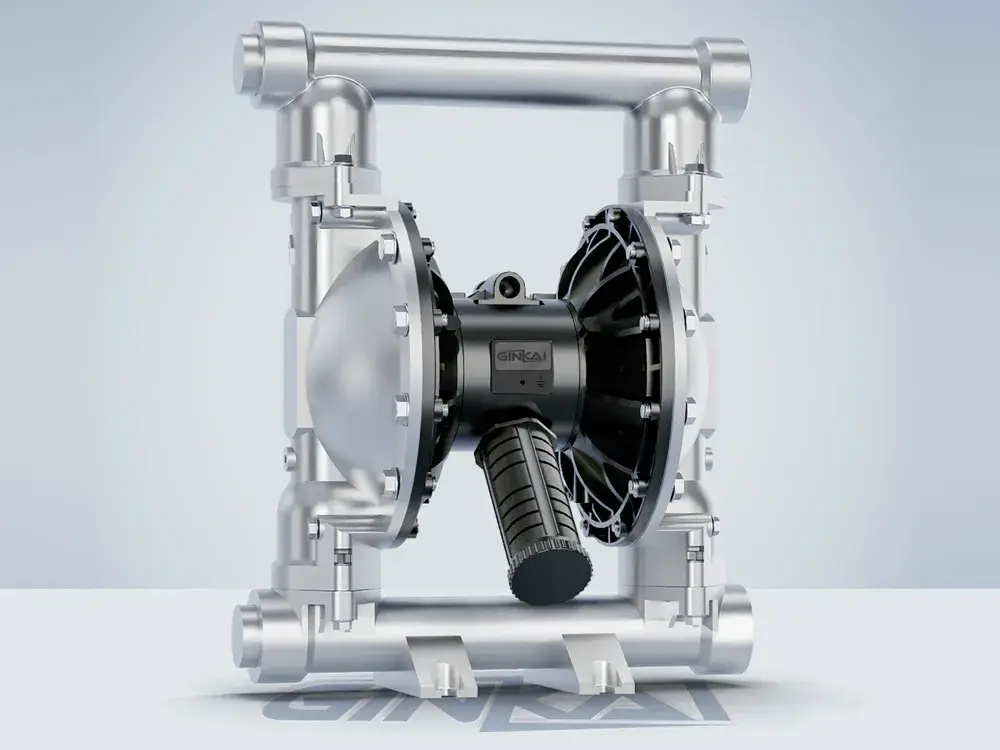

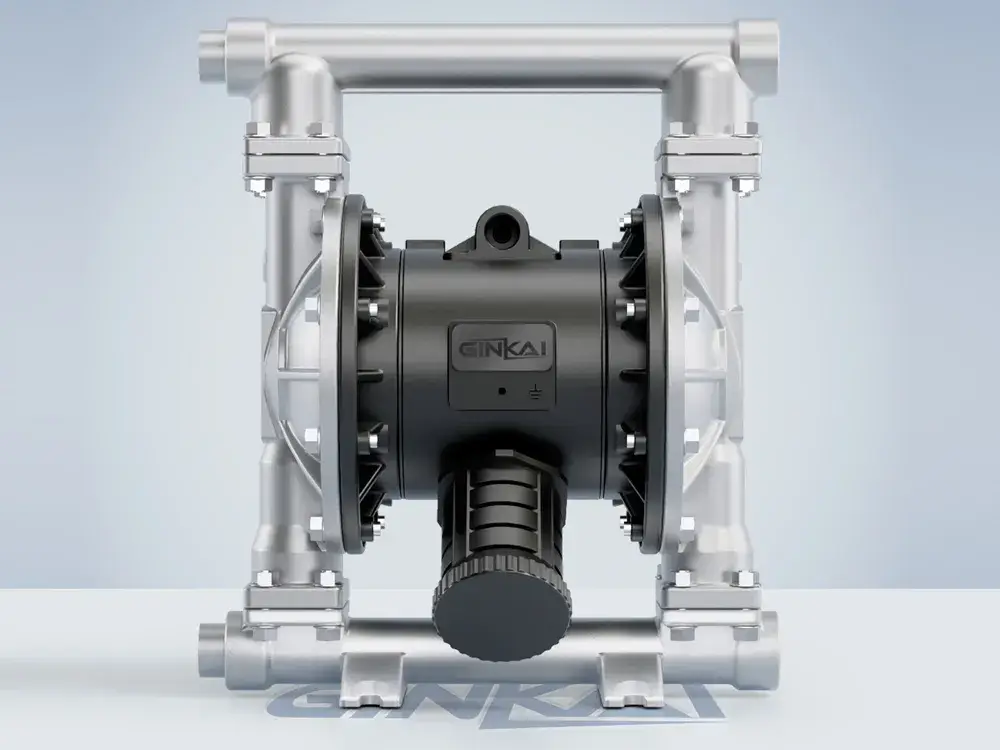

Bomba AODD de acero inoxidable de 1” con conexiones roscadas laterales
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 1"
- Diámetro de salida: 1"
- Peso:15,7 kg

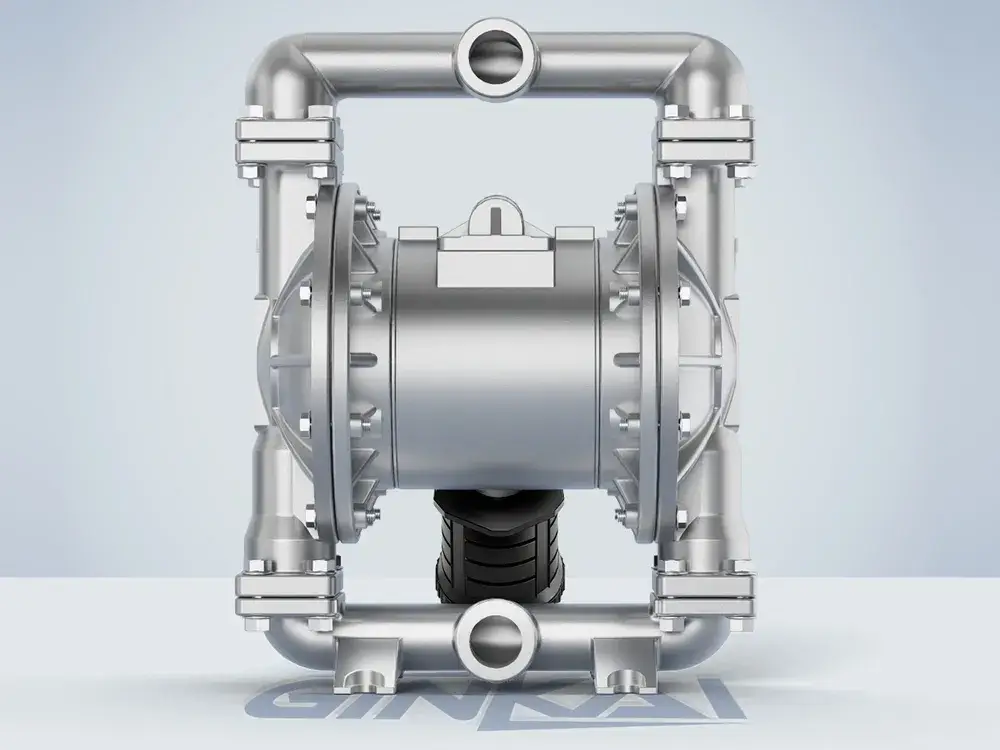

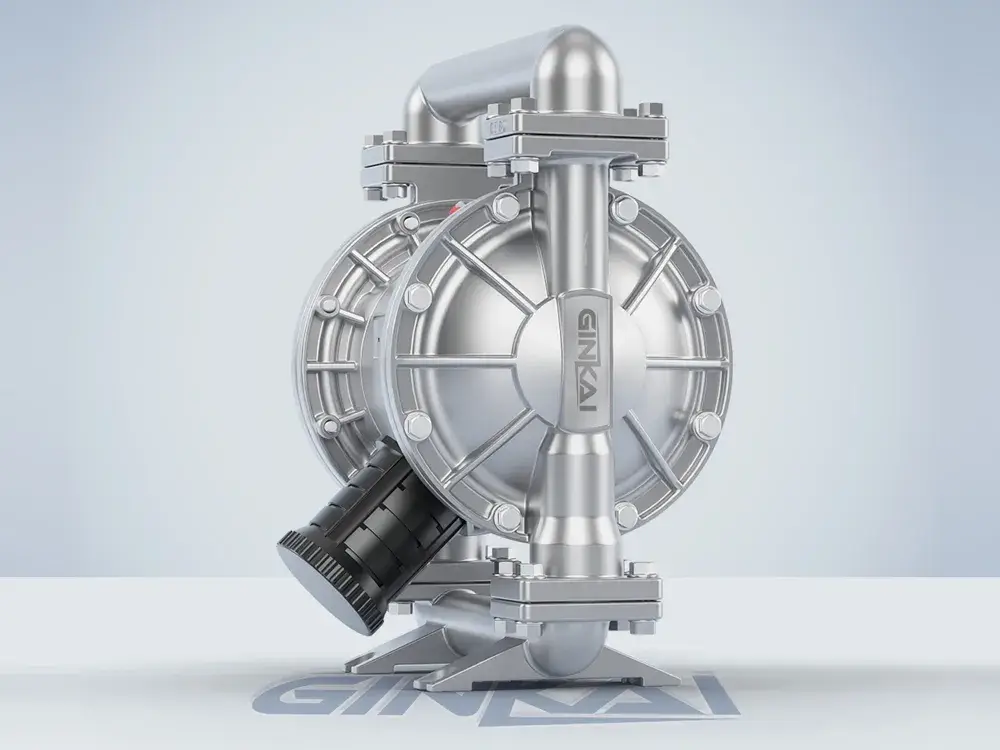

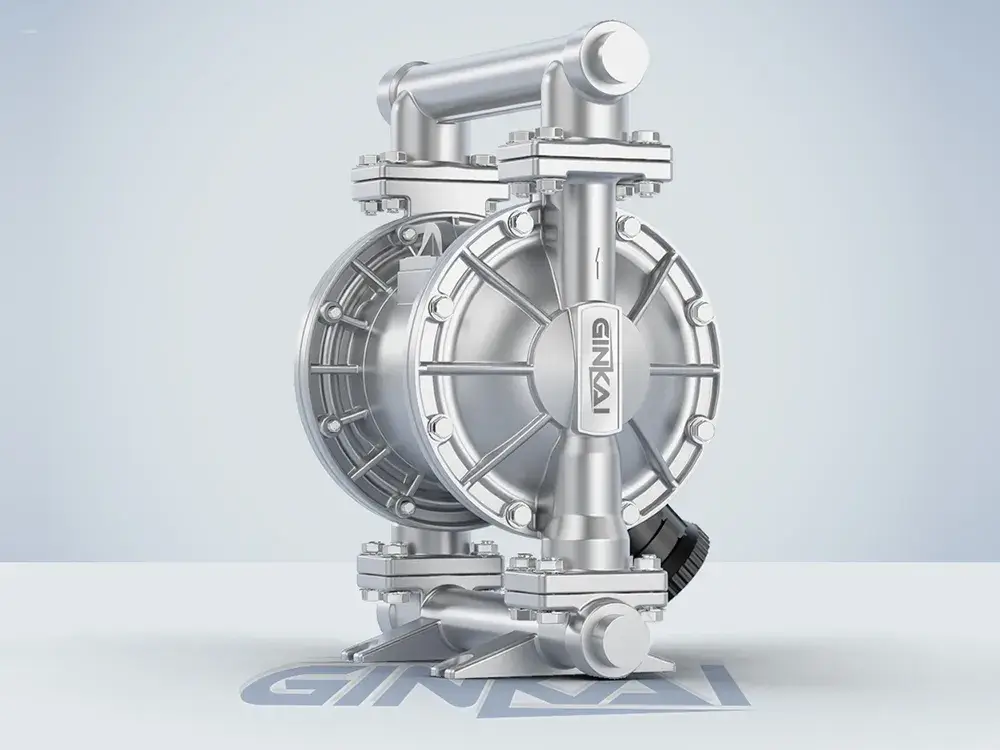

Bomba AODD de 1” con construcción íntegramente de acero inoxidable y salida central
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 1"
- Diámetro de salida: 1"
- Peso:15,7 kg
Bomba AODD de 1” con construcción íntegramente de acero inoxidable y conexiones roscadas laterales
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 1"
- Diámetro de salida: 1"
- Peso:15,7 kg

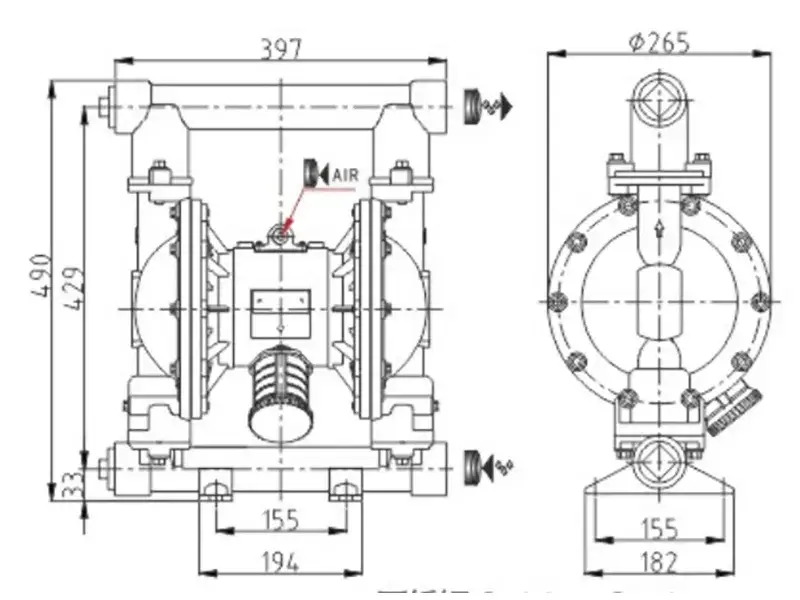

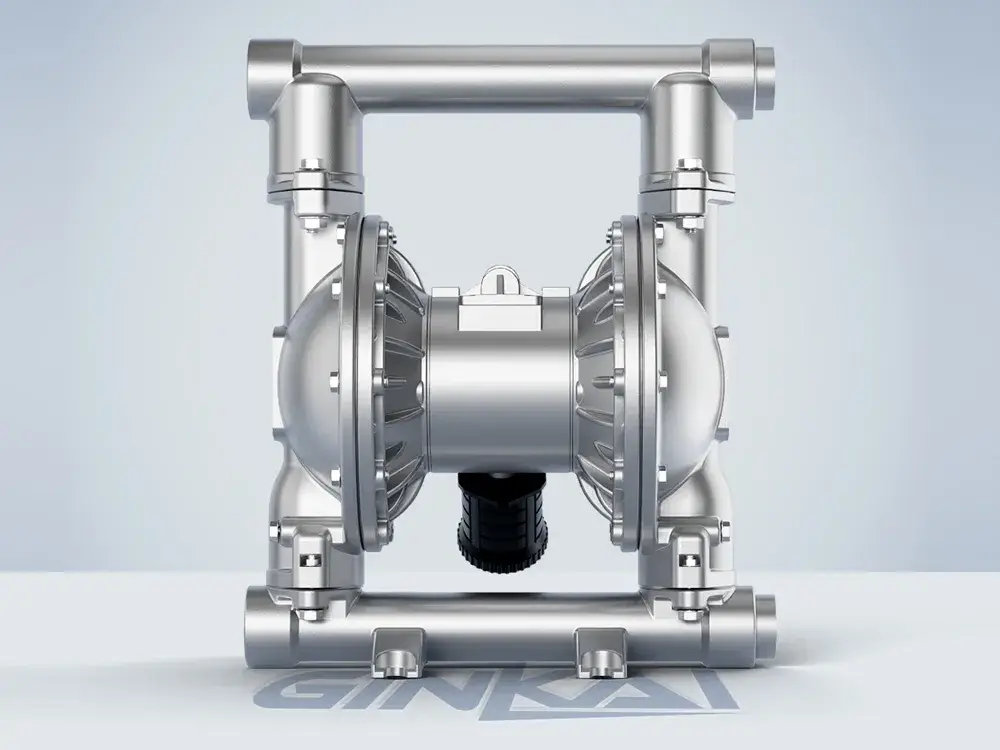

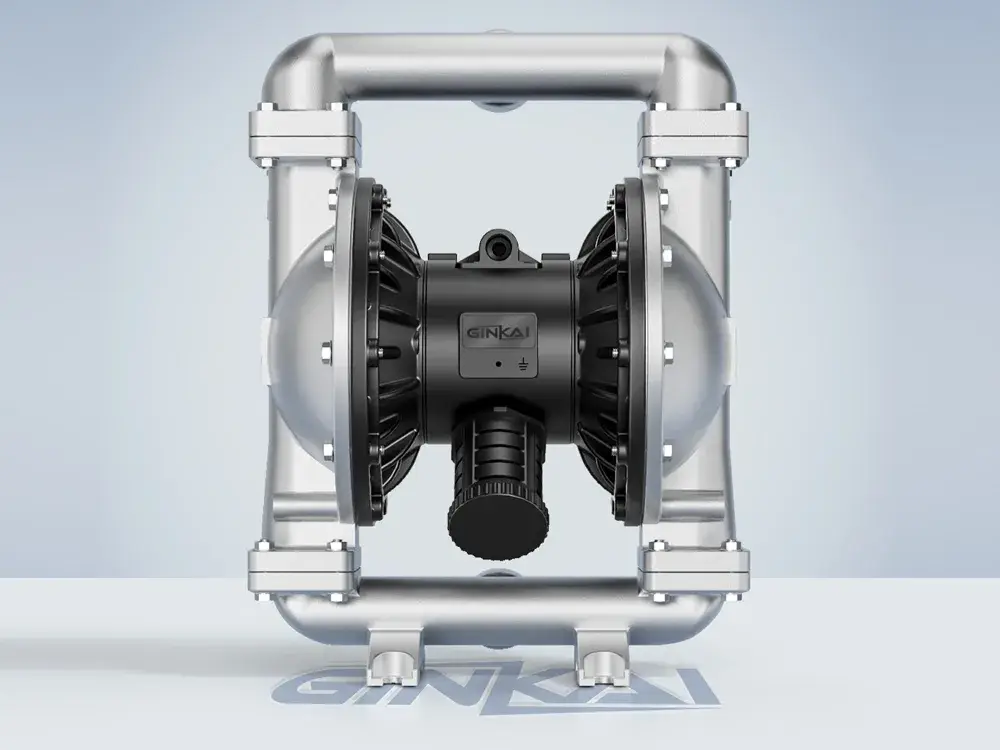

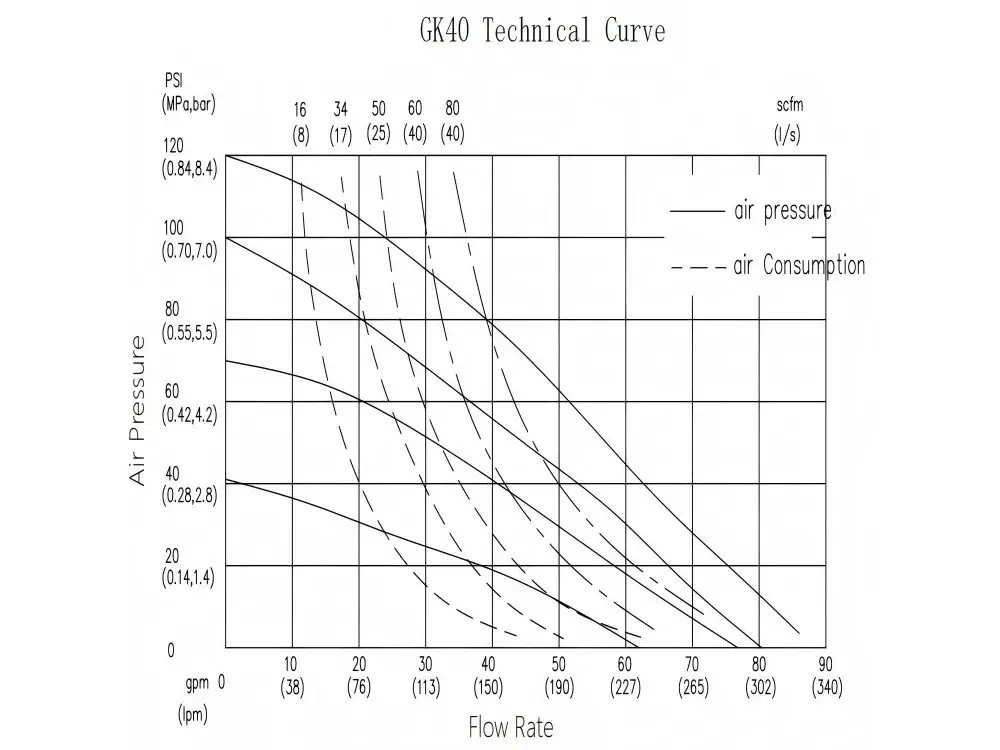

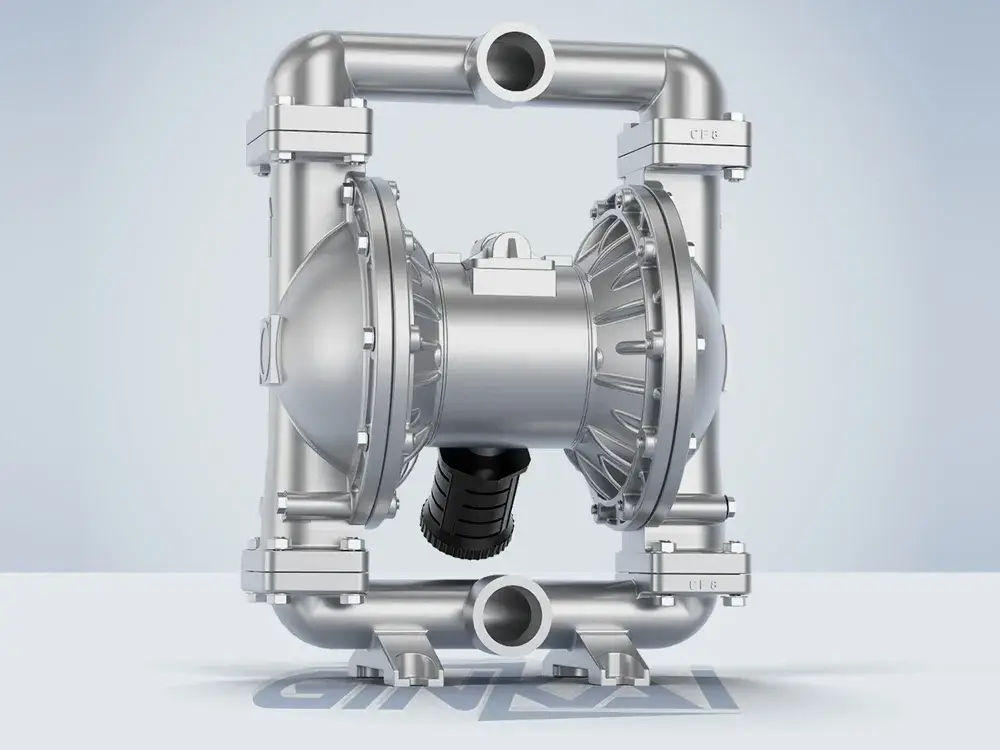

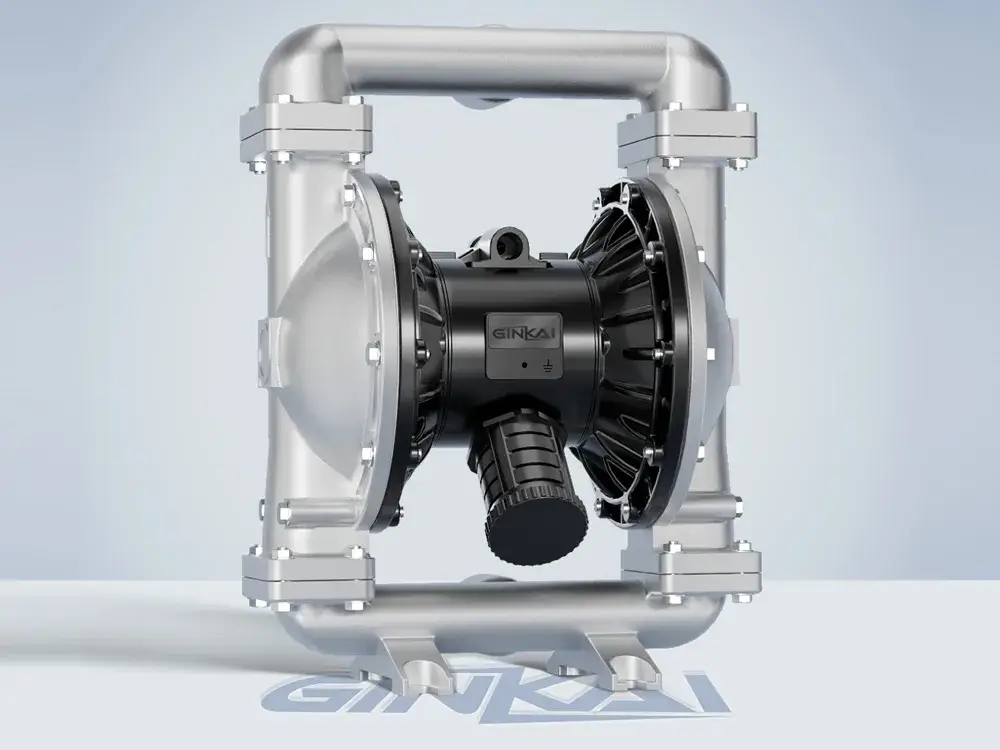

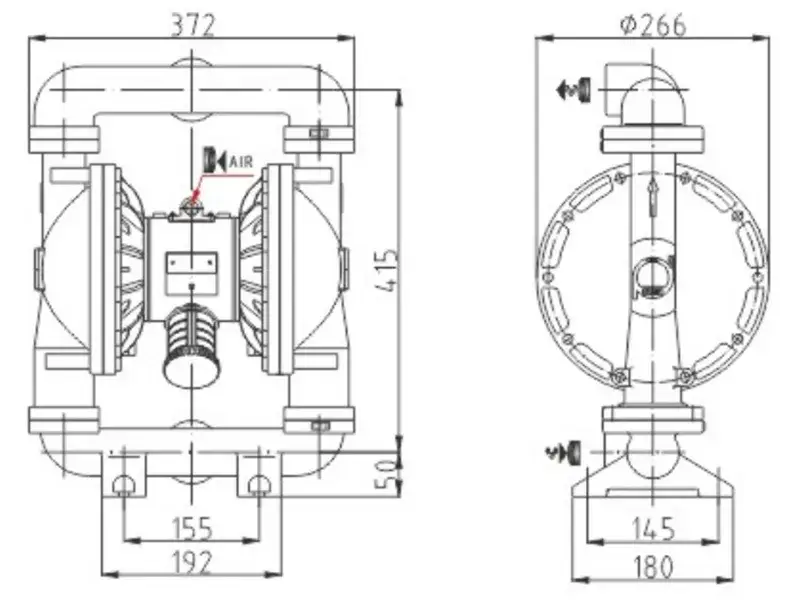

Bomba AODD de acero inoxidable de 1½”

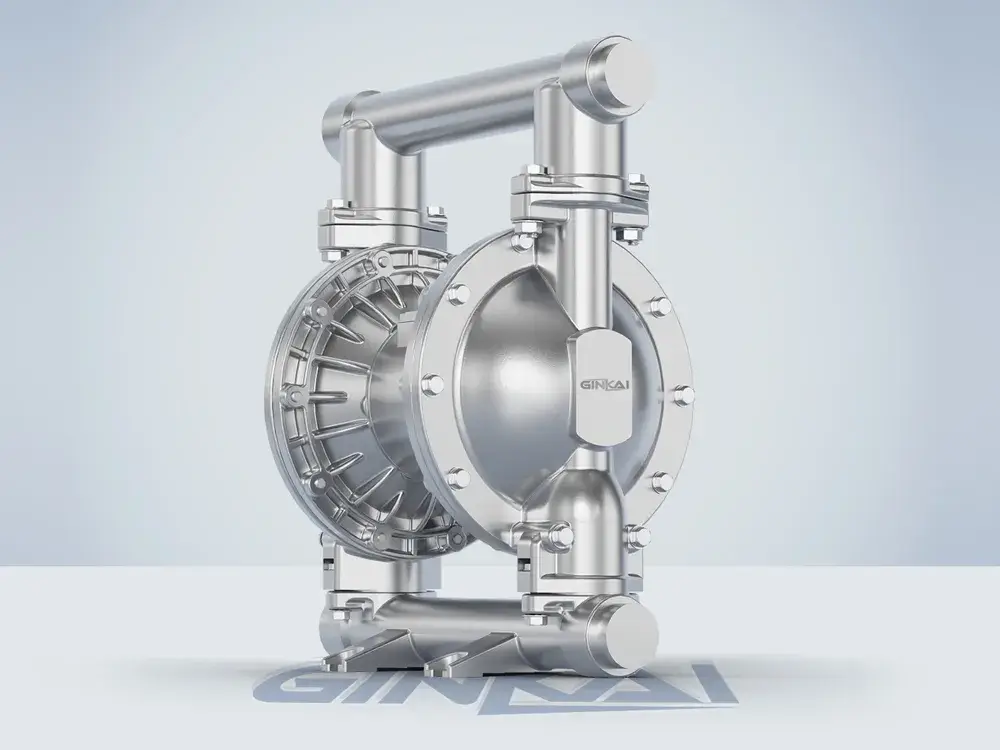

Bomba AODD de 1½” con construcción íntegramente de acero inoxidable y conexiones roscadas laterales
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada:1½"
- Diámetro de salida:1½"
- Peso:30,7 kg

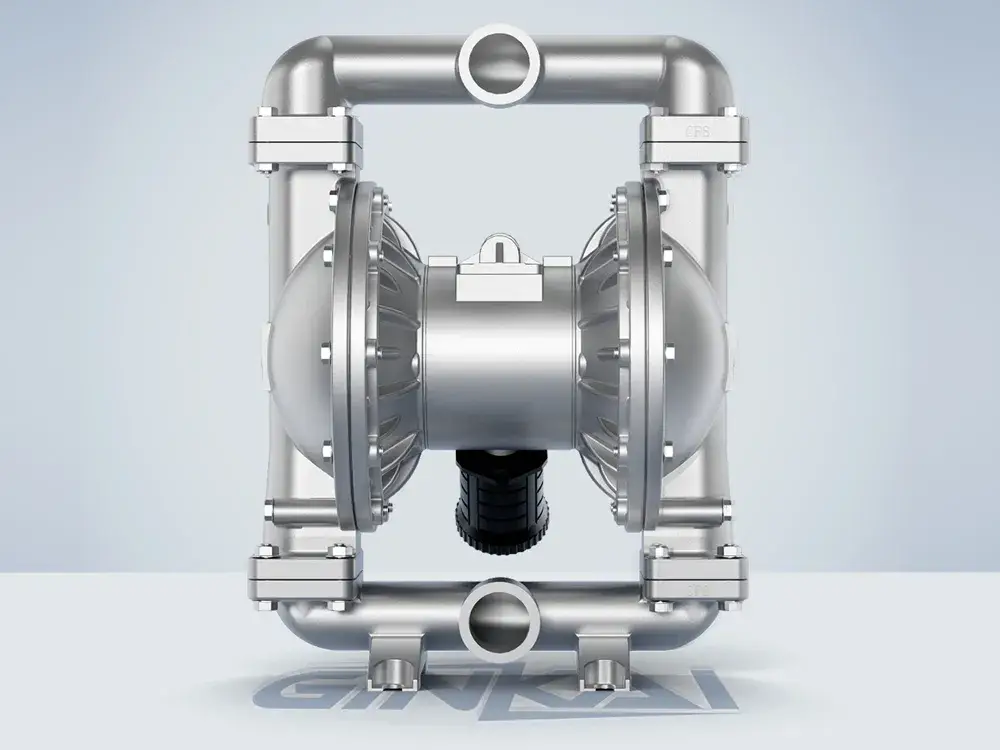

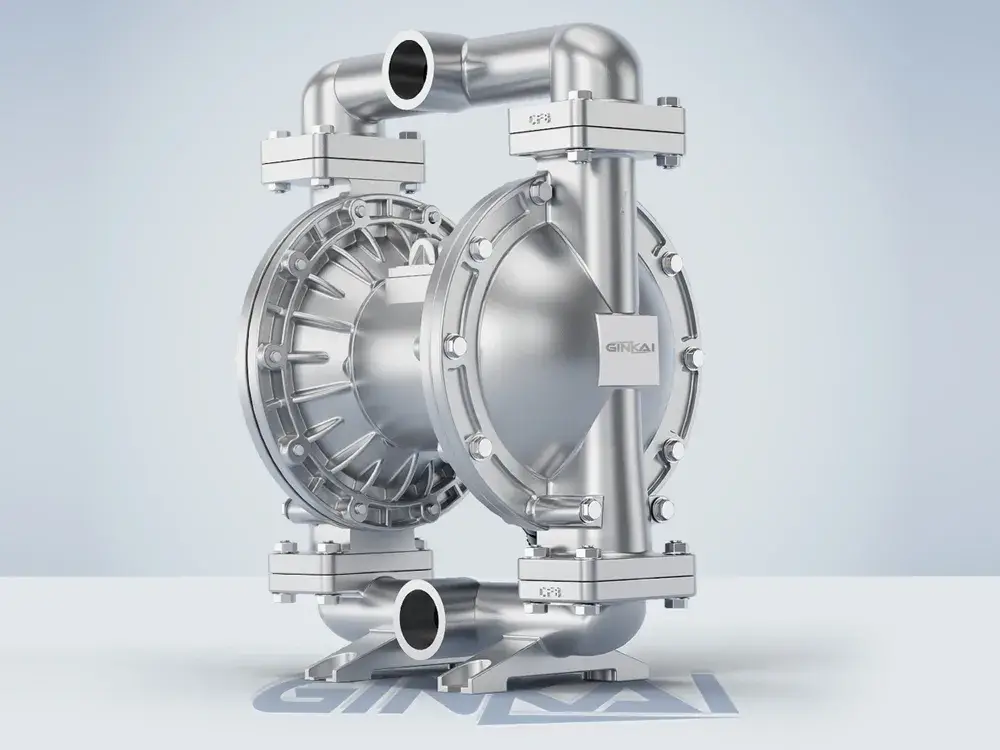

Bomba AODD de acero inoxidable de 1½”
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada:1½"
- Diámetro de salida:1½"
- Peso:30,7 kg
Bomba AODD de 1½” con construcción íntegramente de acero inoxidable, conexiones roscadas y salida central
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada:1½"
- Diámetro de salida:1½"
- Peso: 30.7 kg

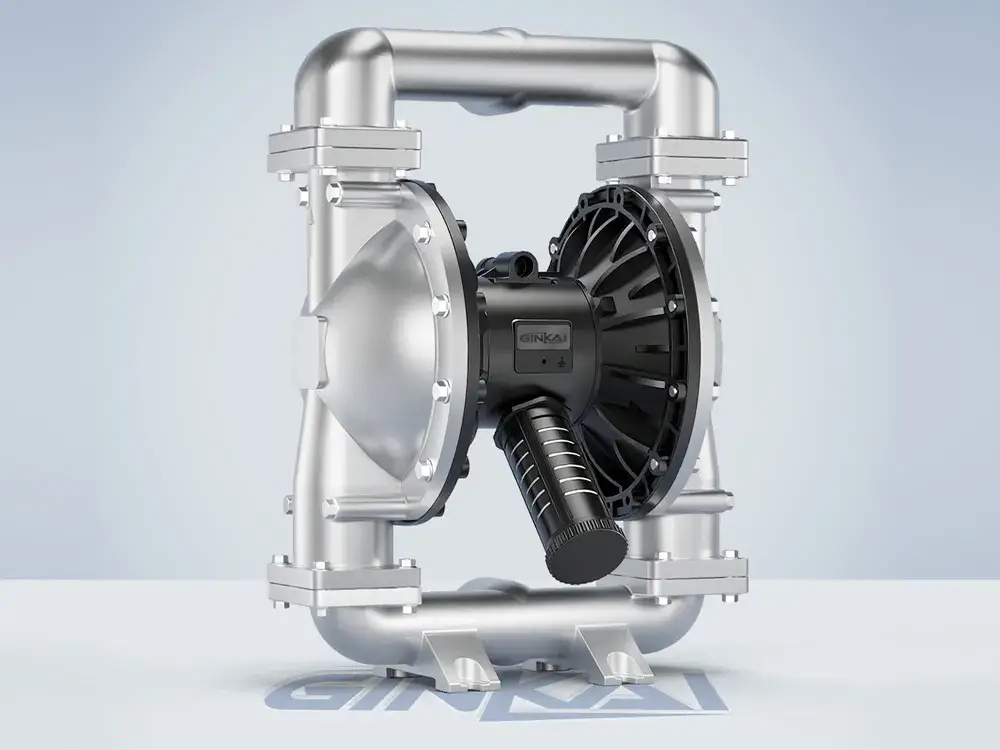

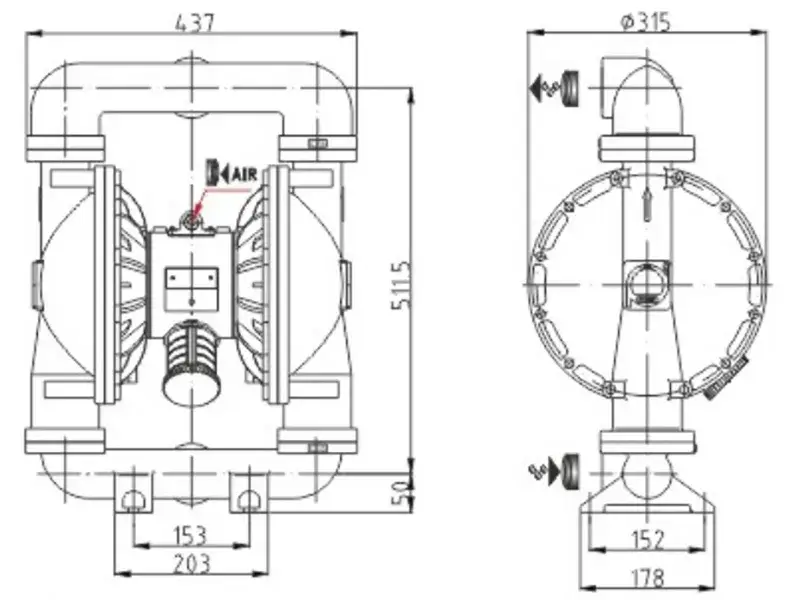

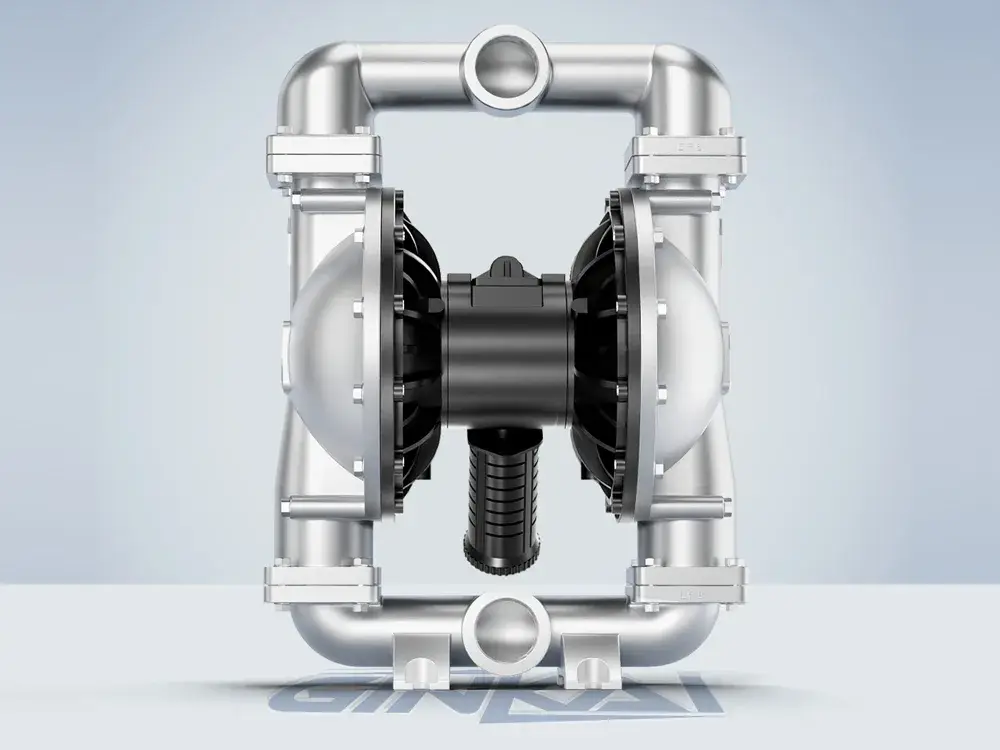

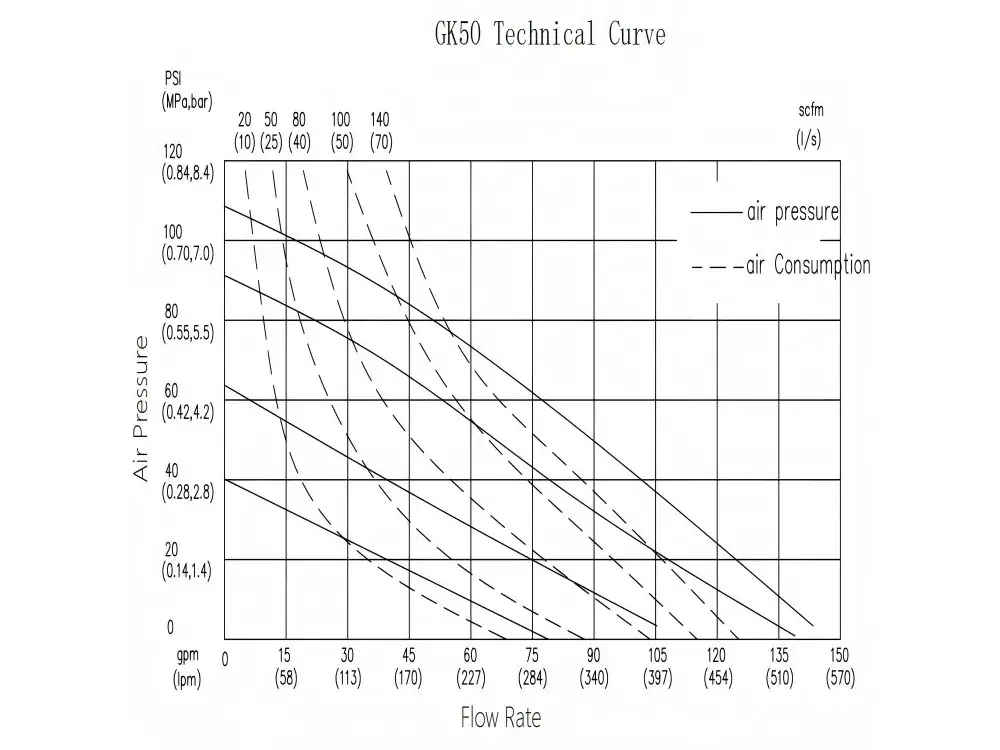

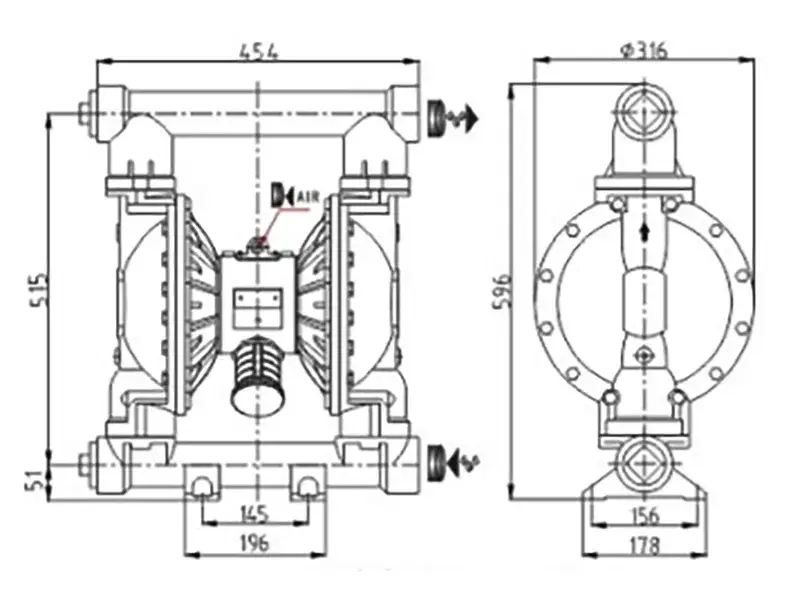

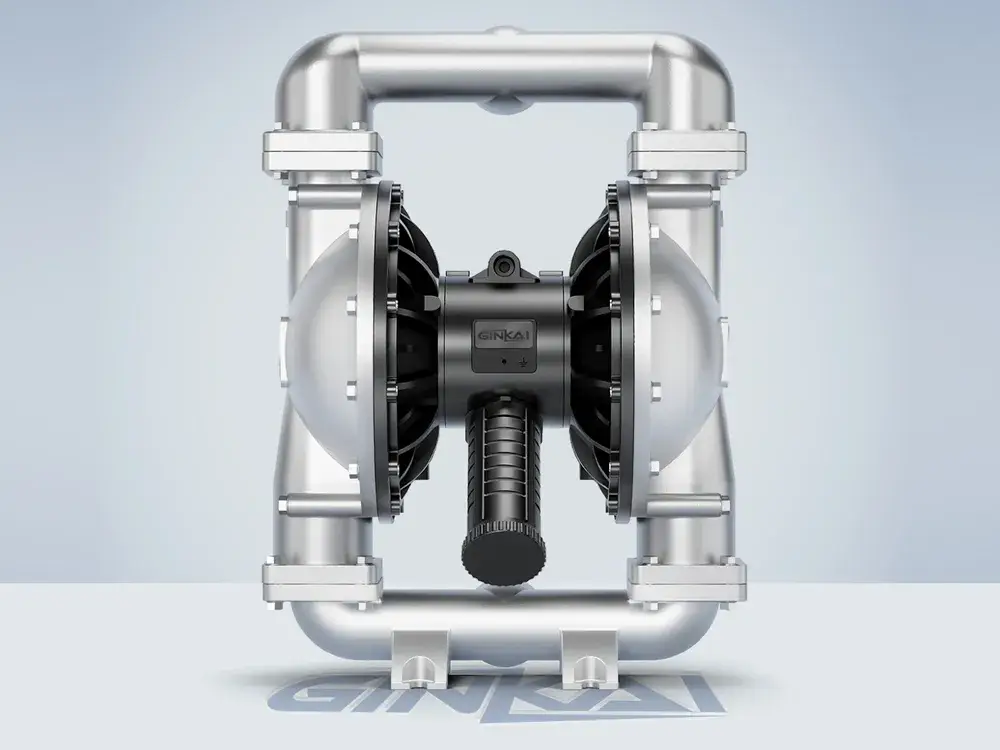

Bomba AODD de acero inoxidable de 2”

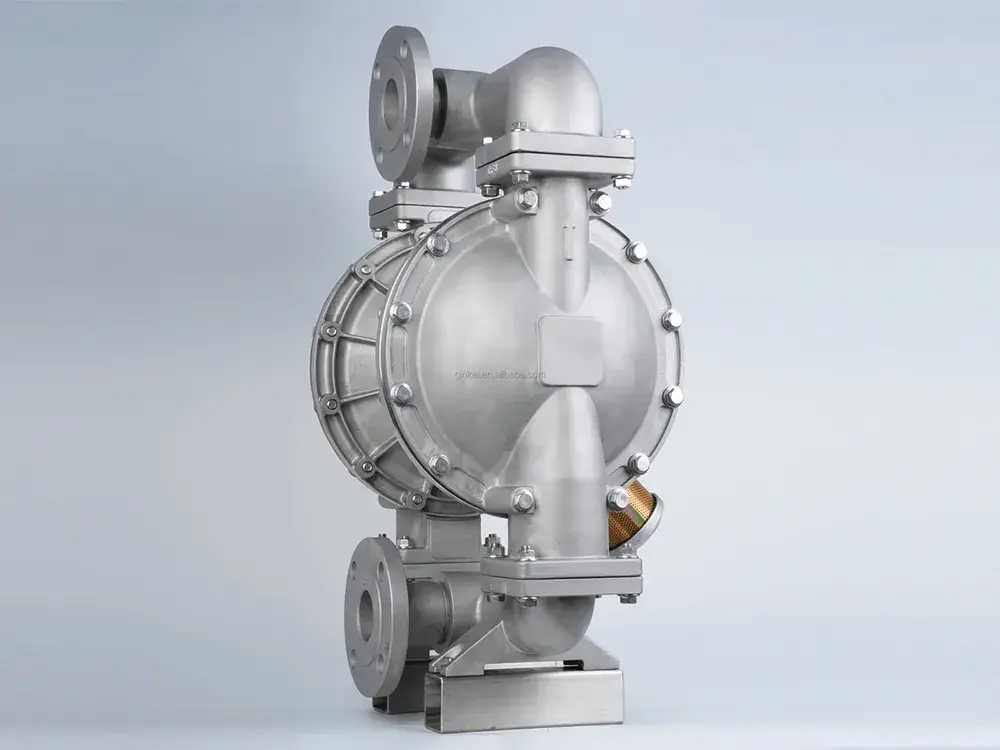

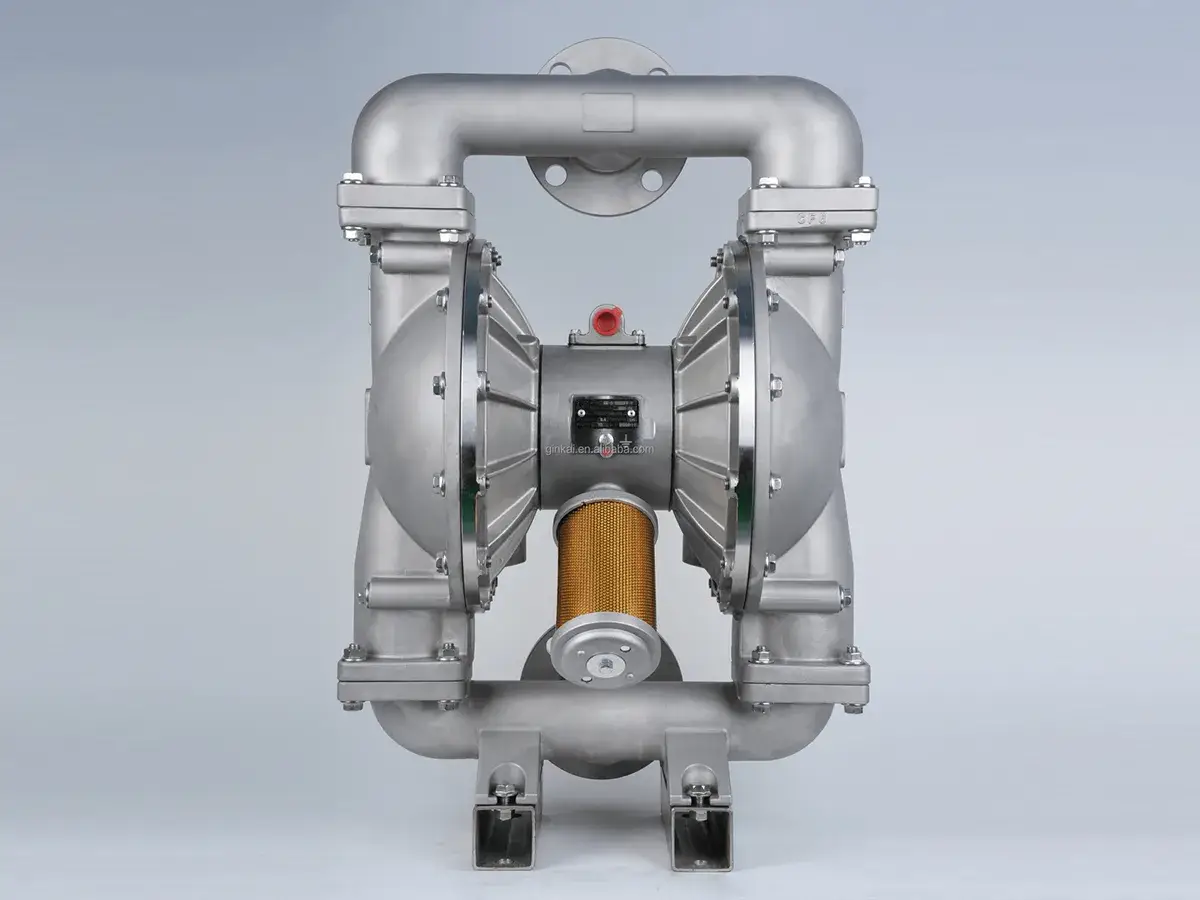

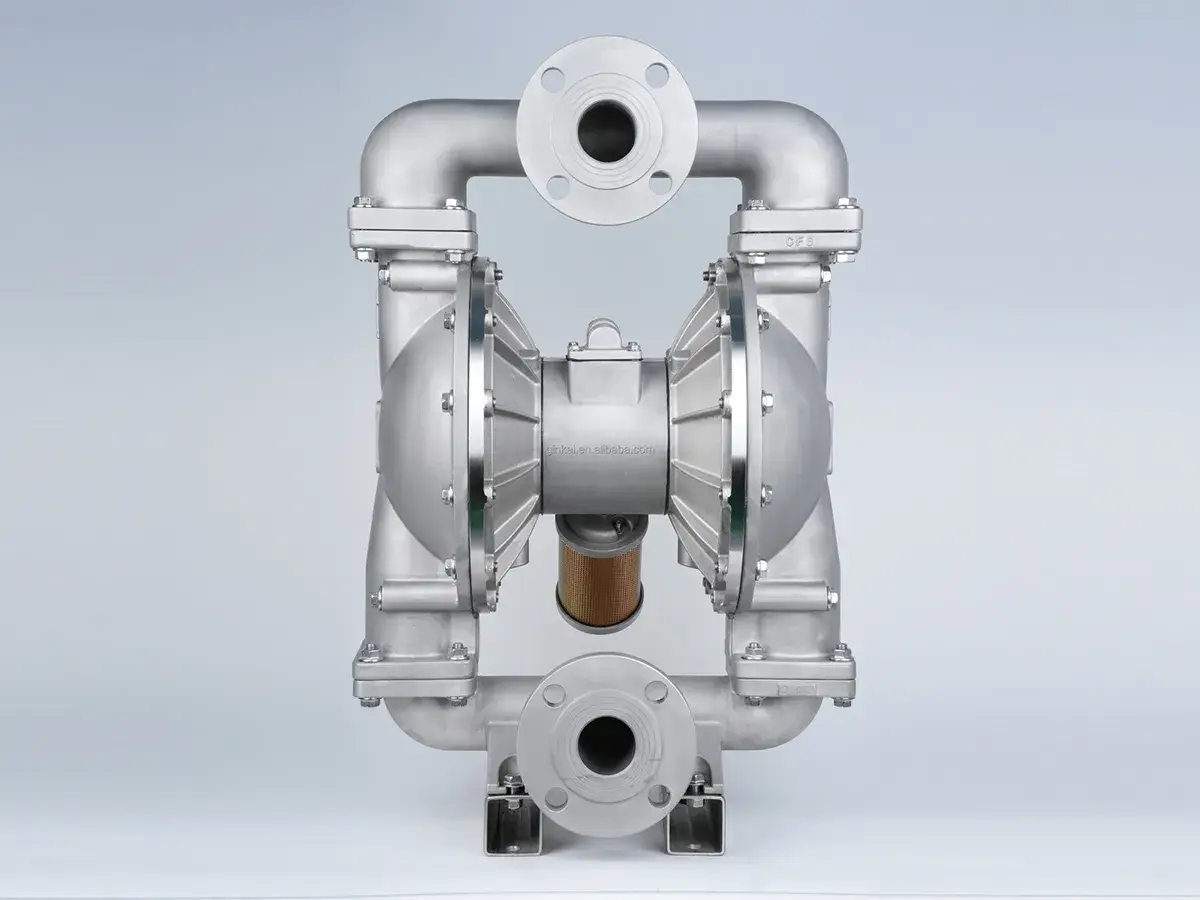

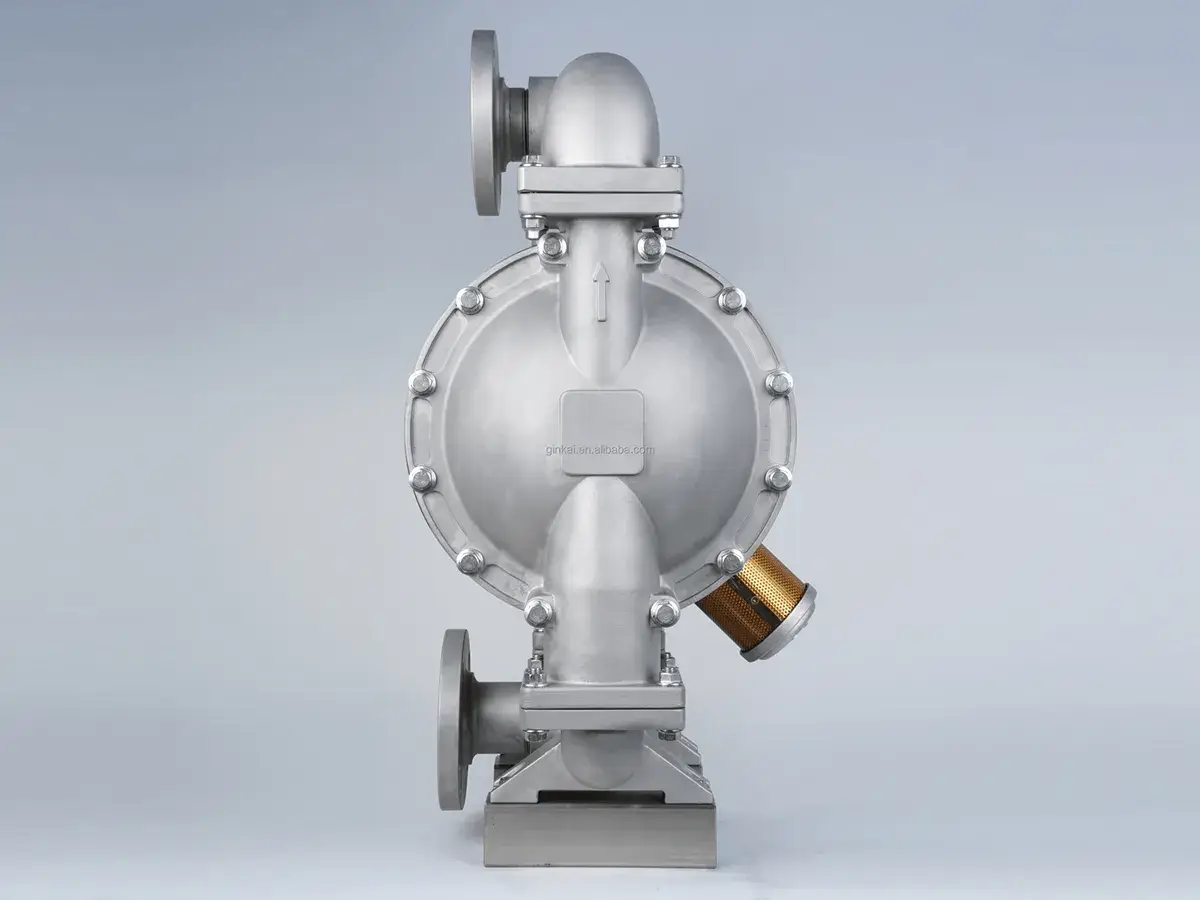

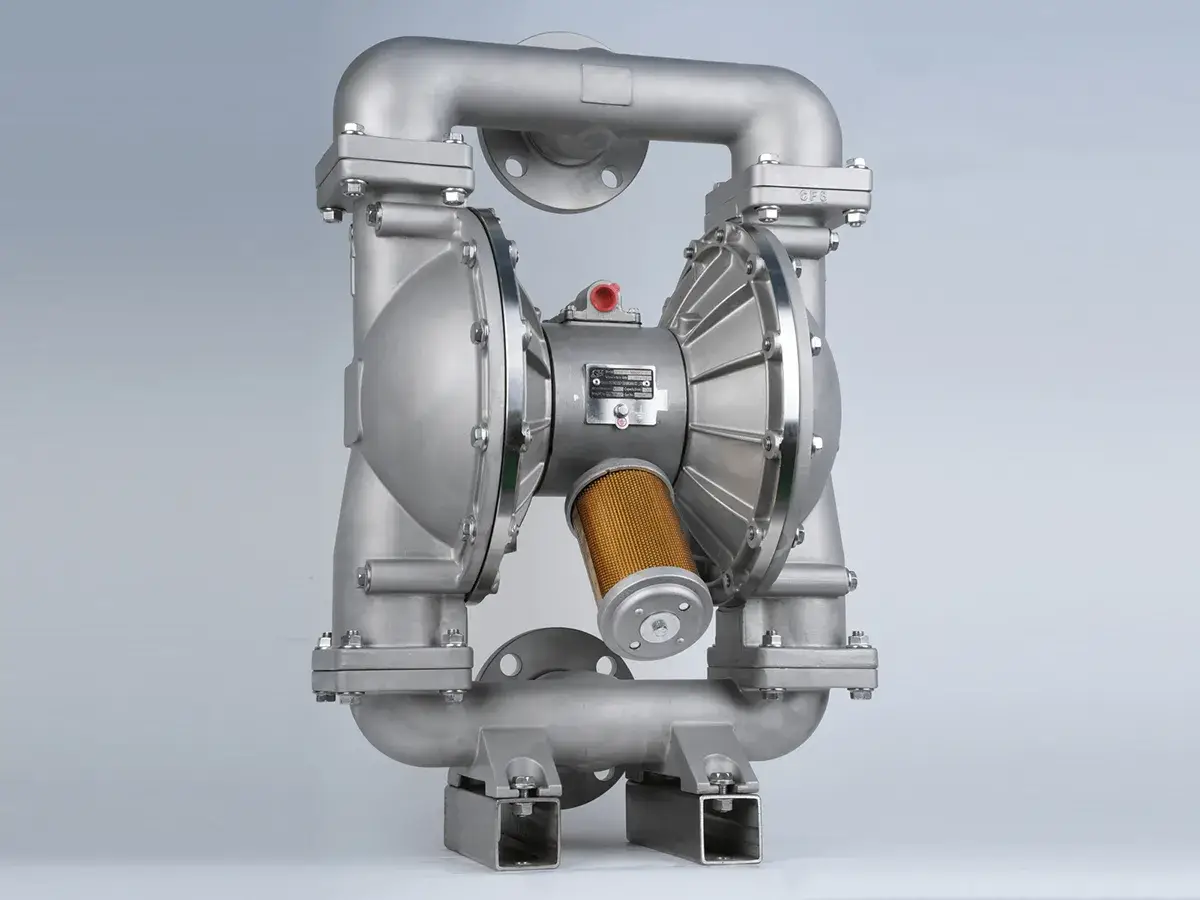

Bomba AODD de 2” con construcción íntegramente de acero inoxidable y conexiones bridadas
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 2"
- Diámetro de salida: 2"
- Peso: 48 kg

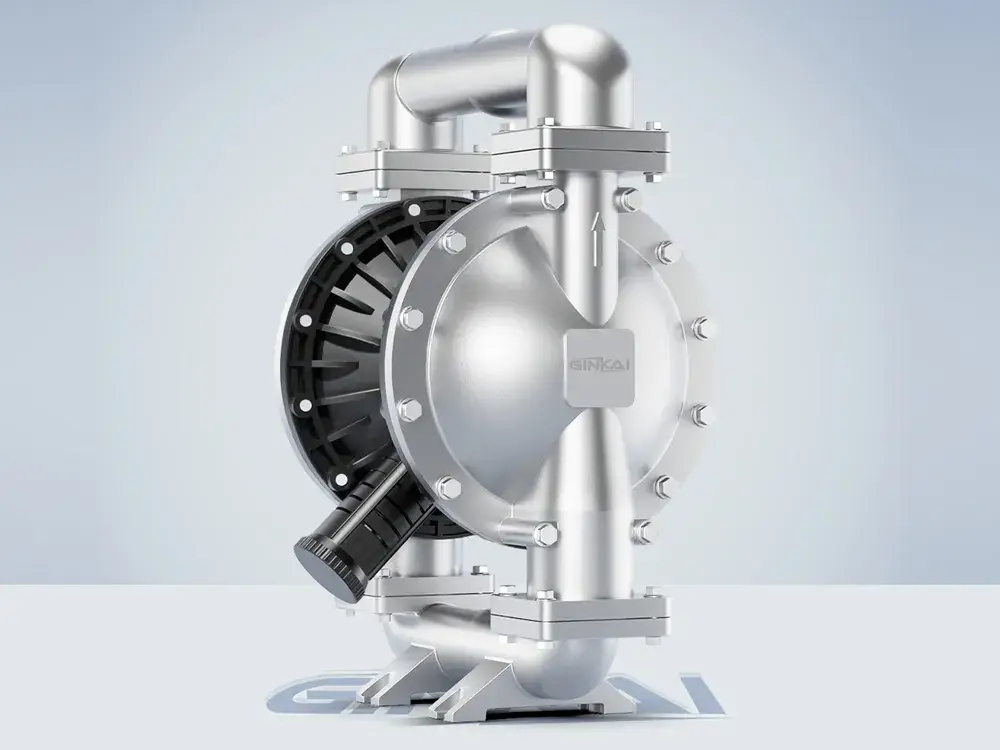

Bomba AODD de acero inoxidable de 2” con conexiones roscadas laterales
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 2"
- Diámetro de salida: 2"
- Peso: 48 kg
Bomba AODD de acero inoxidable de 2” con conexiones roscadas, salida central y sección central de aleación de aluminio
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Diámetro de entrada: 2"
- Diámetro de salida: 2"
- Peso: 48 kg

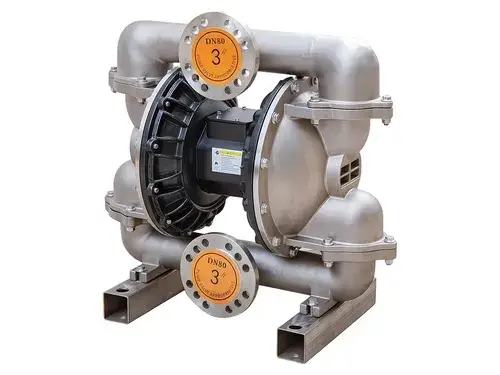

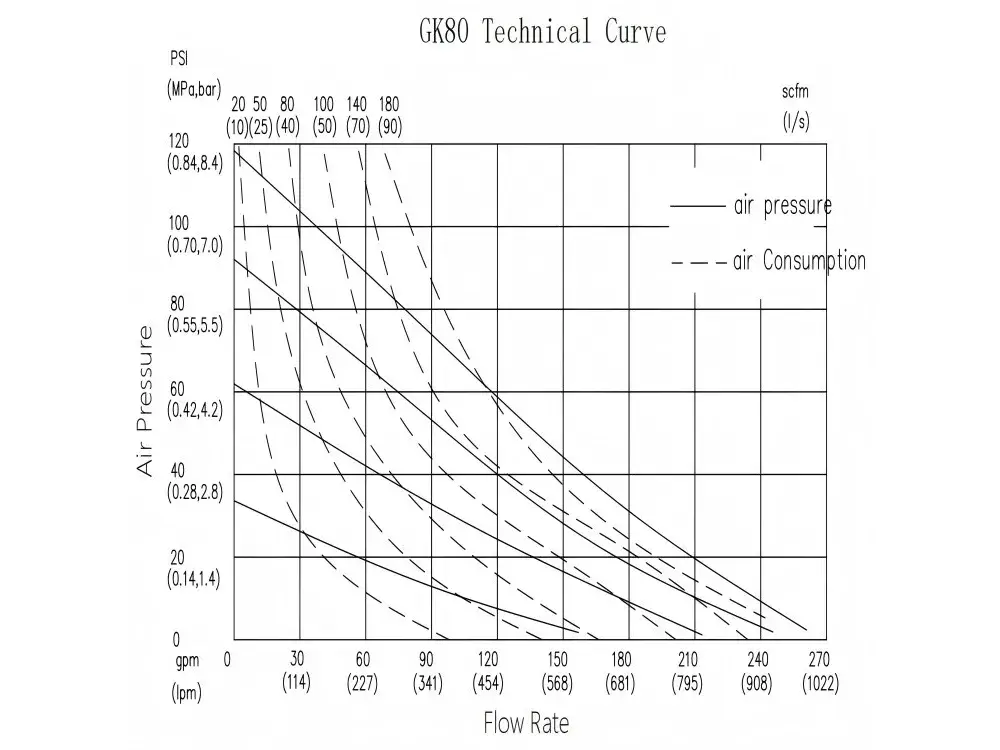

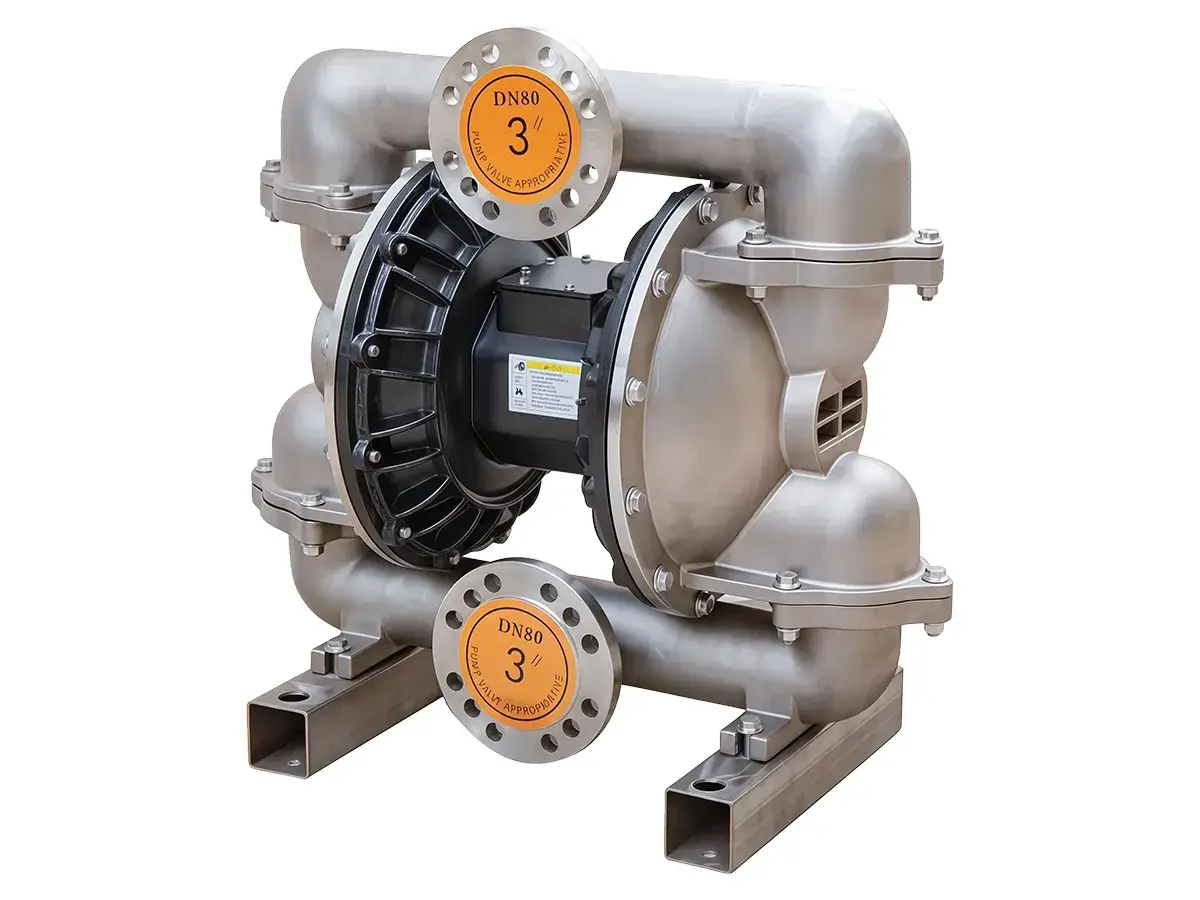

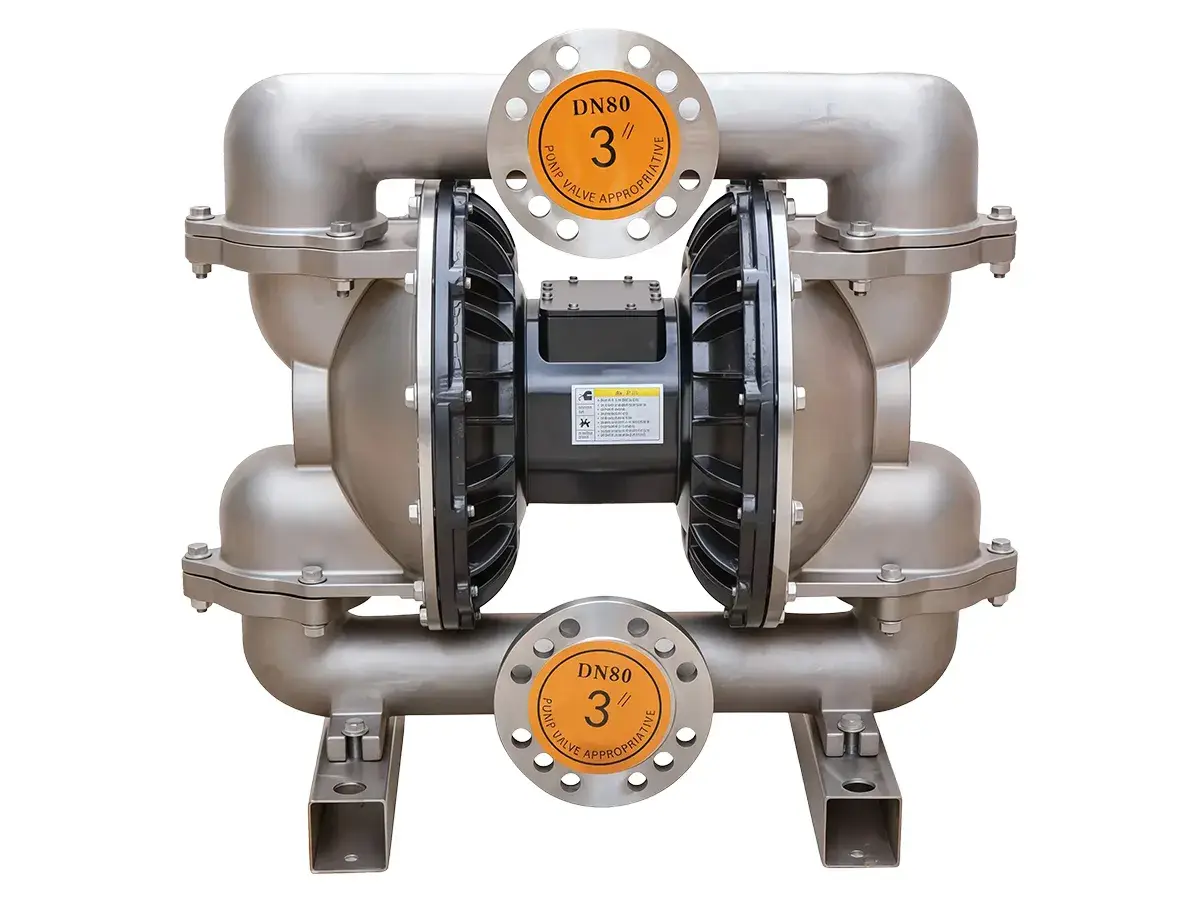

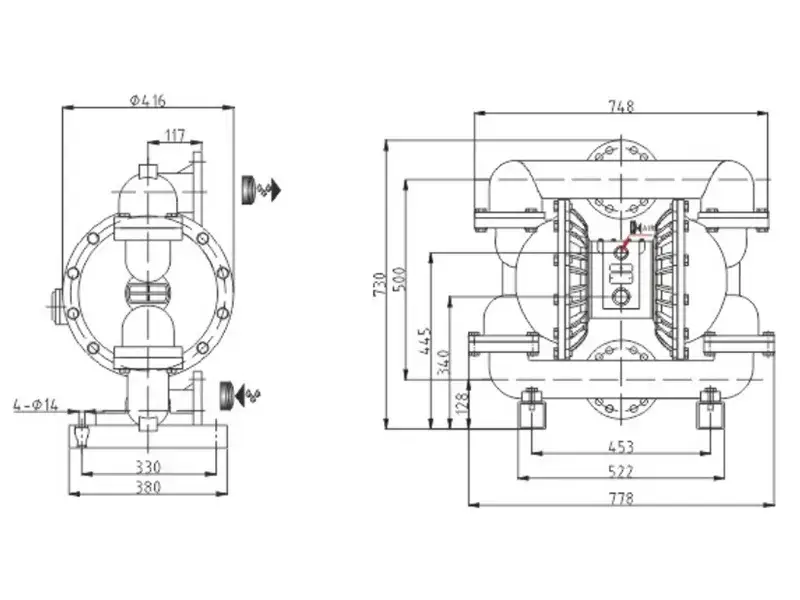

Bomba AODD de acero inoxidable de 3”
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 270 gpm (1022 L/min)
- Frecuencia máxima de ciclos: 135 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,37" (9,4 mm)
- Consumo máximo de aire: 90 L/s
- Conexión de entrada de aire: 3/4"
- Conexión de escape de aire: 1"
- Conexión de entrada de fluido: 3"
- Conexión de salida de fluido: 3"
- Peso: 122 kg
