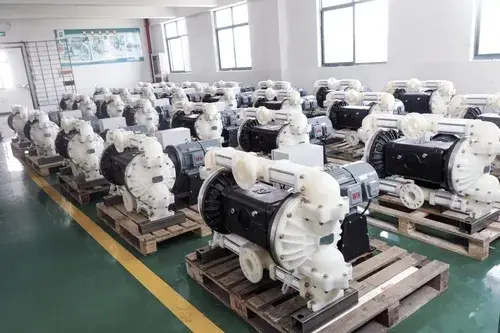

Bombas eléctricas de diafragma

Bombas eléctricas de diafragma

Las bombas eléctricas de diafragma utilizan un motor eléctrico para generar el movimiento alternativo necesario para el trasvase de fluidos. Mediante un mecanismo reductor y un rodamiento excéntrico, el motor acciona un eje central que transmite el movimiento a los diafragmas situados a ambos lados de la bomba. Al desplazarse, los diafragmas modifican el volumen de las cámaras de bombeo y generan ciclos alternos de aspiración e impulsión. El líquido entra por las válvulas de admisión y sale por las válvulas de descarga.

Las válvulas de retención de bola se abren y cierran automáticamente durante cada ciclo para mantener el flujo en una sola dirección. Los diafragmas pueden fabricarse en diferentes materiales, como PTFE, FKM (fluoroelastómero), NBR (caucho de nitrilo), Santoprene™ y EPDM, según las características del fluido y las condiciones de funcionamiento. La selección del material adecuado permite configurar la bomba para el trasvase de productos químicos, disolventes, pinturas y recubrimientos, suspensiones, aguas residuales e ingredientes líquidos utilizados en procesos industriales.

Características
  • El mecanismo de movimiento alternativo y la unidad reductora están integrados en una misma carcasa, lo que permite una estructura más compacta y facilita la instalación.
  • El eje de salida del reductor también transmite el movimiento alternativo, por lo que no se necesita un acoplamiento adicional entre ambos mecanismos. La carcasa incorpora una base de montaje integrada y el motor se conecta mediante una brida, una configuración que favorece la estabilidad del montaje y la alineación de los componentes.
  • La carcasa dispone de una cavidad interna de mayor volumen para alojar aceite lubricante, lo que favorece la lubricación de las piezas móviles y la disipación del calor durante el funcionamiento.
  • Los rodamientos lineales guían el movimiento alternativo del conjunto de diafragmas, ayudan a reducir la fricción y facilitan las tareas de mantenimiento y sustitución de componentes.
  • Un tubo de ventilación integrado facilita el intercambio de aire entre las cavidades internas situadas a ambos lados del conjunto de diafragmas, favoreciendo un movimiento más uniforme durante el funcionamiento.
Aplicaciones

Las bombas eléctricas de diafragma se utilizan para el trasvase y la circulación de fluidos en procesos industriales. Según el modelo y los materiales seleccionados, pueden emplearse con líquidos corrosivos, viscosos, con partículas en suspensión o sensibles al cizallamiento. Entre sus aplicaciones se encuentran:

  • Industria automotriz: Trasvase de pinturas, manejo de líquidos residuales y transferencia de soluciones de decapado ácido durante la limpieza y preparación de superficies metálicas.
  • Industria cerámica: Bombeo de suspensiones cerámicas, aguas residuales y materiales líquidos durante las etapas de mezcla, conformado, limpieza y producción.
  • Industria química:Trasvase de ácidos, disolventes y soluciones químicas entre depósitos, equipos de proceso y puntos de dosificación.
  • Alimentos y bebidas: Transferencia de ingredientes líquidos y fluidos de proceso, considerando la compatibilidad de los materiales y los requisitos higiénicos de cada aplicación.
  • Impresión, envases, celulosa y papel: Transferencia de tintas, colas, disolventes y adhesivos en operaciones de impresión, unión de materiales, circulación, limpieza y preparación de materias primas.
  • Tratamiento de aguas:Trasvase de agua, aguas residuales, lodos y fluidos utilizados en las distintas etapas del tratamiento.
  • Fabricación de pinturas y recubrimientos: Transferencia de productos acrílicos, disolventes, resinas, pigmentos y aditivos durante la preparación de materias primas, mezcla, carga, descarga y producción.
