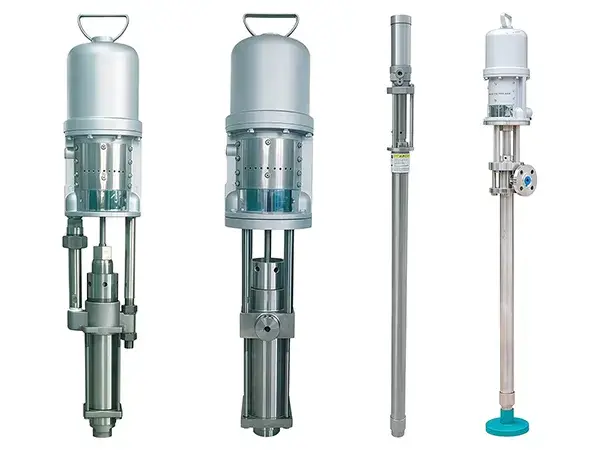

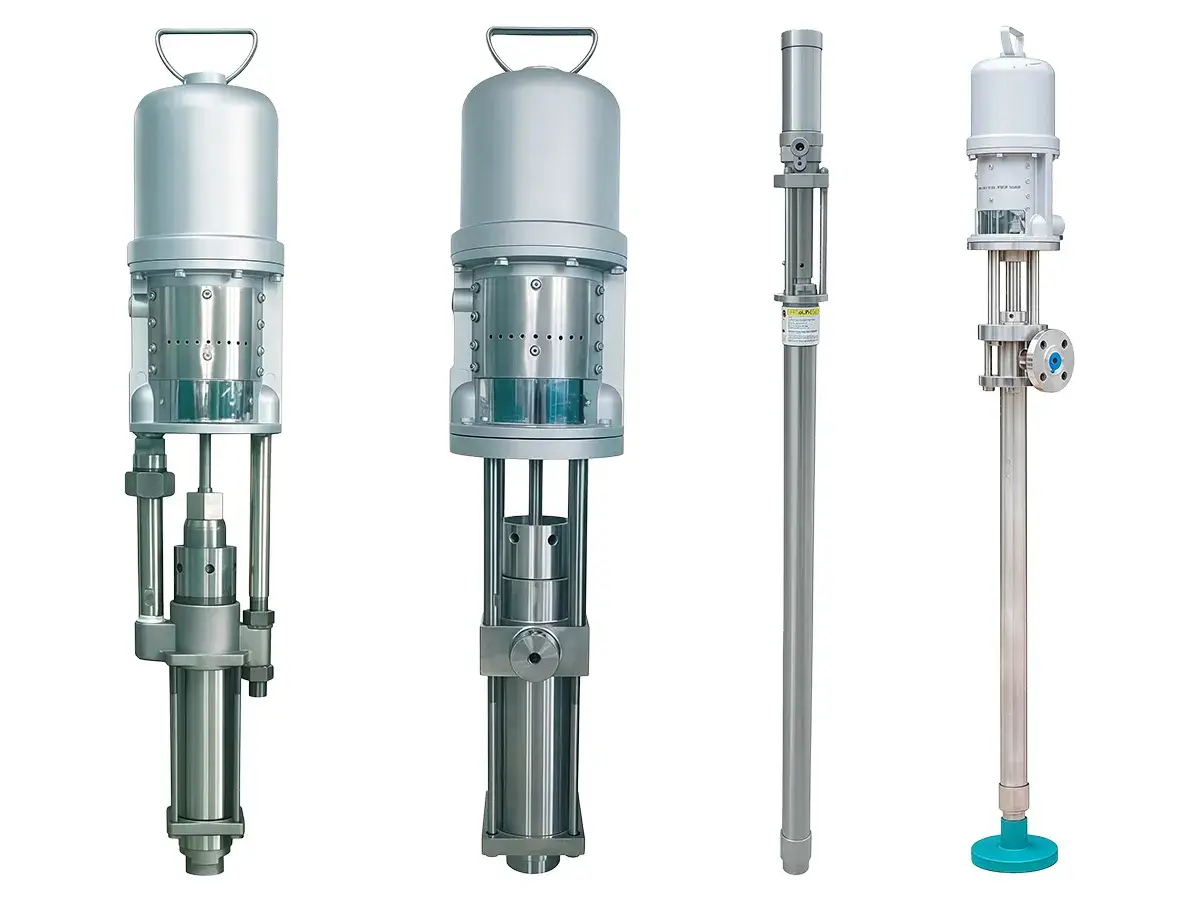

Bombas neumáticas de pistón de acero inoxidable
Las bombas neumáticas de pistón GINKAI utilizan aire comprimido para accionar el movimiento alternativo del pistón y transferir el fluido. El cilindro neumático, la biela, las válvulas de bola y los elementos de sellado trabajan conjuntamente durante los ciclos de aspiración e impulsión. Al final de cada carrera, el mecanismo de inversión cambia la dirección del aire y hace que el pistón se desplace en sentido contrario, repitiendo el ciclo de bombeo sin necesidad de un motor eléctrico integrado en la bomba.
Aplicaciones
Las bombas neumáticas de pistón pueden utilizarse para el trasvase de fluidos viscosos y en determinadas aplicaciones con temperatura elevada o abrasión moderada, siempre que los materiales de la bomba sean compatibles con el producto y las condiciones de proceso. GINKAI ofrece cuerpos de bomba en acero inoxidable 304, 316 o 316L según la configuración. Entre las aplicaciones indicadas se incluyen:
- Procesos químicos: determinados líquidos corrosivos, disolventes, ácidos, álcalis y otros fluidos de proceso químico compatibles con los materiales de la bomba.
- Pinturas y recubrimientos: pinturas, recubrimientos y otros fluidos utilizados en sistemas de transferencia o pulverización.
- Petróleo y gas: aceites lubricantes, fueles y otros líquidos de mayor viscosidad.
- Limpieza industrial: agua a presión, agentes de limpieza, disolventes y otros líquidos utilizados en equipos de limpieza.
Bombas neumáticas de pistón en aplicaciones industriales:
-
Transferencia de fluidos viscosos
-

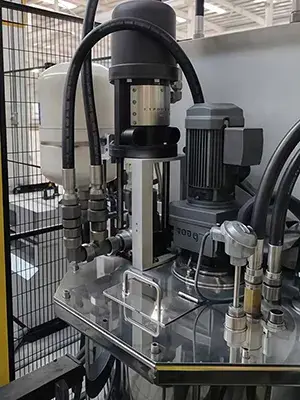

Pulverización a alta presión
-

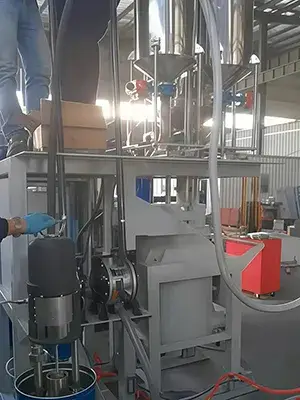

Aguas residuales y residuos líquidos

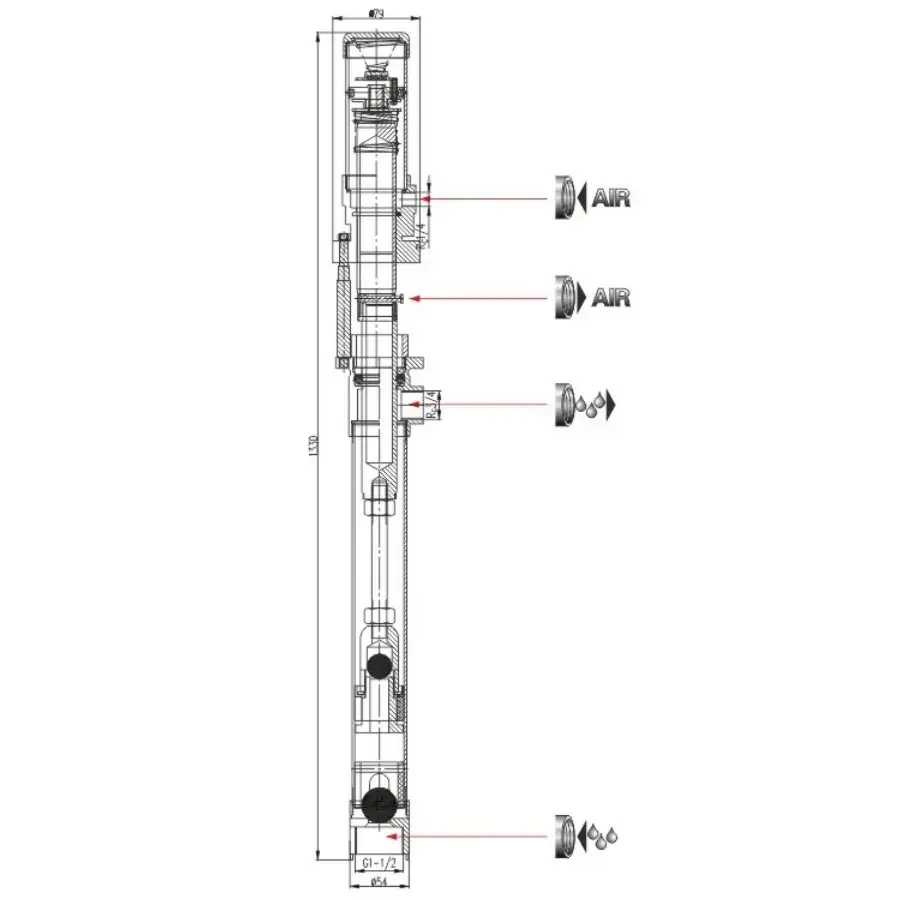

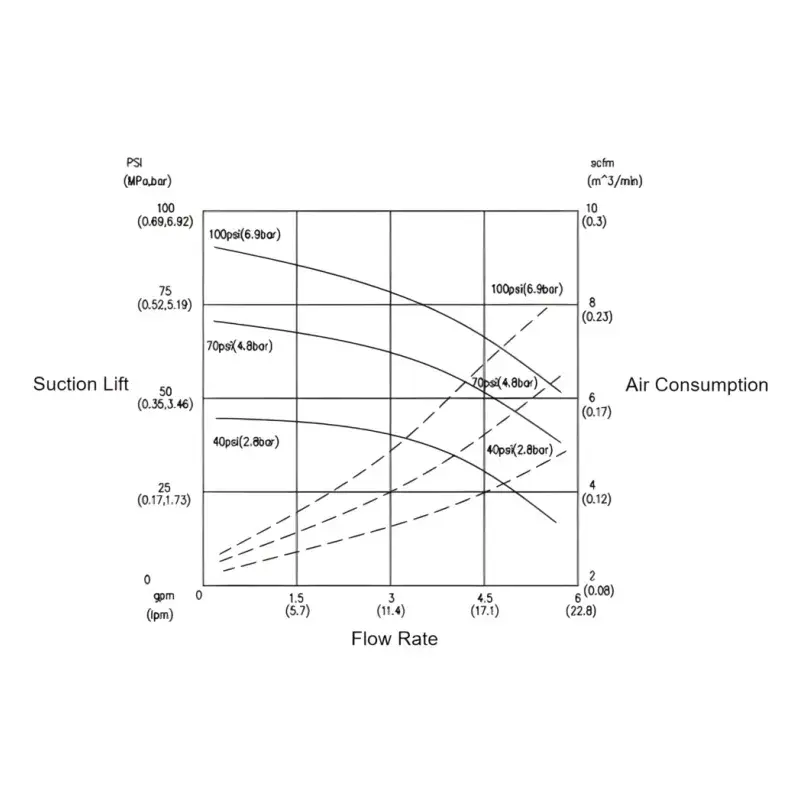

Bomba neumática de pistón de acero inoxidable, relación 1,25:1
- Presión máxima de trabajo: 174 psi / 1,2 MPa / 12 bar
- Caudal máximo: 6 gpm (22,8 L/min)
- Altura máxima de aspiración: 5 m
- Tamaño máximo de partículas sólidas: 2,5 mm
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 3/4"
- Consumo máximo de aire: 34 scfm (17 L/s)
- Conexión de entrada de aire: 1/4"
- Tipo de conexión: rosca hembra
- Relación de presión: 1,25:1
- Característica: diseño compacto

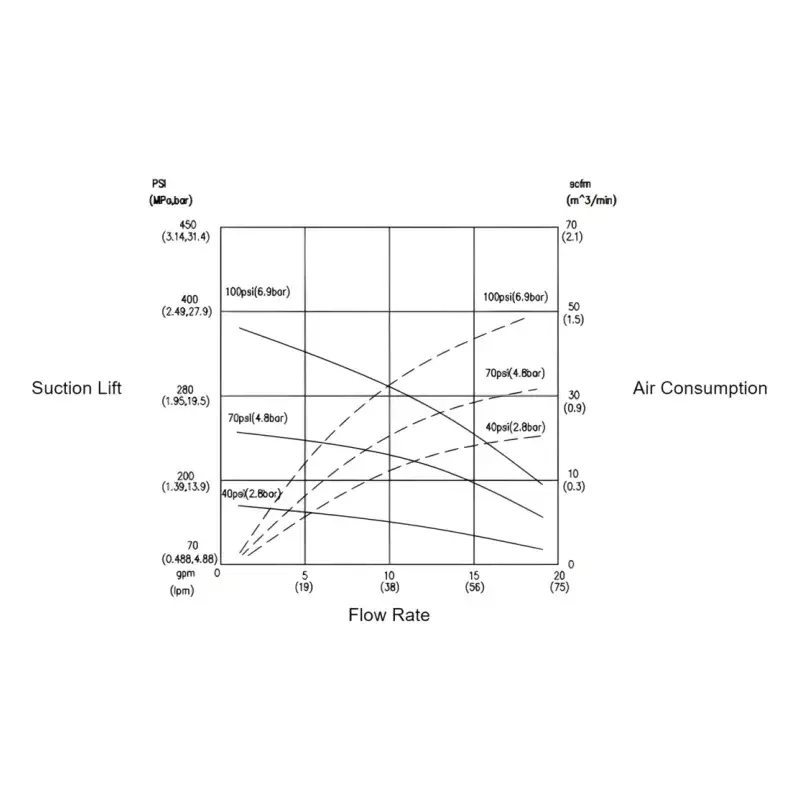

Bomba neumática de pistón de acero inoxidable, relación 2:1
- Presión máxima de trabajo: 435 psi / 3,0 MPa / 30 bar
- Caudal máximo: 14 gpm (53 L/min)
- Altura máxima de aspiración: 7 m
- Tamaño máximo de partículas sólidas: 3 mm
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1"
- Consumo máximo de aire: 60 scfm (28 L/s)
- Conexión de entrada de aire: 1/2"
- Tipo de conexión: rosca hembra
- Relación de presión: 2:1
- Característica: pueden configurarse distintas relaciones de presión con el mismo tamaño de cilindro para adaptarse a diferentes requisitos de presión de salida

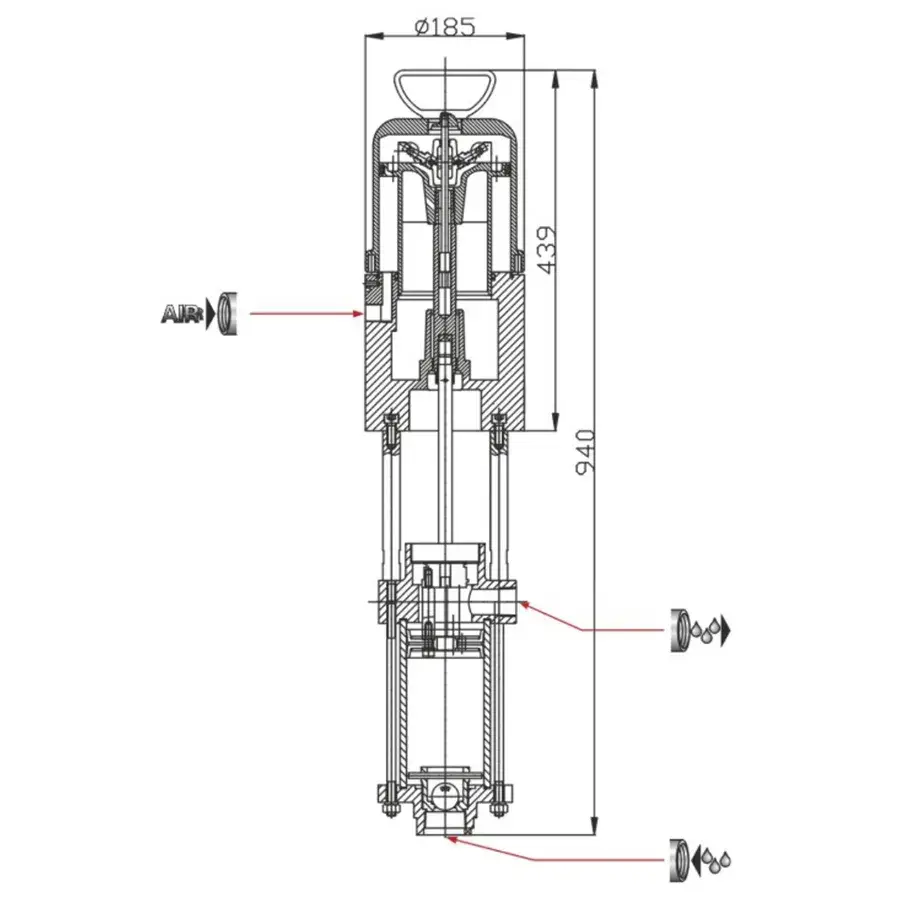

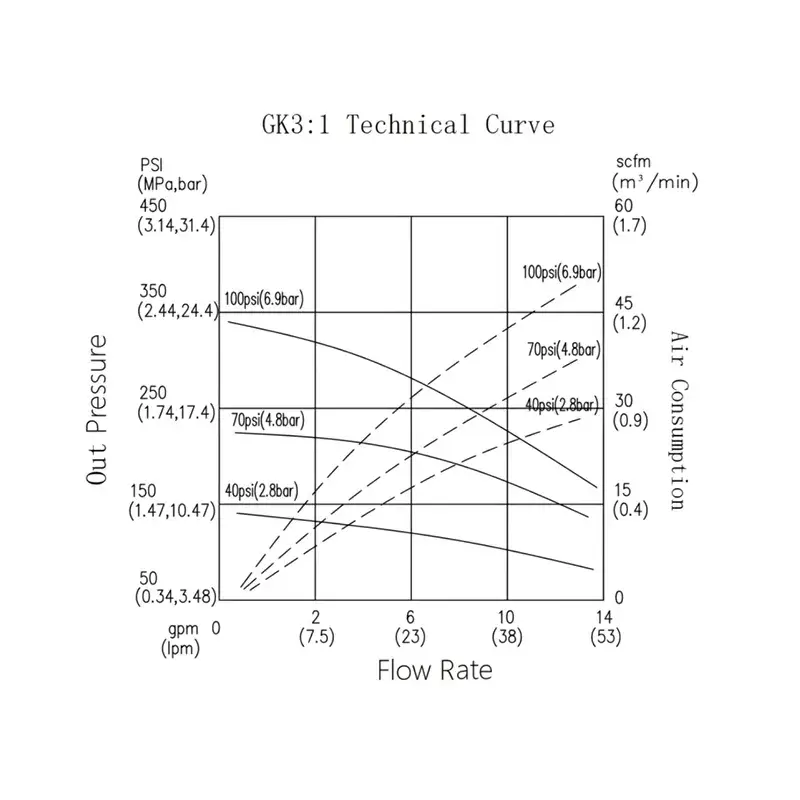

Bomba neumática de pistón de acero inoxidable, relación 3:1
- Presión máxima de trabajo: 435 psi / 3,0 MPa / 30 bar
- Caudal máximo: 14 gpm (53 L/min)
- Altura máxima de aspiración: 7 m
- Tamaño máximo de partículas sólidas: 3 mm
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1"
- Consumo máximo de aire: 60 scfm (28 L/s)
- Conexión de entrada de aire: 1/2"
- Tipo de conexión: rosca hembra
- Relación de presión: 3:1
- Característica: pueden configurarse distintas relaciones de presión con el mismo tamaño de cilindro para adaptarse a diferentes requisitos de presión de salida

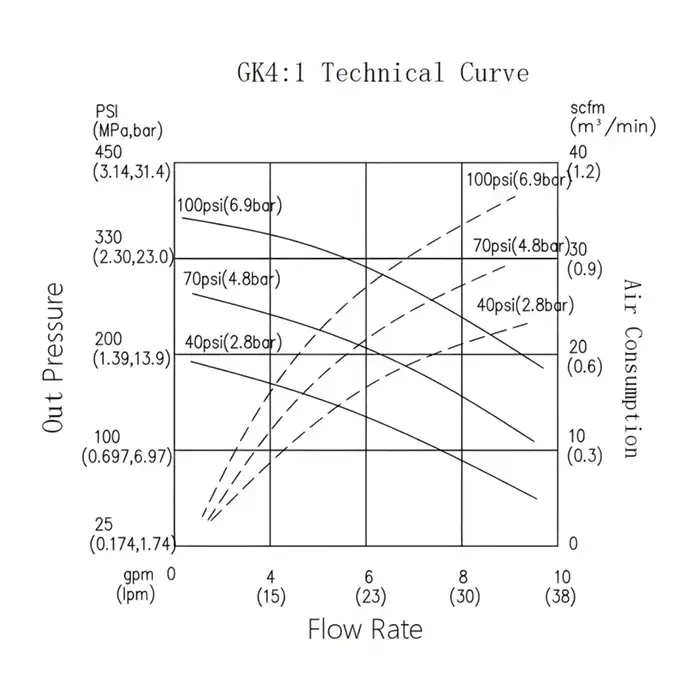

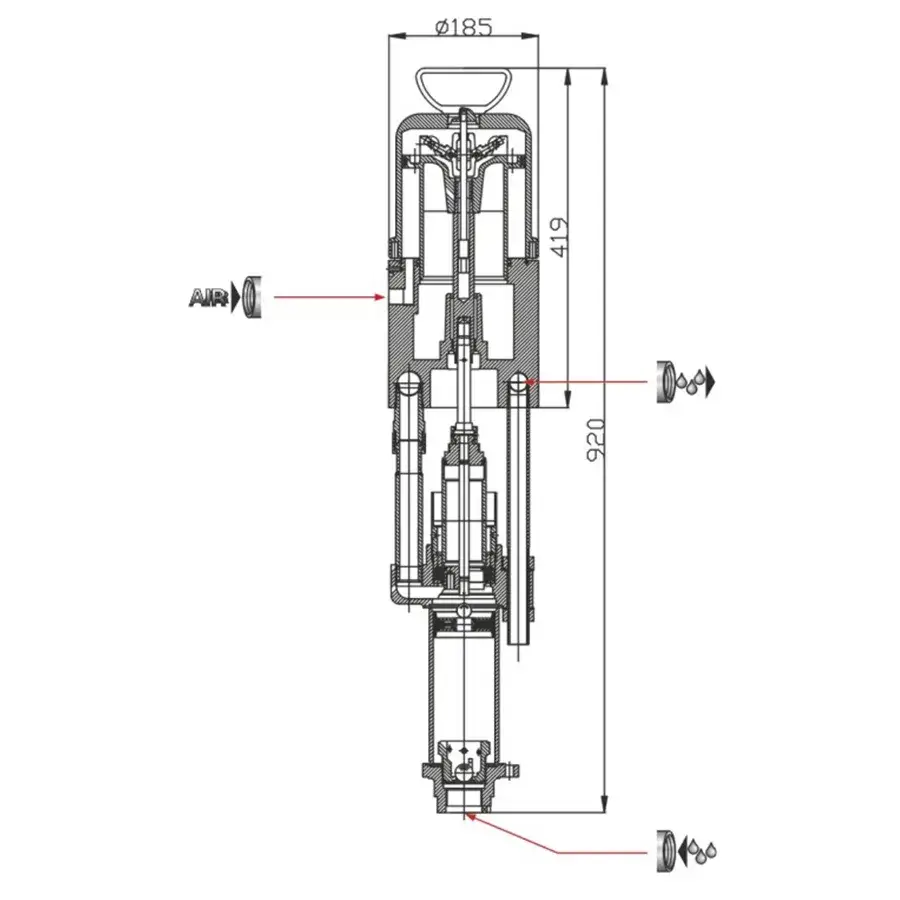

Bomba neumática de pistón de acero inoxidable, relación 4:1
- Presión máxima de trabajo: 580 psi / 4,0 MPa / 40 bar
- Caudal máximo: 18 gpm (68 L/min)
- Altura máxima de aspiración: 6 m
- Tamaño máximo de partículas sólidas: 3 mm
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Consumo máximo de aire: 40 scfm (20 L/s)
- Conexión de entrada de aire: 1/2"
- Tipo de conexión: rosca hembra
- Relación de presión: 4:1
- Característica: pueden configurarse distintas relaciones de presión con el mismo tamaño de cilindro para adaptarse a diferentes requisitos de presión de salida

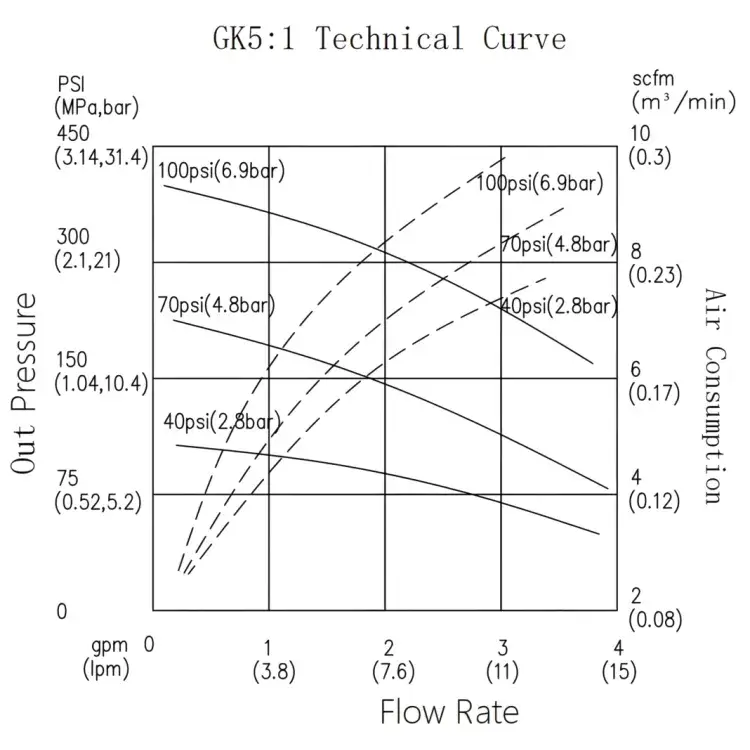

Bomba neumática de pistón de acero inoxidable, relación 5:1
- Presión máxima de trabajo: 725 psi / 5,0 MPa / 50 bar
- Caudal máximo: 15 L/min
- Altura máxima de aspiración: 8 m
- Tamaño máximo de partículas sólidas: 3 mm
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Consumo máximo de aire: 35 scfm (16,5 L/s)
- Conexión de entrada de aire: 1/2"
- Tipo de conexión: rosca hembra
- Relación de presión: 5:1
- Característica: pueden configurarse distintas relaciones de presión con el mismo tamaño de cilindro para adaptarse a diferentes requisitos de presión de salida

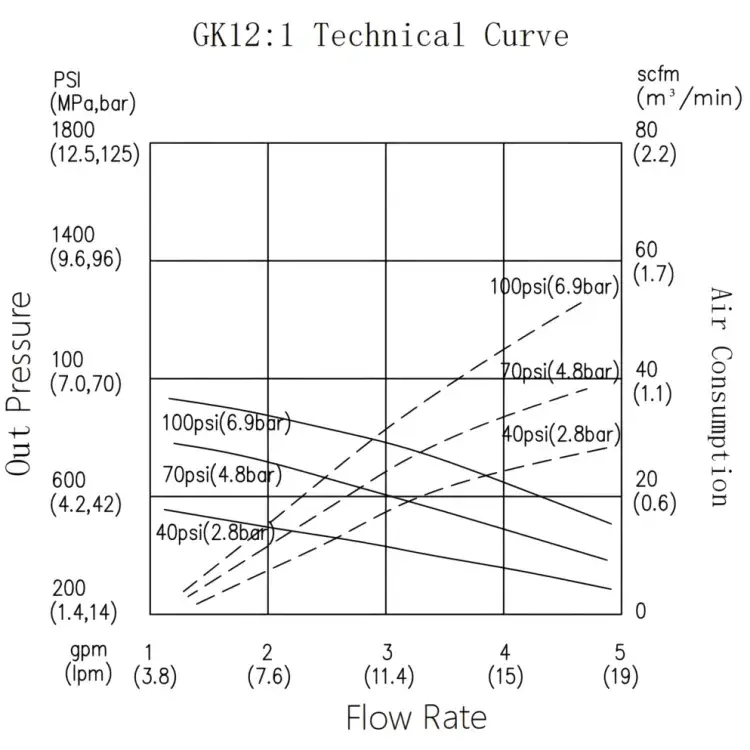

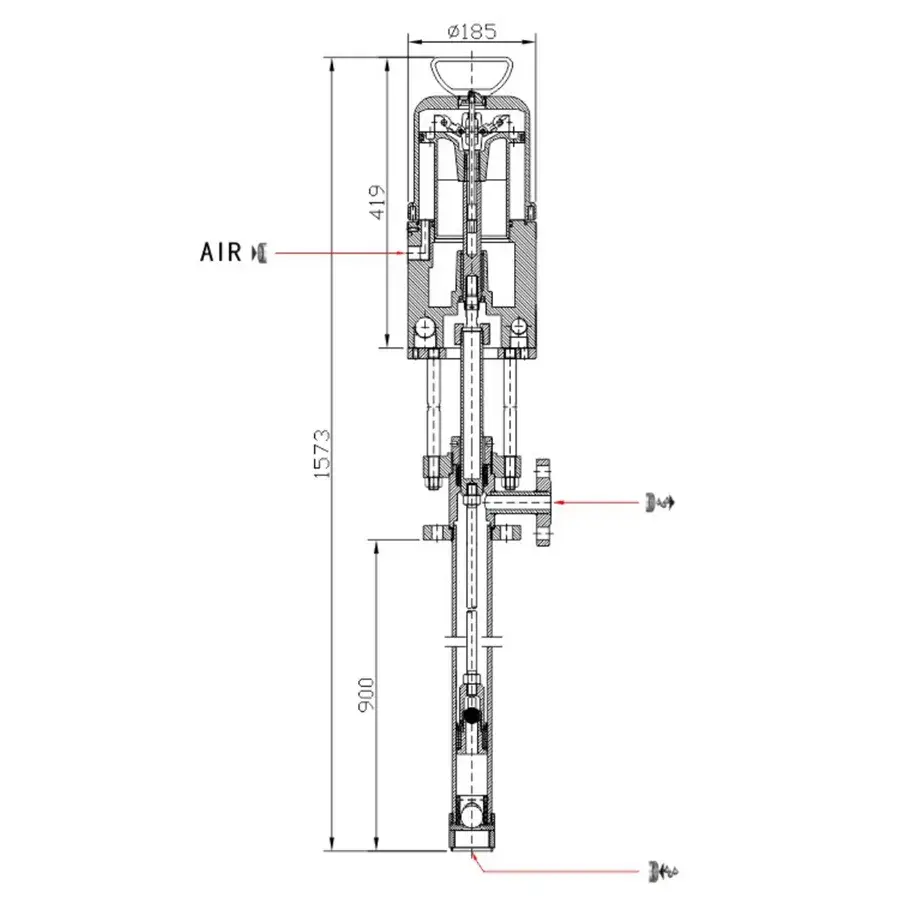

Bomba neumática de pistón de acero inoxidable, relación 12:1
- Presión máxima de trabajo: 1800 psi / 12,5 MPa / 125 bar
- Caudal máximo: 19 L/min
- Altura máxima de aspiración: 10 m
- Tamaño máximo de partículas sólidas: 2,5 mm
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1½"
- Consumo máximo de aire: 80 scfm / 2,2 m³/min
- Conexión de entrada de aire: 1/2"
- Tipo de conexión: conexión bridada
- Relación de presión: 12:1
- Característica: cuerpo de bombeo compacto con alta relación de presión; la longitud del cuerpo puede personalizarse
