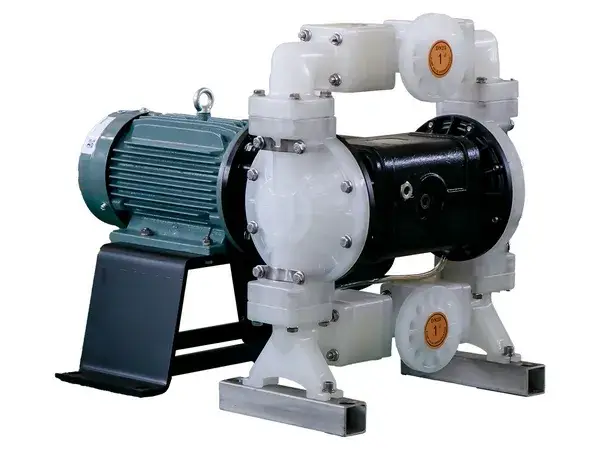

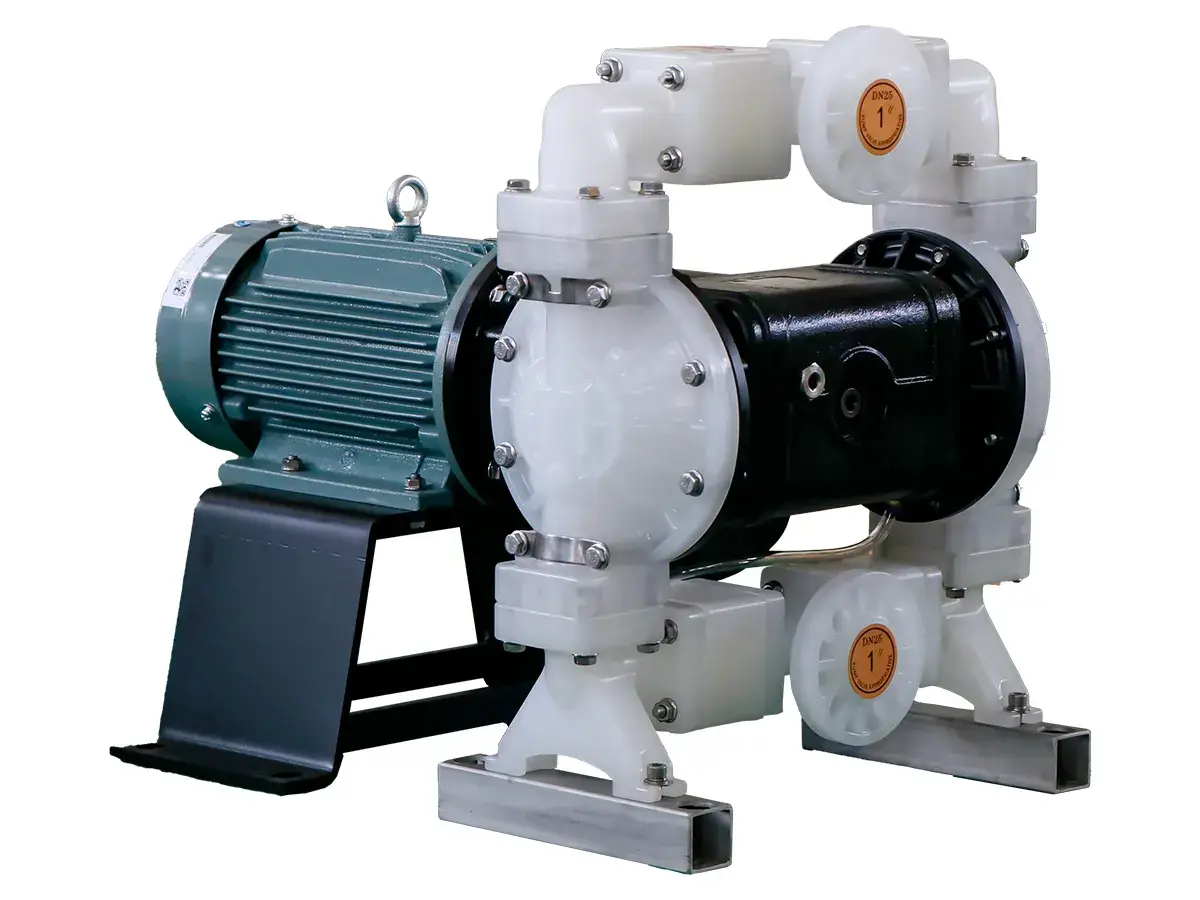

Bombas eléctricas de diafragma industriales
Las bombas eléctricas de doble diafragma (EODD) GINKAI permiten trasvasar y hacer circular fluidos en distintos procesos industriales. Un motor eléctrico transmite el movimiento mediante un mecanismo reductor y un rodamiento excéntrico que acciona un émbolo central y desplaza alternativamente los dos diafragmas. Este movimiento genera las fases de aspiración e impulsión necesarias para el bombeo del líquido.
Mientras un diafragma aspira el líquido, el otro lo impulsa hacia la salida. Las válvulas de retención de bola se abren y cierran durante cada ciclo para mantener el flujo en una sola dirección. Los diafragmas están disponibles en materiales como PTFE, FKM (fluoroelastómero), NBR (caucho de nitrilo) y Santoprene™, cuya selección depende de las características del fluido y las condiciones de funcionamiento. Con la configuración adecuada, estas bombas pueden utilizarse para el trasvase de productos químicos, disolventes, pinturas y recubrimientos, suspensiones y aguas residuales, entre otros fluidos industriales.
- El mecanismo de movimiento alternativo y la unidad reductora están integrados en una misma carcasa, lo que permite una estructura más compacta y facilita la instalación.
- El eje de salida del reductor también transmite el movimiento alternativo, por lo que no se necesita un acoplamiento adicional entre ambos mecanismos.
- La carcasa incorpora una base de montaje integrada y el motor se conecta mediante una brida, una configuración que favorece la estabilidad del montaje y la alineación de los componentes.
- La carcasa dispone de una cavidad interna de mayor volumen para alojar aceite lubricante, lo que favorece la lubricación de las piezas móviles y la disipación del calor durante el funcionamiento.
- Los rodamientos lineales guían el movimiento alternativo del conjunto de diafragmas, ayudan a reducir la fricción y facilitan las tareas de mantenimiento y sustitución de componentes.
- Un tubo de ventilación integrado facilita el intercambio de aire entre las cavidades internas situadas a ambos lados del conjunto de diafragmas, favoreciendo un movimiento más uniforme durante el funcionamiento.
Las bombas eléctricas de diafragma se utilizan en operaciones de trasvase, circulación, carga y descarga de líquidos, así como en el manejo de aguas residuales y suspensiones. Según el modelo y los materiales seleccionados, pueden emplearse con fluidos corrosivos, viscosos o con partículas en suspensión, como ácidos, álcalis, disolventes, petróleo crudo, fuelóleo pesado, resinas, pinturas, lechadas de cemento, adhesivos para baldosas cerámicas, aguas con sedimentos y suspensiones cerámicas. Sus principales sectores de aplicación incluyen:
- Industria química
- Industria petroquímica
- Fabricación de pinturas y recubrimientos
- Industria de materiales de construcción
- Fabricación de componentes electrónicos
- Tratamiento de aguas
- Industria cerámica
