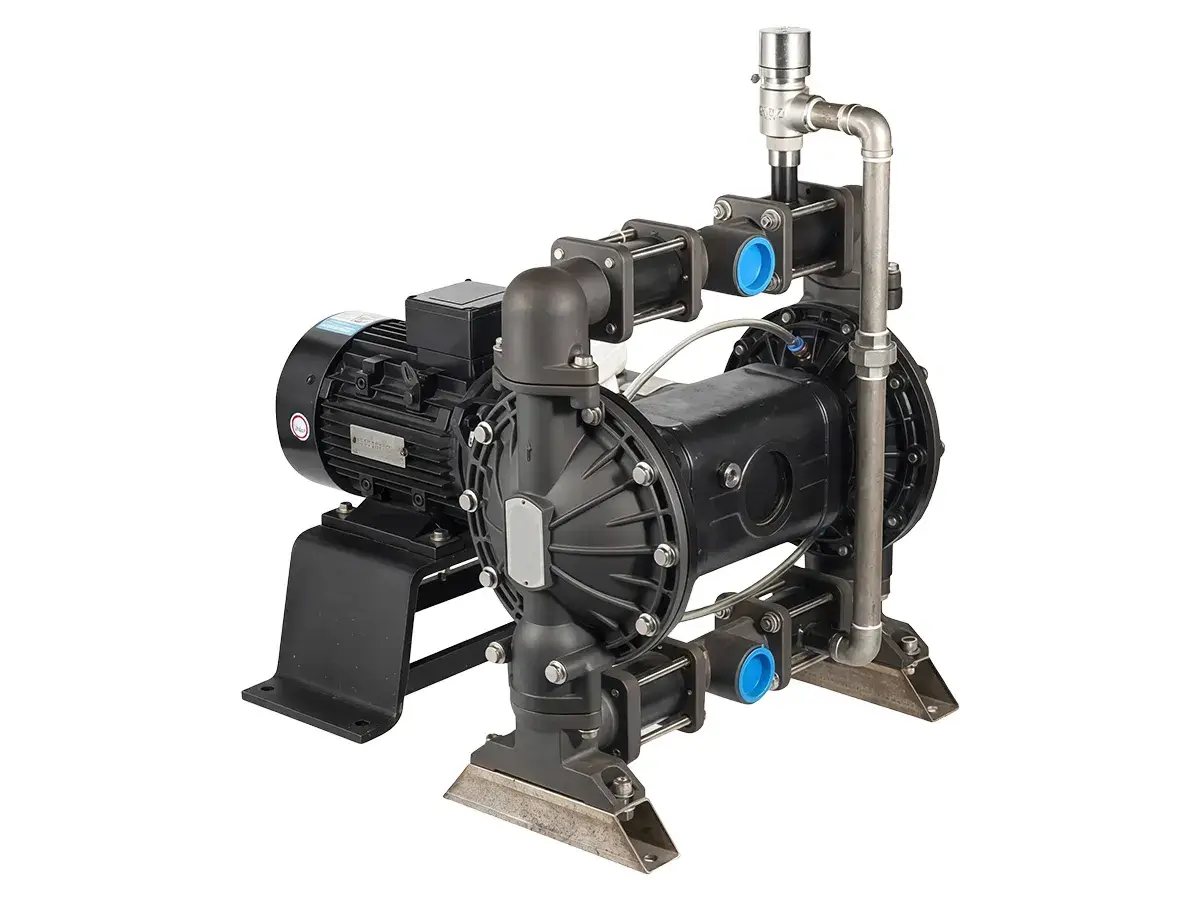

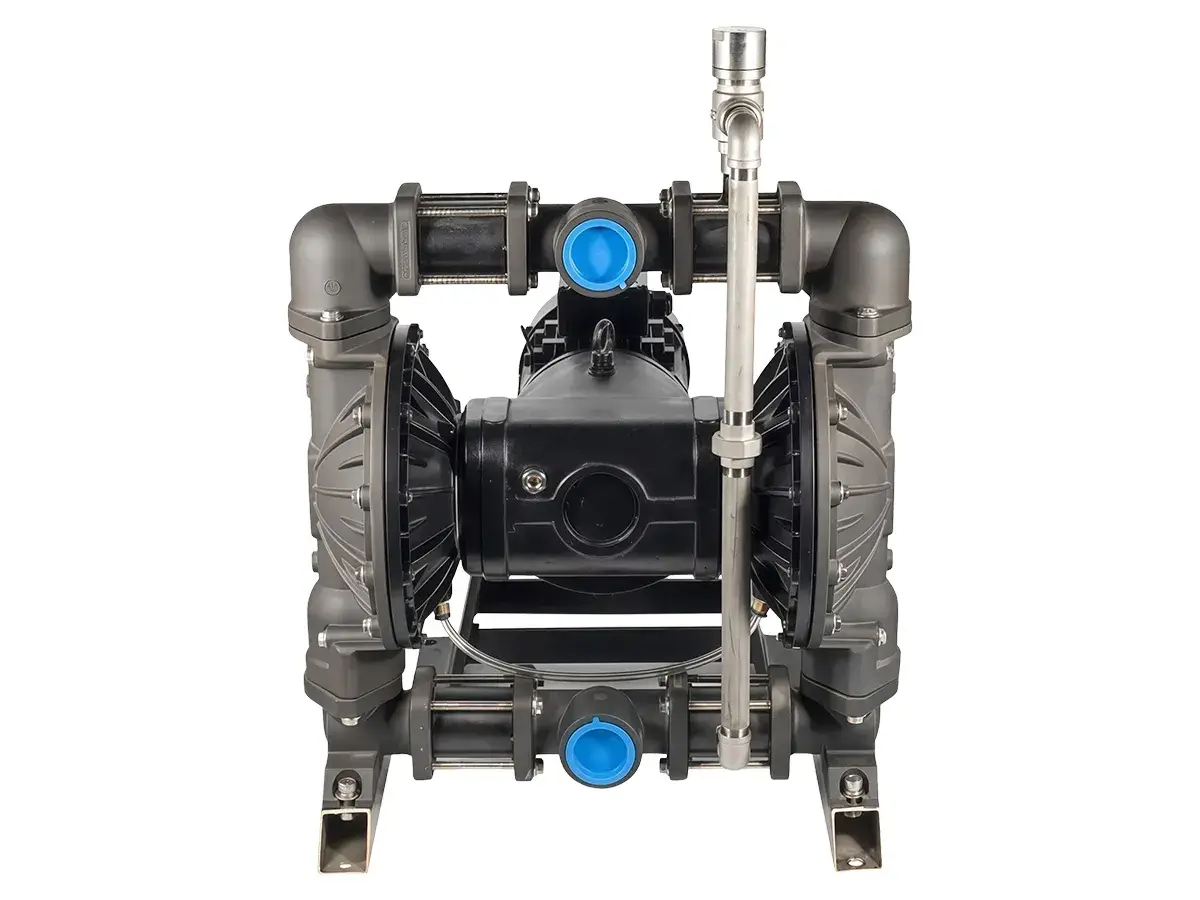

Bombas eléctricas de diafragma de aluminio
- Presión máxima de descarga: 0,6-0,7 MPa
- Caudal máximo: 3,5-22 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 1,5-5,5 kW estándar, 2,2-7,5 kW opcional
- Velocidad del motor: 1450 rpm
Las bombas eléctricas de diafragma de aluminio GINKAI combinan un accionamiento eléctrico de doble diafragma con un cuerpo metálico de aluminio para el trasvase de fluidos en procesos industriales. Están disponibles en varios tamaños para operaciones de transferencia, circulación, carga y descarga de líquidos.
La gama comprende conexiones de entrada y salida de 1", 1½", 2" y 3", con caudales máximos declarados de hasta 22 m³/h. Los modelos de 1" a 2" pueden suministrarse con conexiones roscadas o bridadas, mientras que el modelo de 3" utiliza conexión bridada. La compatibilidad del aluminio y de los demás componentes en contacto con el fluido debe verificarse según el producto bombeado y las condiciones de funcionamiento.
- El mecanismo de movimiento alternativo y la unidad reductora están integrados en una misma carcasa, lo que permite una estructura más compacta y facilita la instalación.
- El eje de salida del reductor también transmite el movimiento alternativo, por lo que no se necesita un acoplamiento adicional entre ambos mecanismos.
- La carcasa incorpora una base de montaje integrada y el motor se conecta mediante una brida, una configuración que favorece la estabilidad del montaje y la alineación de los componentes.
- La carcasa dispone de una cavidad interna de mayor volumen para alojar aceite lubricante, lo que favorece la lubricación de las piezas móviles y la disipación del calor durante el funcionamiento.
- Los rodamientos lineales guían el movimiento alternativo del conjunto de diafragmas, ayudan a reducir la fricción y facilitan las tareas de mantenimiento y sustitución de componentes.
- Un tubo de ventilación integrado facilita el intercambio de aire entre las cavidades internas situadas a ambos lados del conjunto de diafragmas, favoreciendo un movimiento más uniforme durante el funcionamiento.

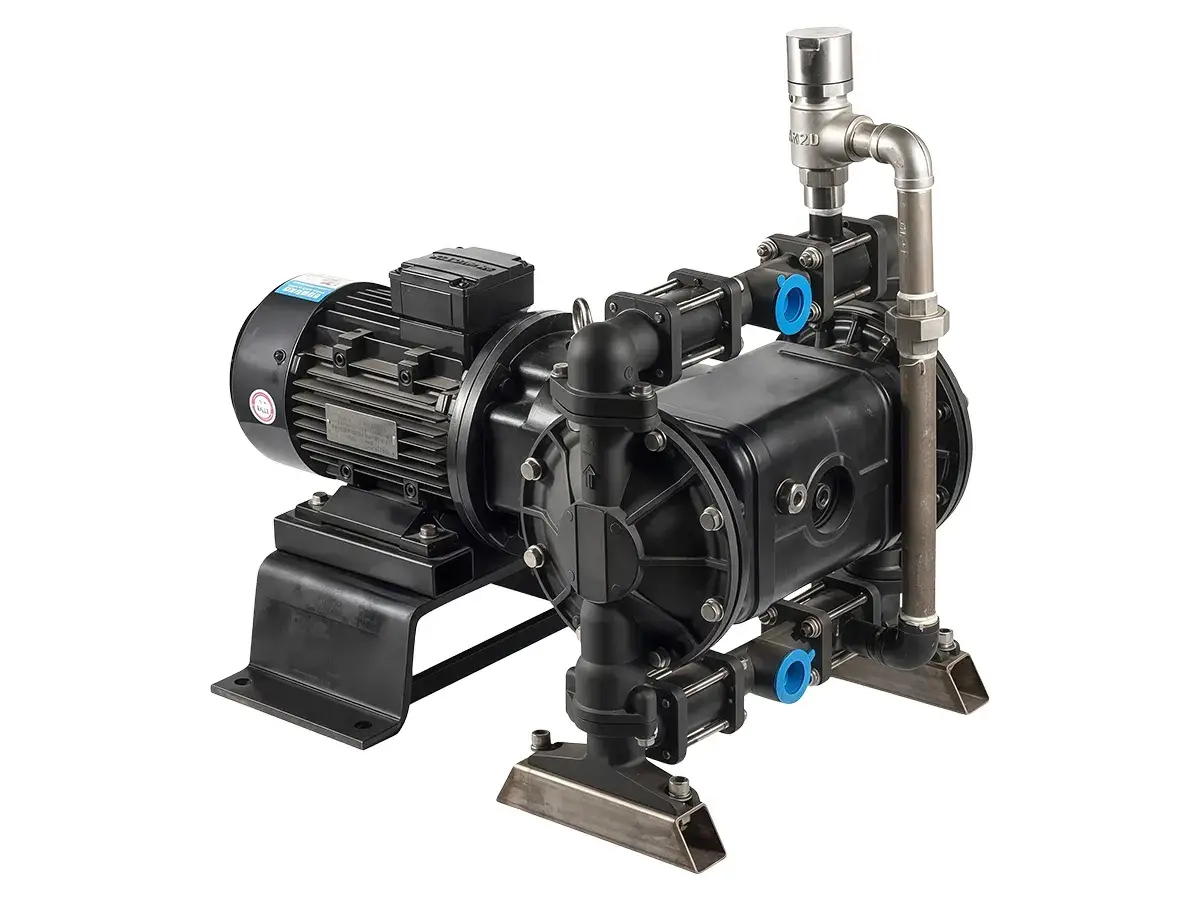

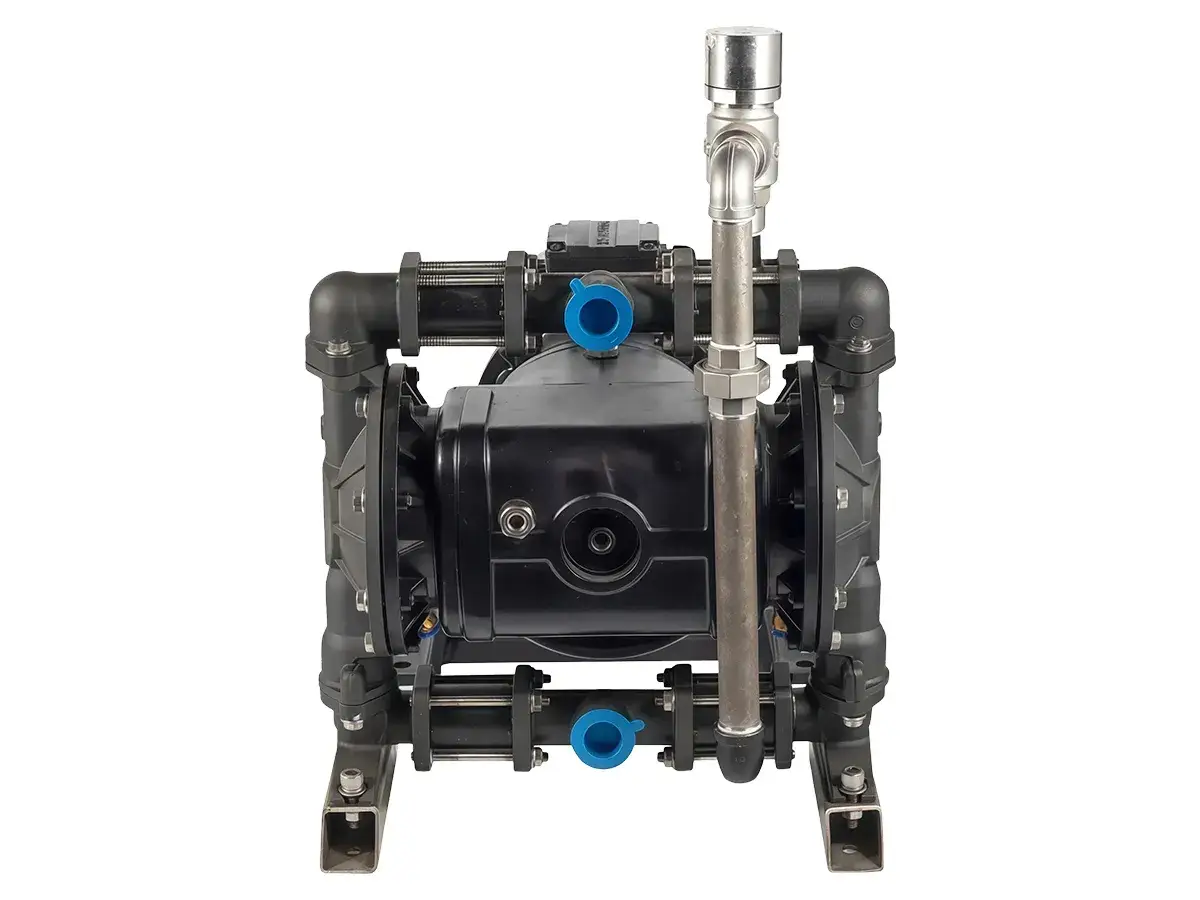

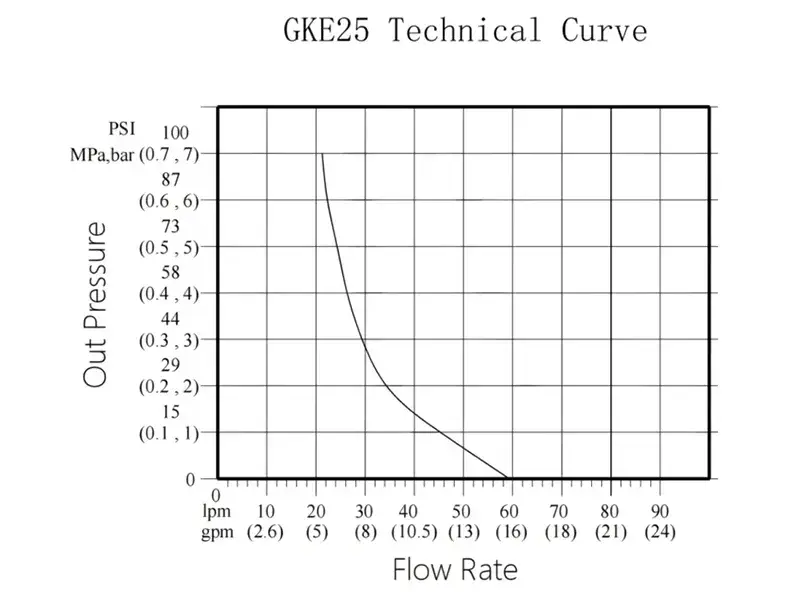

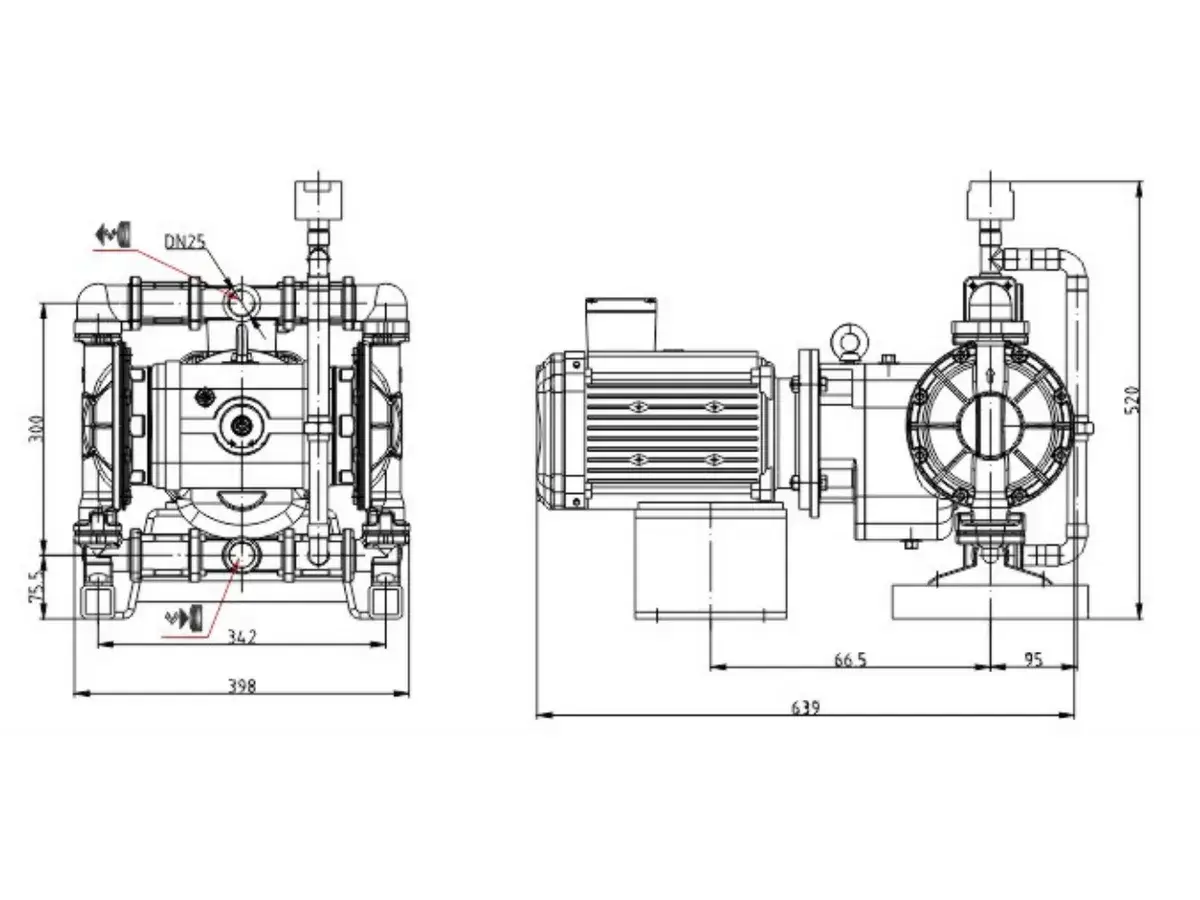

Bomba eléctrica de doble diafragma de aluminio de 1"
- Presión máxima de descarga: 0,6 MPa
- Caudal máximo: 3,5 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 1,5 kW estándar, 2,2 kW opcional
- Velocidad del motor: 1450 rpm
- Conexiones de entrada y salida: 1", conexión roscada o bridada

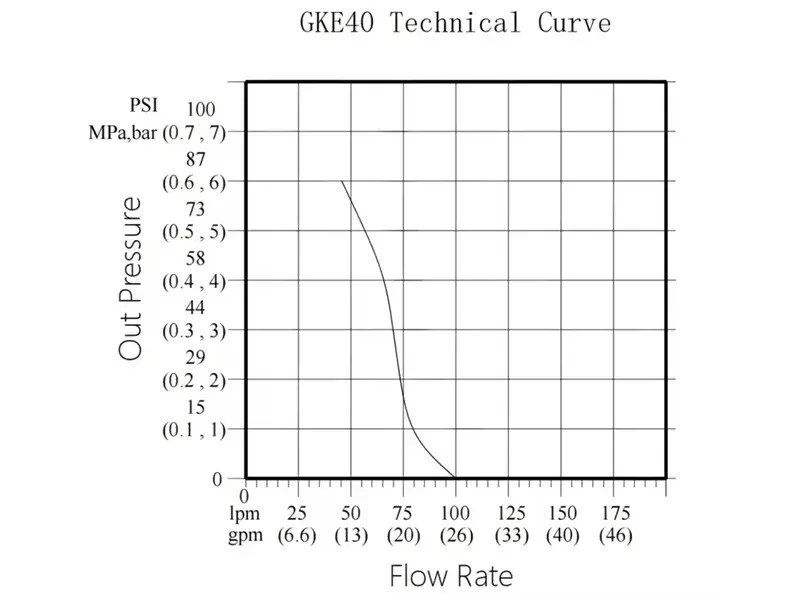

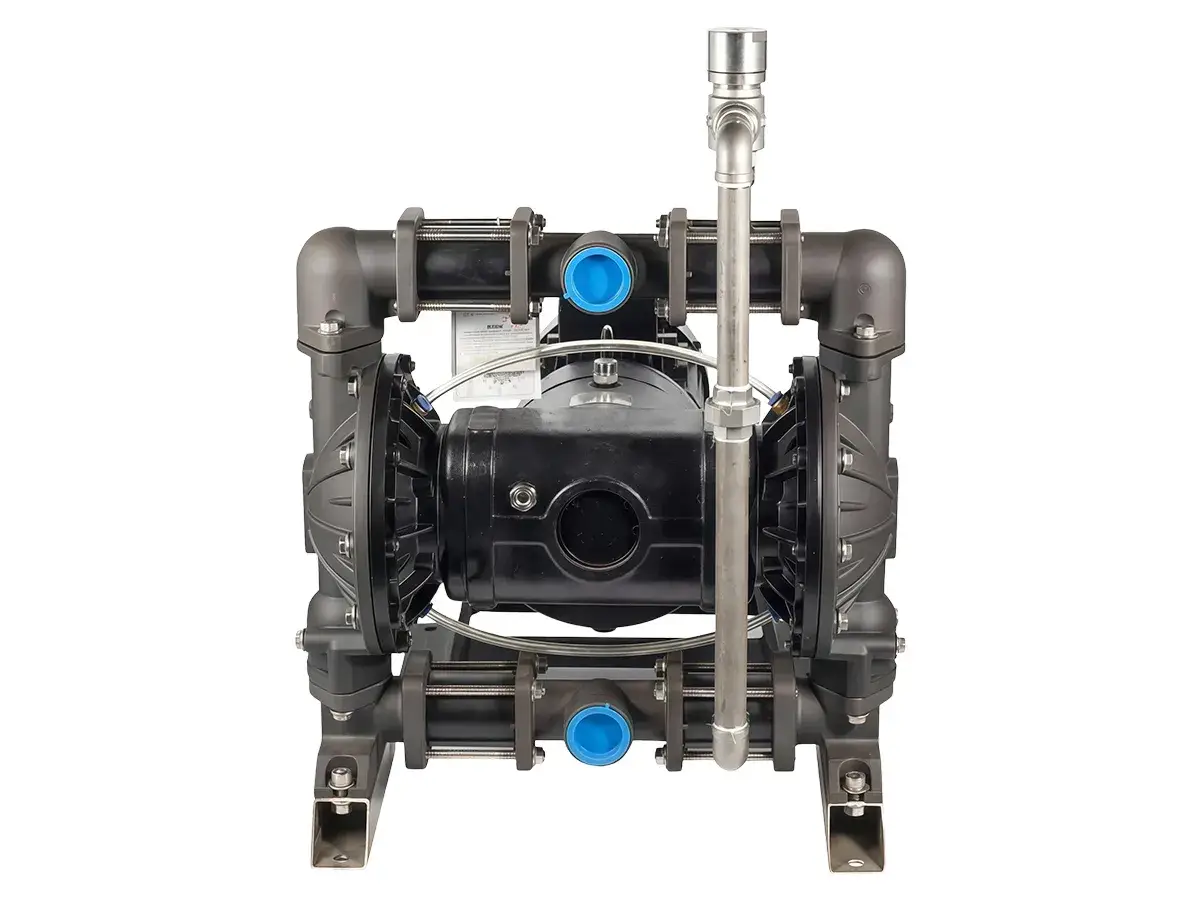

Bomba eléctrica de doble diafragma de aluminio de 1½"
- Presión máxima de descarga: 0,6 MPa
- Caudal máximo: 6 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 2,2 kW estándar, 3 kW opcional
- Velocidad del motor: 1450 rpm
- Conexiones de entrada y salida: 1½", conexión roscada o bridada

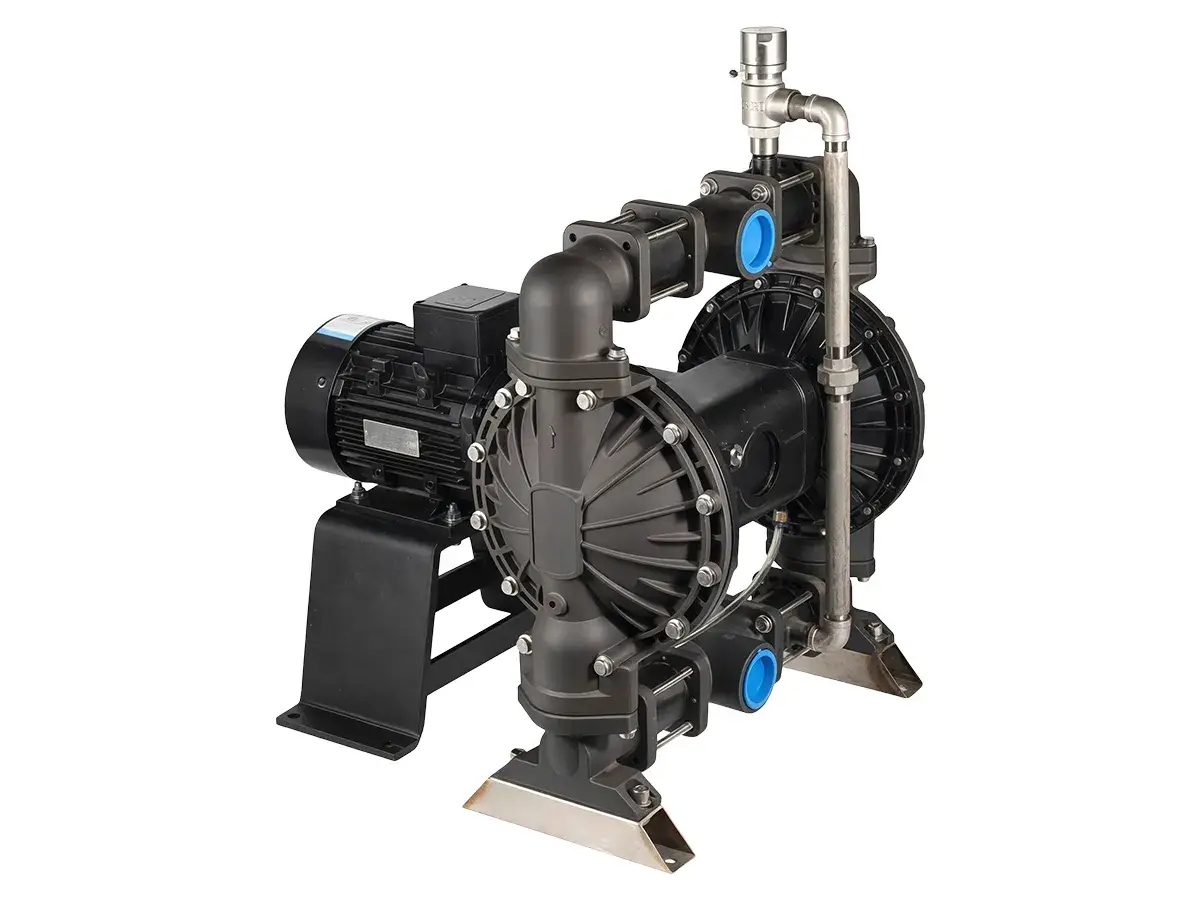

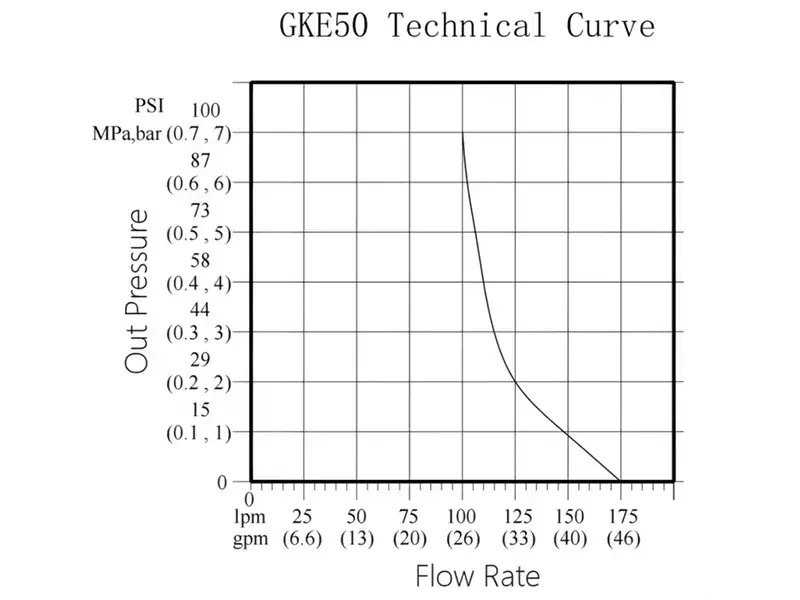

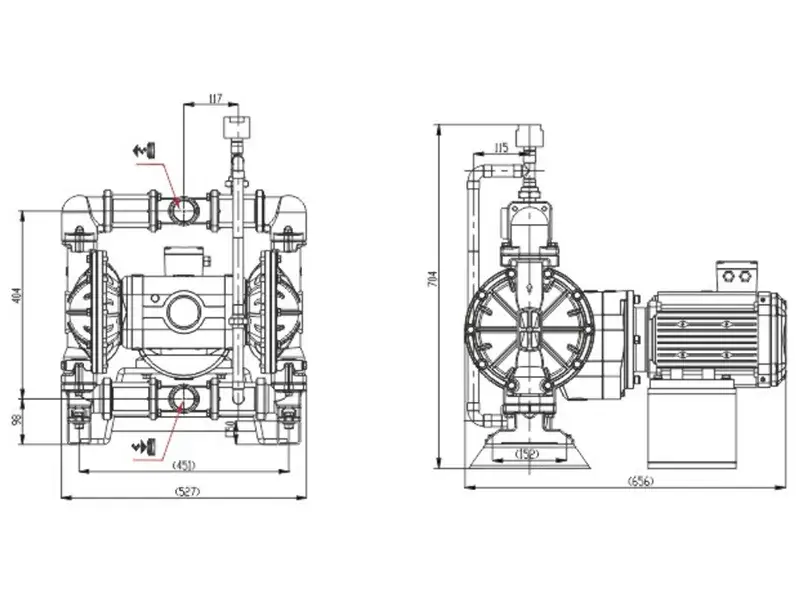

Bomba eléctrica de doble diafragma de aluminio de 2"
- Presión máxima de descarga: 0,6 MPa
- Caudal máximo: 10,5 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 3 kW estándar, 4 kW opcional
- Velocidad del motor: 1450 rpm
- Conexiones de entrada y salida: 2", conexión roscada o bridada

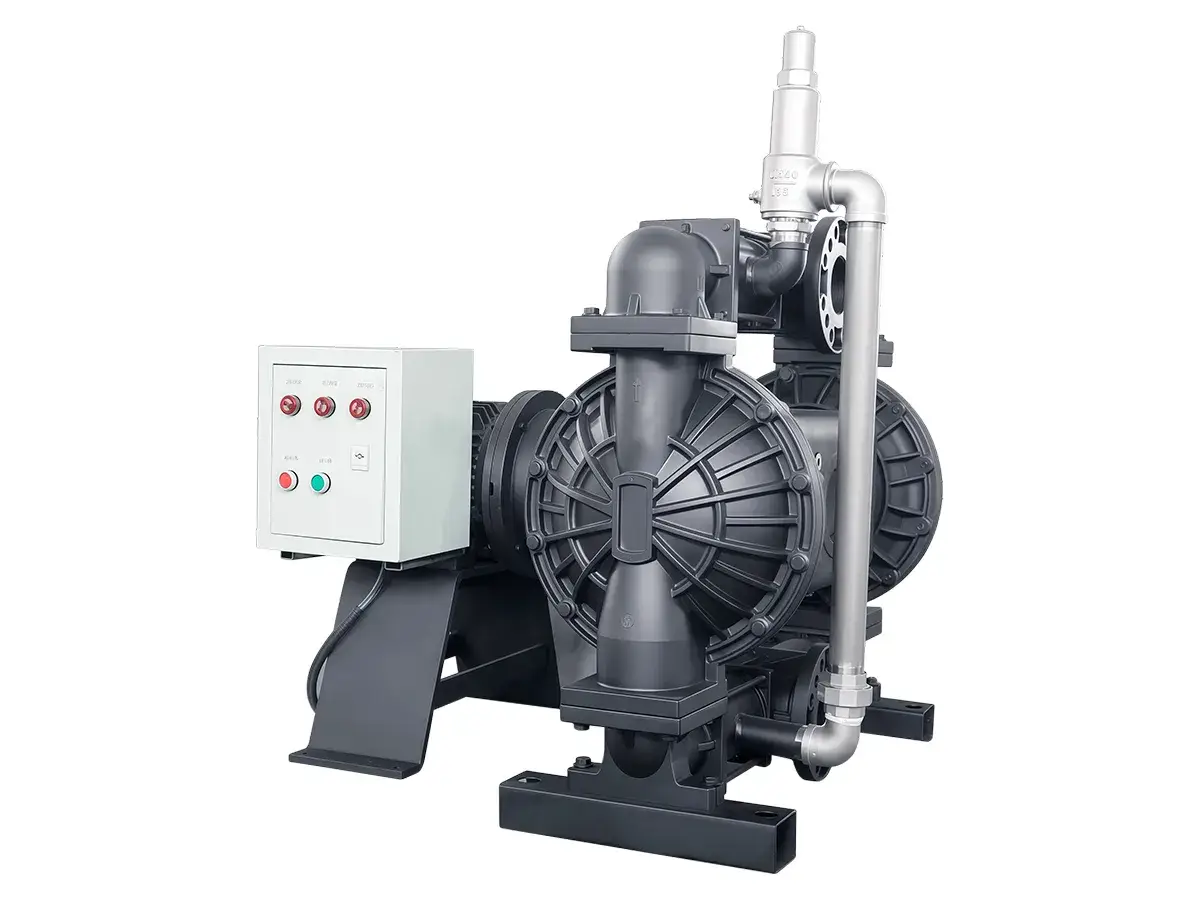

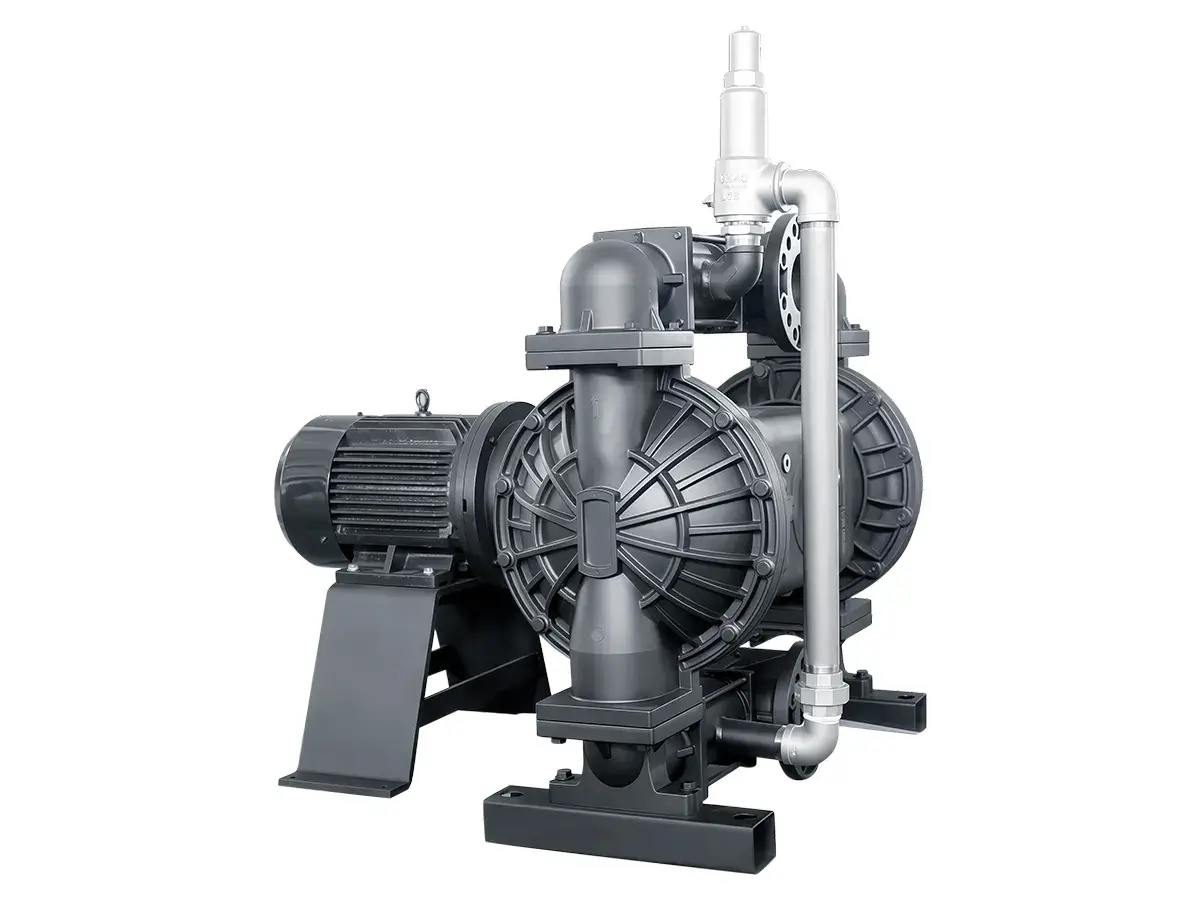

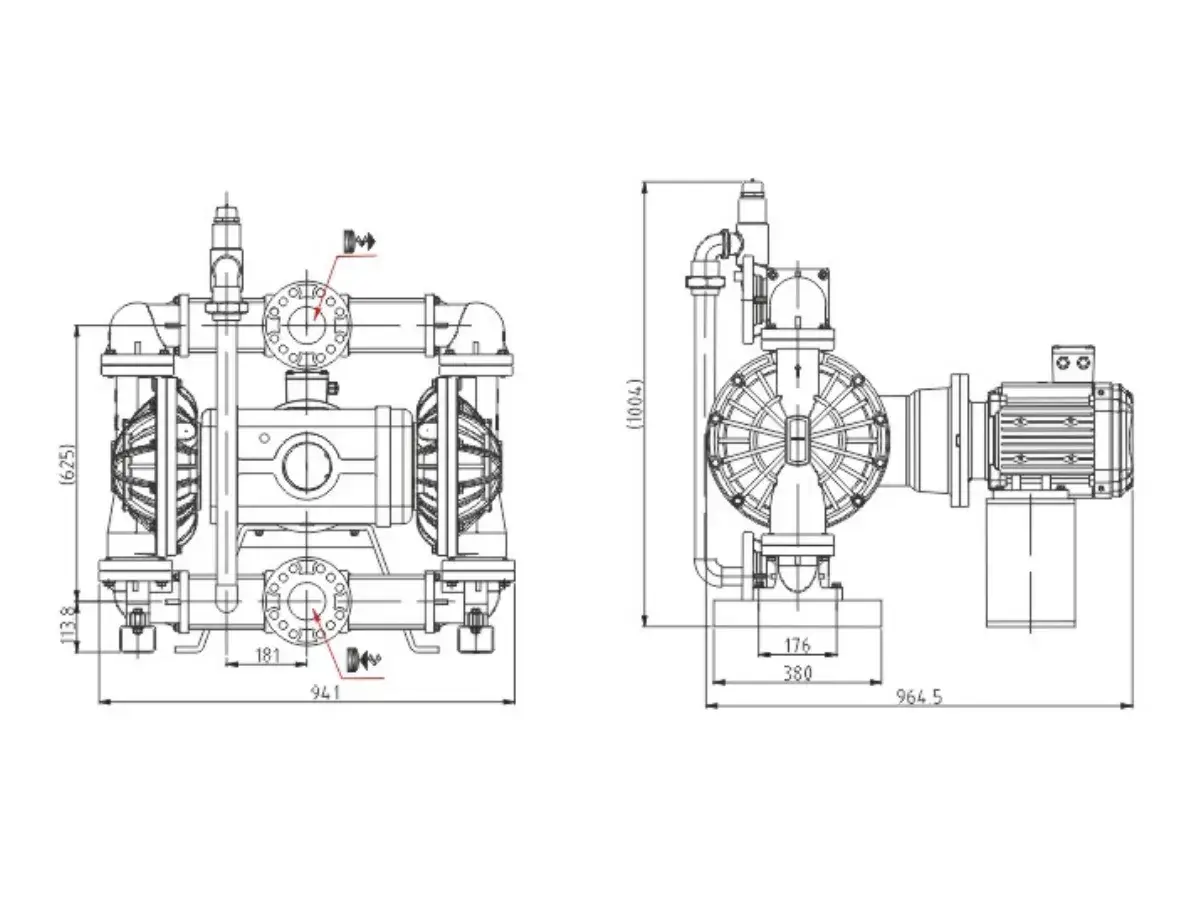

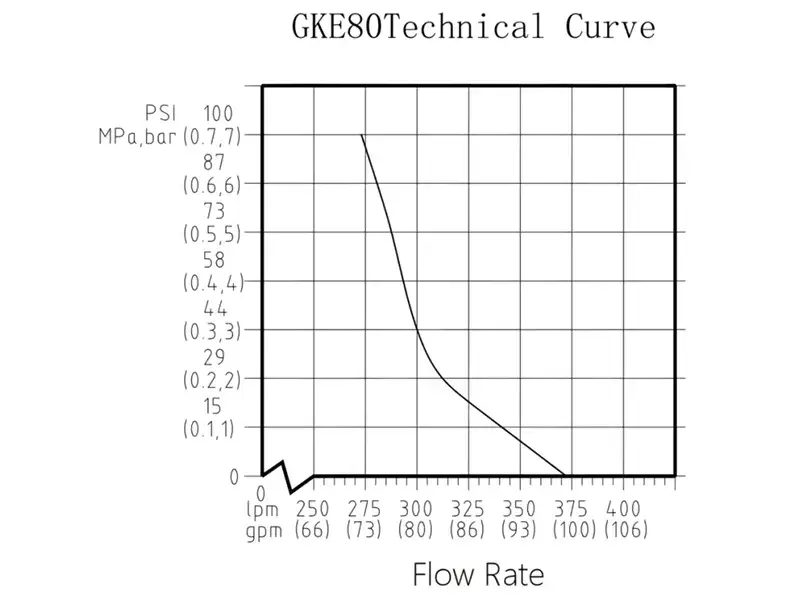

Bomba eléctrica de doble diafragma de aluminio de 3"
- Presión máxima de descarga: 0,7 MPa
- Caudal máximo: 22 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 5,5 kW estándar, 7,5 kW opcional
- Velocidad del motor: 1450 rpm
- Conexiones de entrada y salida: 3", conexión bridada
