Bombas eléctricas de diafragma de PVDF
- Presión máxima de descarga: 0,6-0,7 MPa
- Caudal máximo: 10,5-22 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 3-5,5 kW estándar, 4-7,5 kW opcional
- Velocidad del motor: 1450 rpm
Las bombas eléctricas de diafragma de PVDF GINKAI están destinadas al trasvase de fluidos en procesos donde la compatibilidad química de los materiales es un criterio importante de selección. El PVDF se utiliza en aplicaciones con determinados productos químicos, disolventes, aguas residuales y otros fluidos industriales. La compatibilidad debe verificarse de acuerdo con el producto bombeado, su concentración, temperatura y los materiales de los demás componentes en contacto con el fluido.
Esta gama comprende modelos de 2" y 3", con caudales máximos declarados de 10,5 y 22 m³/h respectivamente. El modelo de 2" está disponible con conexión roscada o bridada, mientras que el modelo de 3" utiliza conexión bridada. La selección del tamaño depende del caudal, la presión y las condiciones del proceso.
- El mecanismo de movimiento alternativo y la unidad reductora están integrados en una misma carcasa, lo que permite una estructura más compacta y facilita la instalación.
- El eje de salida del reductor también transmite el movimiento alternativo, por lo que no se necesita un acoplamiento adicional entre ambos mecanismos.
- La carcasa incorpora una base de montaje integrada y el motor se conecta mediante una brida, una configuración que favorece la estabilidad del montaje y la alineación de los componentes.
- La carcasa dispone de una cavidad interna de mayor volumen para alojar aceite lubricante, lo que favorece la lubricación de las piezas móviles y la disipación del calor durante el funcionamiento.
- Los rodamientos lineales guían el movimiento alternativo del conjunto de diafragmas, ayudan a reducir la fricción y facilitan las tareas de mantenimiento y sustitución de componentes.
- Un tubo de ventilación integrado facilita el intercambio de aire entre las cavidades internas situadas a ambos lados del conjunto de diafragmas, favoreciendo un movimiento más uniforme durante el funcionamiento.

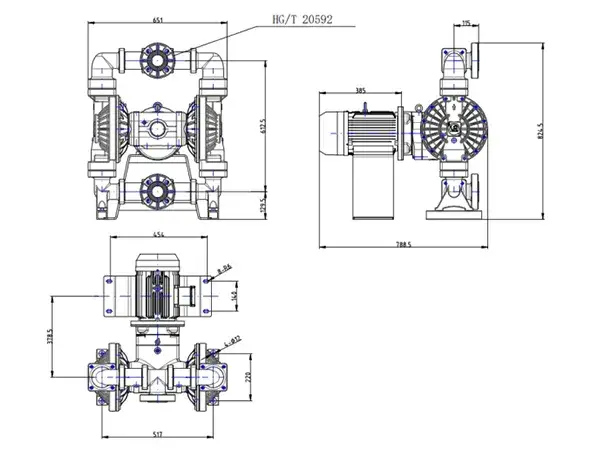

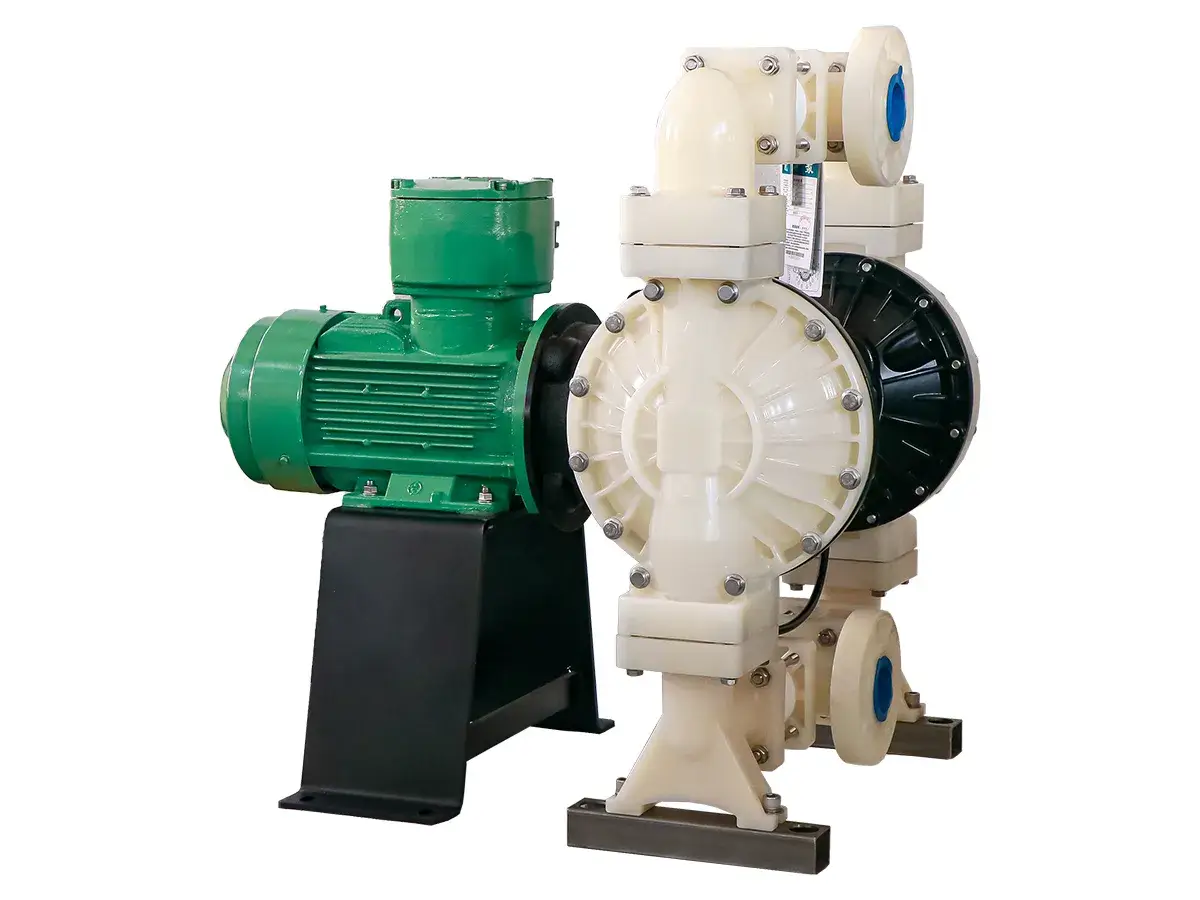

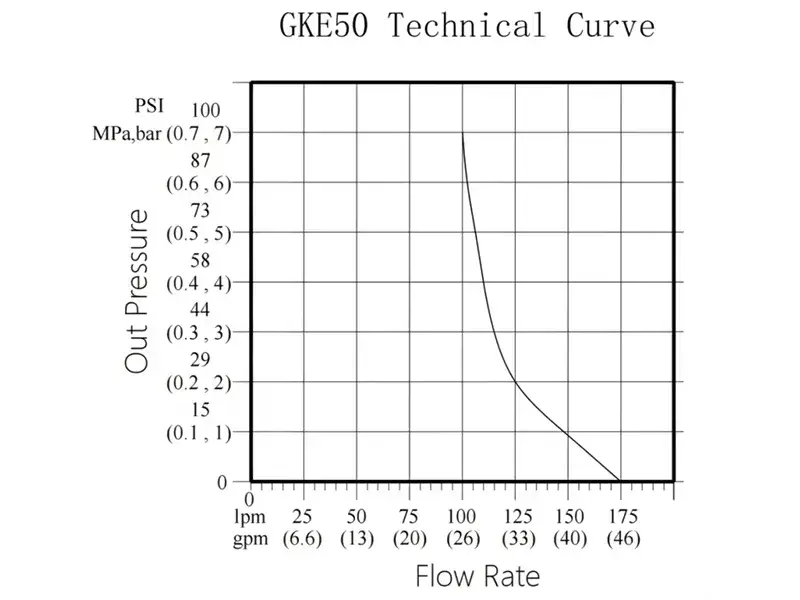

Bomba eléctrica de doble diafragma de PVDF de 2"
- Presión máxima de descarga: 0,6 MPa
- Caudal máximo: 10,5 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 3 kW estándar, 4 kW opcional
- Velocidad del motor: 1450 rpm
- Diámetro de entrada: 2"
- Diámetro de salida: 2"
- Tipo de conexión: Roscada o bridada

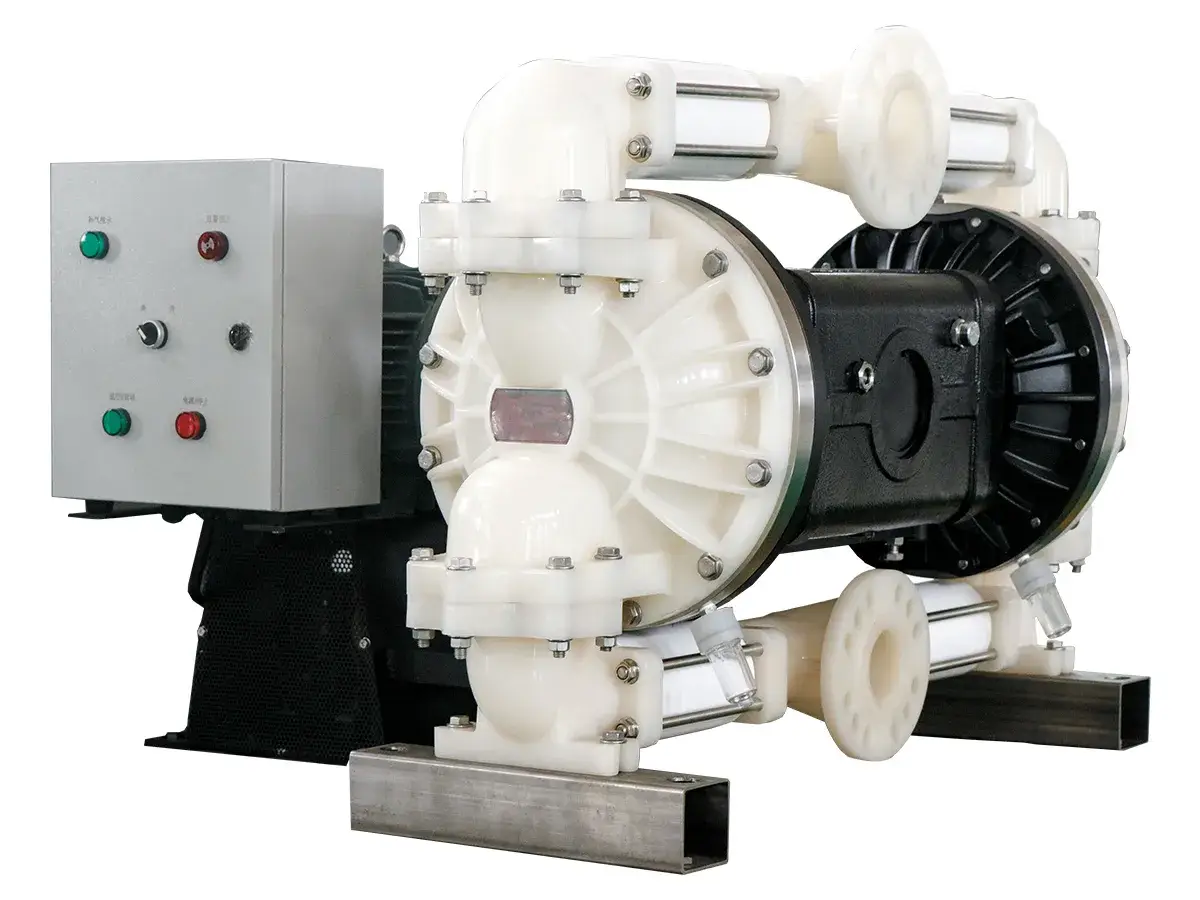

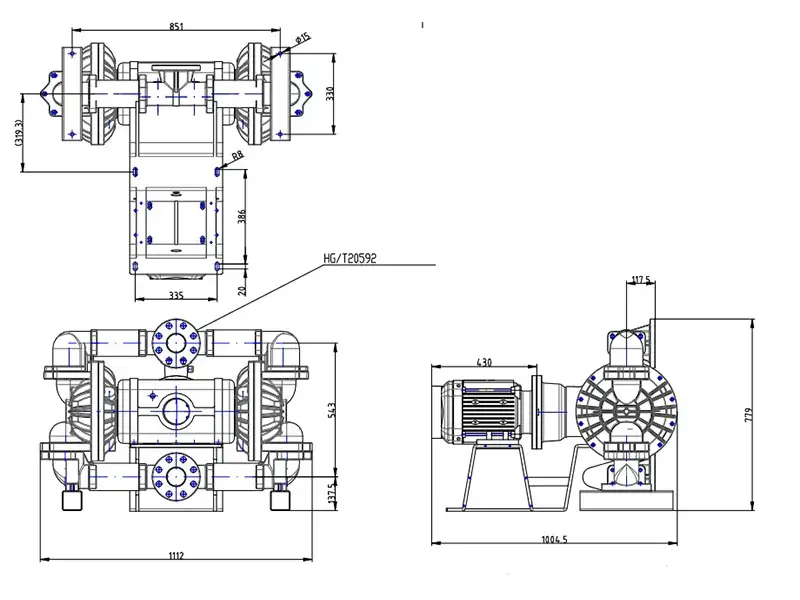

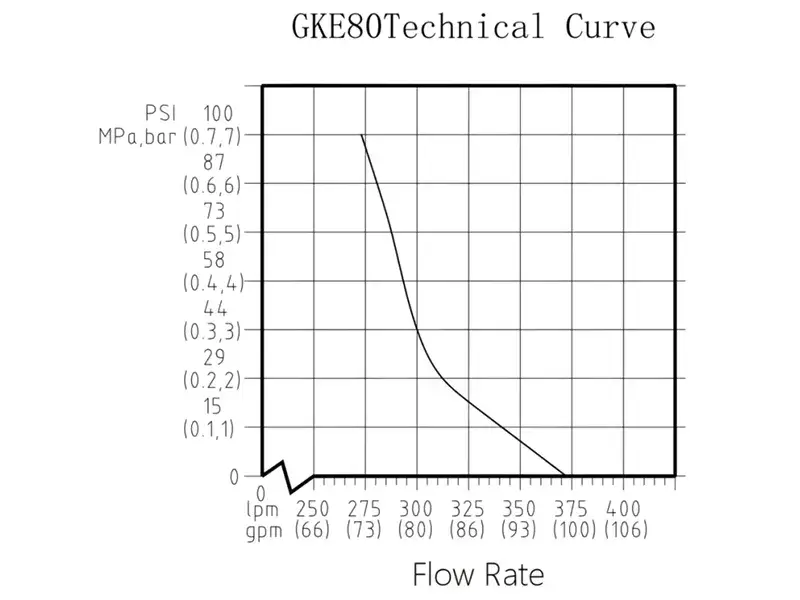

Bomba eléctrica de doble diafragma de PVDF de 3"
- Presión máxima de descarga: 0,7 MPa
- Caudal máximo: 22 m³/h
- Altura de aspiración en seco: 3 m
- Potencia del motor: 5,5 kW estándar, 7,5 kW opcional
- Velocidad del motor: 1450 rpm
- Conexiones de entrada y salida: 3", conexión bridada
