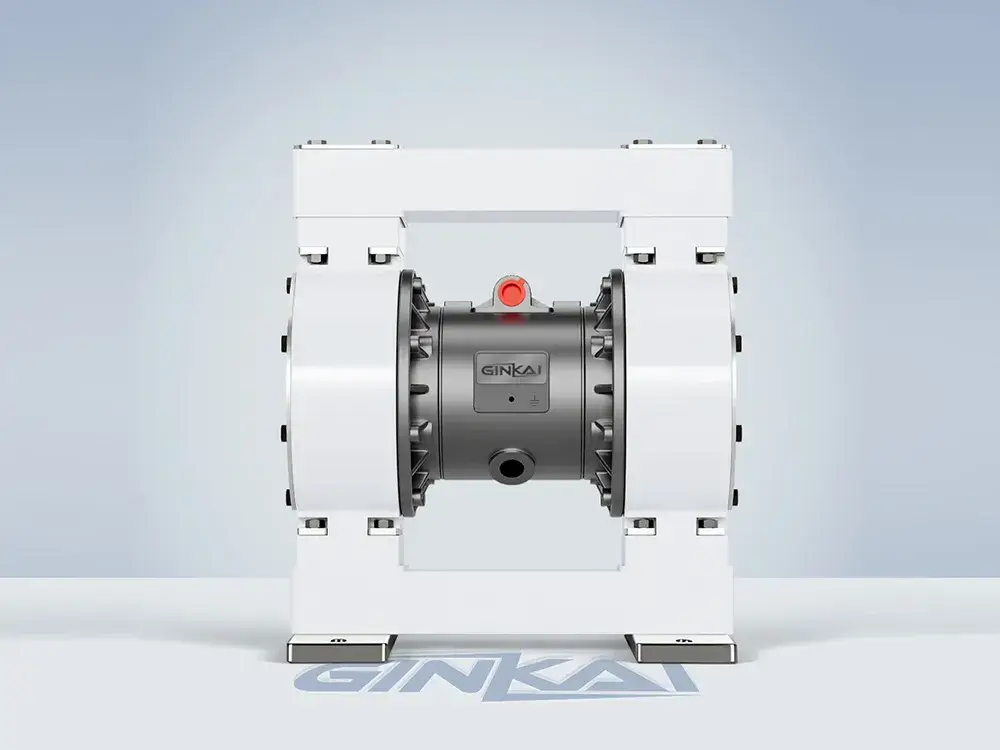

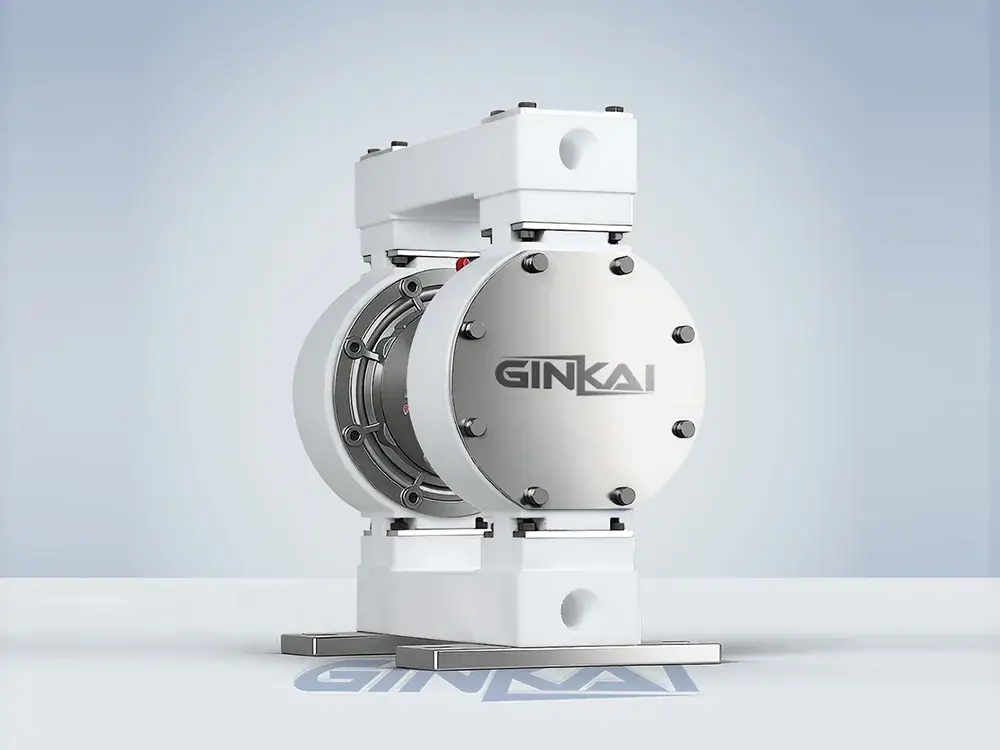

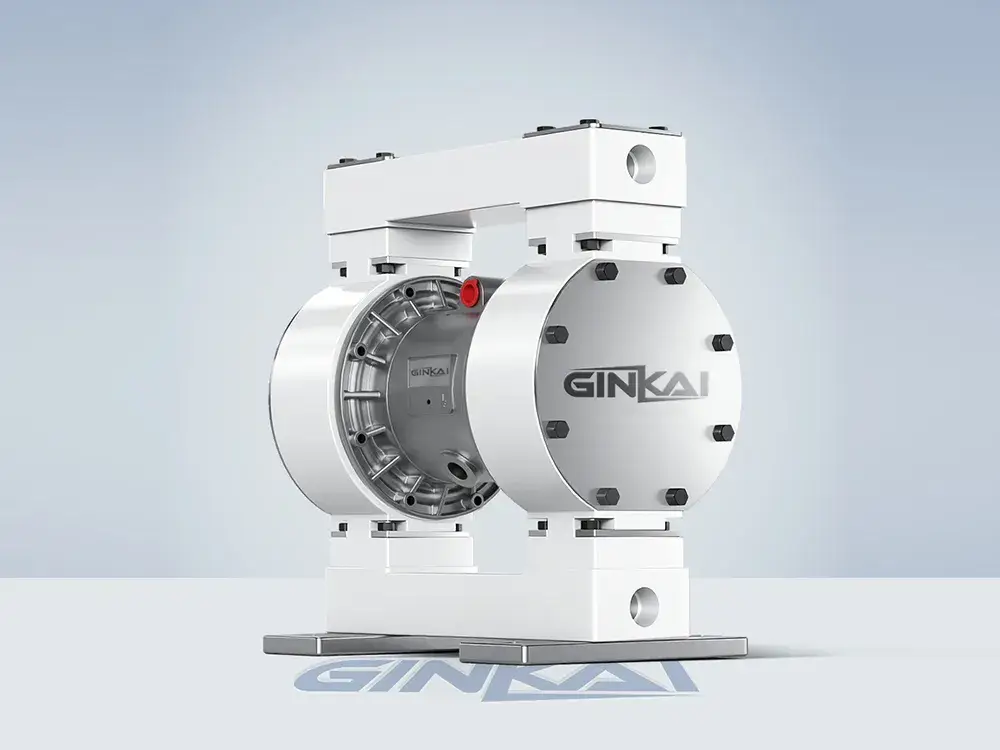

Bombas neumáticas de doble diafragma de PTFE (AODD)
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 36-315 L/min
- Frecuencia máxima de ciclos: 200-400 cpm
- Altura de aspiración en seco:3,5-4,5 m
- Tamaño máximo de partículas sólidas:2,5-5 mm
- Consumo máximo de aire:8,5-48,6 NL/s
Las bombas neumáticas de doble diafragma de PTFE GINKAI utilizan aire comprimido para el trasvase de fluidos mediante el movimiento alternativo de dos diafragmas. El cuerpo de PTFE está destinado a aplicaciones donde la compatibilidad química es un criterio importante, incluidos determinados ácidos, álcalis, disolventes y otros productos químicos industriales.
La gama incluye modelos de 1/2", 1" y 1½", con caudales máximos de 36 a 315 L/min. El modelo de 1" también está disponible en una configuración con cuerpo de PTFE y sección central de acero inoxidable. La selección debe considerar la composición, concentración y temperatura del fluido, así como los materiales de los diafragmas, bolas, asientos y demás componentes en contacto con el producto.

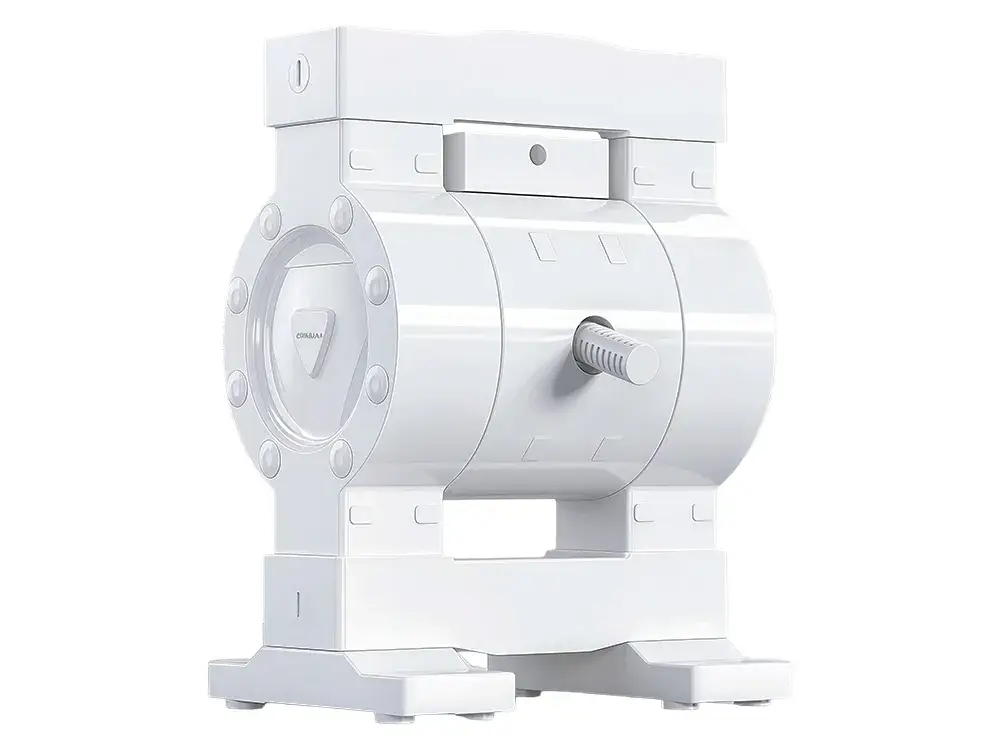

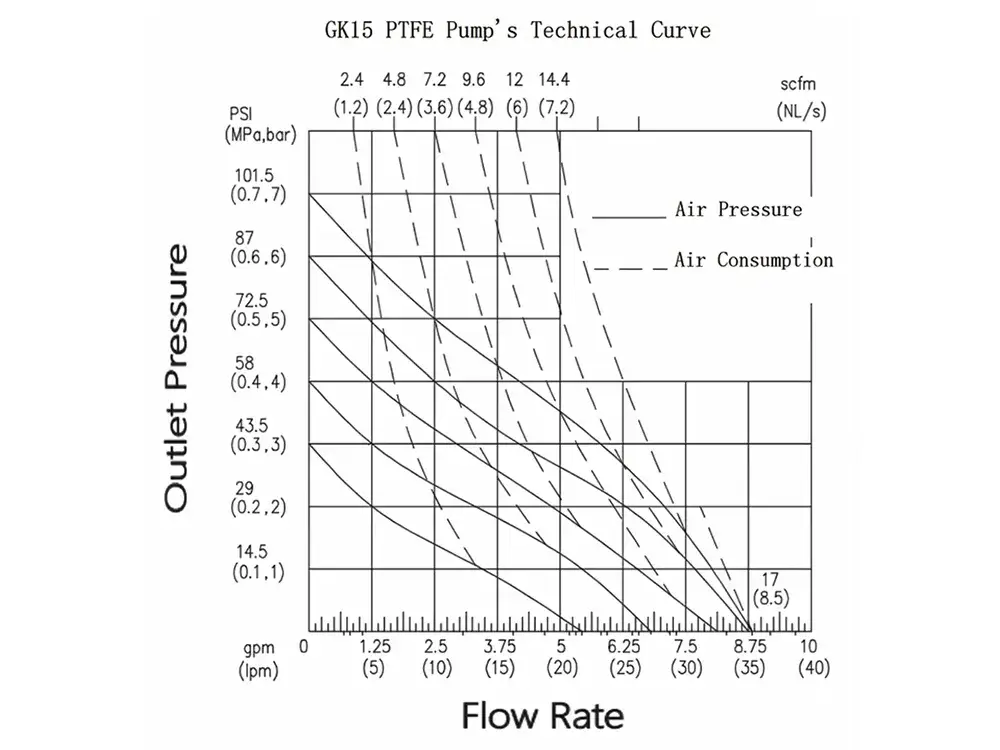

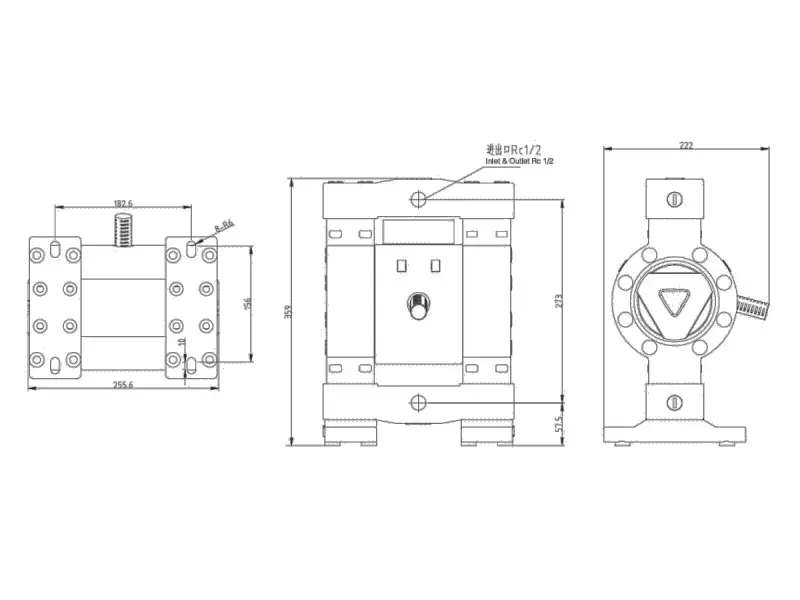

Bomba AODD de PTFE de 1/2”
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 36 L/min
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco:3,5 m
- Tamaño máximo de partículas sólidas:2,5 mm
- Consumo máximo de aire:8,5 NL/s
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 16 kg

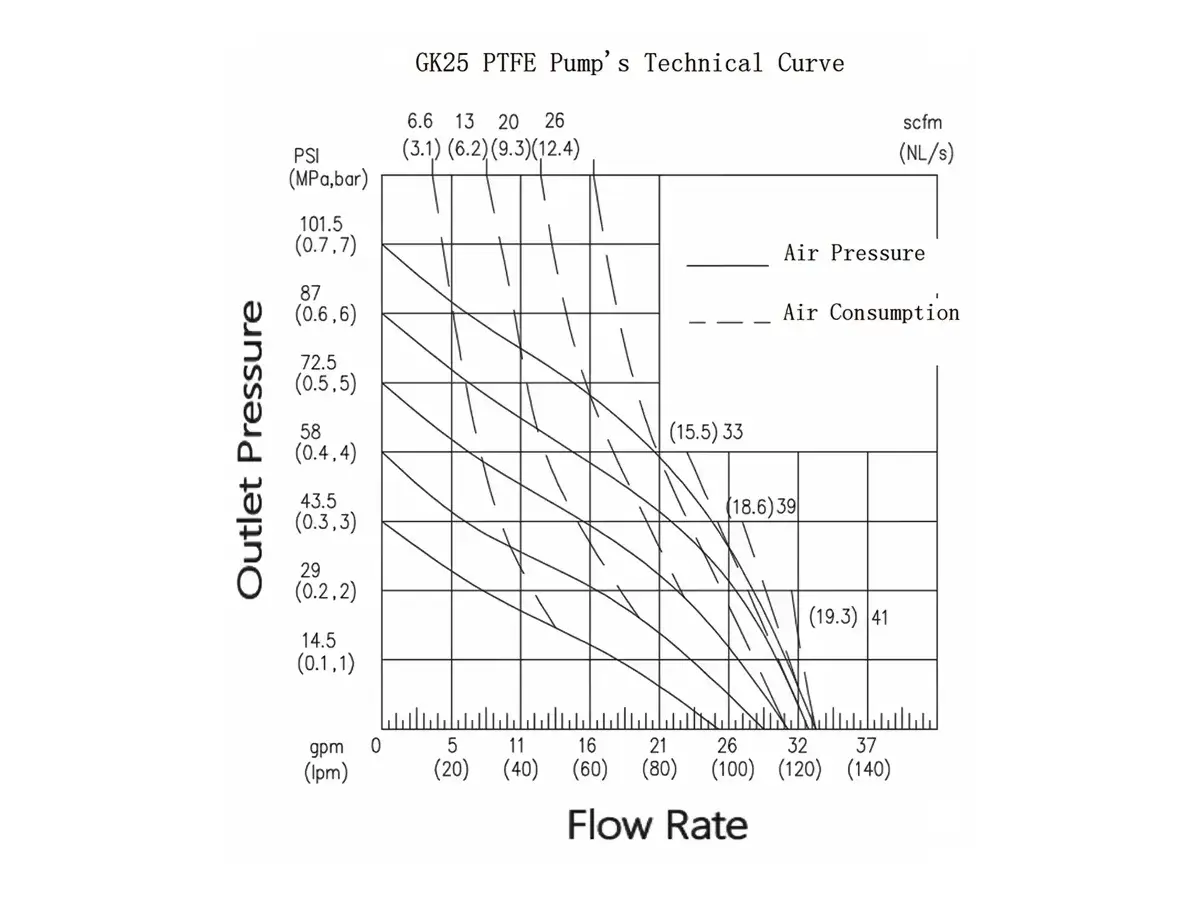

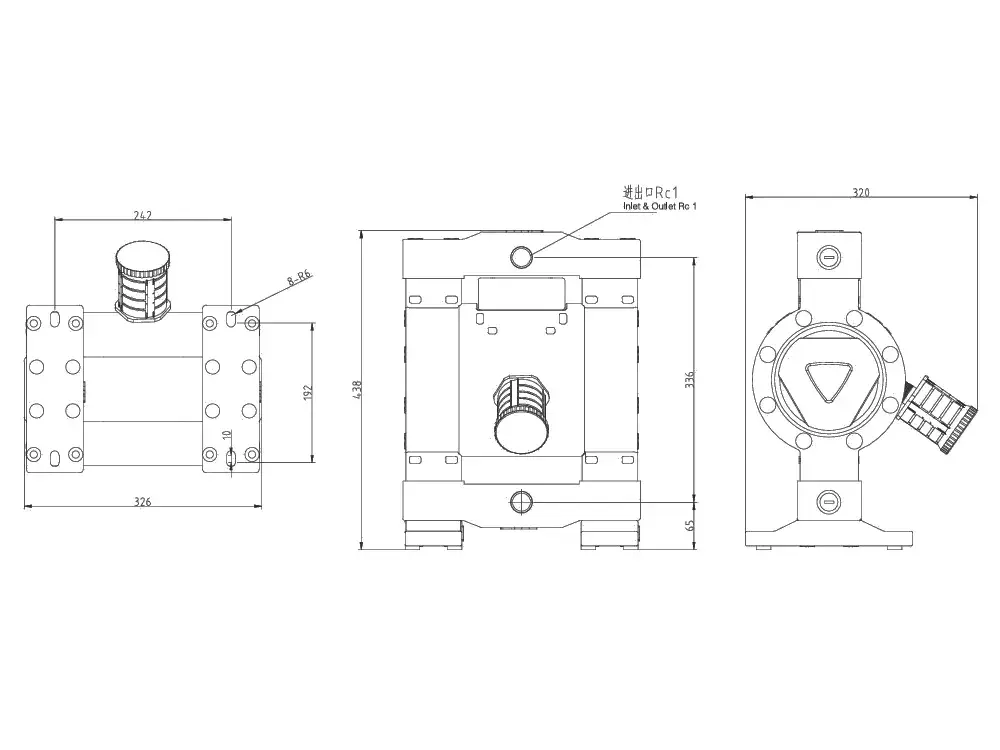

Bomba AODD de PTFE de 1” con cuerpo de PTFE
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 125 L/min
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco:3,5 m
- Tamaño máximo de partículas sólidas: 4 mm
- Consumo máximo de aire:19,3 NL/s
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 32 kg

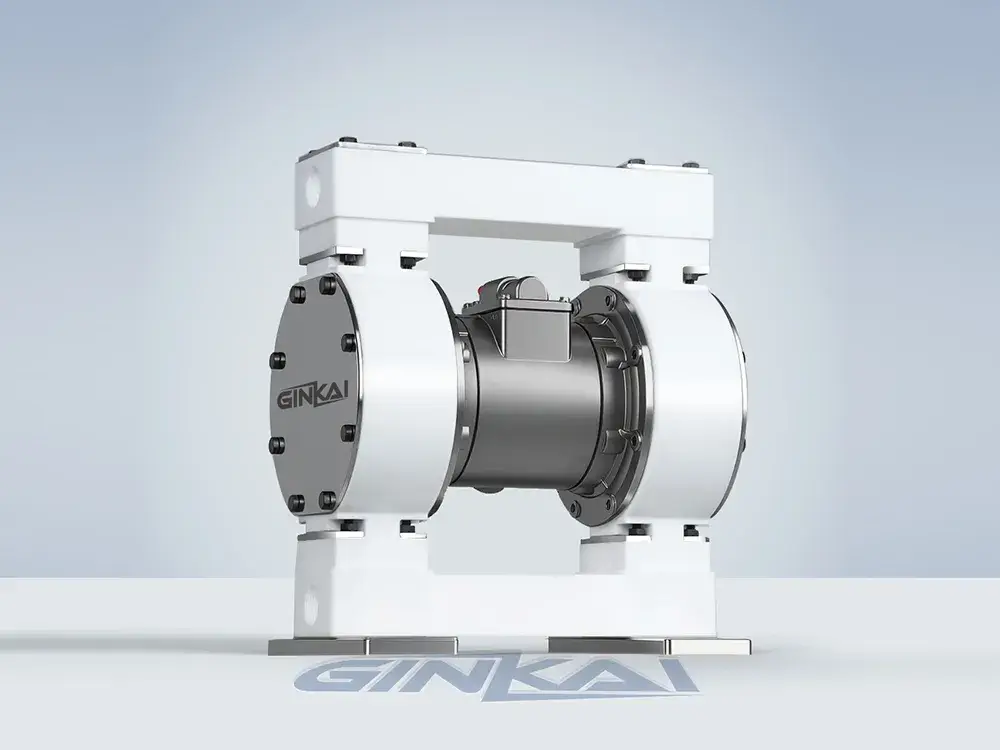

Bomba AODD de PTFE de 1” con cuerpo de PTFE y sección central de acero inoxidable
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 125 L/min
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco:3,5 m
- Tamaño máximo de partículas sólidas: 4 mm
- Consumo máximo de aire:19,3 NL/s
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 32 kg

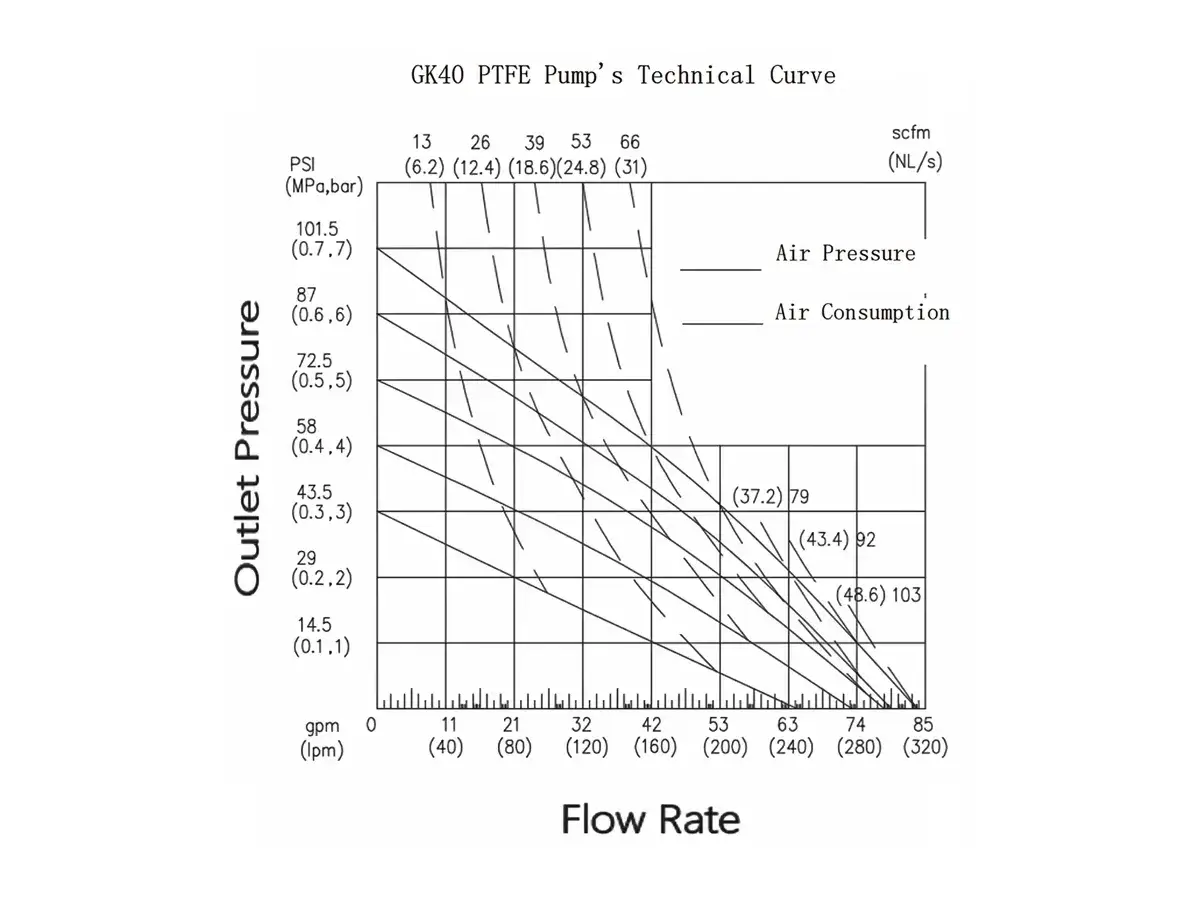

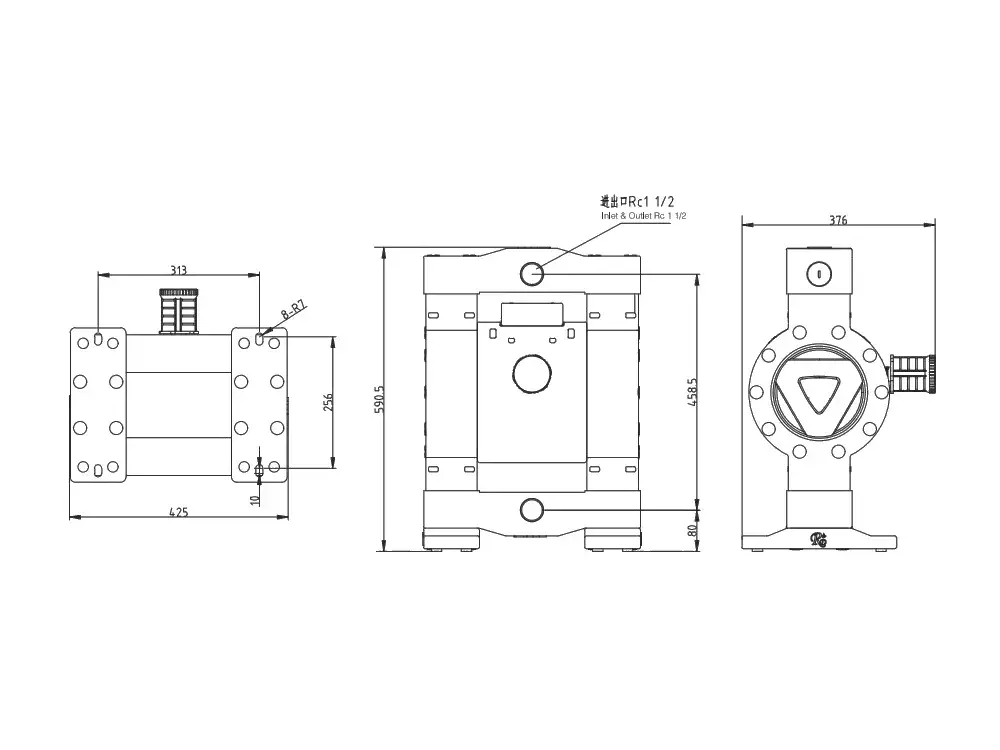

Bomba AODD de PTFE de 1½”
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 315 L/min
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco:4,5 m
- Tamaño máximo de partículas sólidas: 5 mm
- Consumo máximo de aire:48,6 NL/s
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido:1½"
- Conexión de salida de fluido:1½"
- Peso: 70 kg
