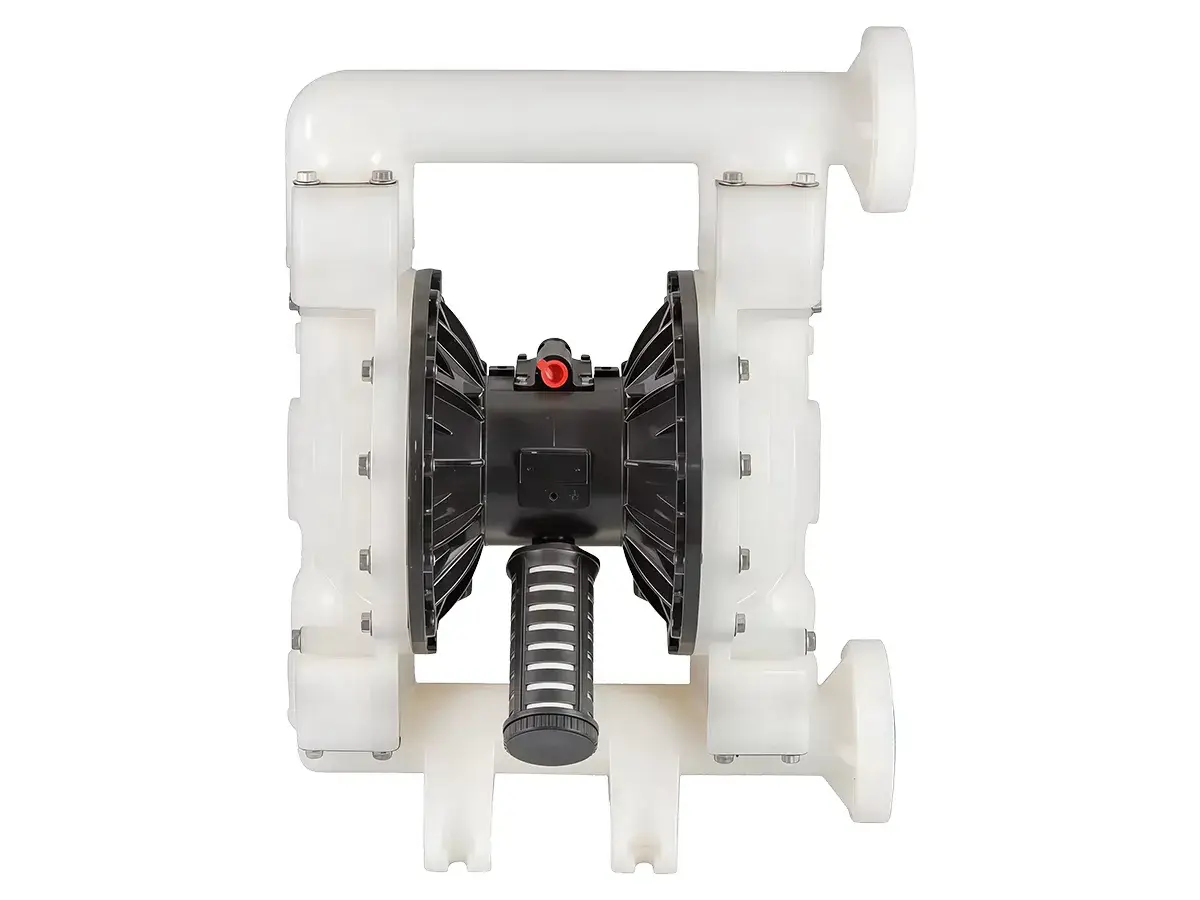

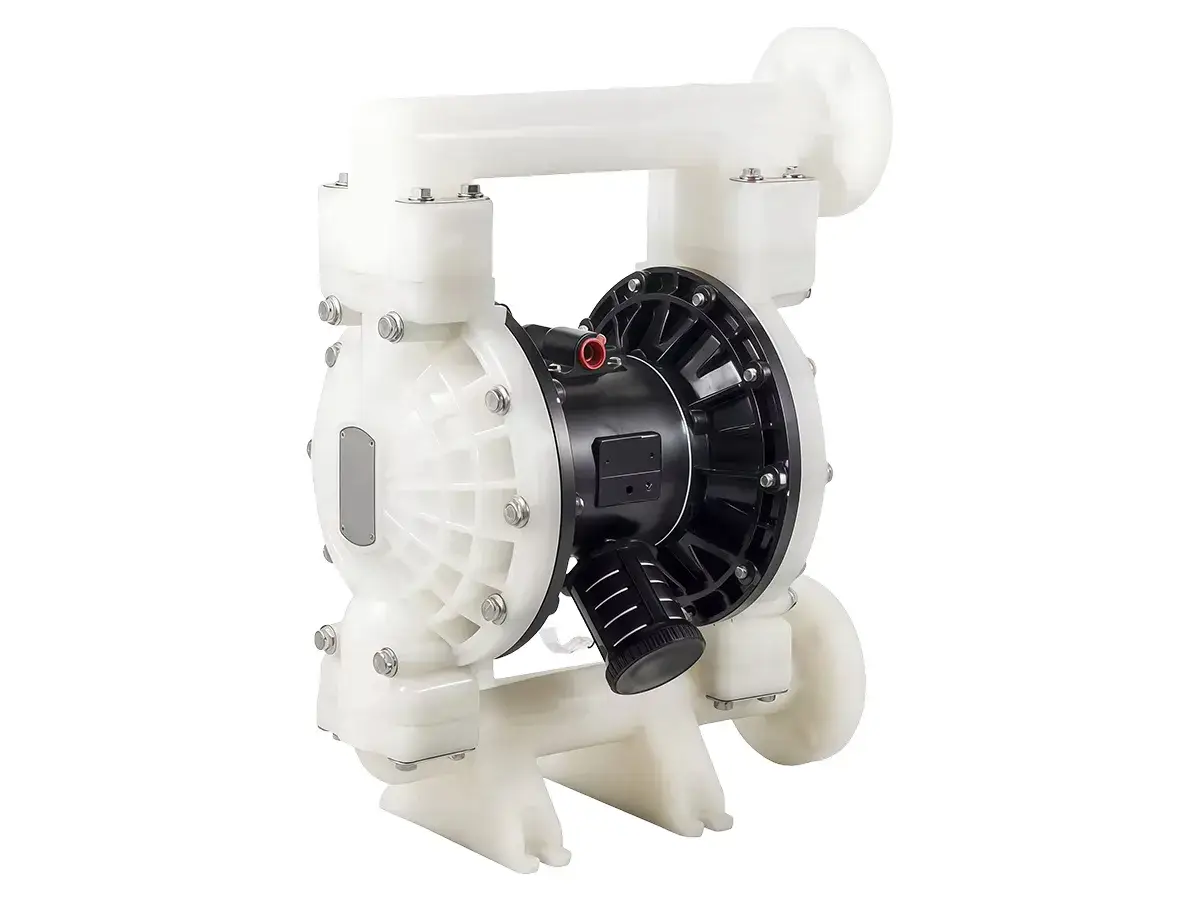

Bombas neumáticas de doble diafragma de PVDF (AODD)
- Presión máxima de trabajo: 100-120 psi / 0,70-0,84 MPa / 7,0-8,4 bar
- Caudal máximo: 5,0-270 gpm (19-1022 L/min)
- Frecuencia máxima de ciclos: 135-320 cpm
- Altura de aspiración en seco: 3-5 m
- Tamaño máximo de partículas sólidas: 0,06-0,37" (1,5-9,4 mm)
- Consumo máximo de aire: 7,0-180 scfm (3,5-90 L/s)
Las bombas neumáticas de doble diafragma de PVDF GINKAI utilizan aire comprimido para el trasvase de fluidos mediante el movimiento alternativo de dos diafragmas. El cuerpo de PVDF ofrece una alternativa no metálica para procesos donde la compatibilidad química es un criterio importante, incluidos determinados ácidos, álcalis y otros productos químicos industriales.
La gama comprende modelos de 1/4" a 3", con diferentes capacidades de caudal, presión, aspiración y paso de sólidos según el tamaño. La selección de la bomba debe considerar la composición, concentración y temperatura del fluido, así como los materiales de los diafragmas, bolas, asientos y demás componentes en contacto con el producto.

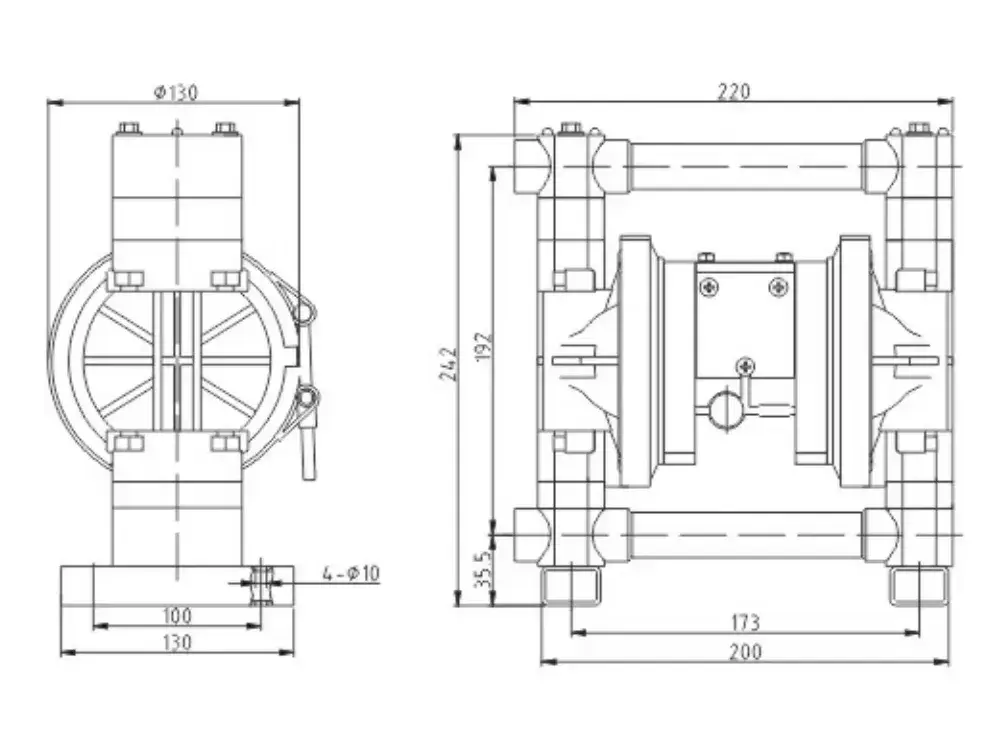

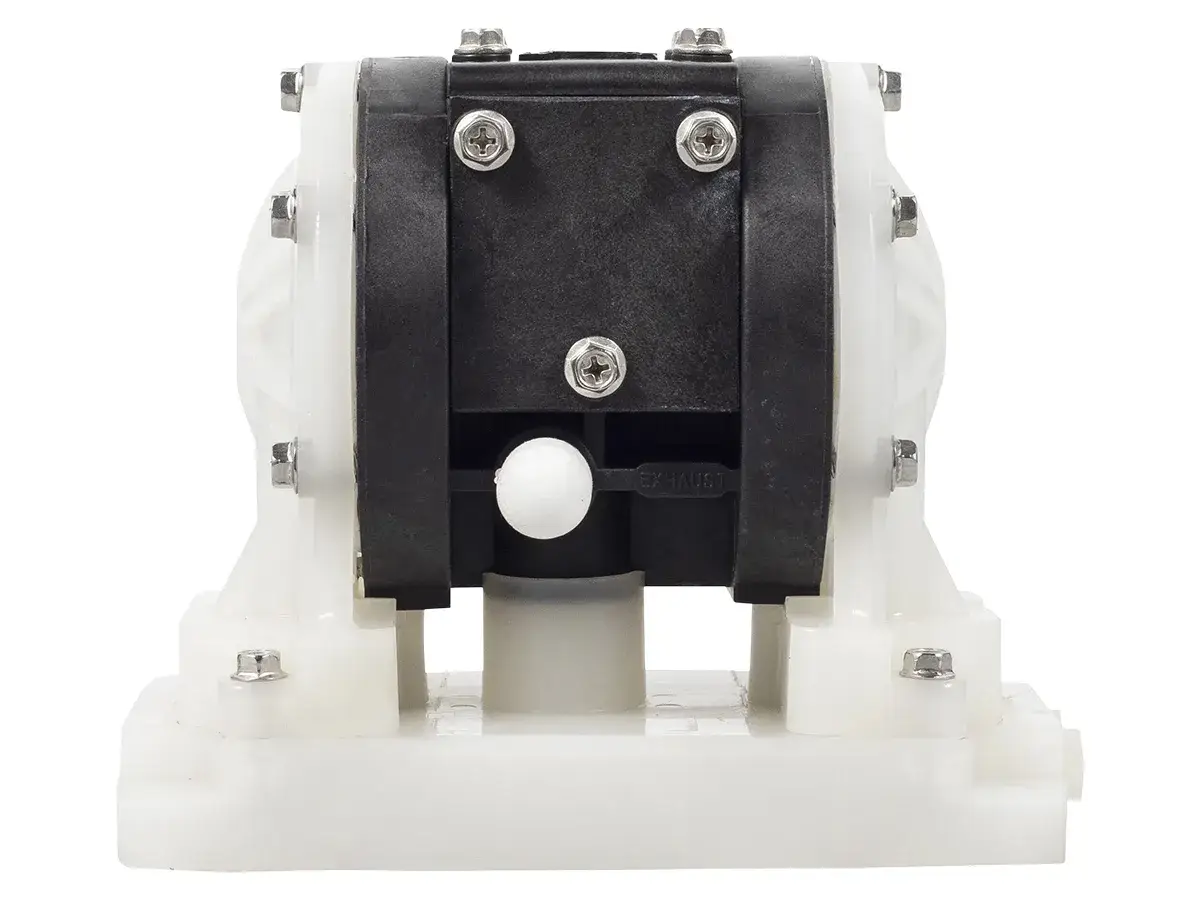

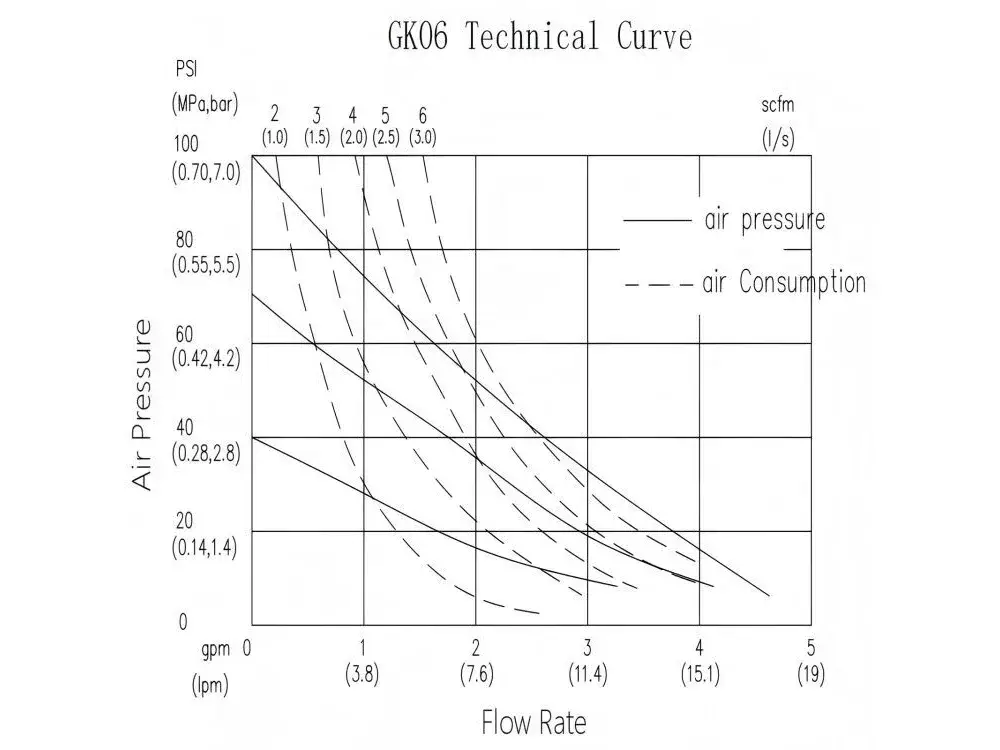

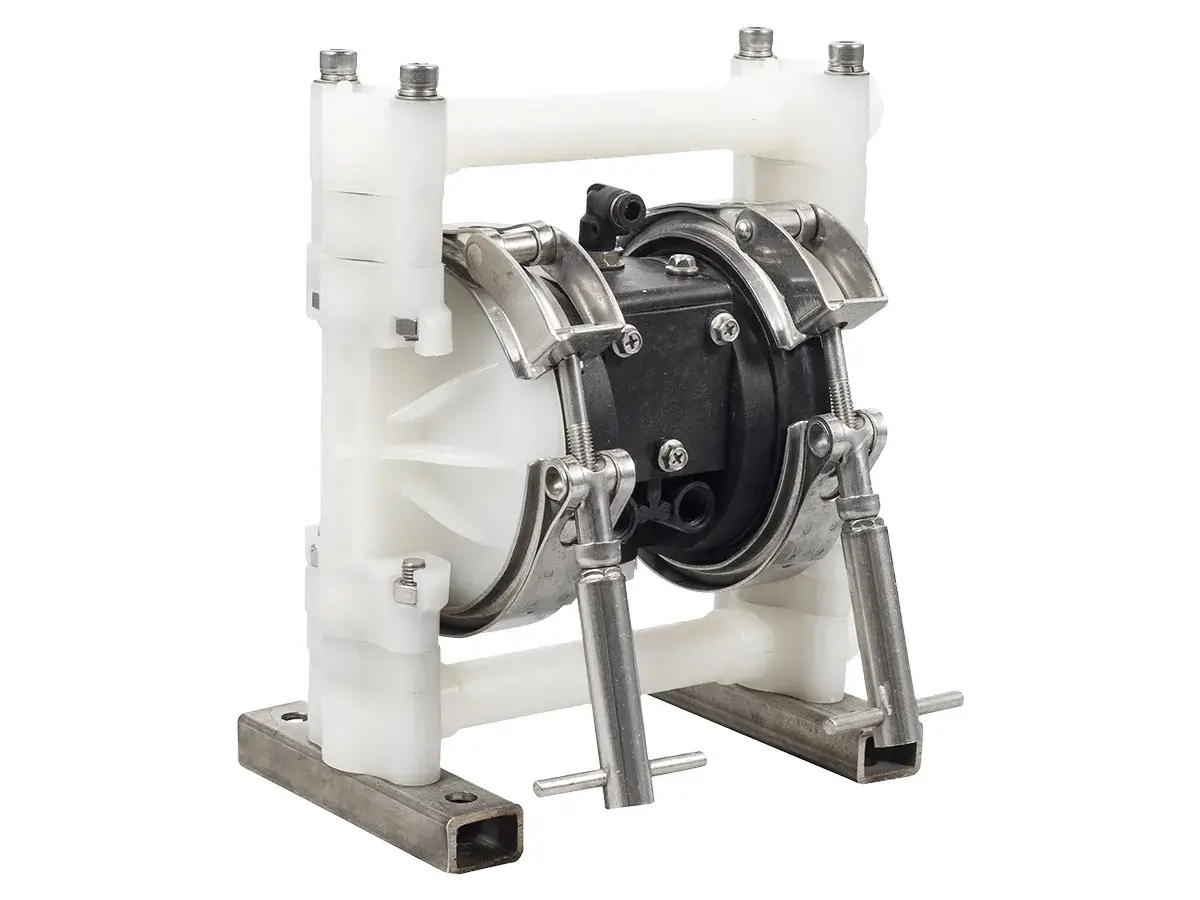

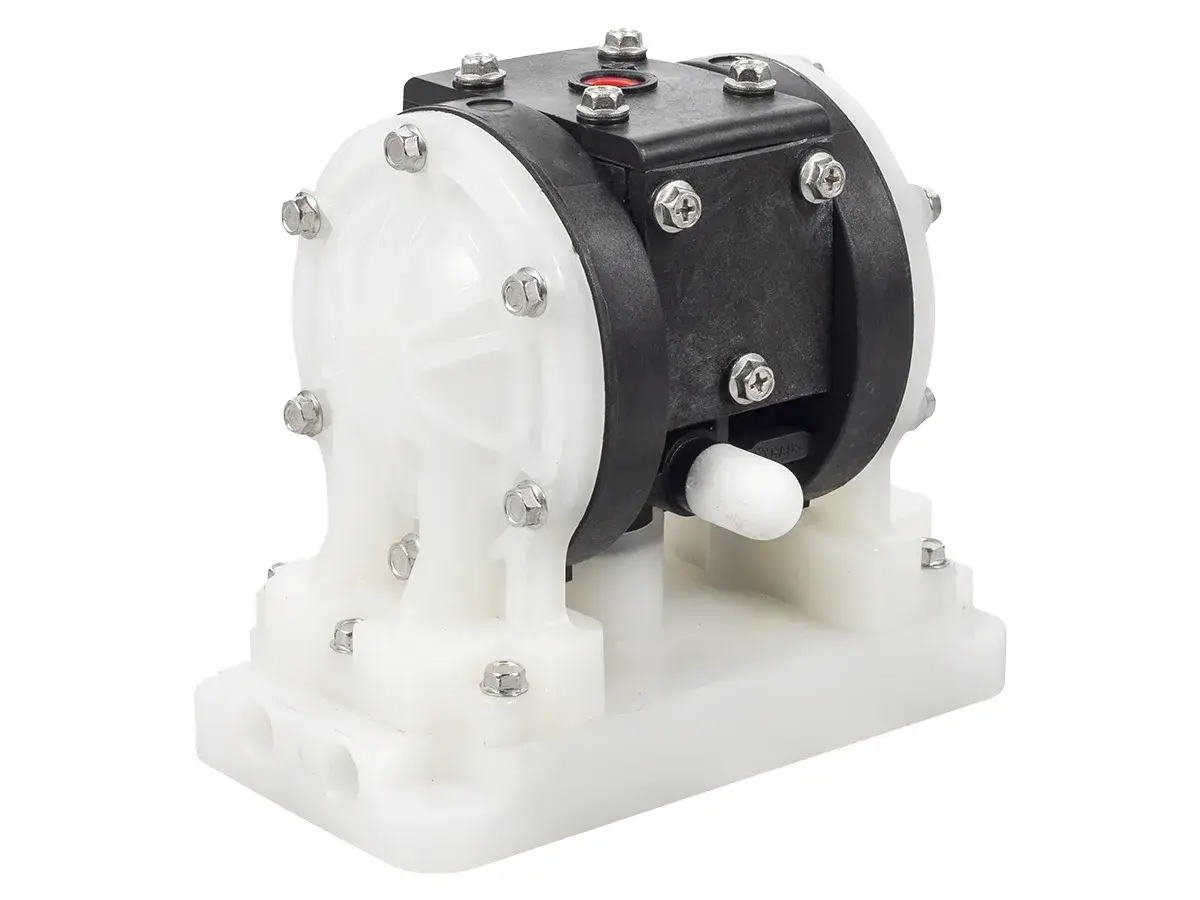

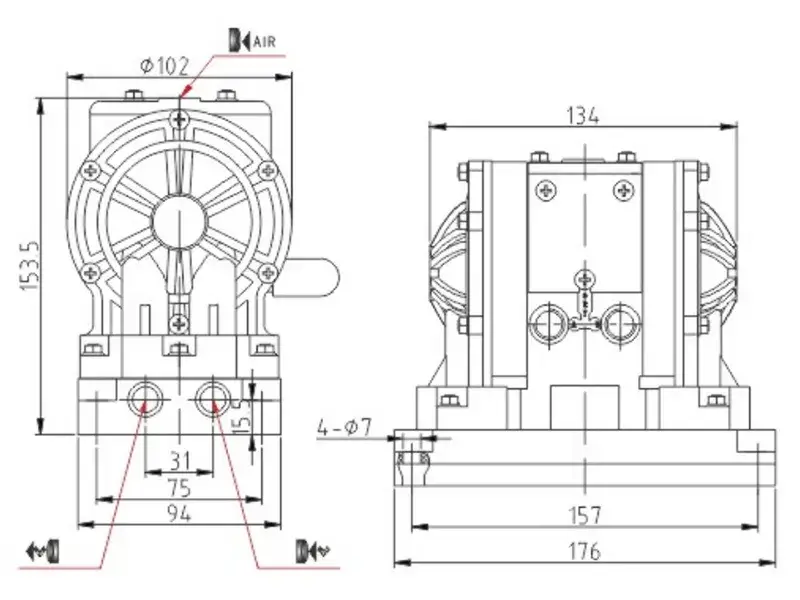

Bomba AODD de PVDF de 1/4"
Bomba neumática de doble diafragma de PVDF de 1/4" para el trasvase de determinados ácidos, álcalis y productos químicos corrosivos
- Presión máxima de trabajo: 100 psi / 0,70 MPa / 7,0 bar
- Caudal máximo: 5,0 gpm (19 L/min)
- Frecuencia máxima de ciclos: 320 cpm
- Altura de aspiración en seco: 3 m
- Tamaño máximo de partículas sólidas: 0,06" (1,5 mm)
- Consumo máximo de aire: 7,0 scfm (3,5 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 1/4"
- Conexión de salida de fluido: 1/4"
- Peso: 4,6 kg

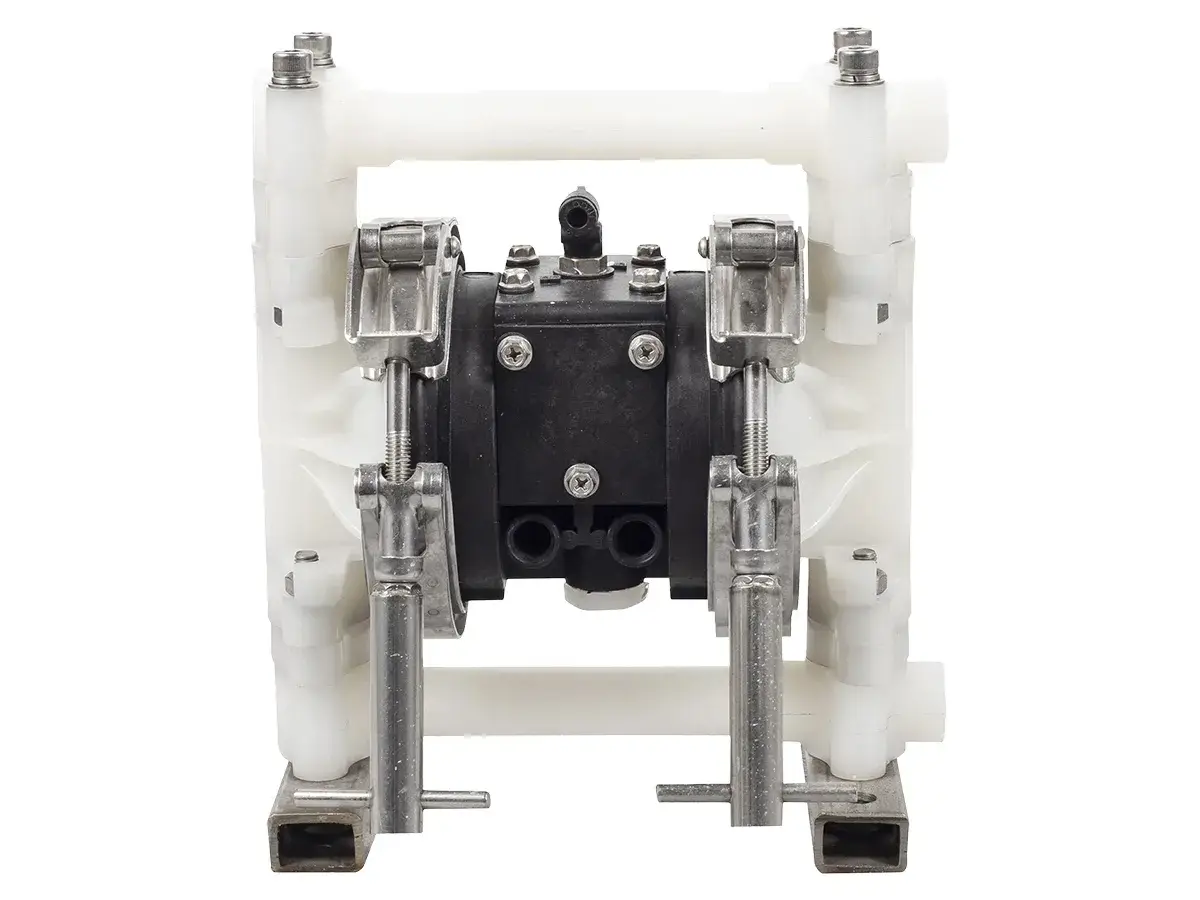

Bomba AODD de PVDF de 3/8"
- Presión máxima de trabajo: 100 psi / 0,70 MPa / 7,0 bar
- Caudal máximo: 7 gpm (26,5 L/min)
- Frecuencia máxima de ciclos: 330 cpm
- Altura de aspiración en seco: 3,7 m
- Tamaño máximo de partículas sólidas: 1/16" (1,6 mm)
- Consumo máximo de aire: 18 scfm (9 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 3/8"
- Conexión de salida de fluido: 3/8"
- Peso: 3,5 kg

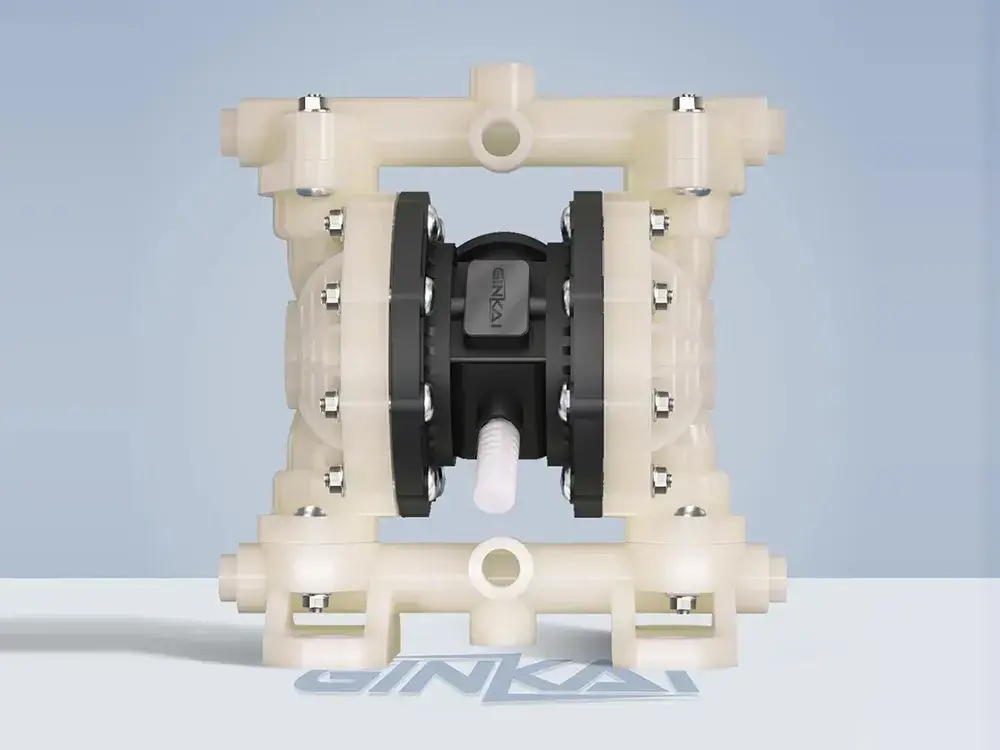

Bomba AODD de PVDF de 1/2"
- Presión máxima de trabajo: 100 psi / 0,70 MPa / 7,0 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 4,6 kg

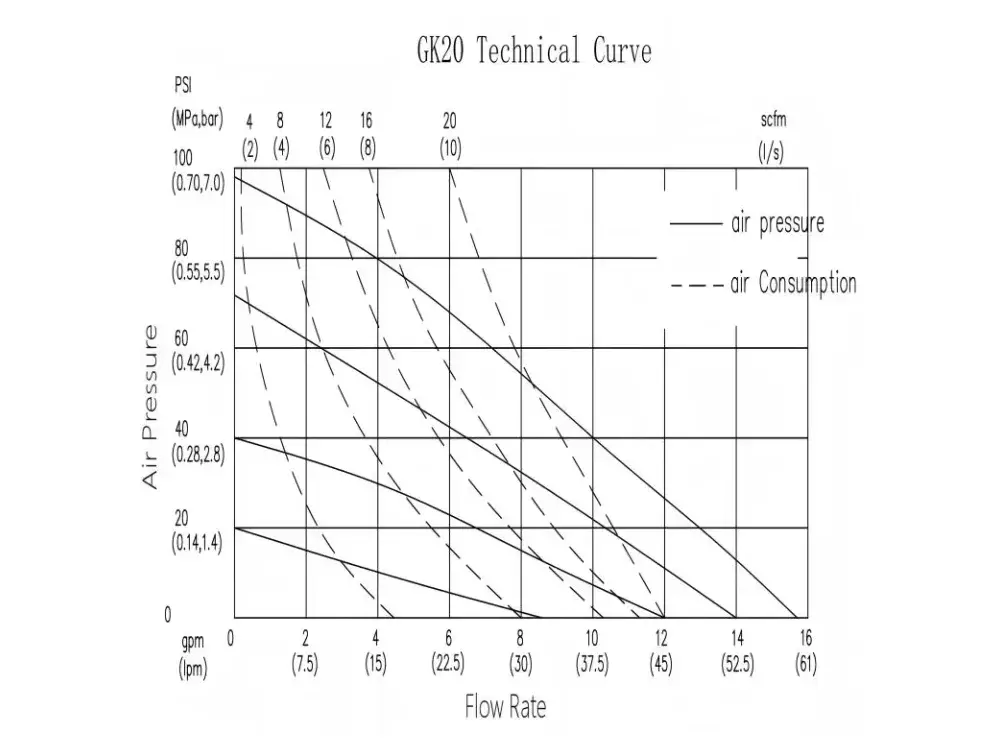

Bomba AODD de PVDF de 3/4"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 16 gpm (61 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 3/4"
- Conexión de salida de fluido: 3/4"
- Peso: 3,5 kg

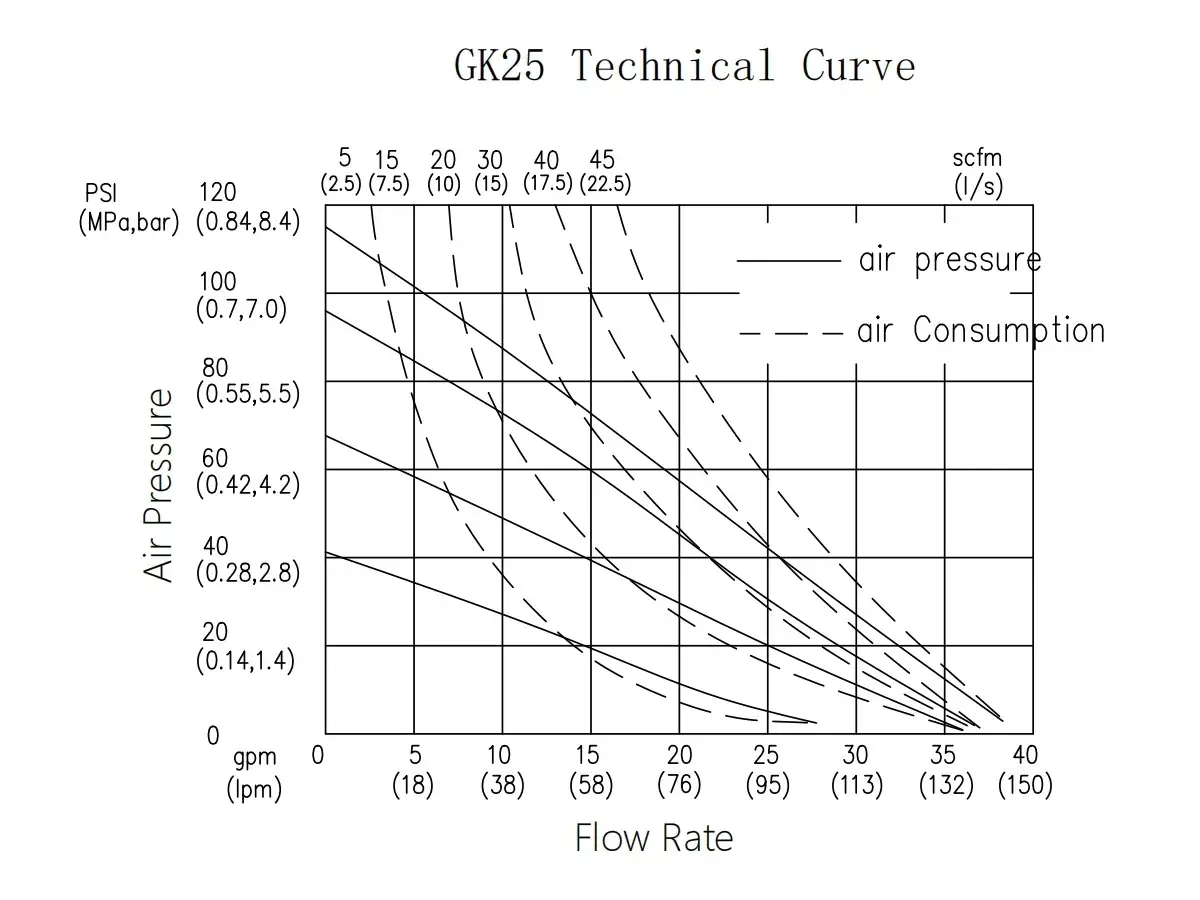

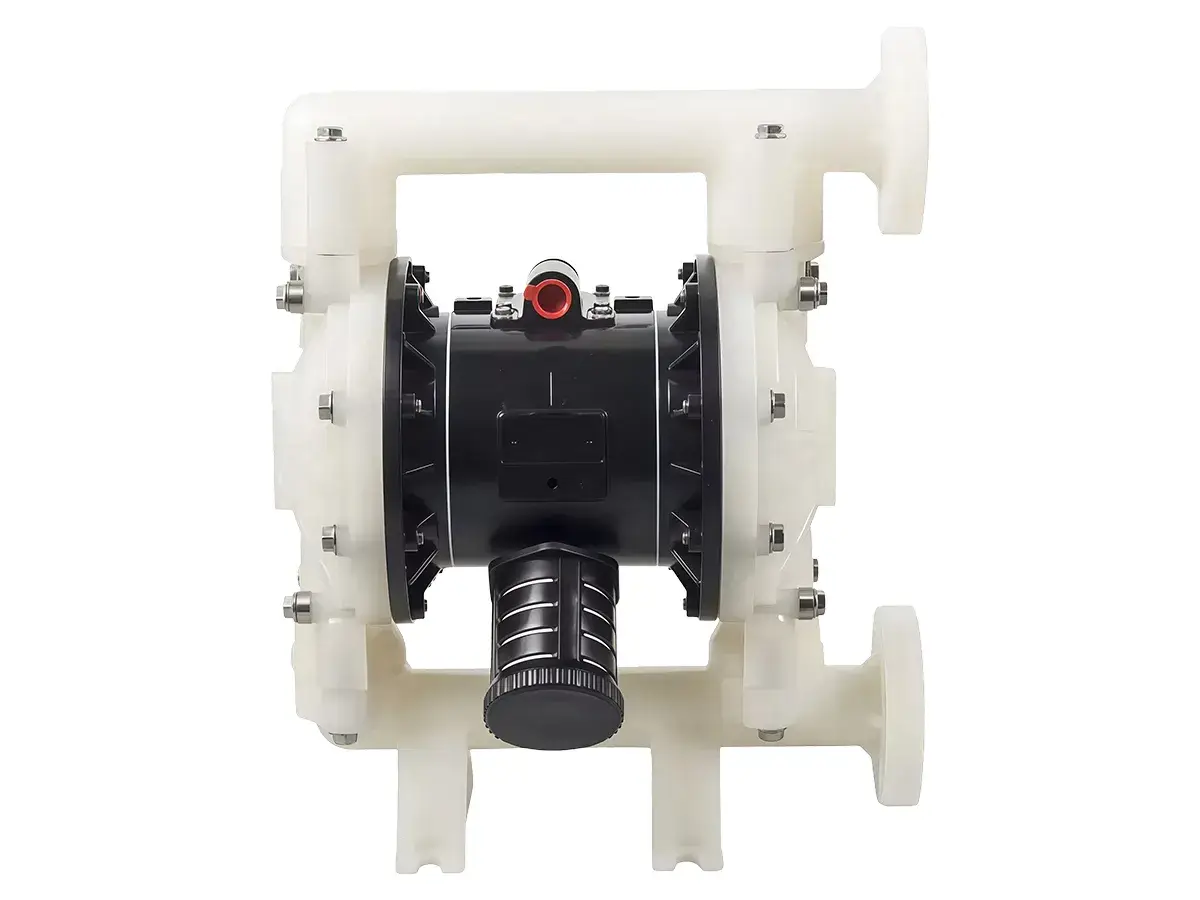

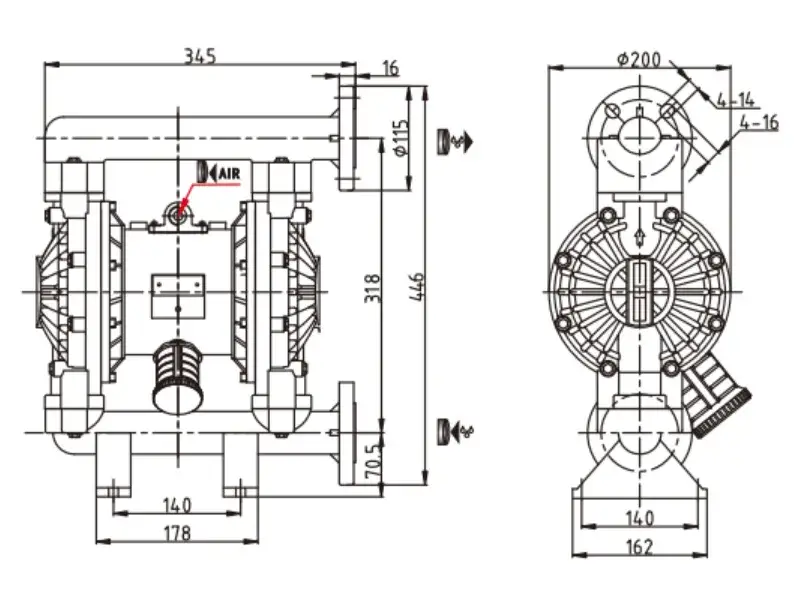

Bomba AODD de PVDF de 1"
Bomba neumática de doble diafragma de PVDF de 1" para el trasvase de productos químicos corrosivos compatibles
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg

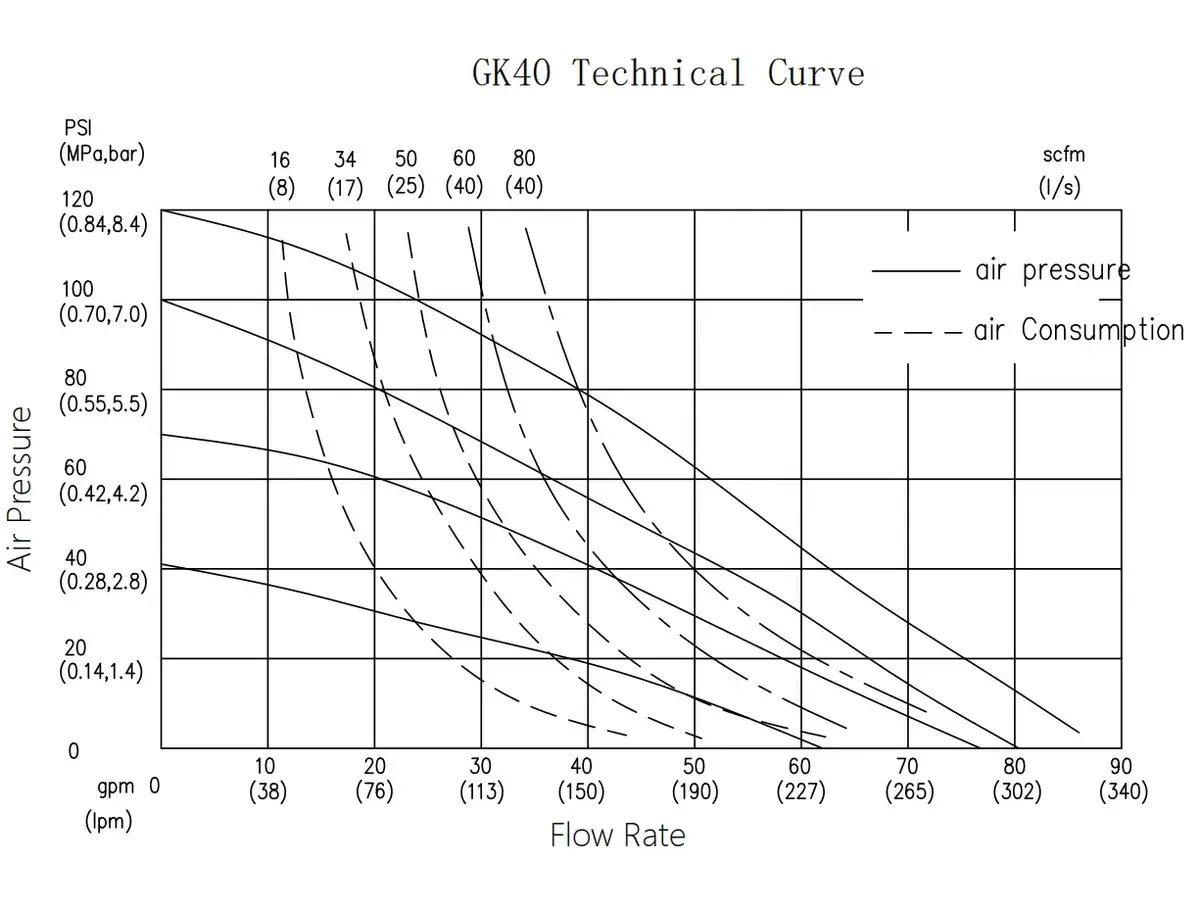

Bomba AODD de PVDF de 1½"
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg

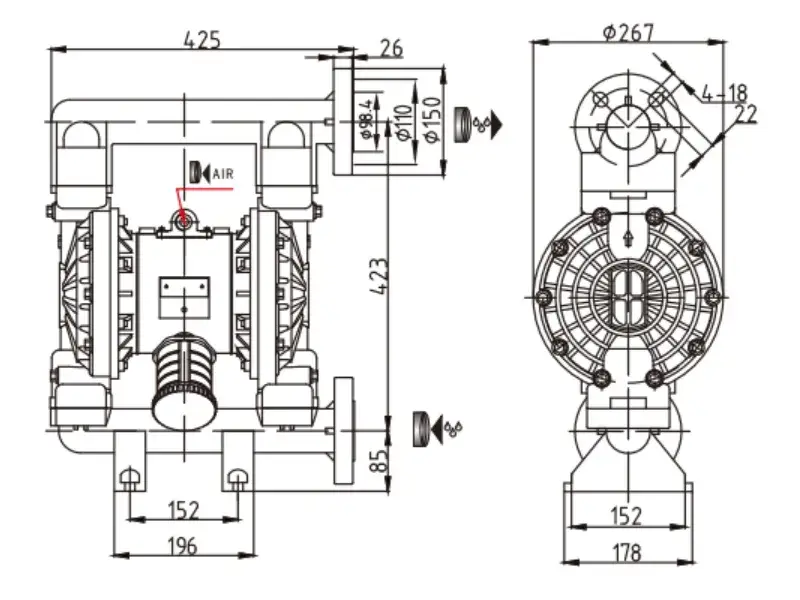

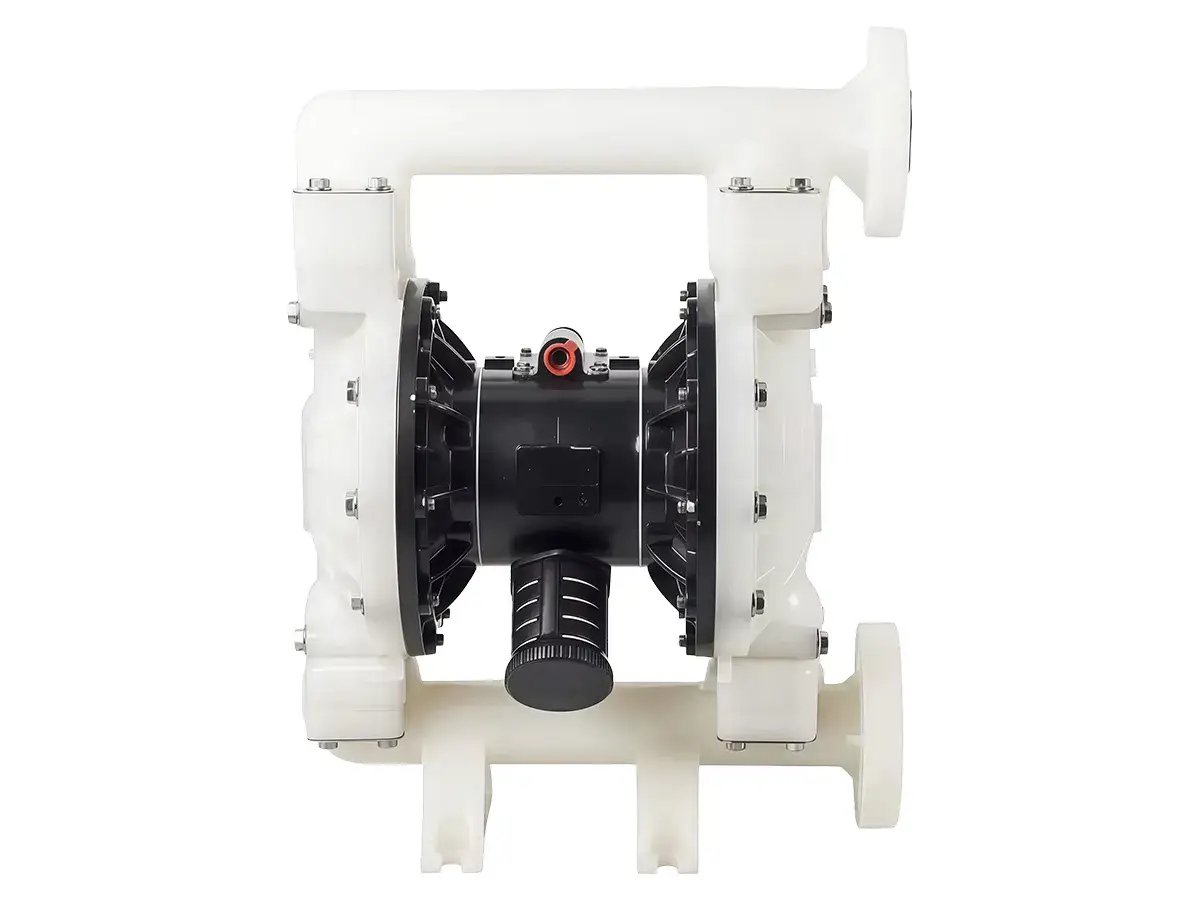

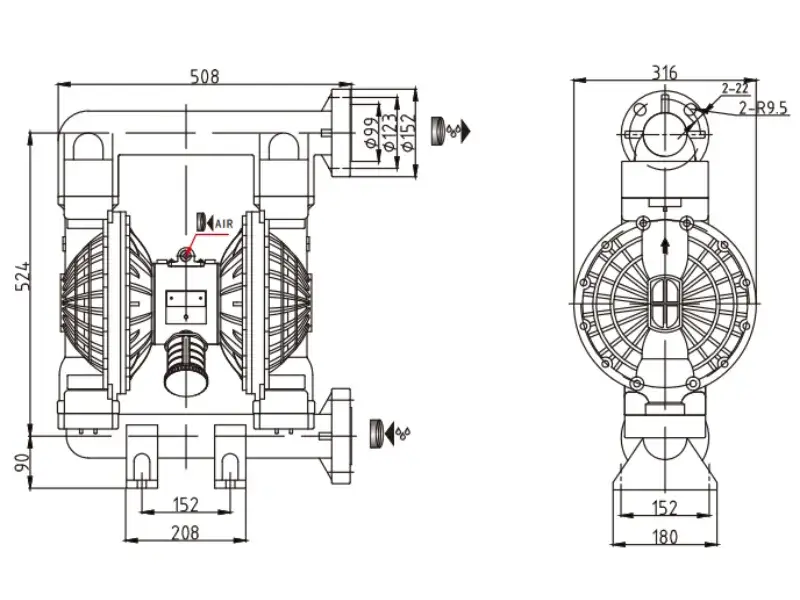

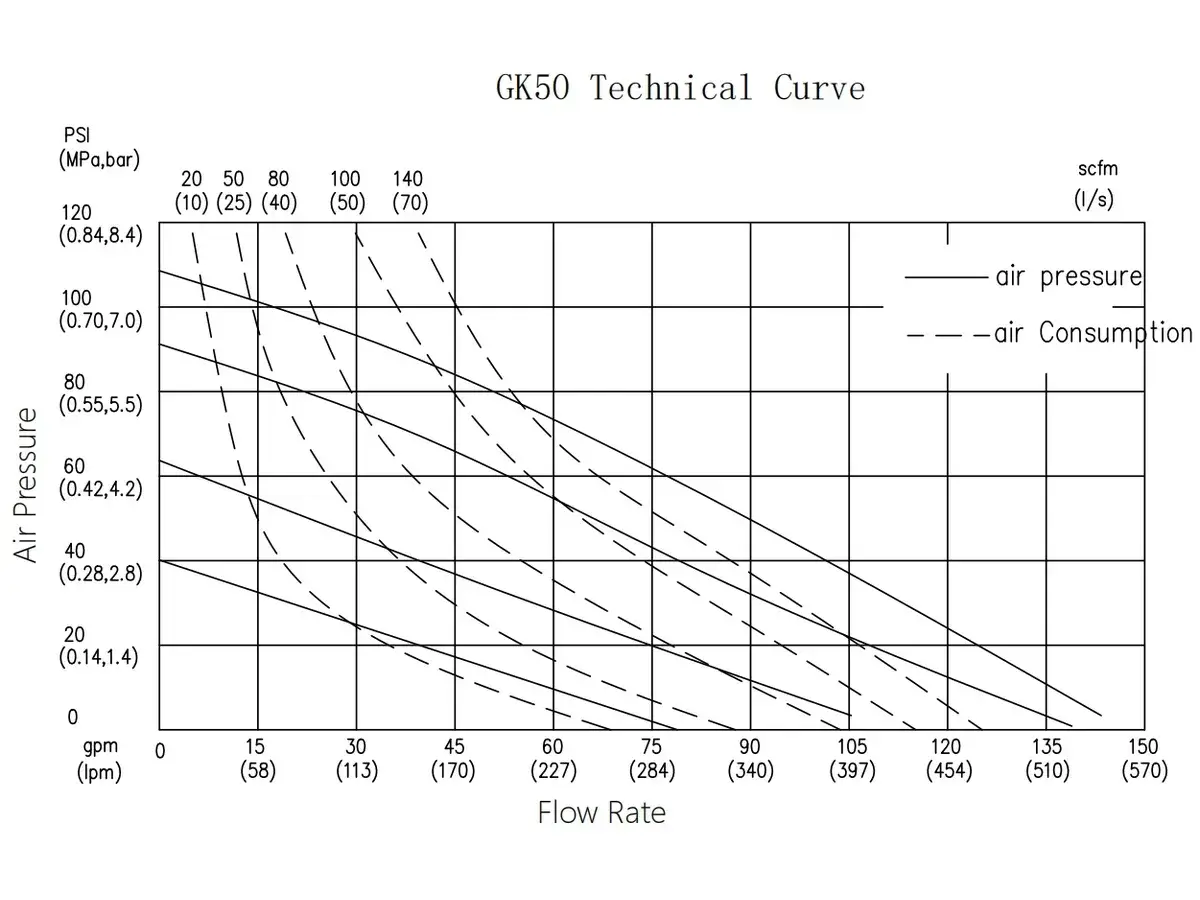

Bomba AODD de PVDF de 2"
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso: 22 kg

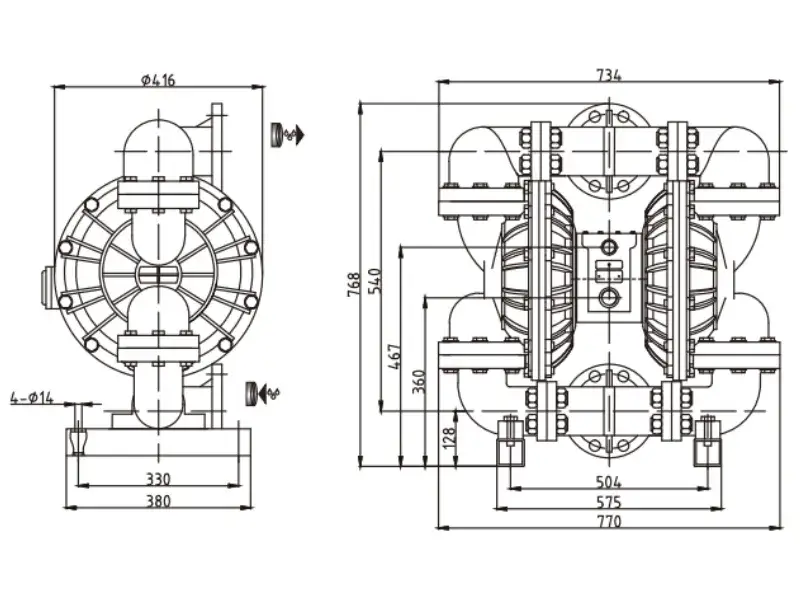

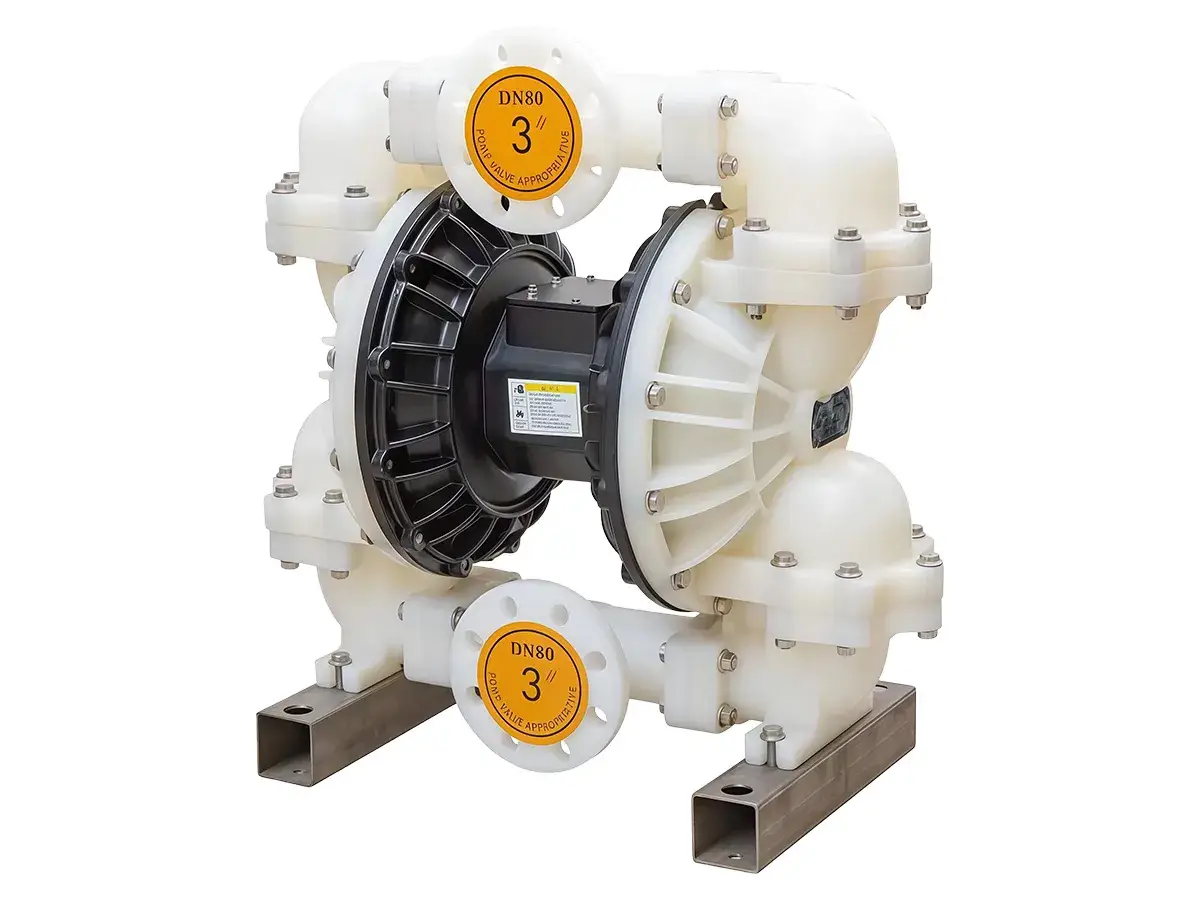

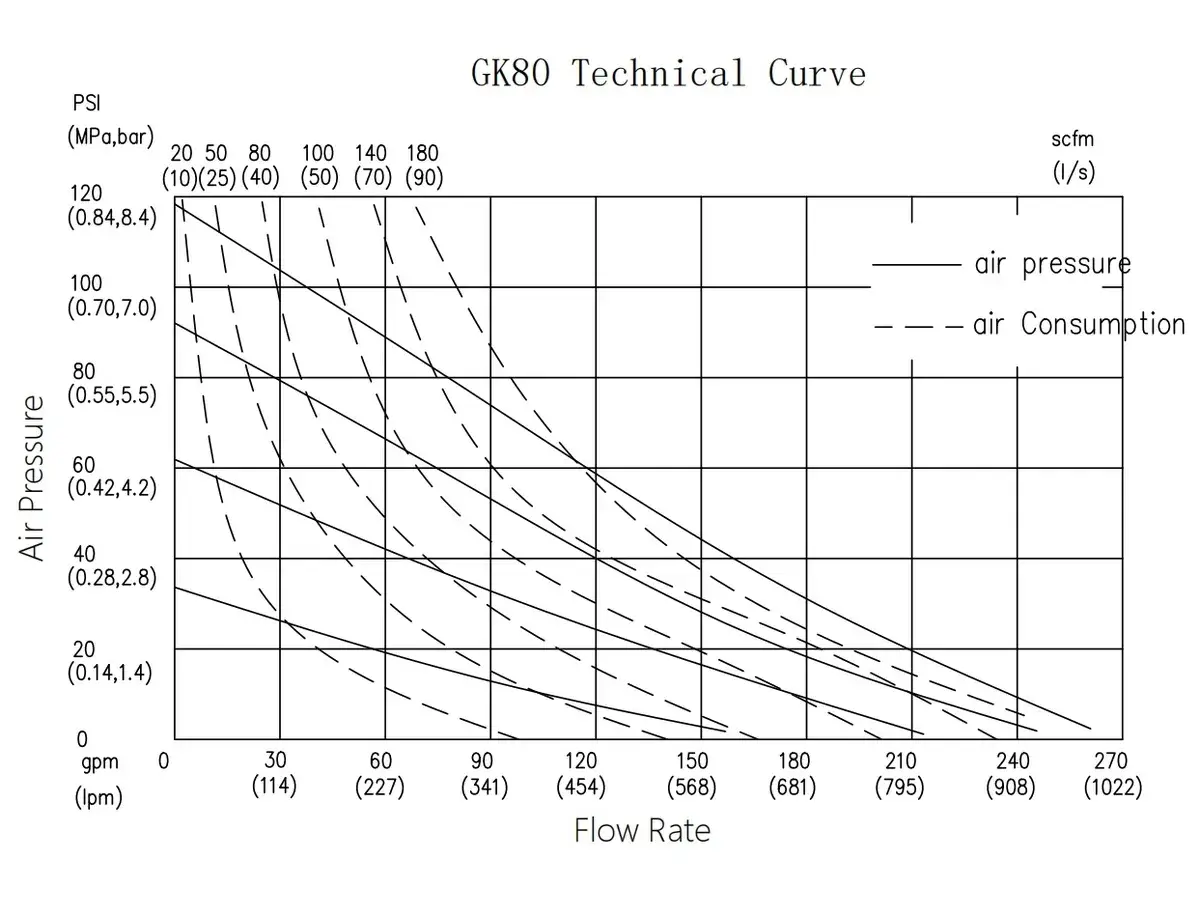

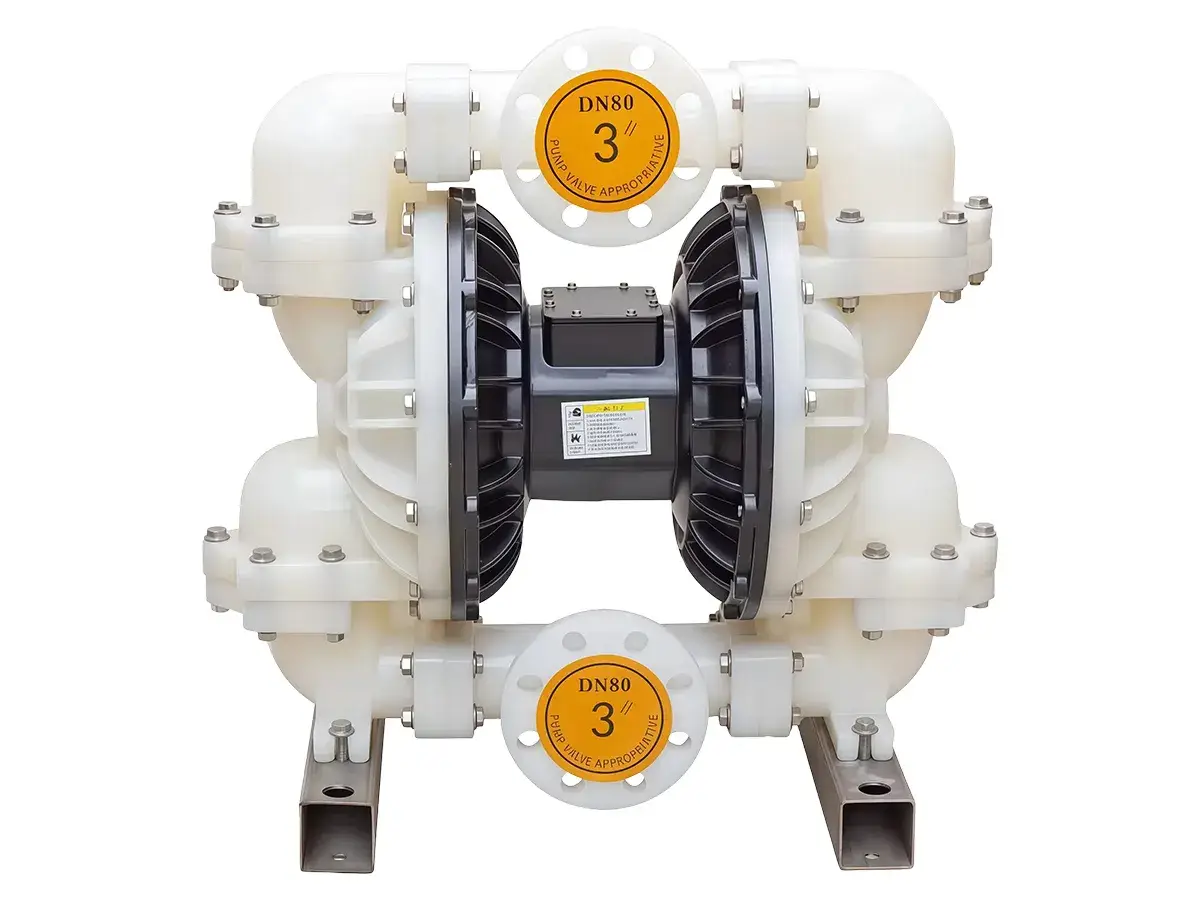

Bomba AODD de PVDF de 3"
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 270 gpm (1022 L/min)
- Frecuencia máxima de ciclos: 135 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,37" (9,4 mm)
- Consumo máximo de aire: 180 scfm (90 L/s)
- Conexión de entrada de aire: 3/4"
- Conexión de escape de aire: 1"
- Conexión de entrada de fluido: 3"
- Conexión de salida de fluido: 3"
- Peso: 51 kg
