Bombas neumáticas de doble diafragma de PP (AODD)
- Presión máxima de trabajo: 100-120 psi / 0,7-0,84 MPa / 7-8,4 bar
- Caudal máximo: 5,0-270 gpm (19-1022 L/min)
- Frecuencia máxima de ciclos: 135-320 cpm
- Altura de aspiración en seco: 3-5 m
- Tamaño máximo de partículas sólidas: 0,06-0,37" (1,5-9,4 mm)
- Consumo máximo de aire: 7.0-180 scfm (3.5-90 L/s)
Las bombas neumáticas de doble diafragma de PP GINKAI utilizan aire comprimido para el trasvase de fluidos mediante el movimiento alternativo de dos diafragmas. El cuerpo de polipropileno ofrece una opción no metálica para aplicaciones industriales donde la compatibilidad química de los materiales es un criterio importante de selección.
La gama incluye tamaños de 1/4" a 3", así como distintas configuraciones de conexión y de la sección central. Algunos modelos están disponibles con sección central de PP o de aleación de aluminio. La selección debe considerar el fluido bombeado, su concentración y temperatura, la presencia de sólidos y los materiales de los diafragmas, bolas, asientos y demás componentes en contacto con el producto.

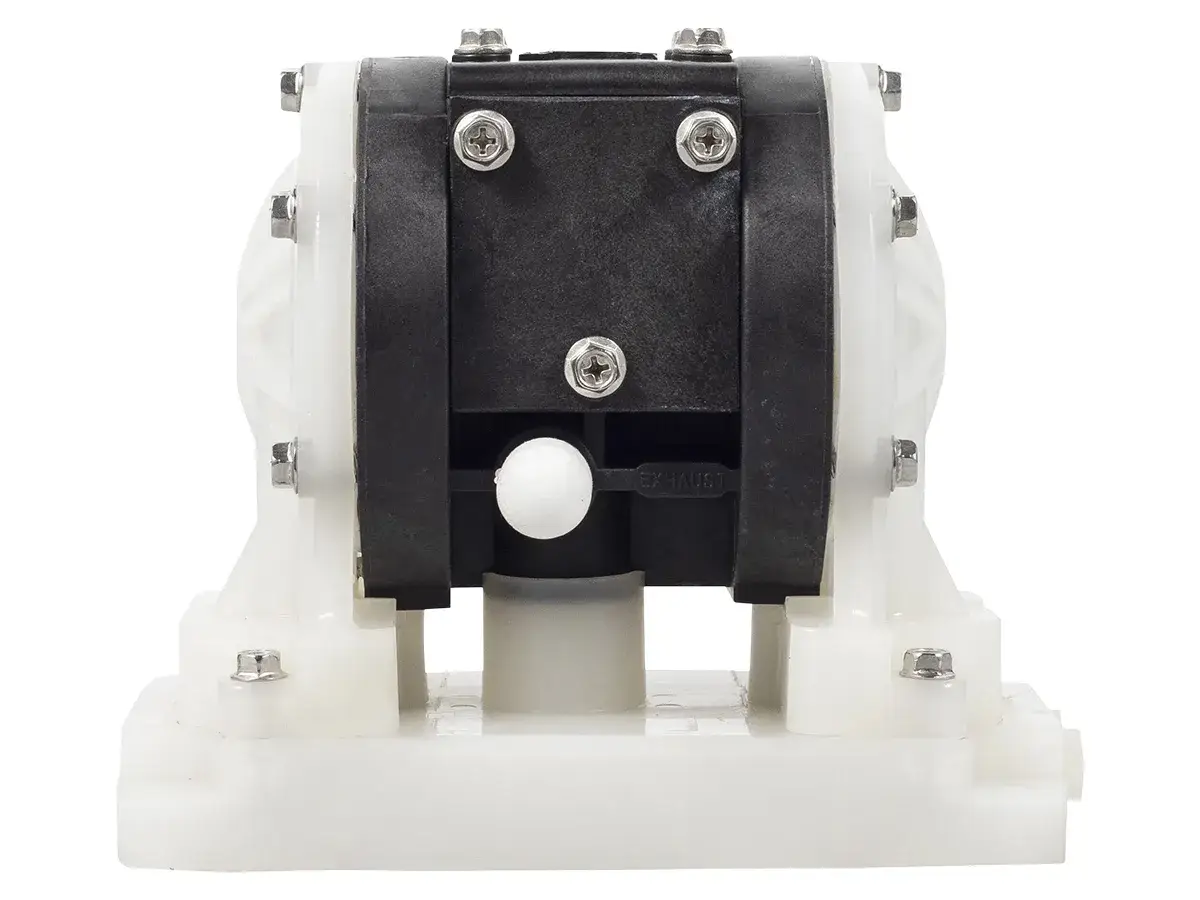

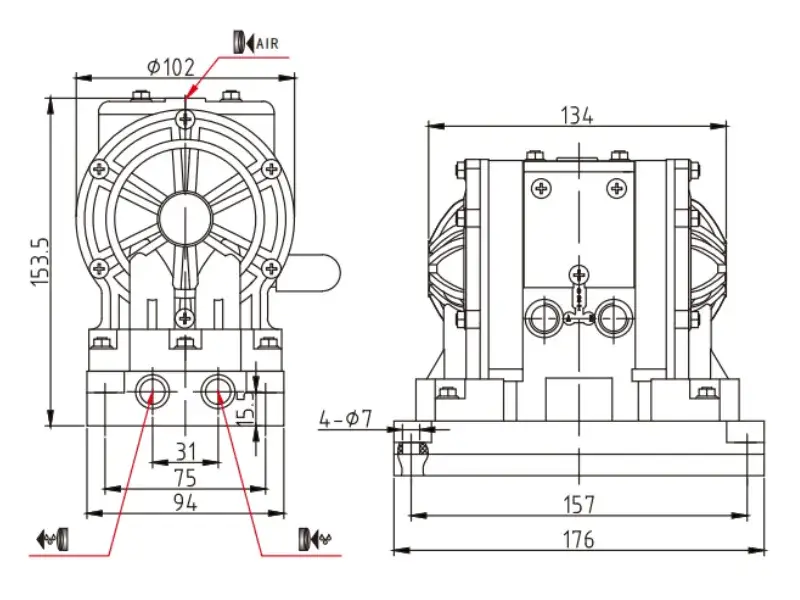

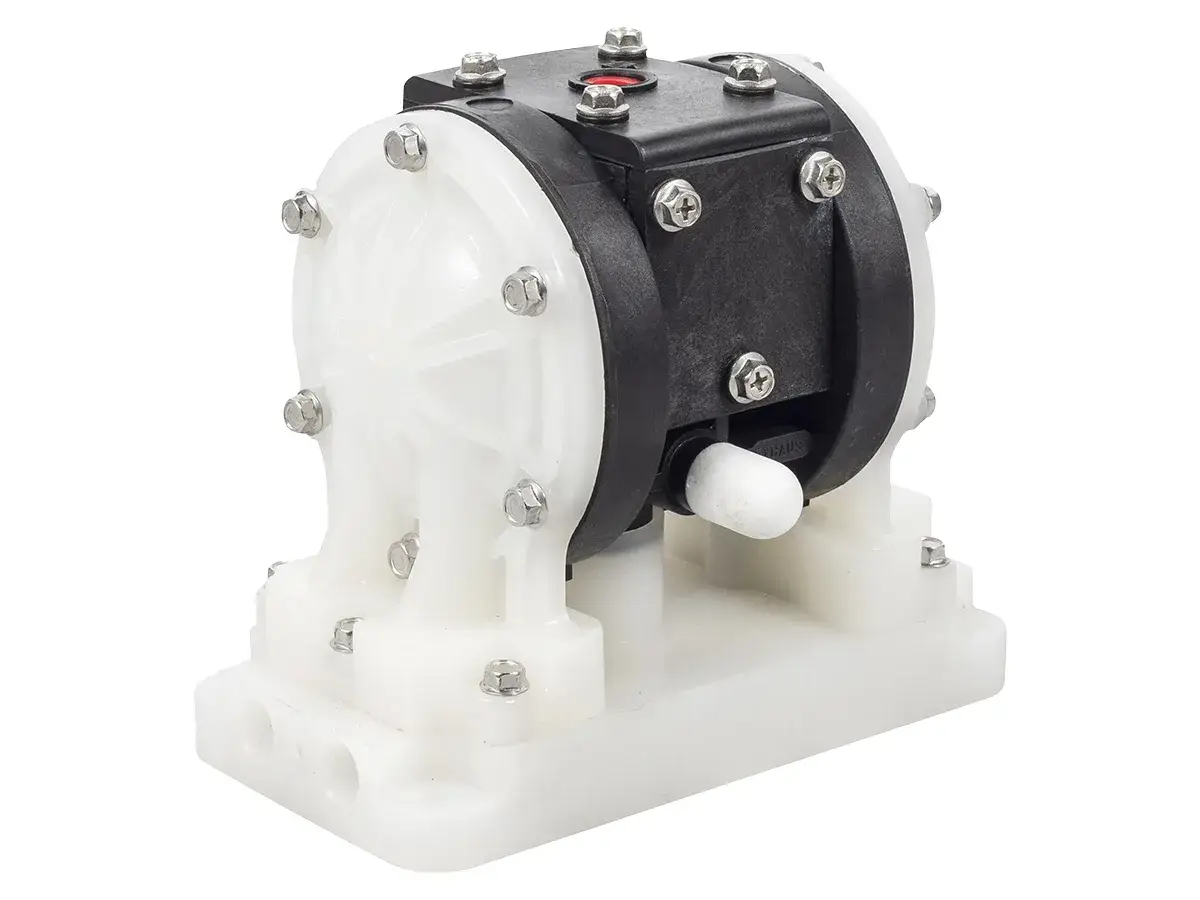

Bomba AODD de PP de 1/4"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 5,0 gpm (19 L/min)
- Frecuencia máxima de ciclos: 320 cpm
- Altura de aspiración en seco: 3 m
- Tamaño máximo de partículas sólidas: 0,06" (1,5 mm)
- Consumo máximo de aire: 7,0 scfm (3,5 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 1/4"
- Conexión de salida de fluido: 1/4"
- Peso:1,1 kg

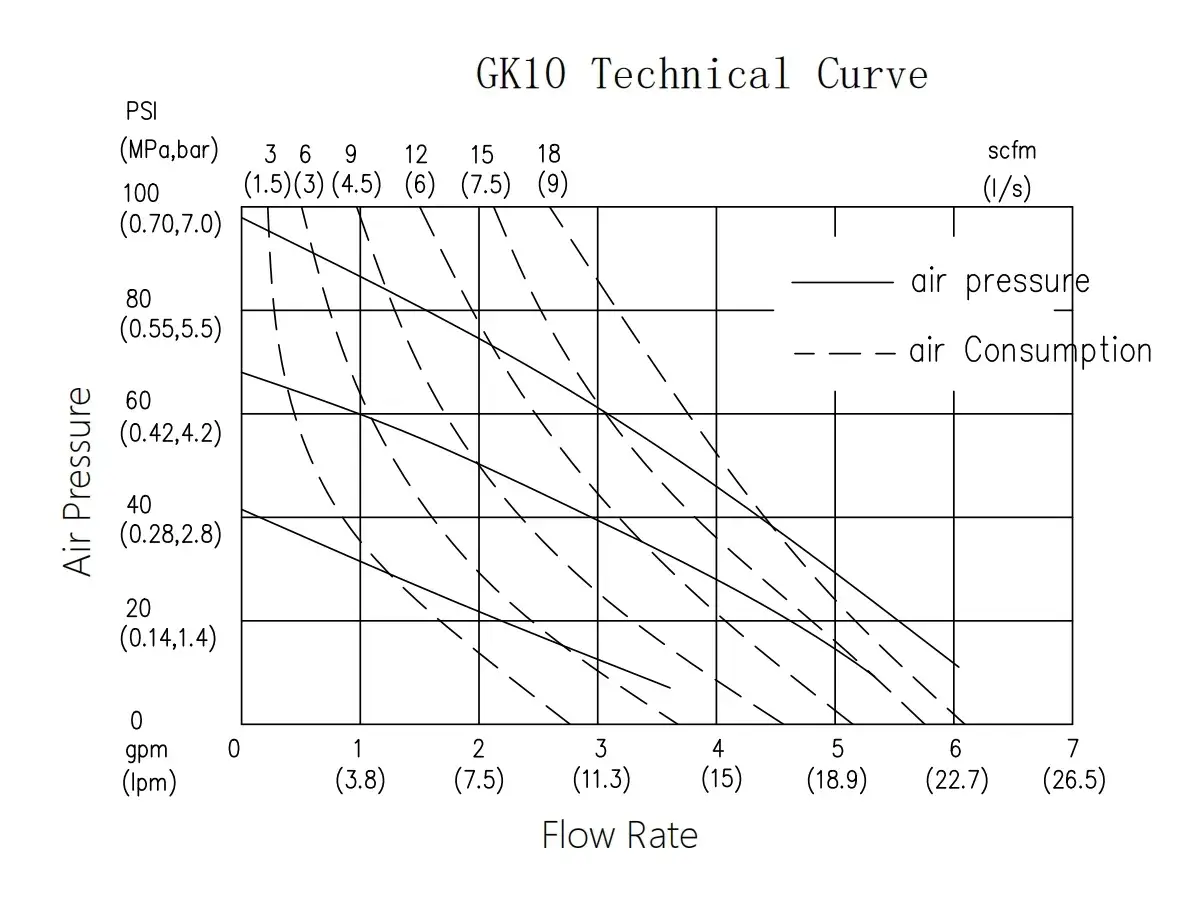

Bomba AODD de PP de 3/8"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 7,0 gpm (26,5 L/min)
- Frecuencia máxima de ciclos: 330 cpm
- Altura de aspiración en seco: 3,7 m
- Tamaño máximo de partículas sólidas: 1/16" (1,6 mm)
- Consumo máximo de aire: 18 scfm (9 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 3/8"
- Conexión de salida de fluido: 3/8"
- Peso: 3,0 kg

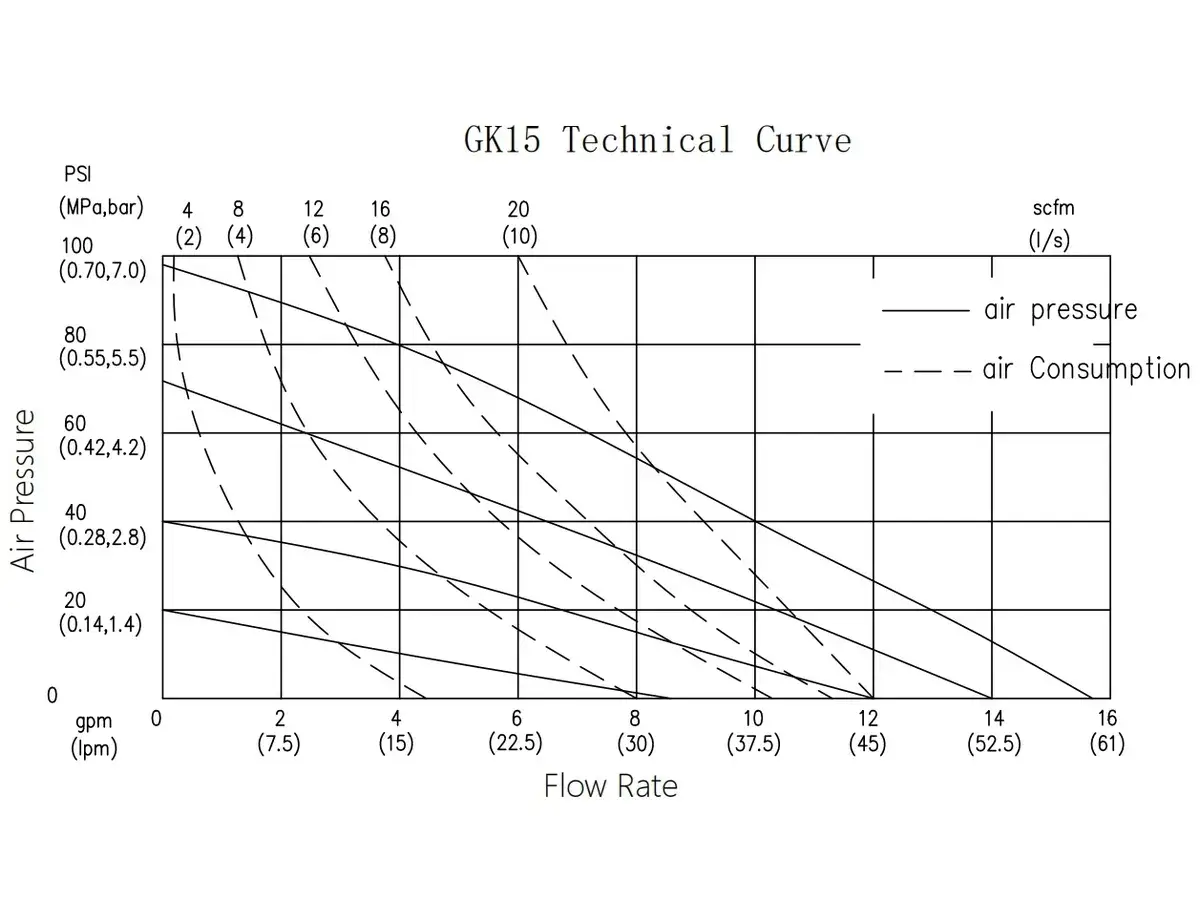

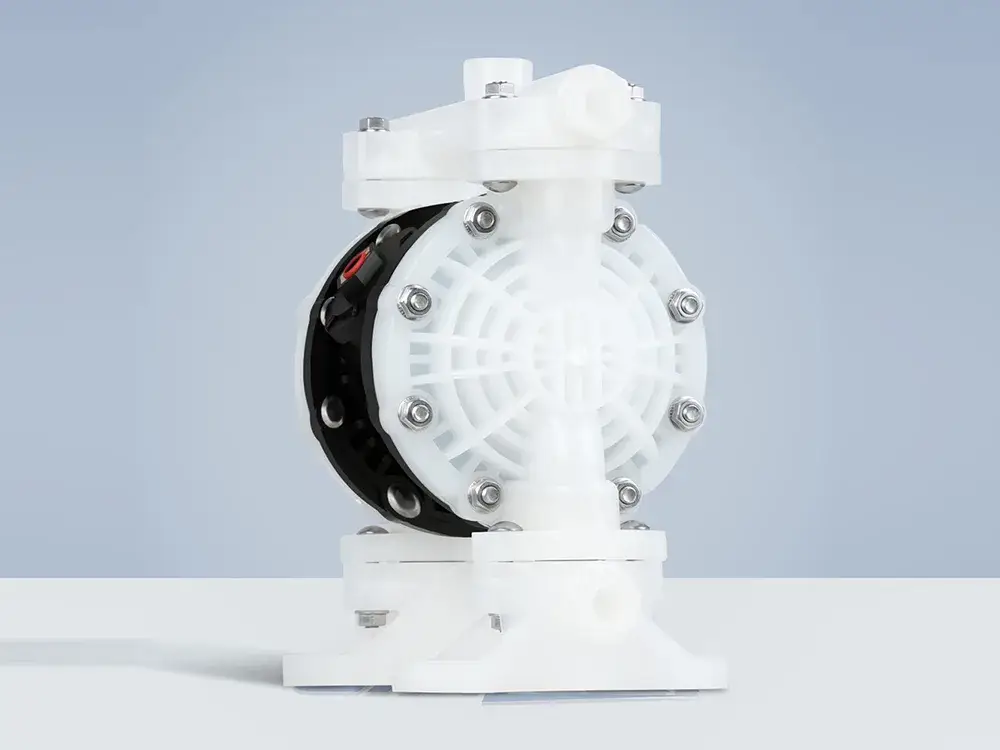

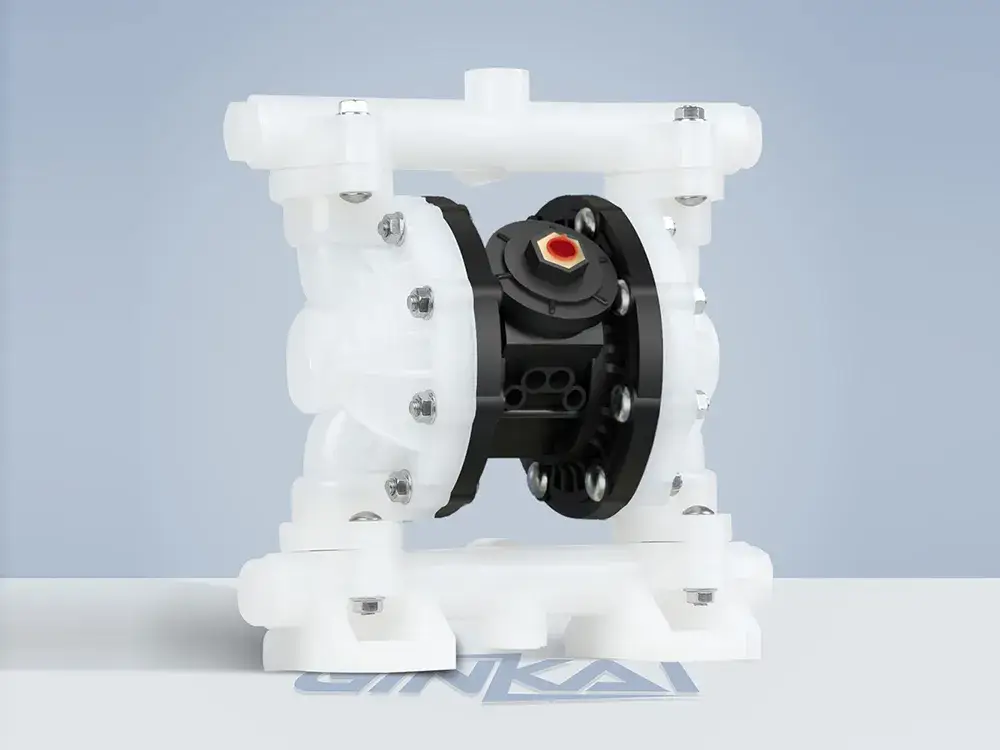

Bomba AODD de PP de 1/2” con sección central de PP
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 3,4 kg

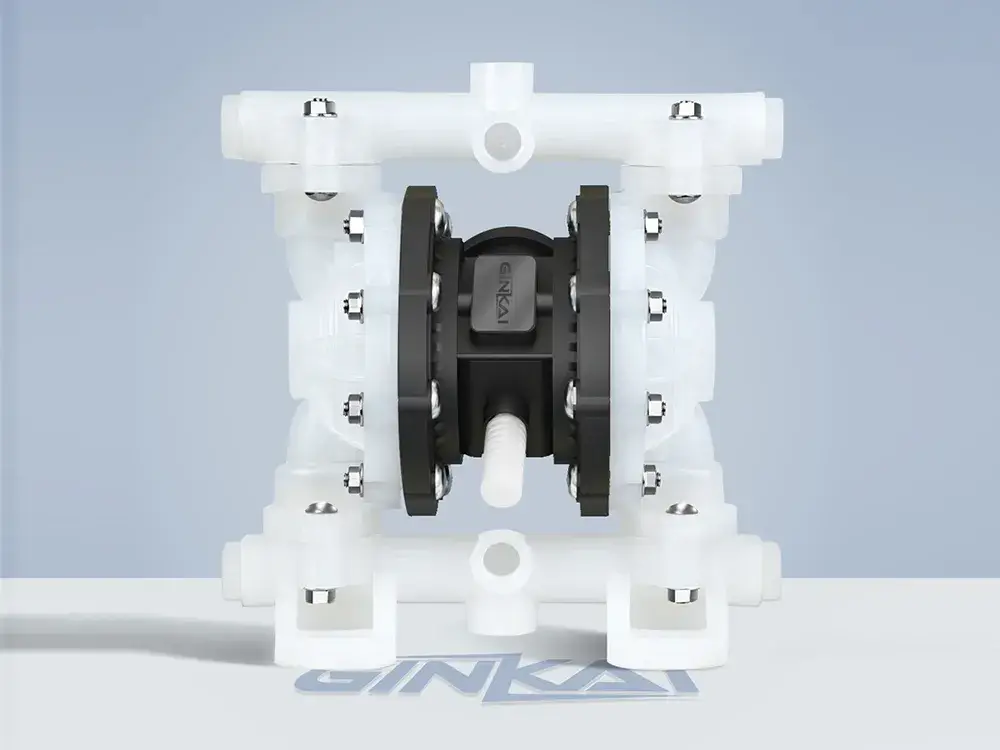

Bomba AODD de PP de 1/2” con sección central de aleación de aluminio
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 3,4 kg

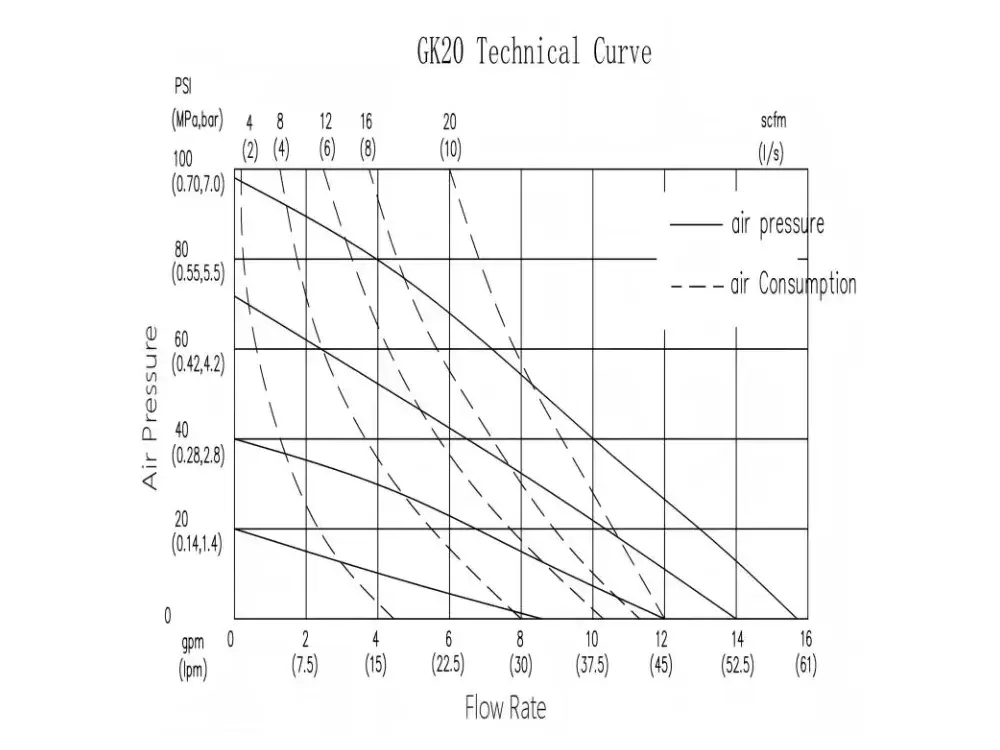

Bomba AODD de PP de 3/4"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 16 gpm (61 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 3/4"
- Conexión de salida de fluido: 3/4"
- Peso: 3,5 kg

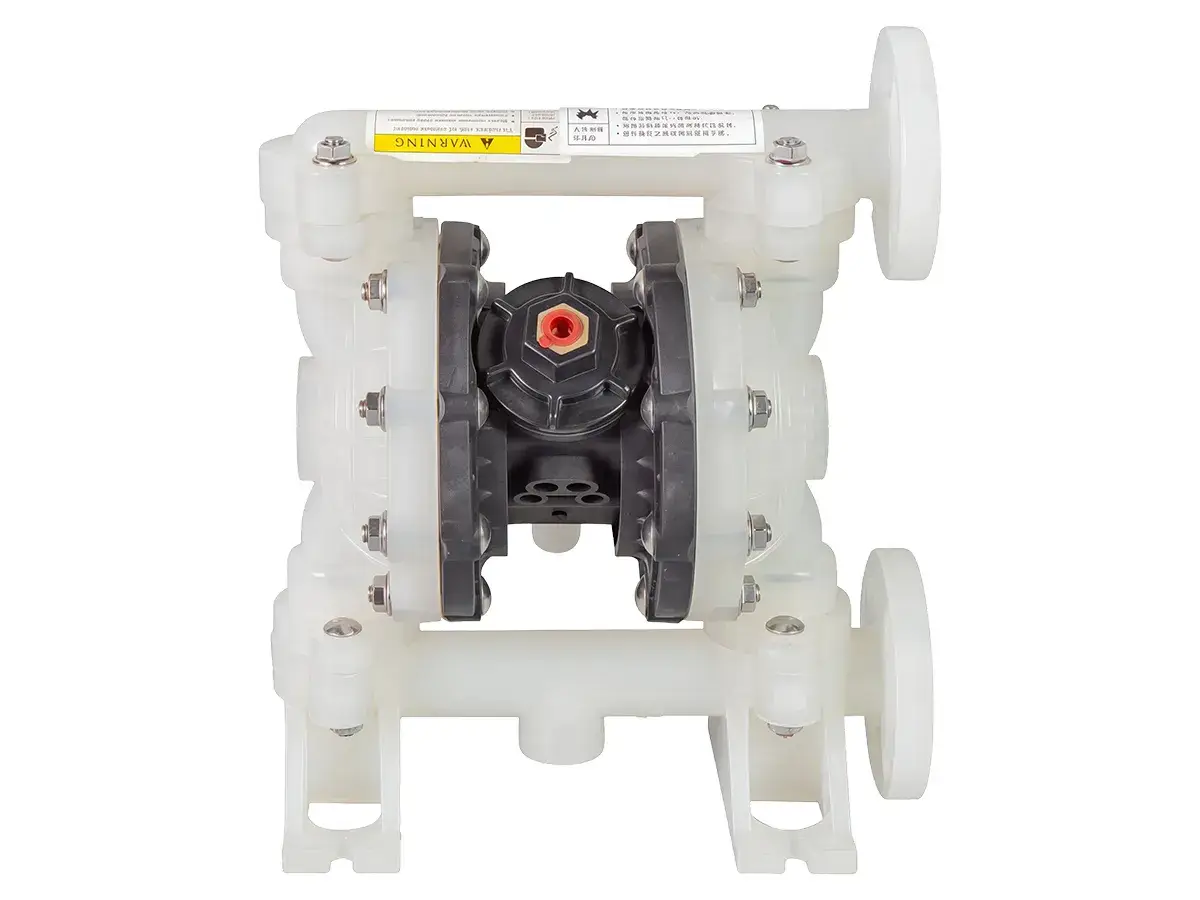

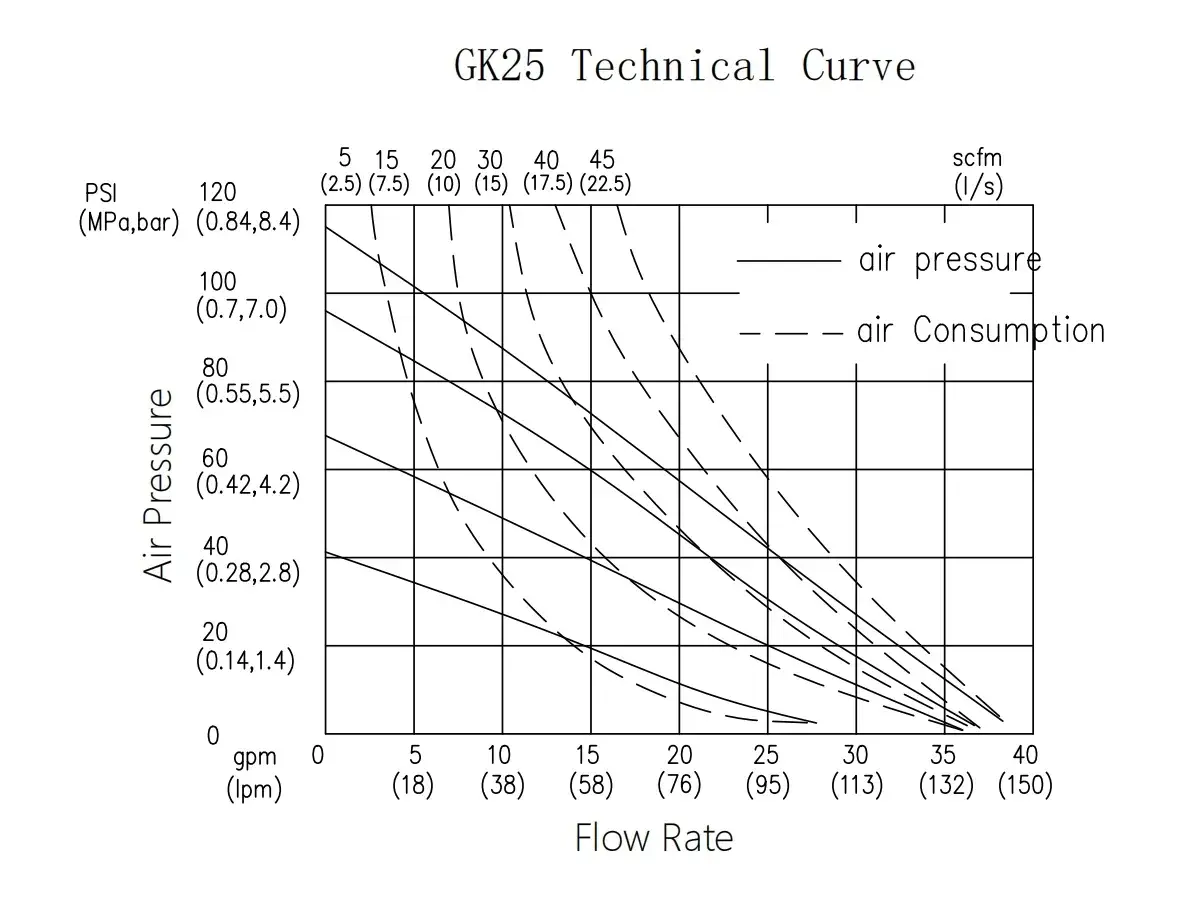

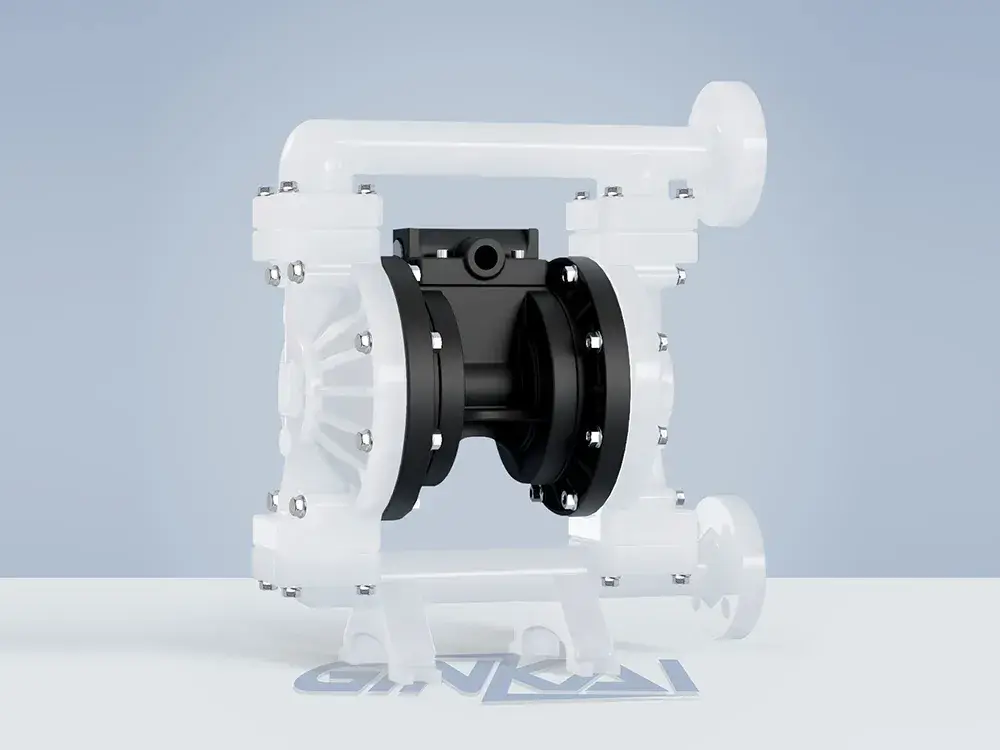

Bomba AODD de PP de 1" con conexión bridada y sección central de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg
Bomba AODD de PP de 1" con conexión roscada y sección central de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg

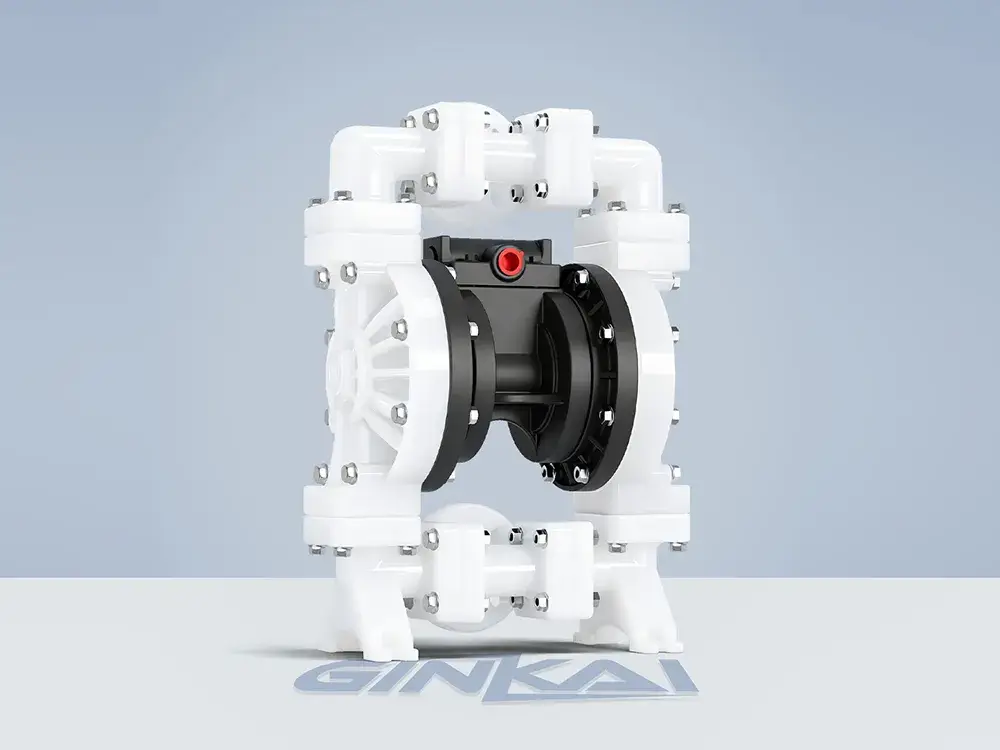

Bomba AODD de PP de 1" con diseño en tres secciones y sección central de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg
Bomba AODD de PP de 1" con diseño en tres secciones y sección central de aleación de aluminio
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg

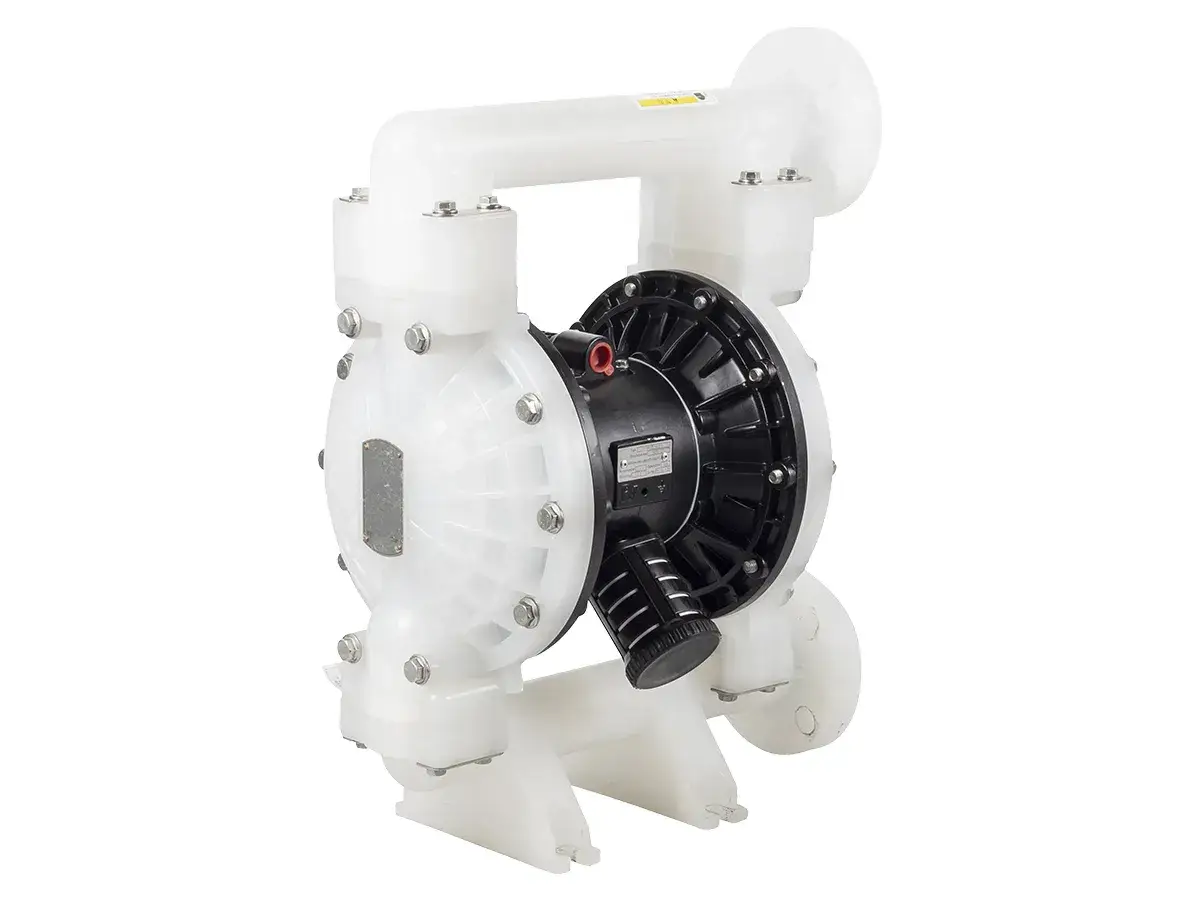

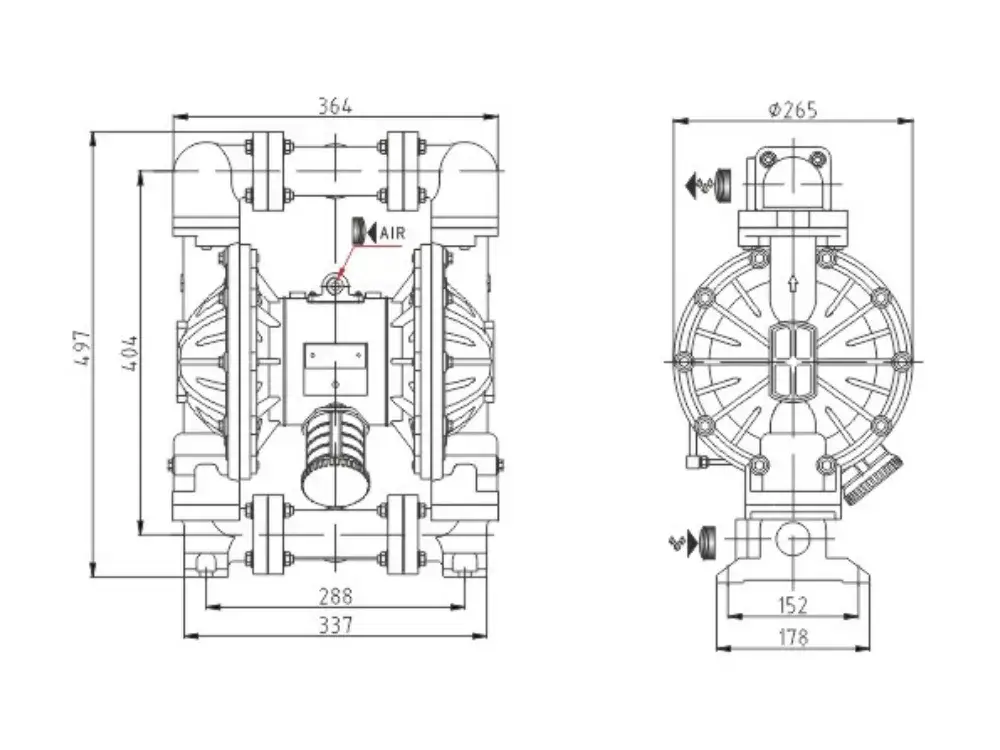

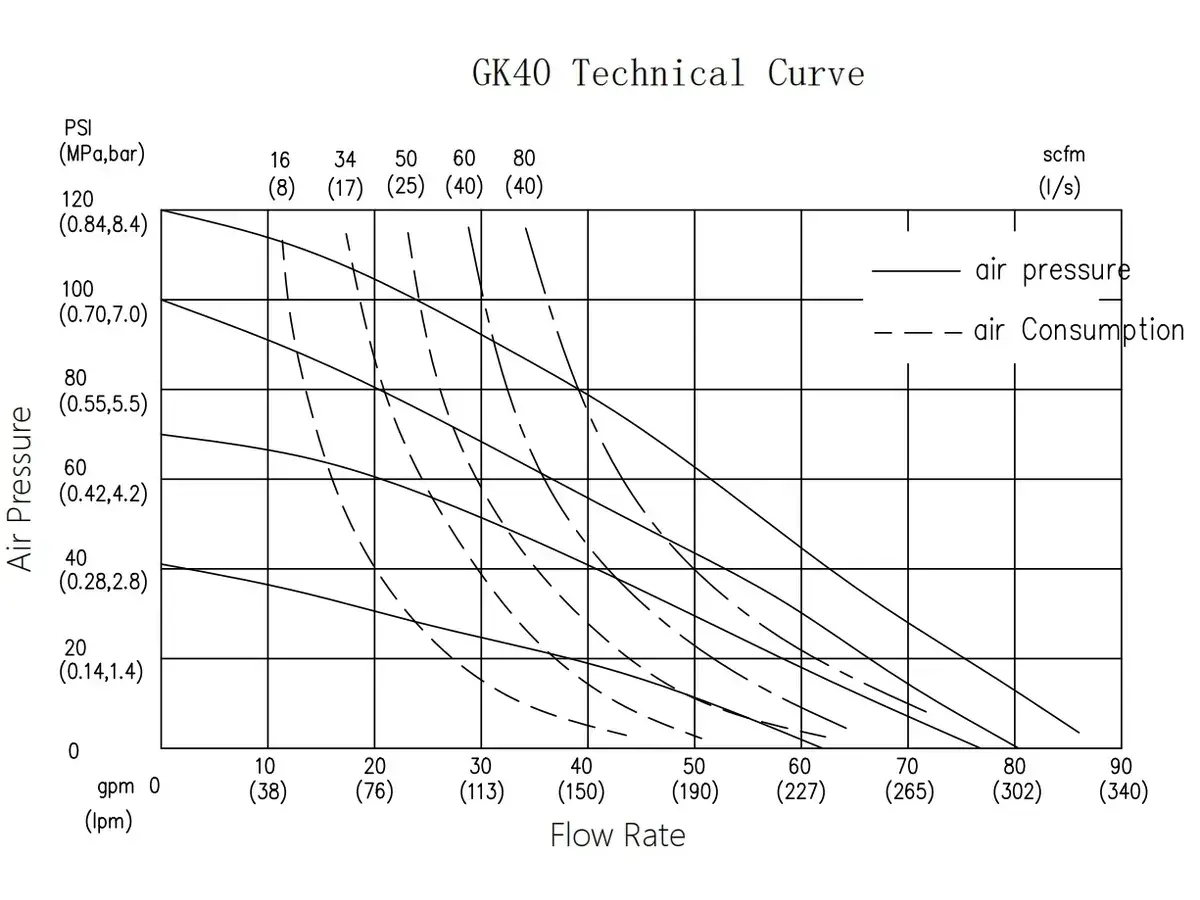

Bomba AODD de PP de 1½" con motor neumático de aleación de aluminio
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg

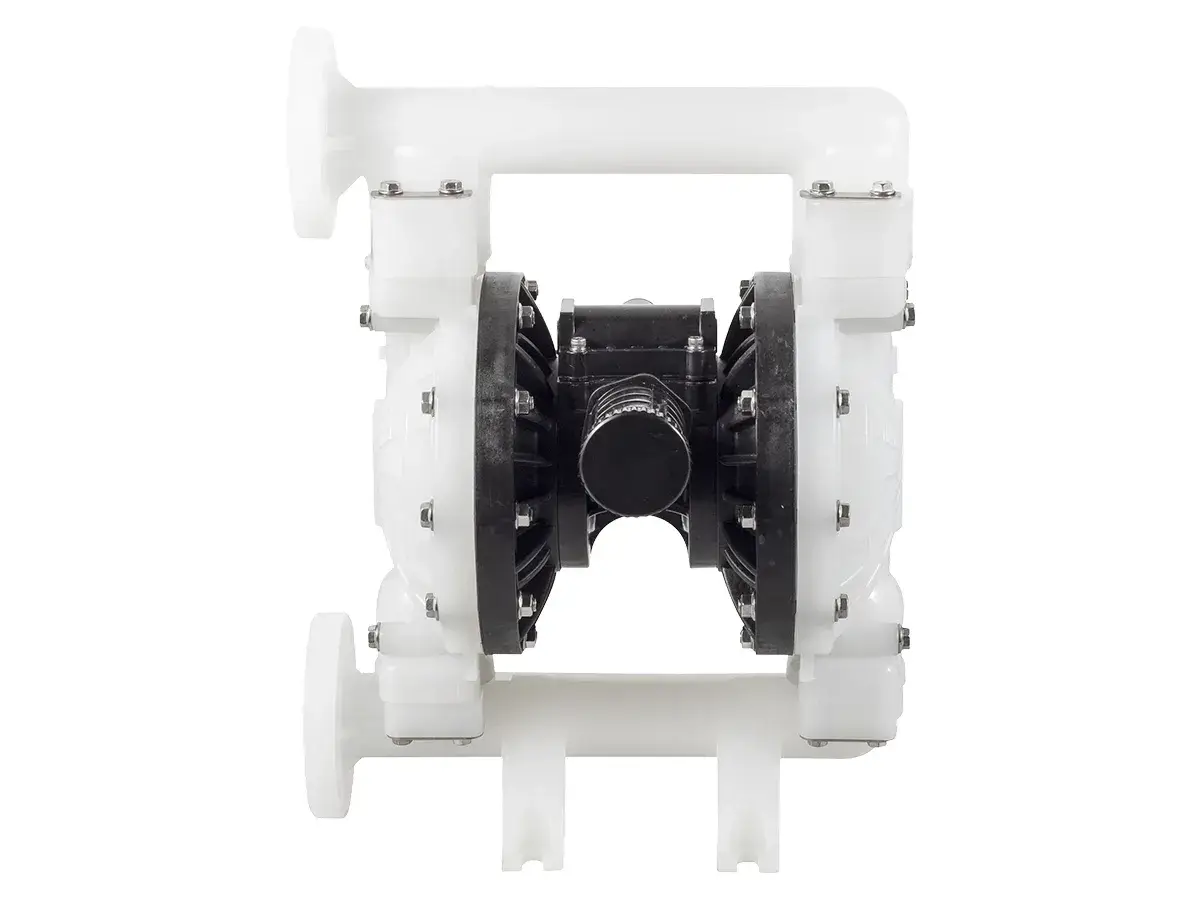

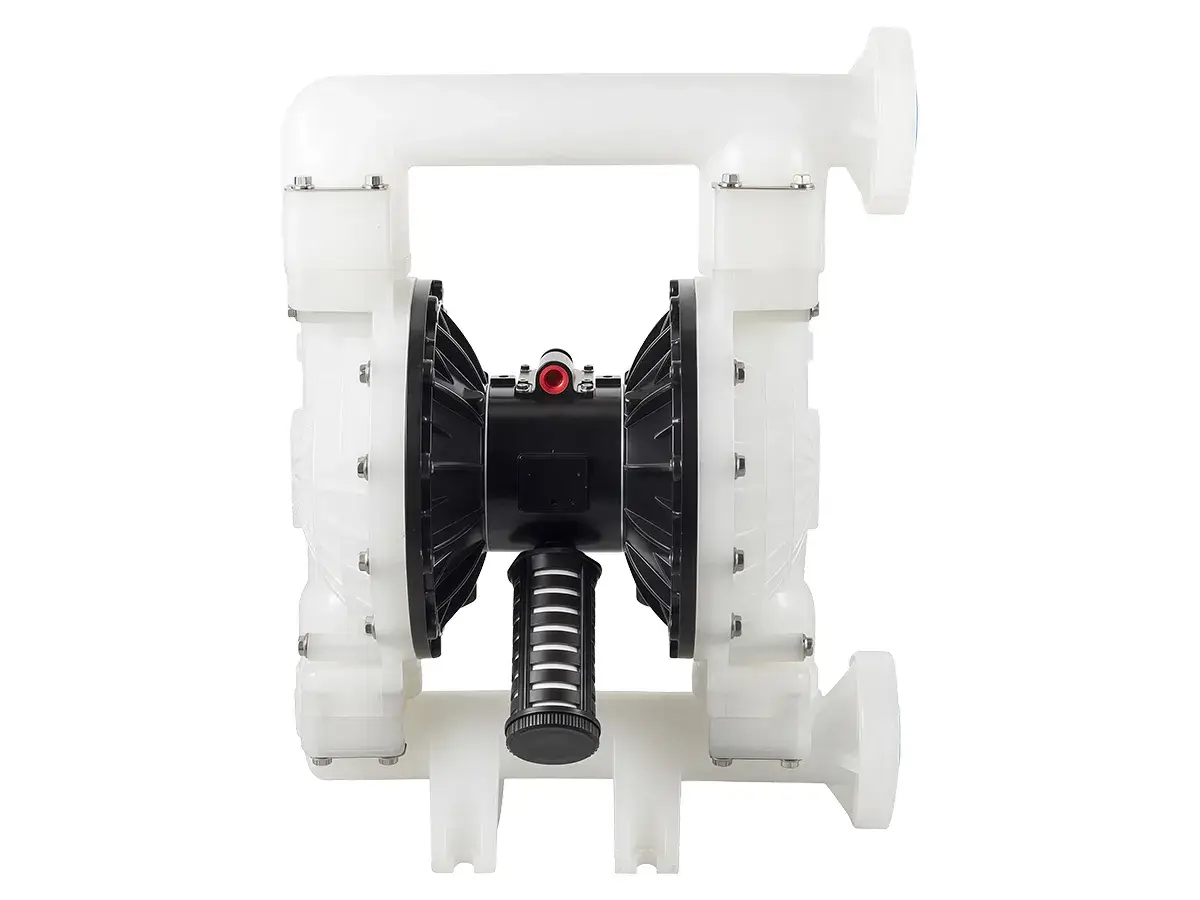

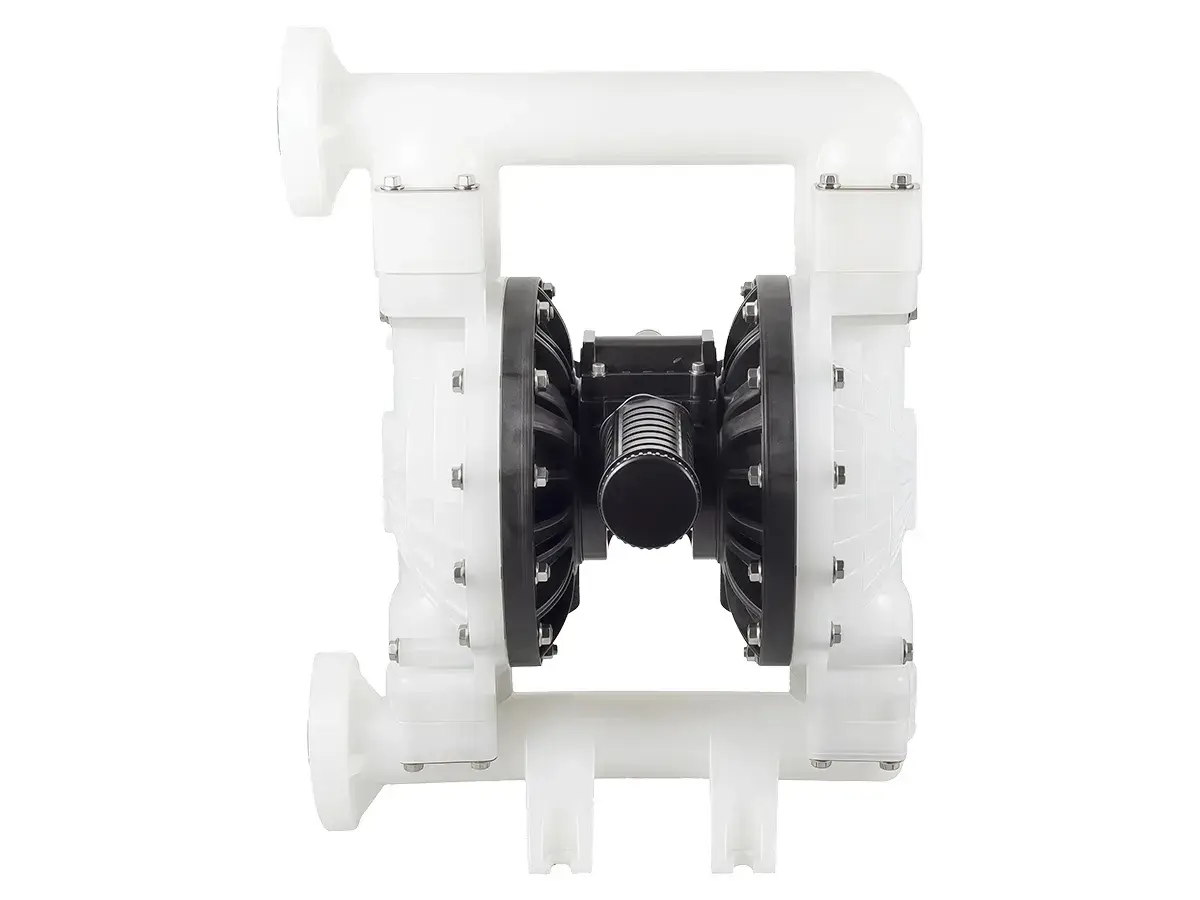

Bomba AODD de PP de 1½" con cuerpo íntegramente de PP y conexión bridada
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg
Bomba AODD de PP de 1½" con cuerpo íntegramente de PP y conexión roscada
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg
Bomba AODD de PP de 1½" con diseño en tres secciones
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg

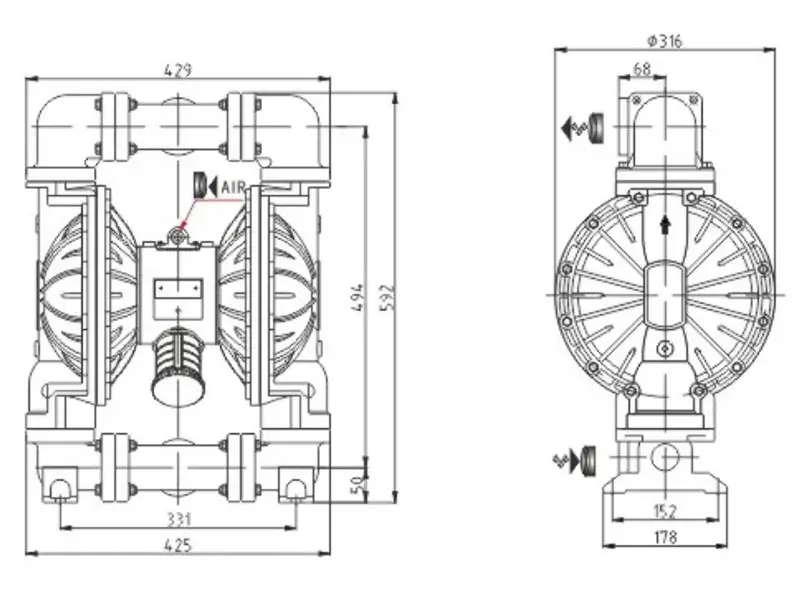

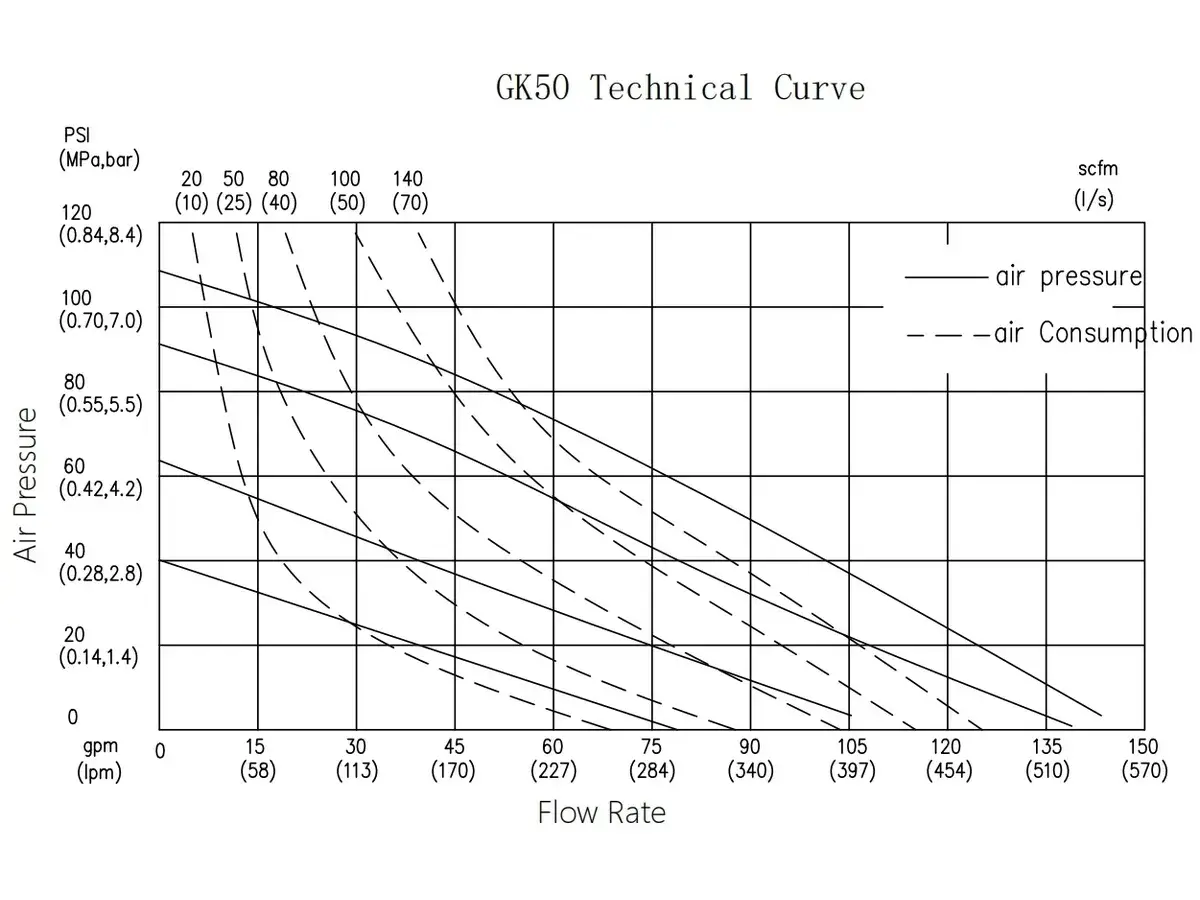

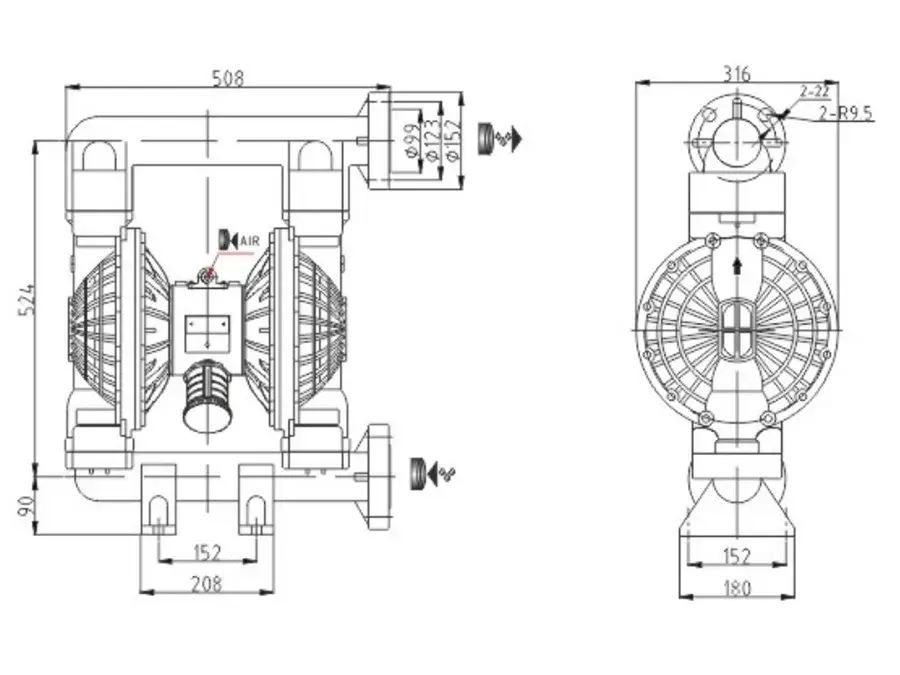

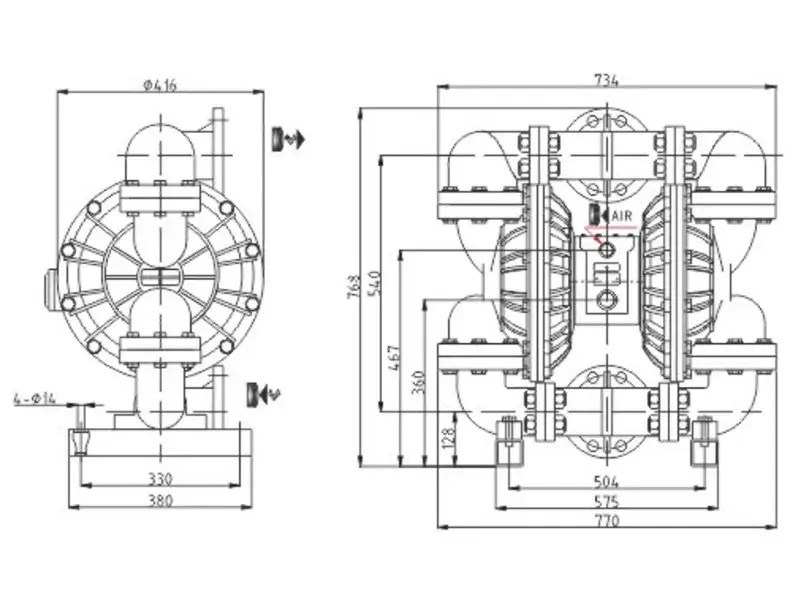

Bomba AODD de PP de 2" con cuerpo de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso: 22 kg
Bomba AODD de PP de 2" con cuerpo íntegramente de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso: 22 kg

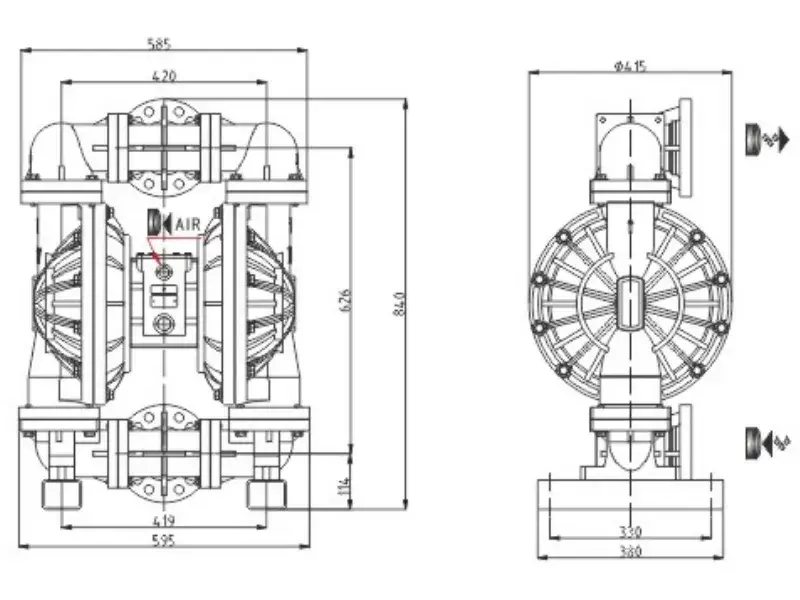

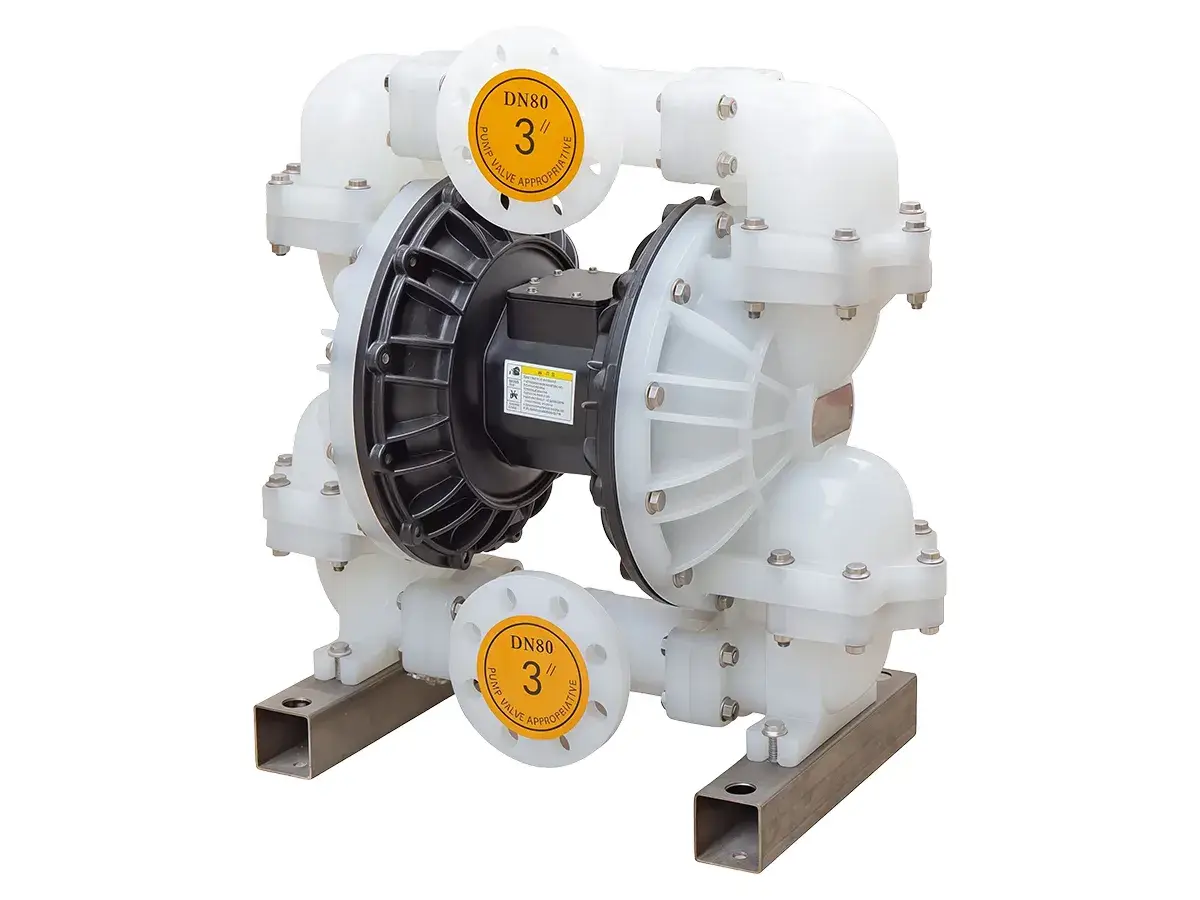

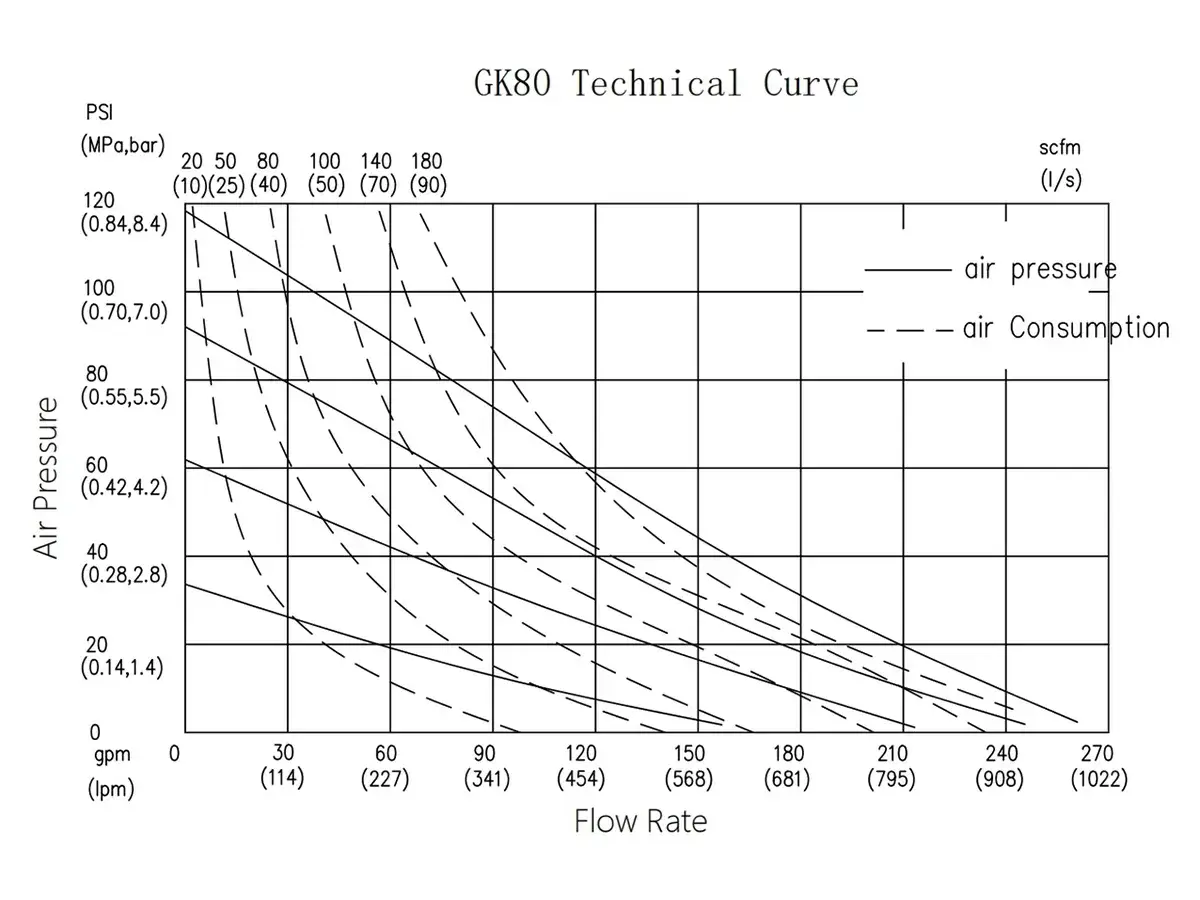

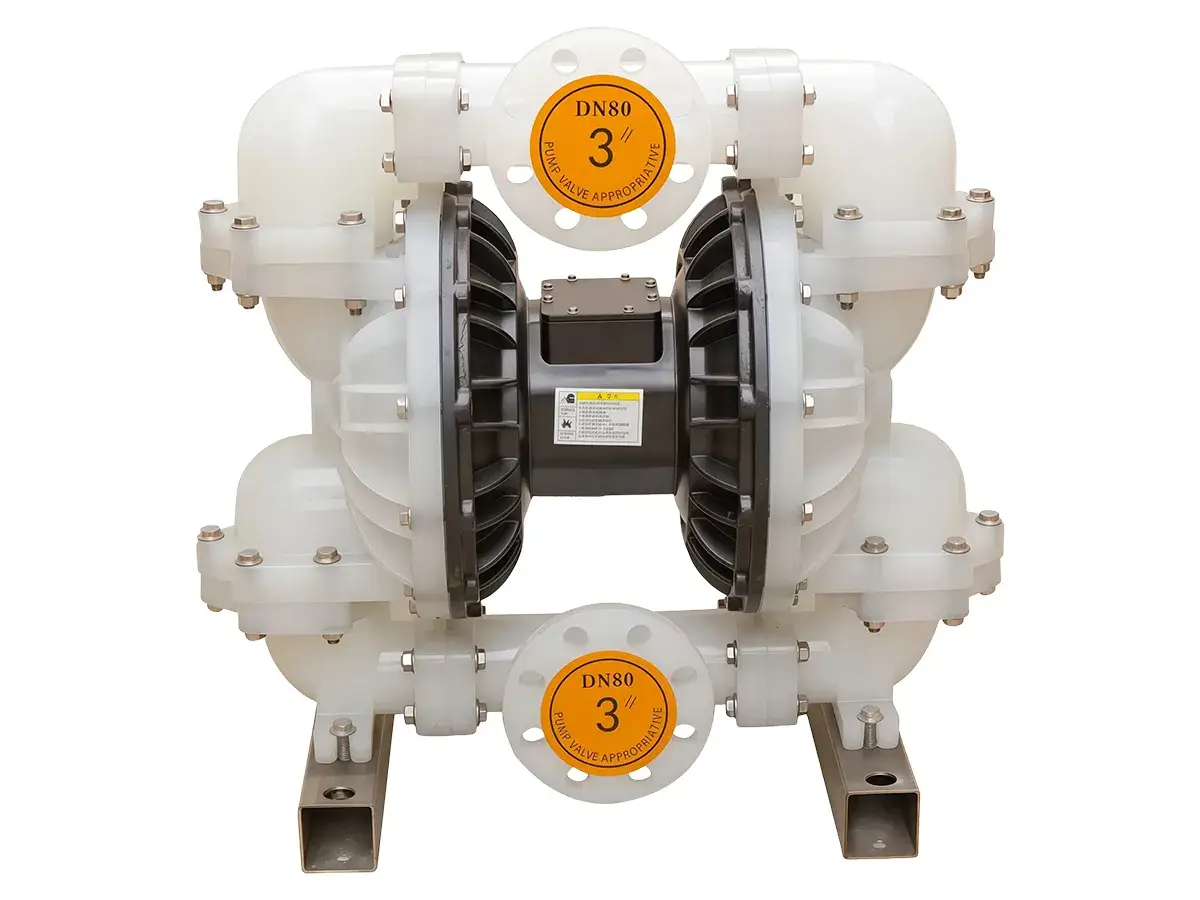

Bomba AODD de PP de 3
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 270 gpm (1022 L/min)
- Frecuencia máxima de ciclos: 135 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,37" (9,4 mm)
- Consumo máximo de aire: 180 scfm (90 L/s)
- Conexión de entrada de aire: 3/4"
- Conexión de escape de aire: 1"
- Conexión de entrada de fluido: 3"
- Conexión de salida de fluido: 3"
- Peso: 51 kg
