Bombas neumáticas de doble diafragma de aluminio (AODD)
- Presión máxima de trabajo:100-120 psi / 0,7-0,84 MPa / 7-8,4 bar
- Caudal máximo:7-270 gpm (26,5-1022 L/min)
- Frecuencia máxima de ciclos: 135-330 cpm
- Altura de aspiración en seco:3,7-5 m
- Tamaño máximo de partículas sólidas:1/16"-0,37" (1,6-9,4 mm)
- Consumo máximo de aire: 18-140 scfm (9-90 L/s)
Las bombas neumáticas de doble diafragma de aluminio GINKAI utilizan aire comprimido para el trasvase de fluidos mediante el movimiento alternativo de dos diafragmas. Su construcción metálica ofrece una alternativa de menor peso para aplicaciones industriales donde el aluminio es compatible con el fluido bombeado.
La gama comprende modelos de 3/8" a 3", con diferentes capacidades de caudal, aspiración y paso de sólidos. La selección debe considerar la composición y temperatura del fluido, la presencia de partículas y los materiales de los diafragmas, bolas, asientos y demás componentes en contacto con el producto.

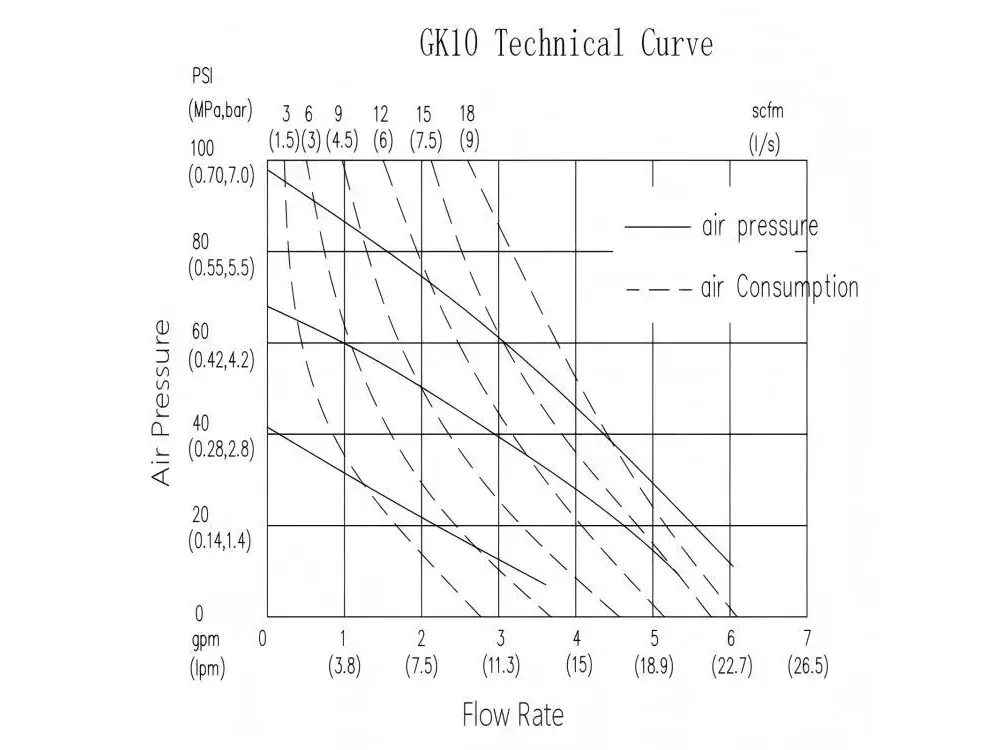

Bomba AODD de aluminio de 3/8”
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo:7 gpm (26,5 L/min)
- Frecuencia máxima de ciclos: 330 cpm
- Altura de aspiración en seco:3,7 m
- Tamaño máximo de partículas sólidas:1/16" (1,6 mm)
- Consumo máximo de aire: 18 scfm (9 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 3/8"
- Conexión de salida de fluido: 3/8"
- Peso:3,9 kg

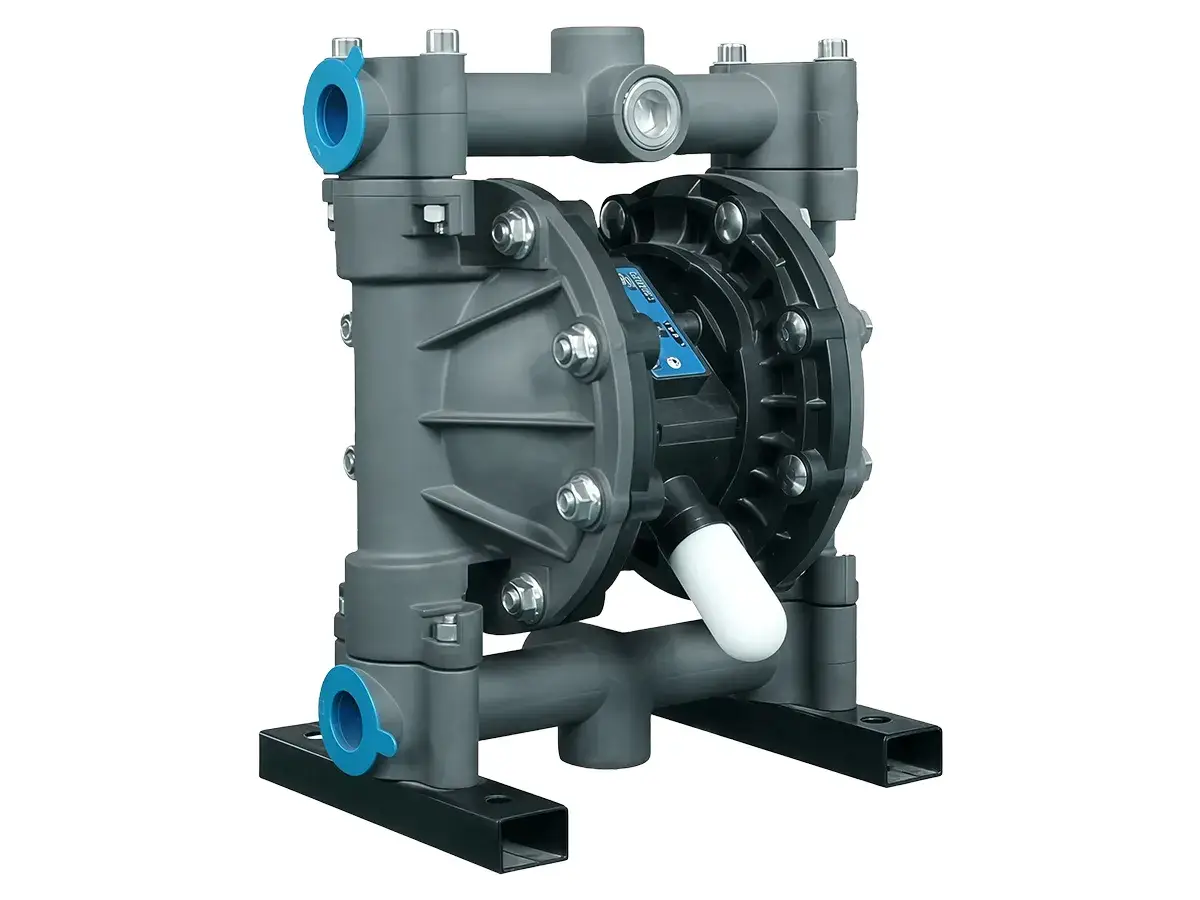

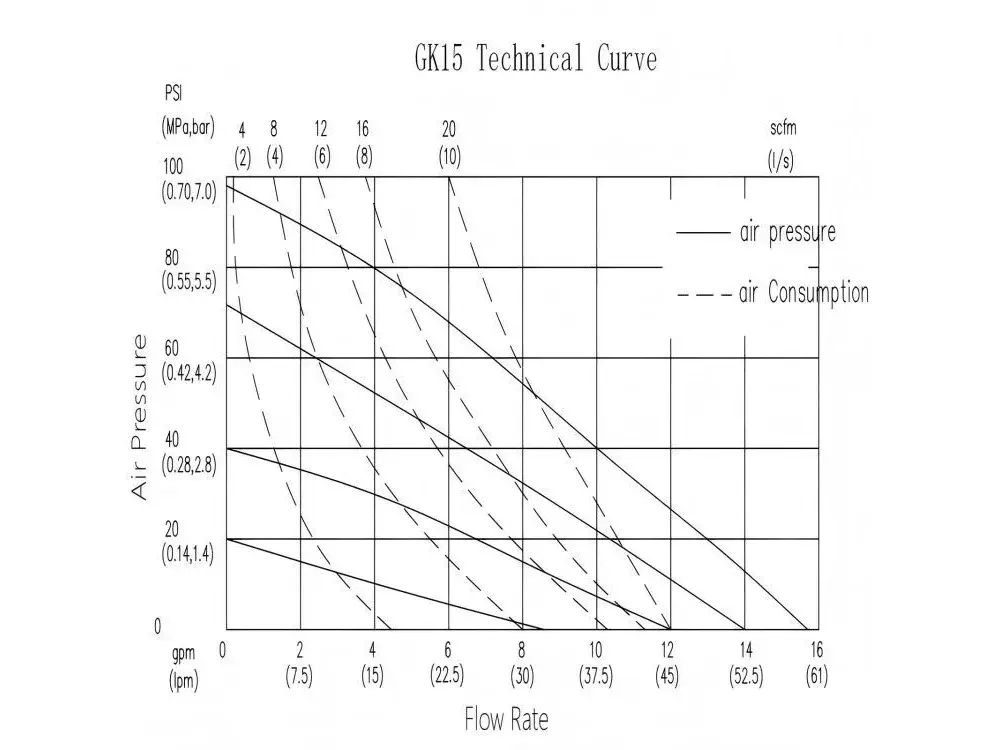

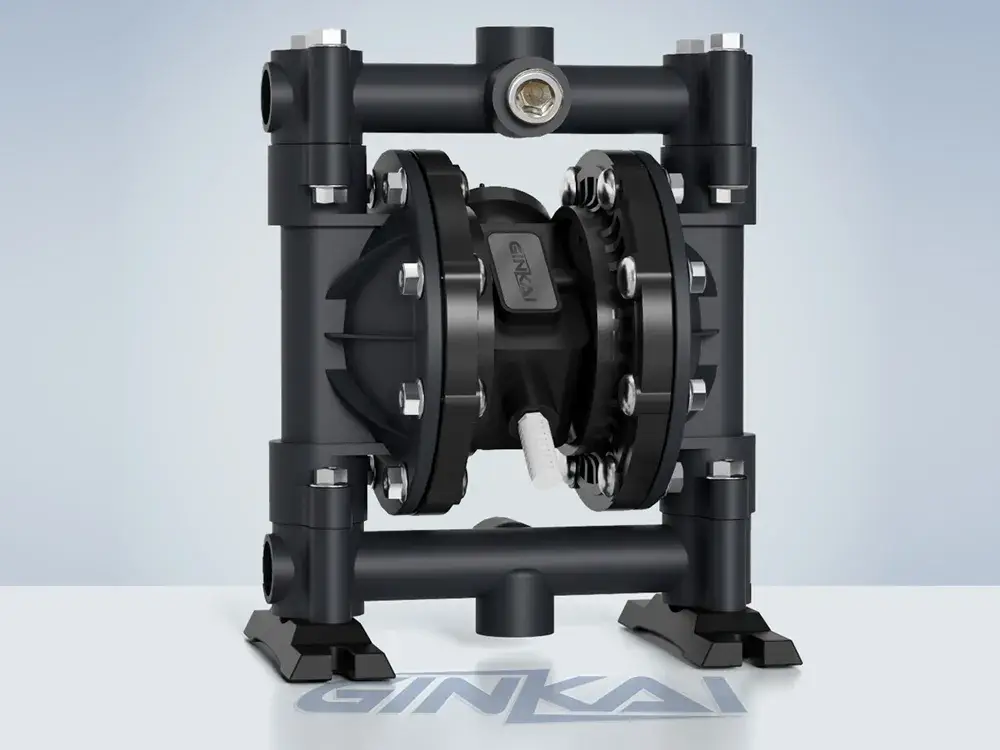

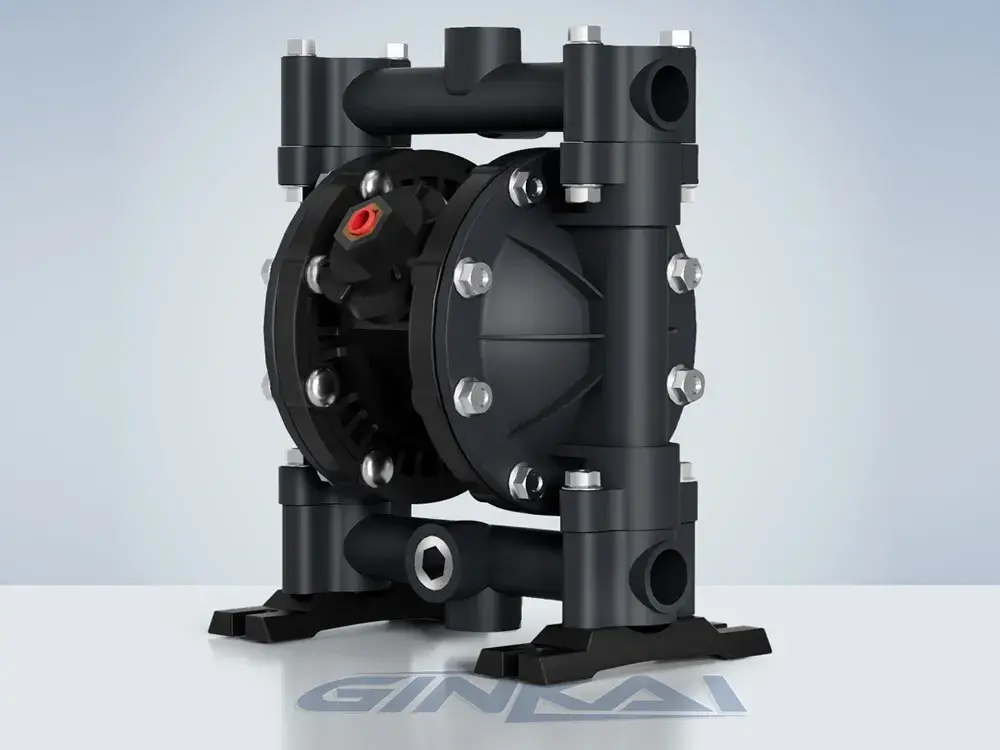

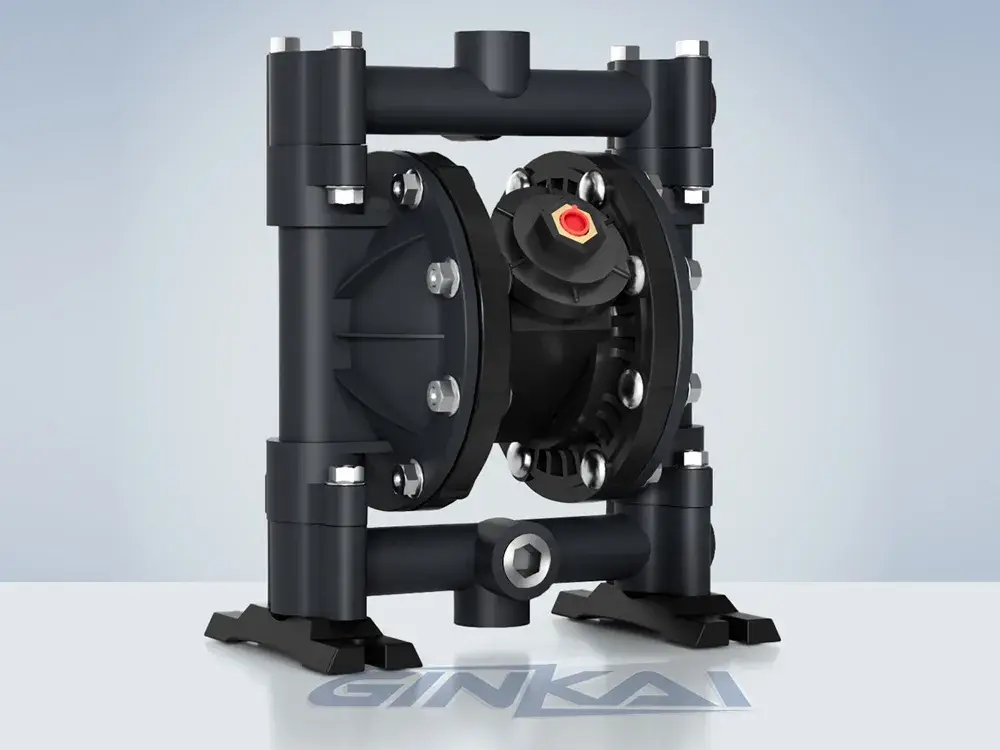

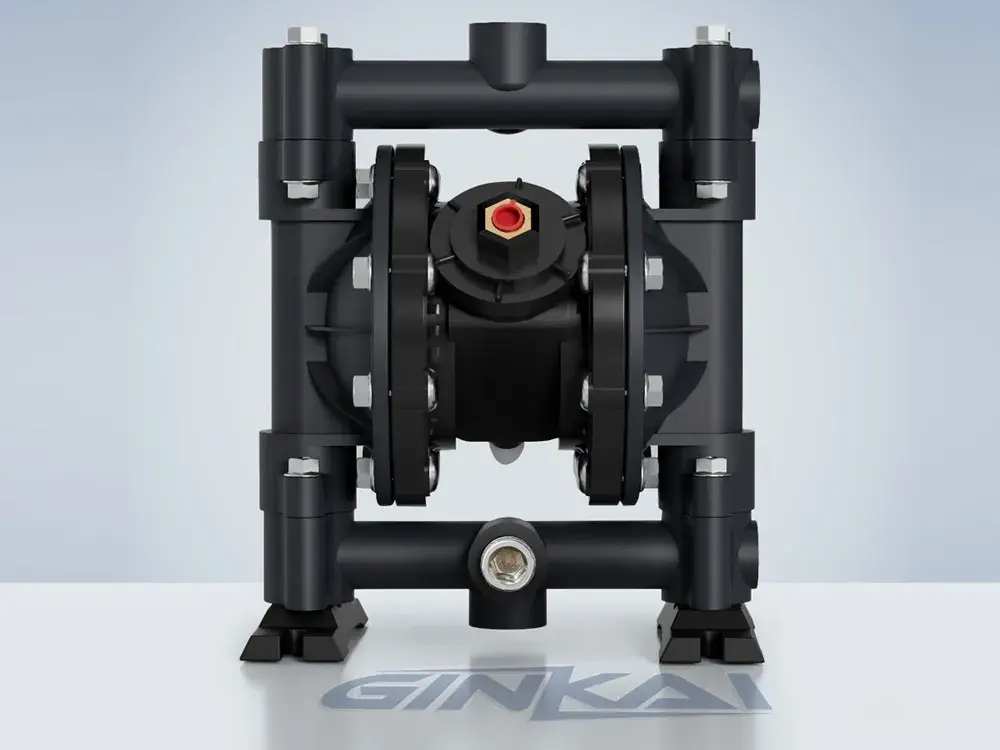

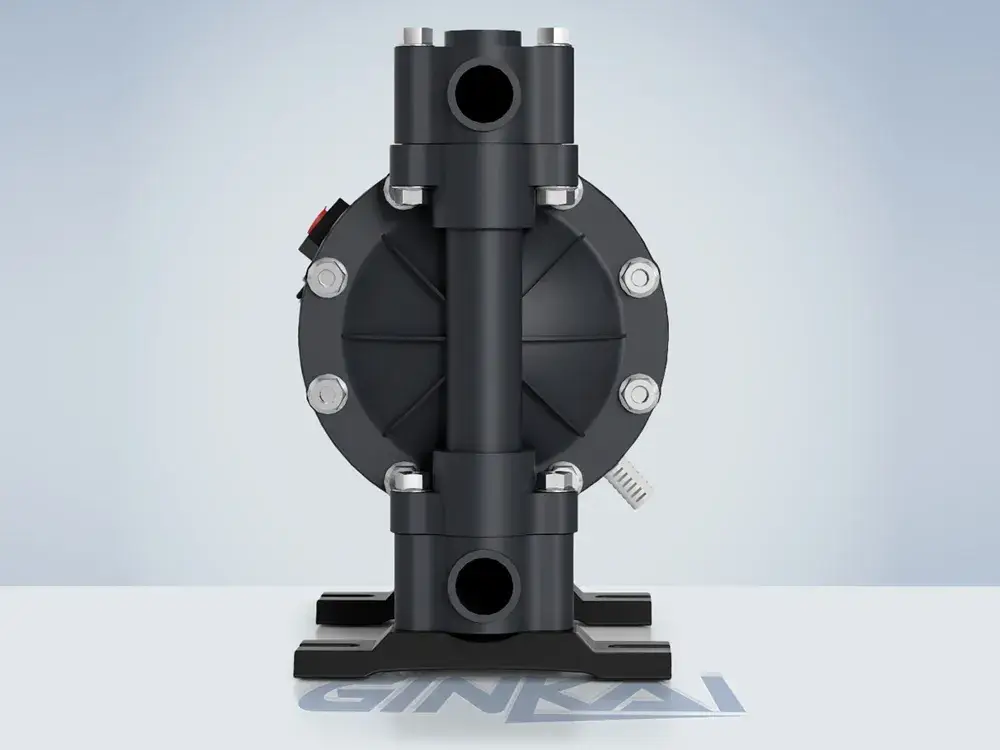

Bomba AODD de aluminio de 1/2”
Bomba AODD de aleación de aluminio de 1/2”
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco:4,5 m
- Tamaño máximo de partículas sólidas:3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso:4,5 kg

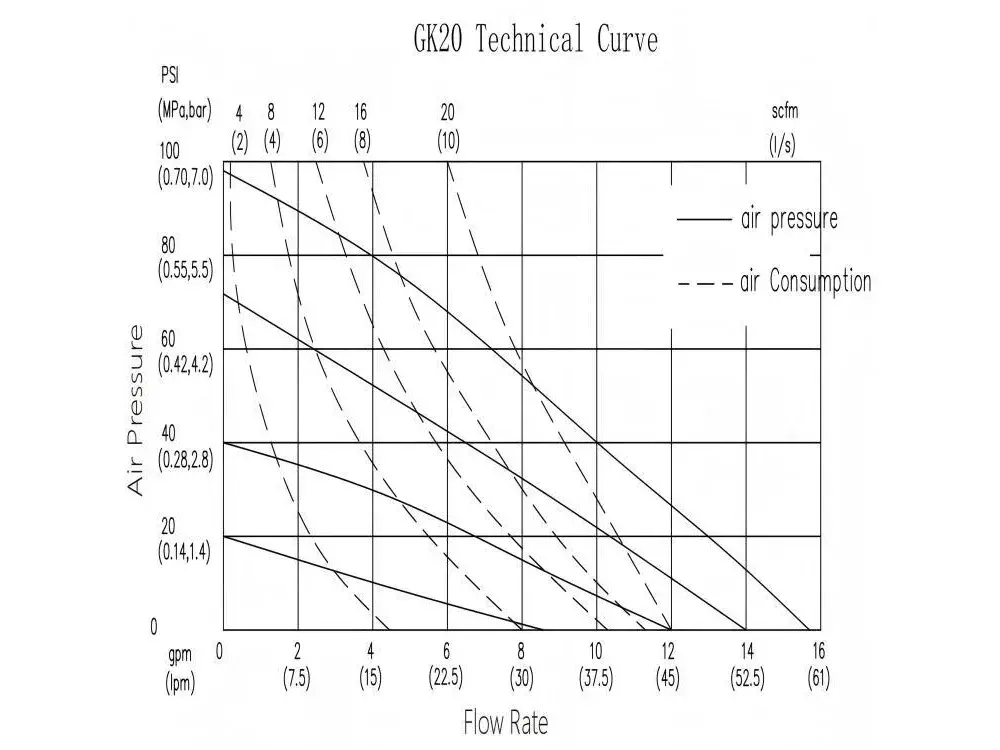

Bomba AODD de aluminio de 3/4”
- Presión máxima de trabajo:100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco:4,5 m
- Tamaño máximo de partículas sólidas:3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 3/4"
- Conexión de salida de fluido: 3/4"
- Peso:4,5 kg

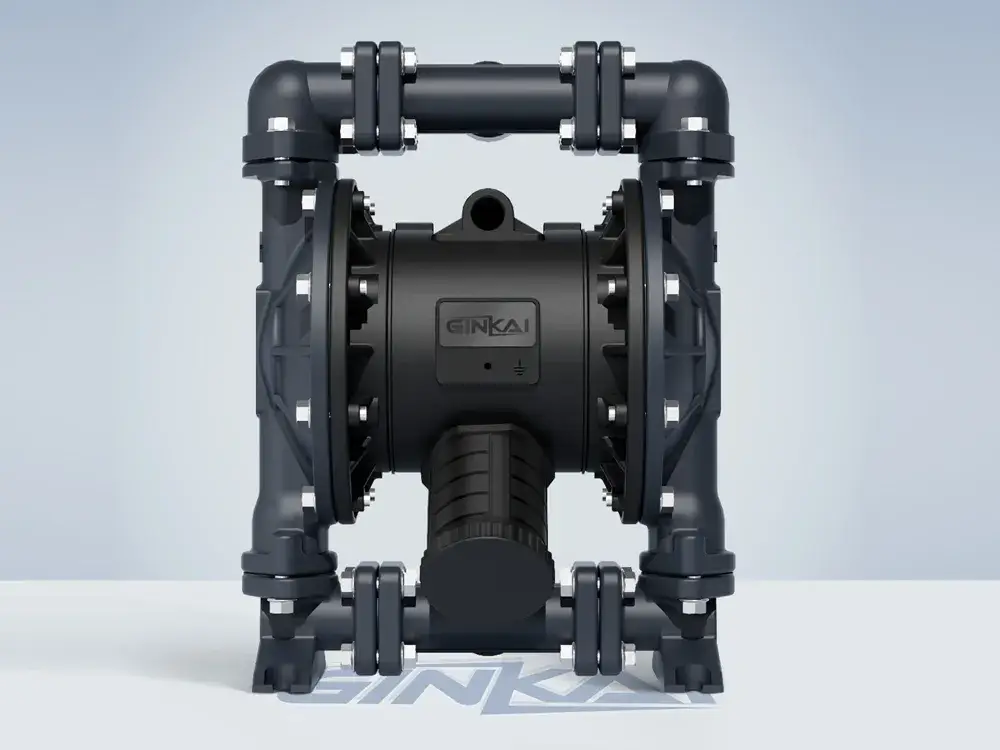

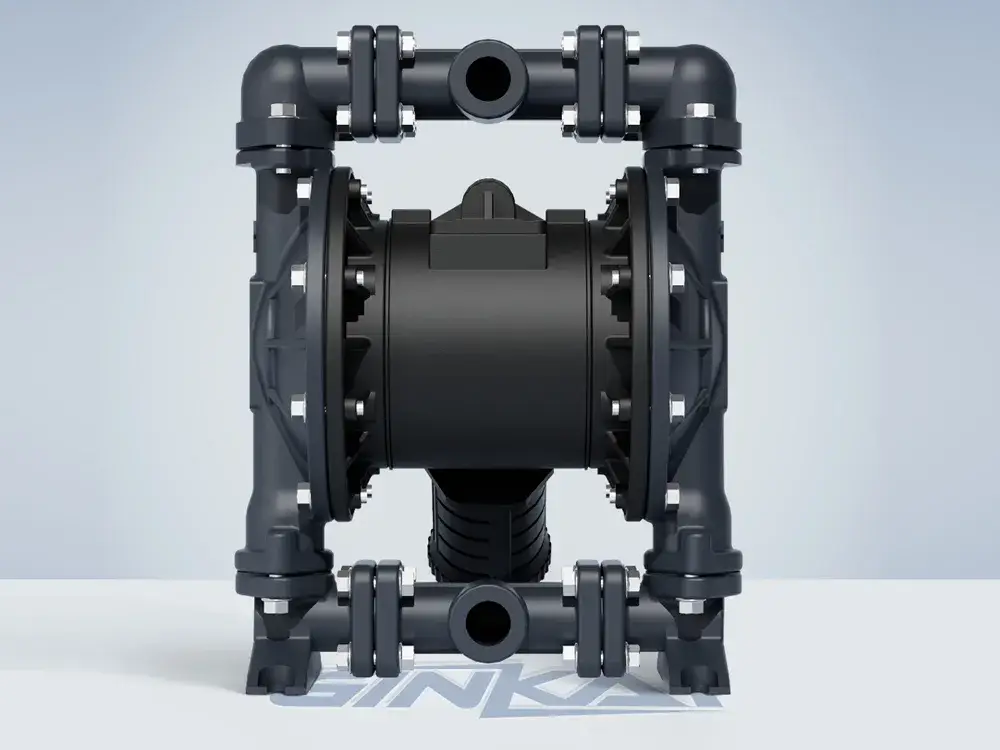

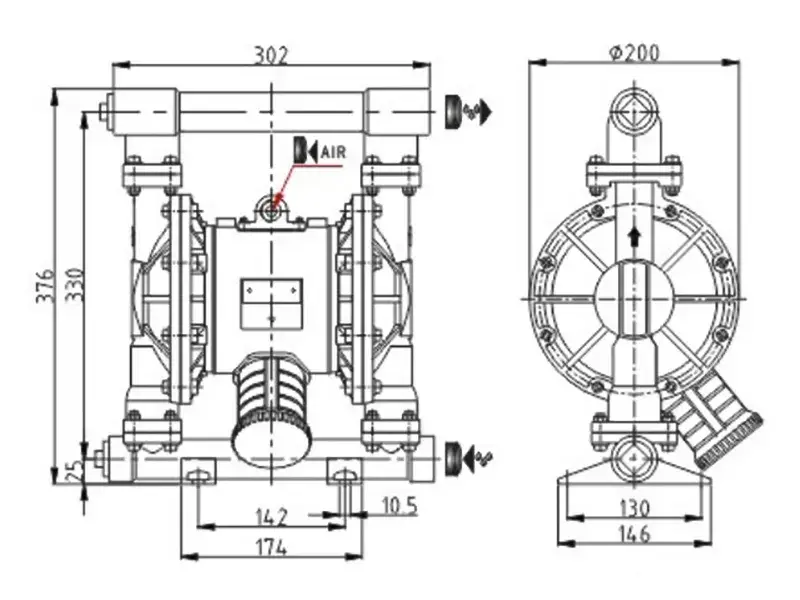

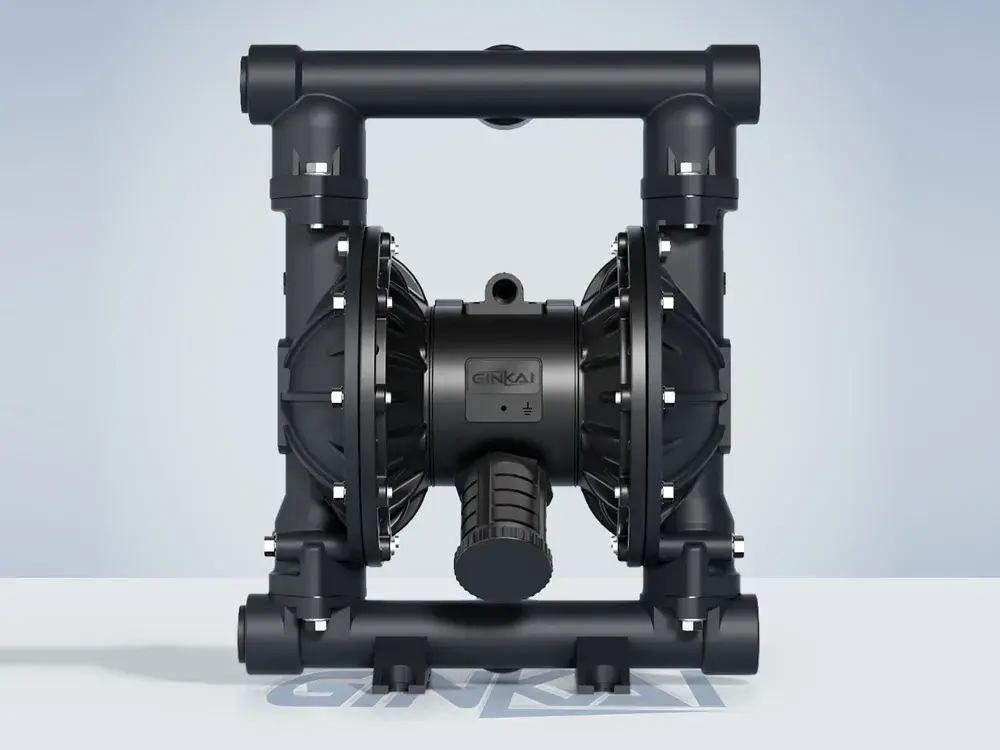

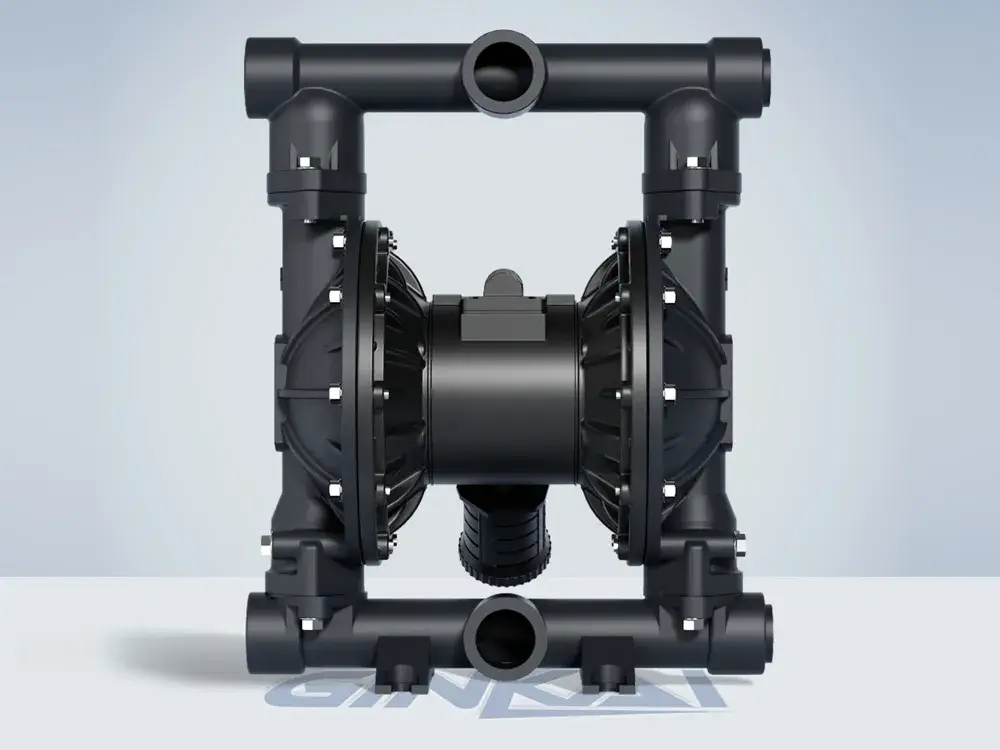

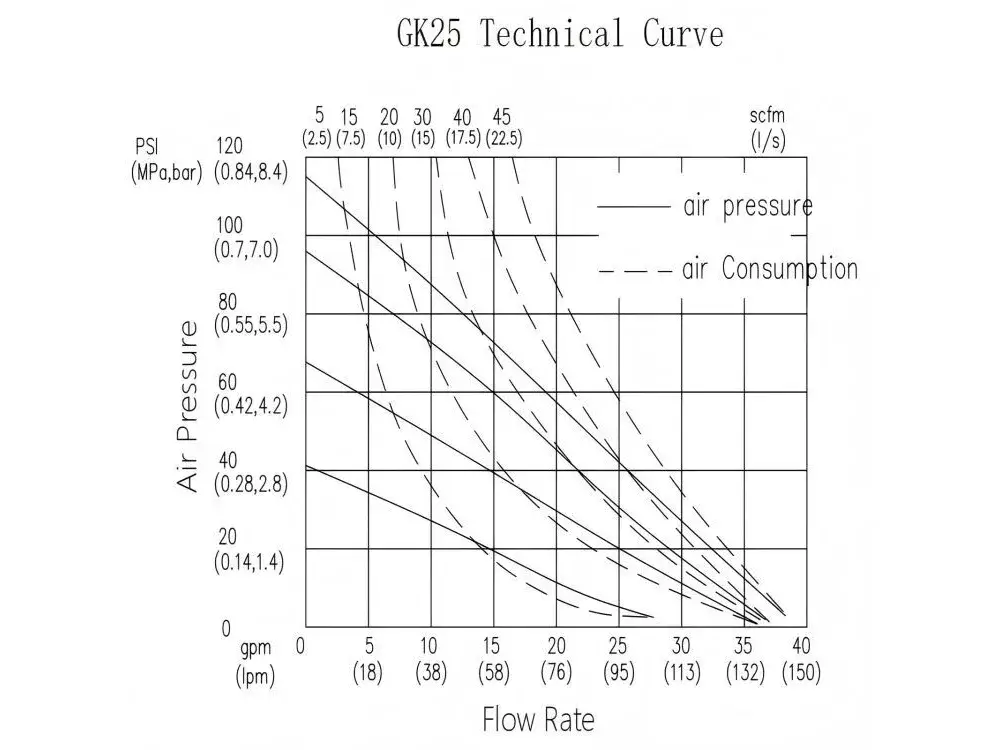

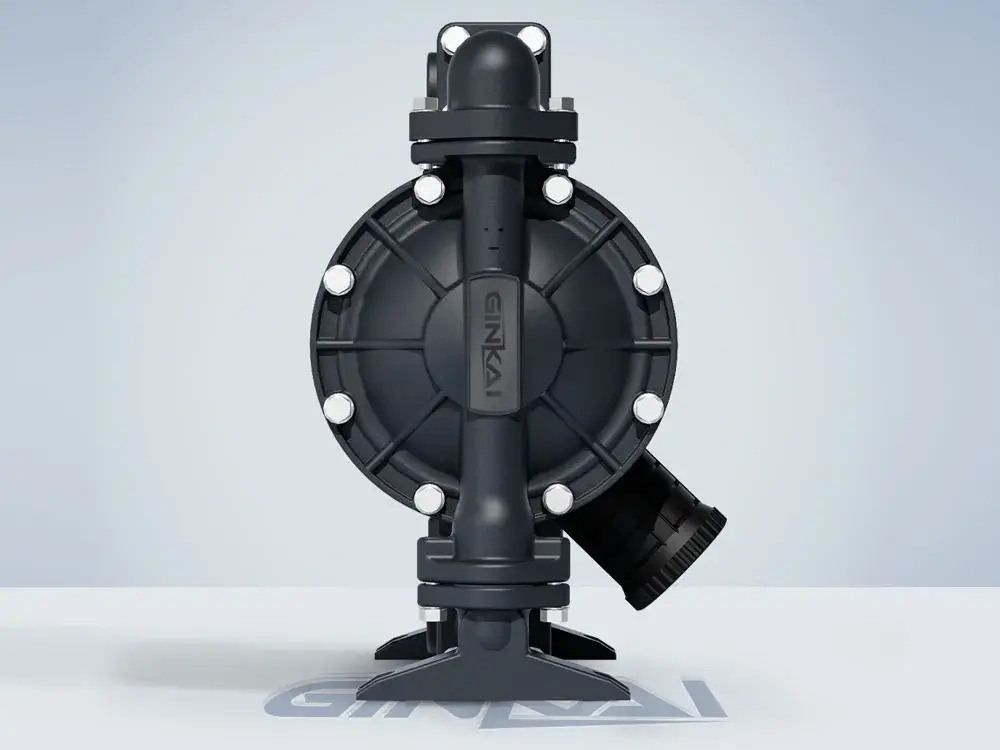

Bomba AODD de aluminio de 1”
Bomba AODD de aluminio de 1”
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,2 kg
Bomba AODD de aluminio de 1” con diseño en tres secciones
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso:8,2 kg

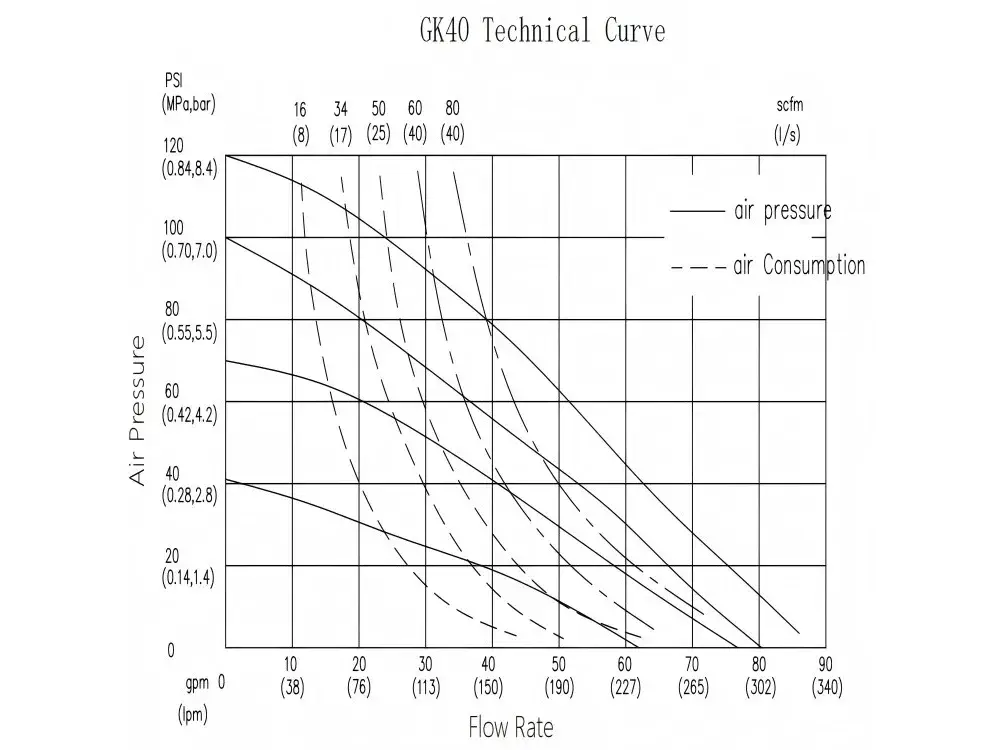

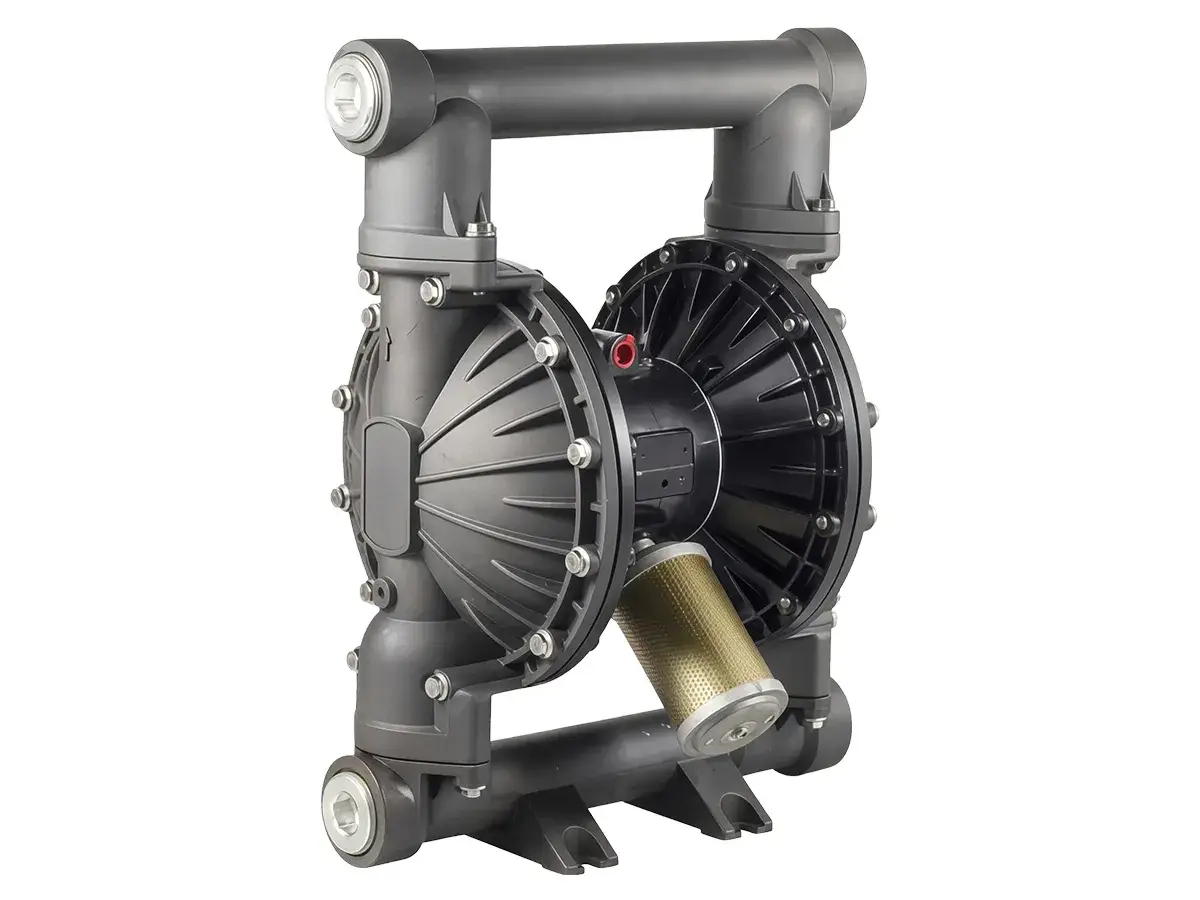

Bomba AODD de aluminio de 1½”
Bomba AODD de aluminio de 1½” con conexiones roscadas y sección central de aleación de aluminio
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido:1½"
- Conexión de salida de fluido:1½"
- Peso: 16 kg

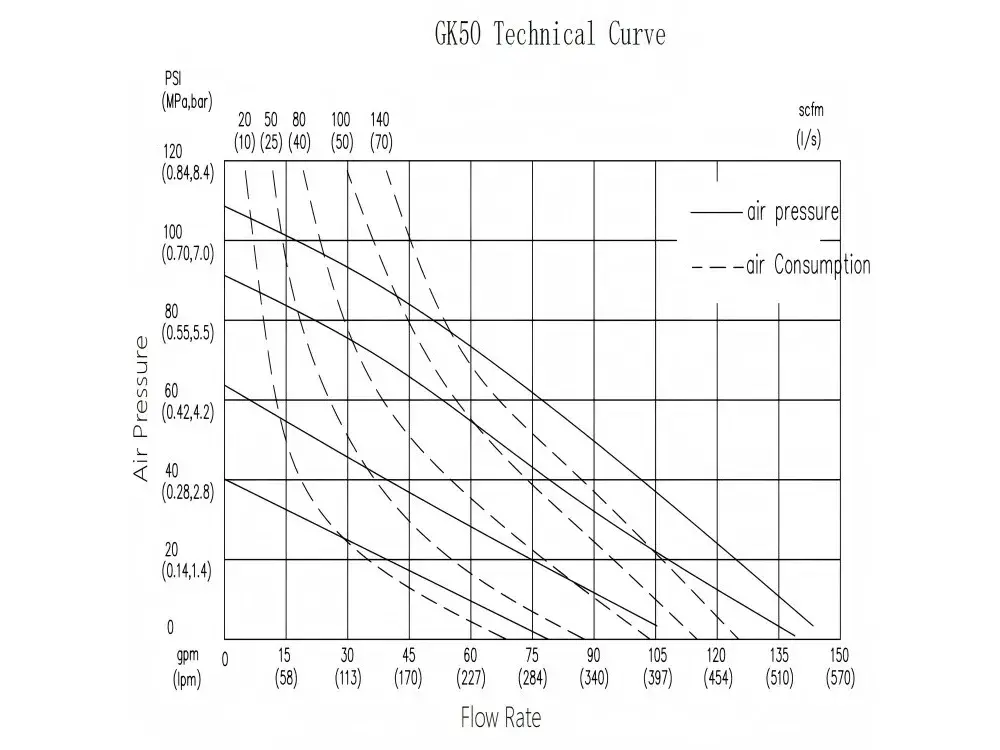

Bomba AODD de aluminio de 2”
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso:27,2 kg

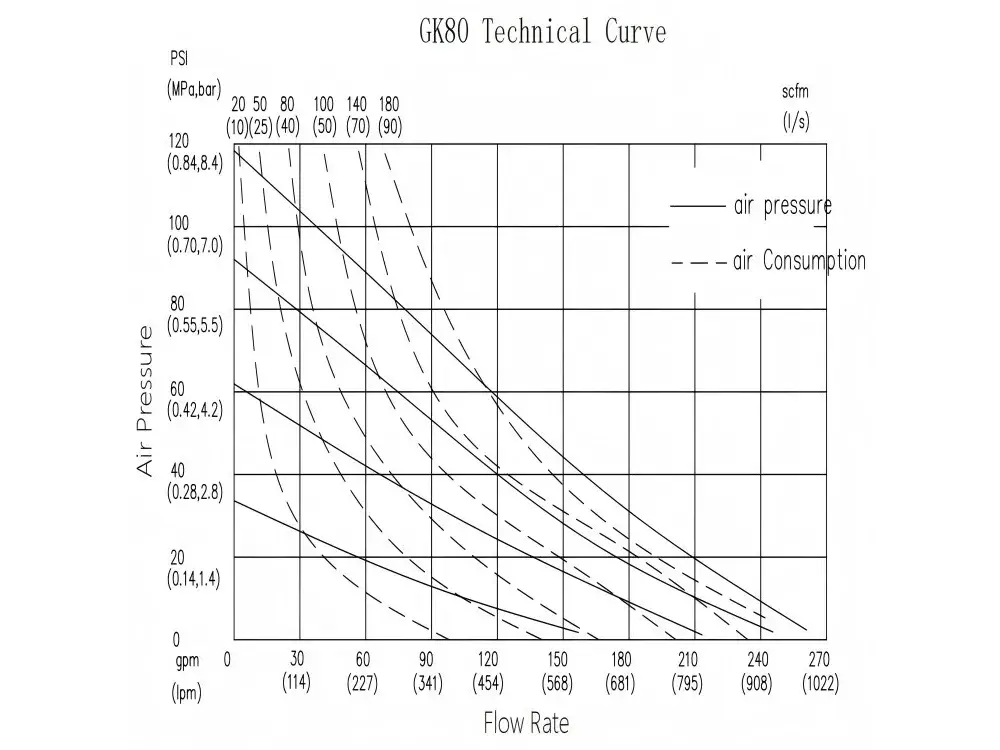

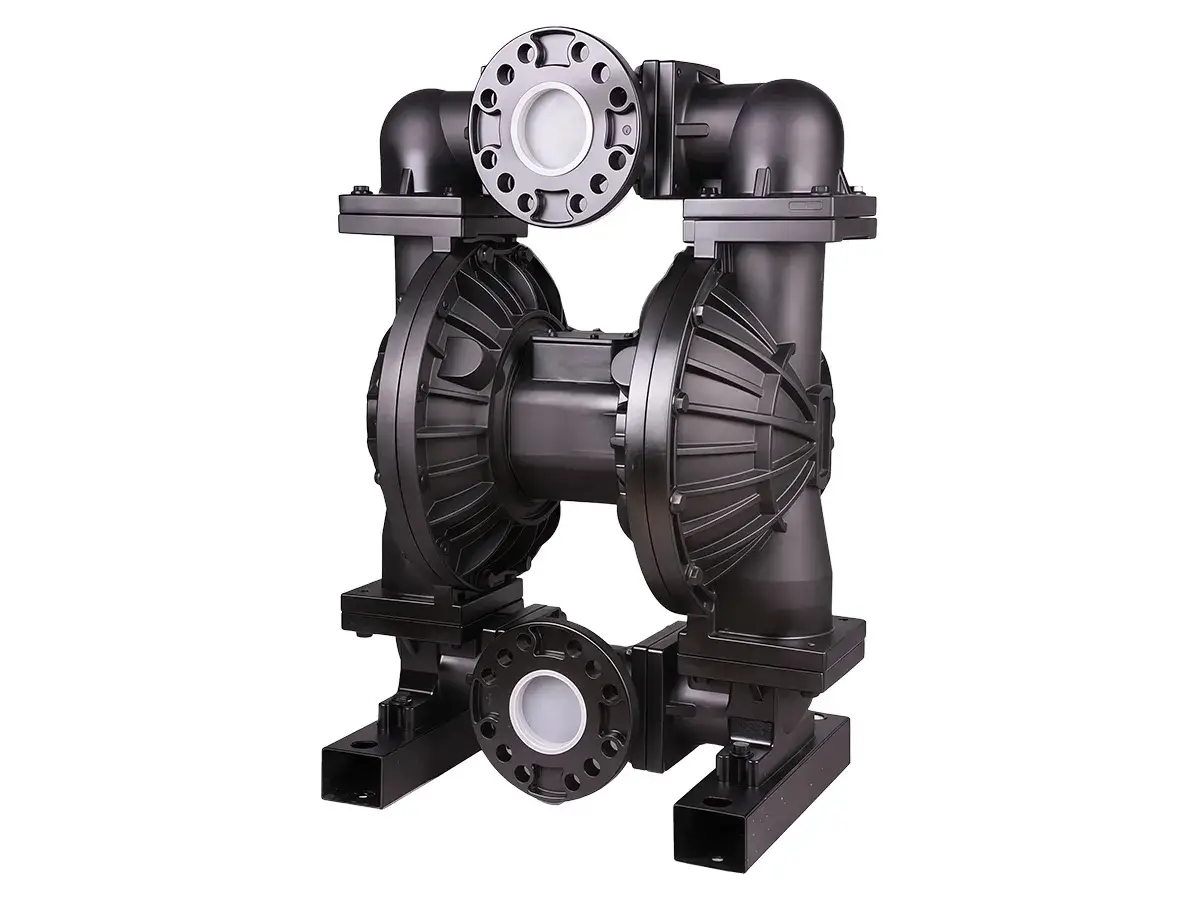

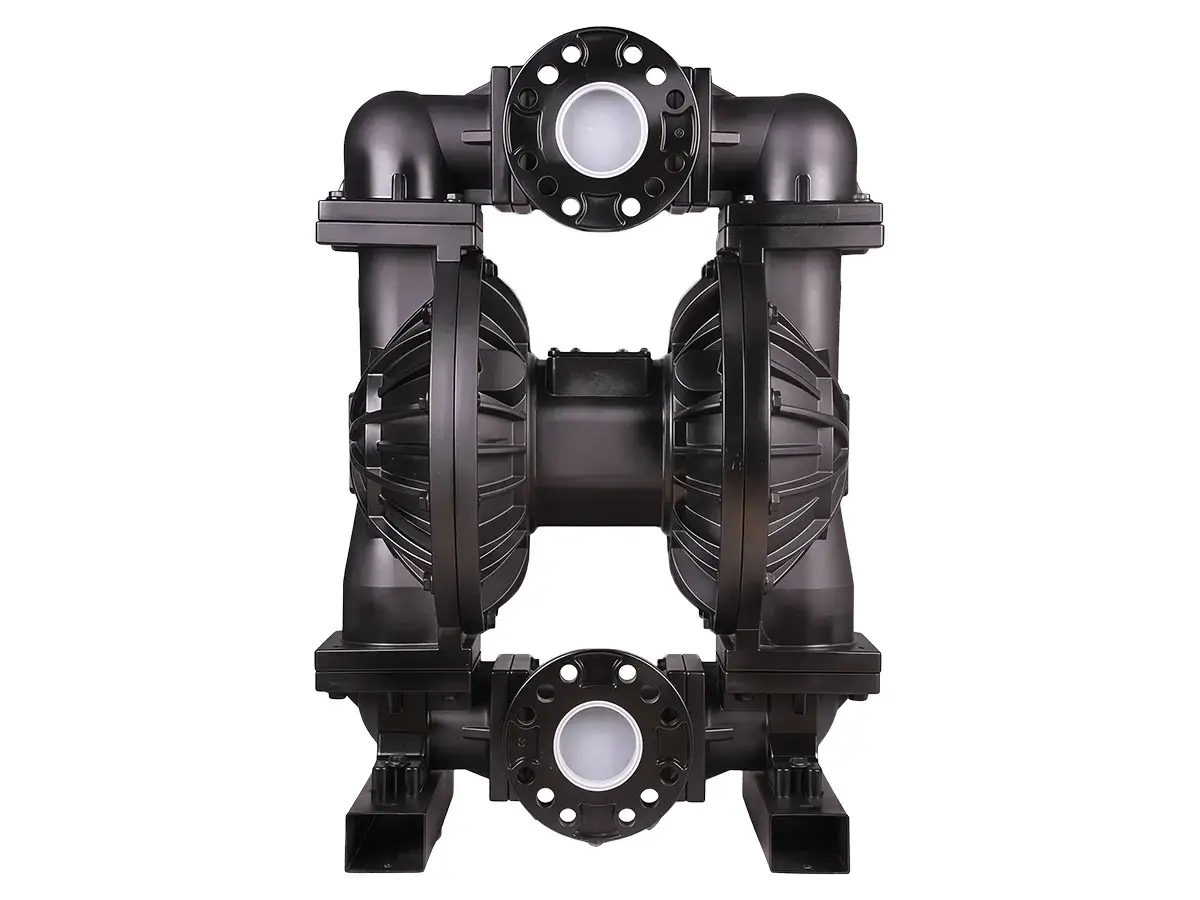

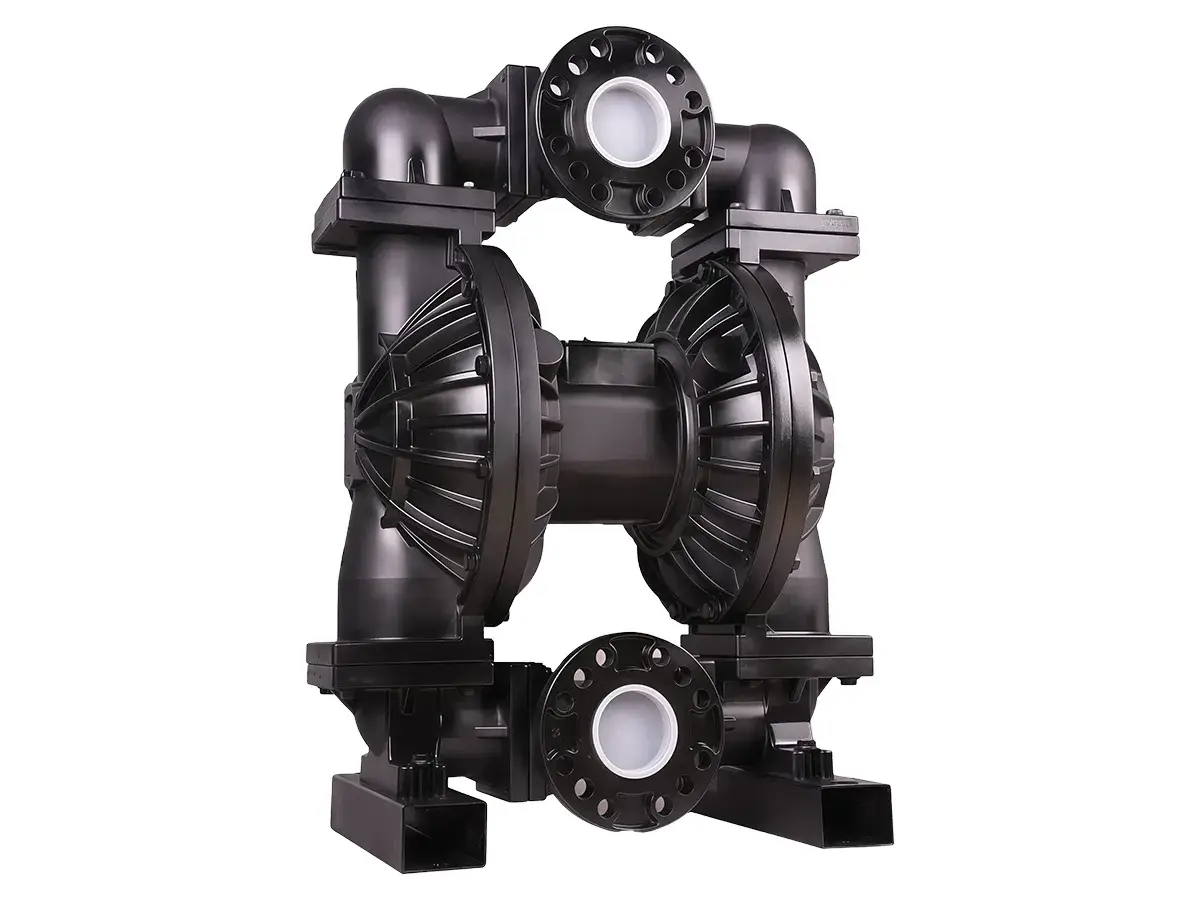

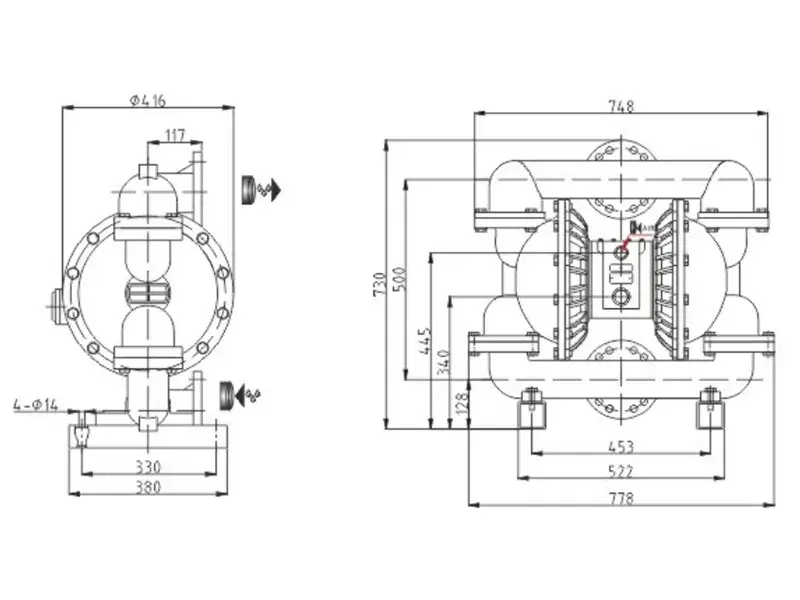

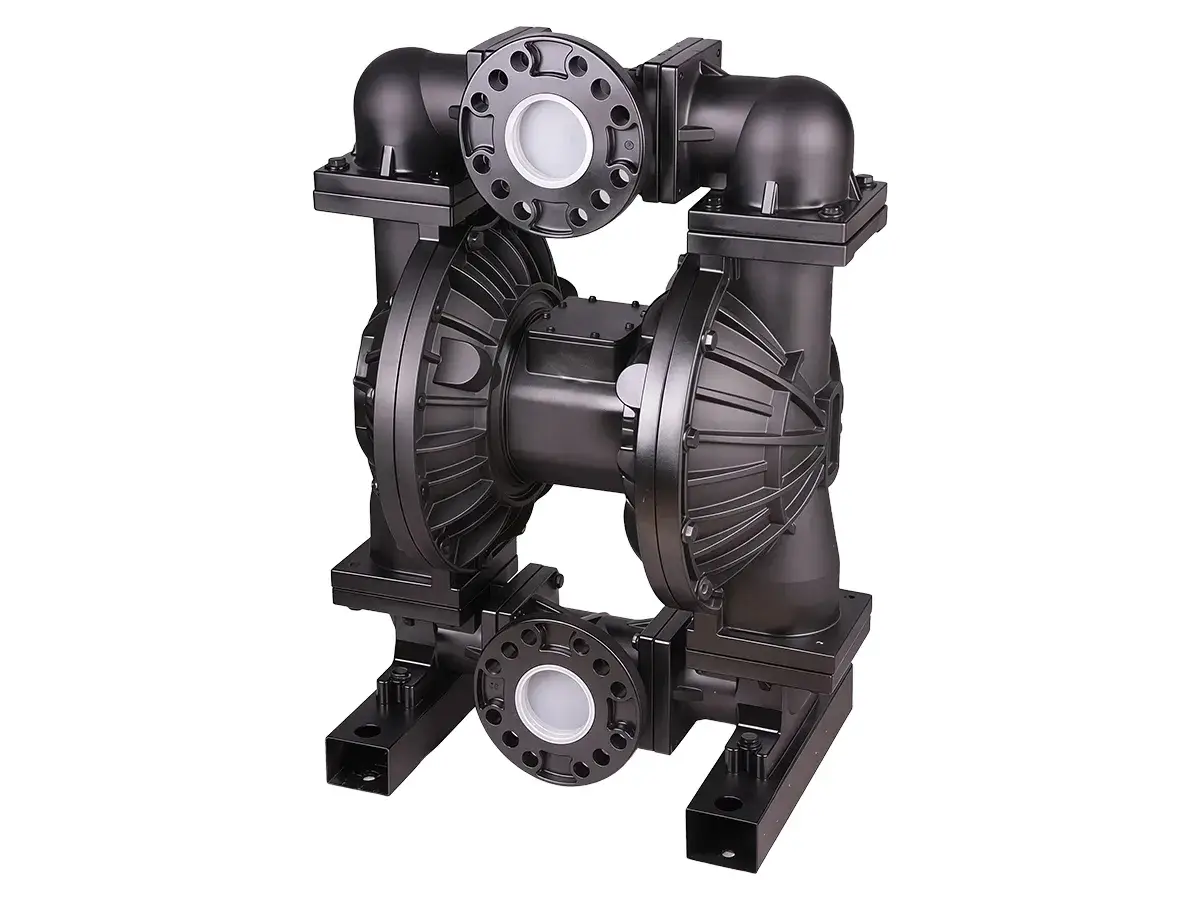

Bomba AODD de aluminio de 3”
Bomba AODD de aluminio de 3”
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 270 gpm (1022 L/min)
- Frecuencia máxima de ciclos: 135 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,37" (9,4 mm)
- Consumo máximo de aire: 90 L/s
- Conexión de entrada de aire: 3/4"
- Conexión de escape de aire: 1"
- Conexión de entrada de fluido: 3"
- Conexión de salida de fluido: 3"
