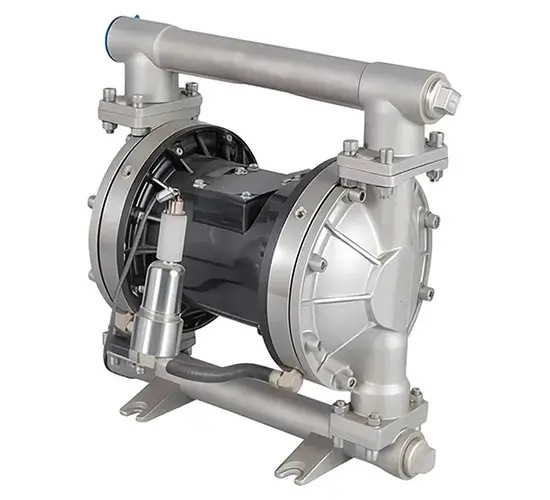

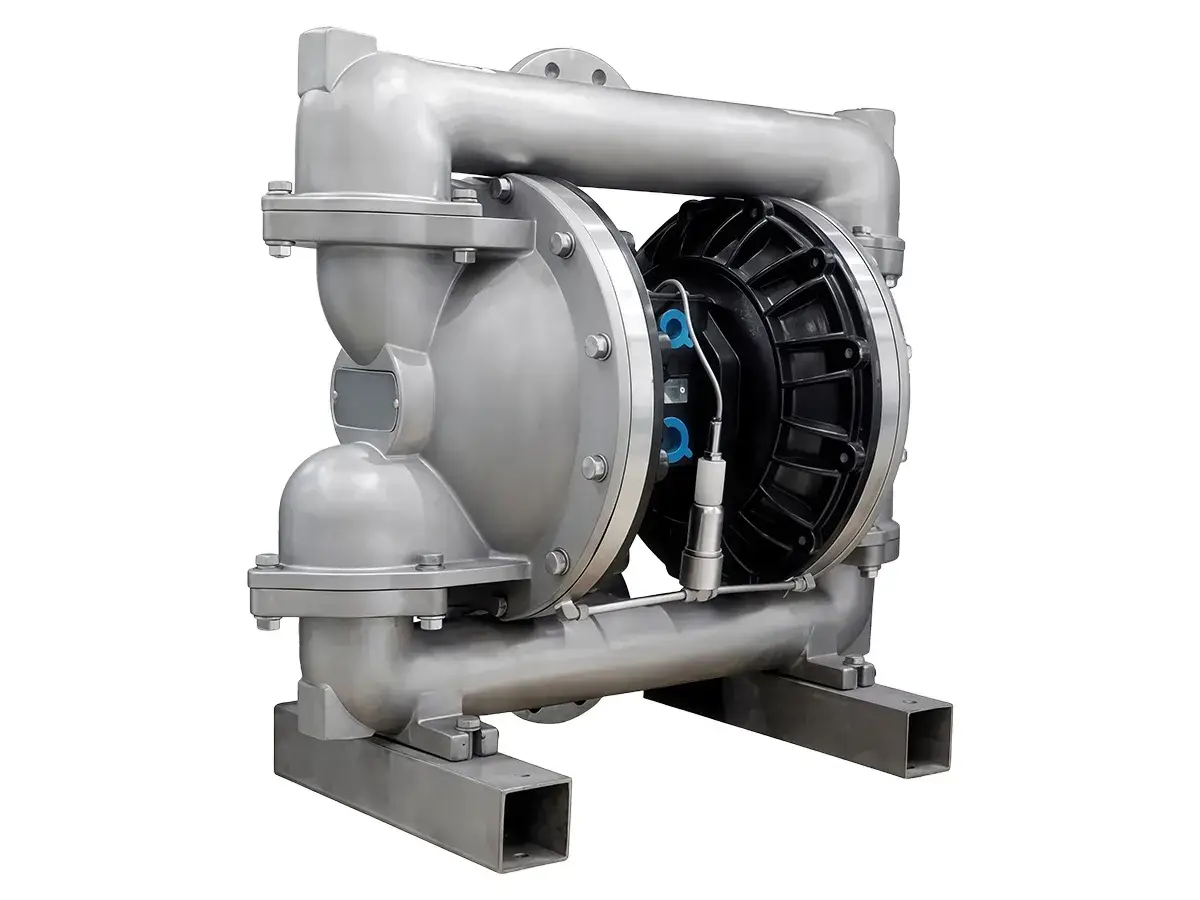

Bombas de diafragma de acero inoxidable con contención secundaria
Sistema de detección de fugas y diafragmas de respaldo
Las bombas neumáticas de diafragma GINKAI con contención secundaria incorporan un sistema de detección de fugas para advertir sobre posibles fallos del diafragma principal. A diferencia de una bomba de doble diafragma convencional, cada cámara de bombeo dispone de un diafragma principal y otro de respaldo, separados por una cámara de detección sellada.
Durante el funcionamiento normal, el fluido entra en contacto con el diafragma principal, cuyo movimiento alternativo genera las fases de aspiración e impulsión. Si este diafragma se desgasta o se rompe, el líquido puede pasar a la cámara intermedia en lugar de alcanzar directamente la cámara de aire. Un interruptor de flotador detecta la presencia de líquido y activa una alarma para que los operadores puedan detener el proceso e inspeccionar la bomba.
El diafragma de respaldo proporciona una segunda barrera entre el fluido bombeado y el circuito neumático. Esta configuración está destinada a procesos en los que resulta importante detectar una fuga interna antes de que el líquido pueda llegar a la cámara de aire o al escape. La selección del equipo debe considerar la compatibilidad química de todos los componentes en contacto con el fluido, así como el caudal, la presión y las condiciones de operación.
- Contención secundaria: si falla el diafragma principal, el diafragma de respaldo actúa como una segunda barrera. El fluido que atraviesa el diafragma principal puede quedar retenido en la cámara intermedia, donde el sistema de detección permite generar una alarma.
- Opciones de materiales: el fabricante menciona acero inoxidable 304, 316 y 316L, así como diafragmas de PTFE. La disponibilidad de cada combinación y su compatibilidad con el producto bombeado deben confirmarse para el modelo seleccionado.
- Detección de fugas antes del circuito neumático: la cámara sellada y el diafragma de respaldo permiten advertir sobre un fallo del diafragma principal antes de que el líquido alcance la cámara de aire o pueda salir por el escape.

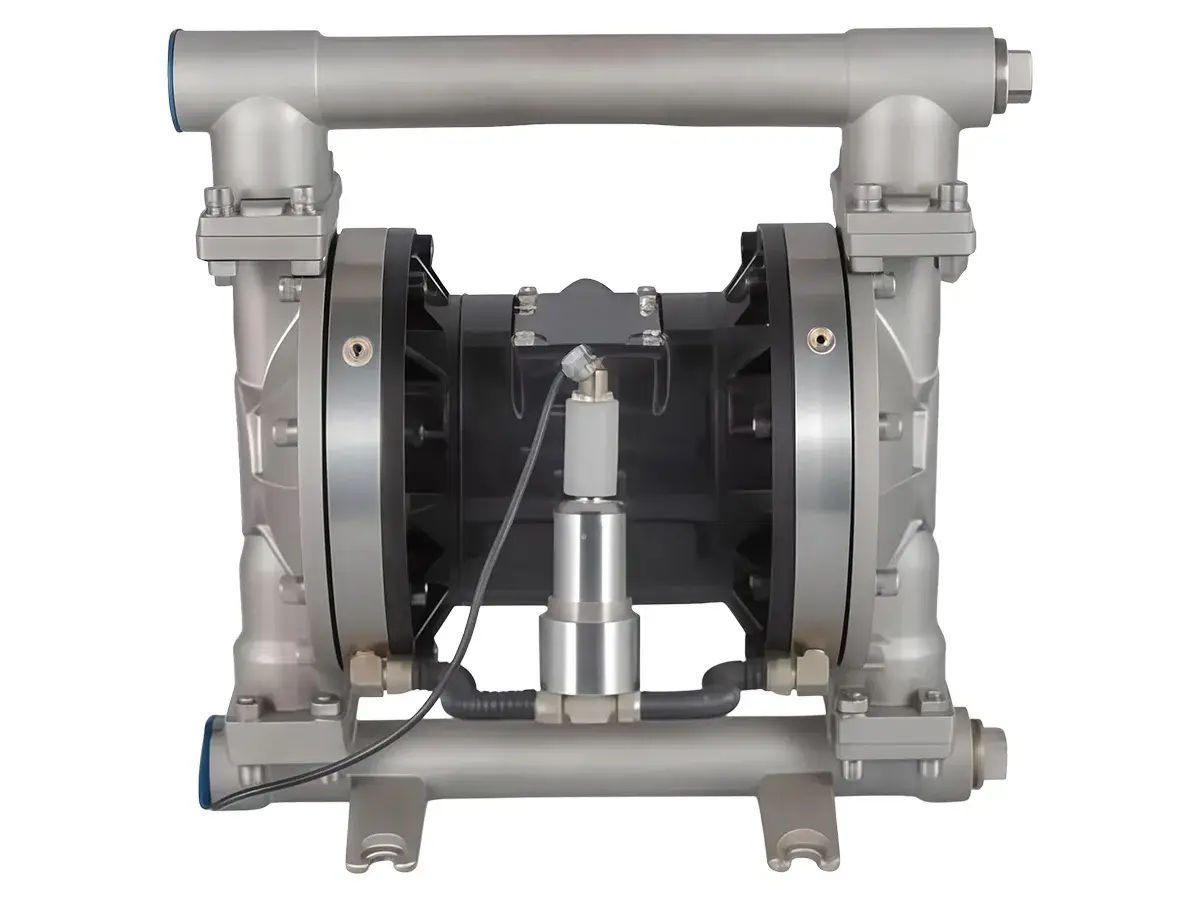

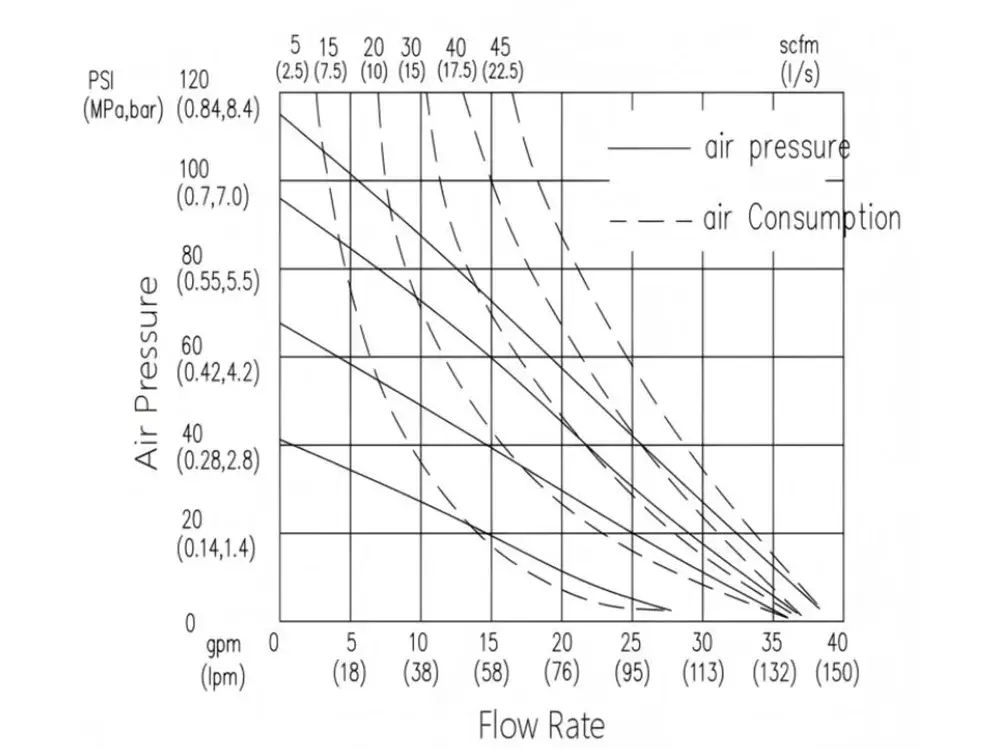

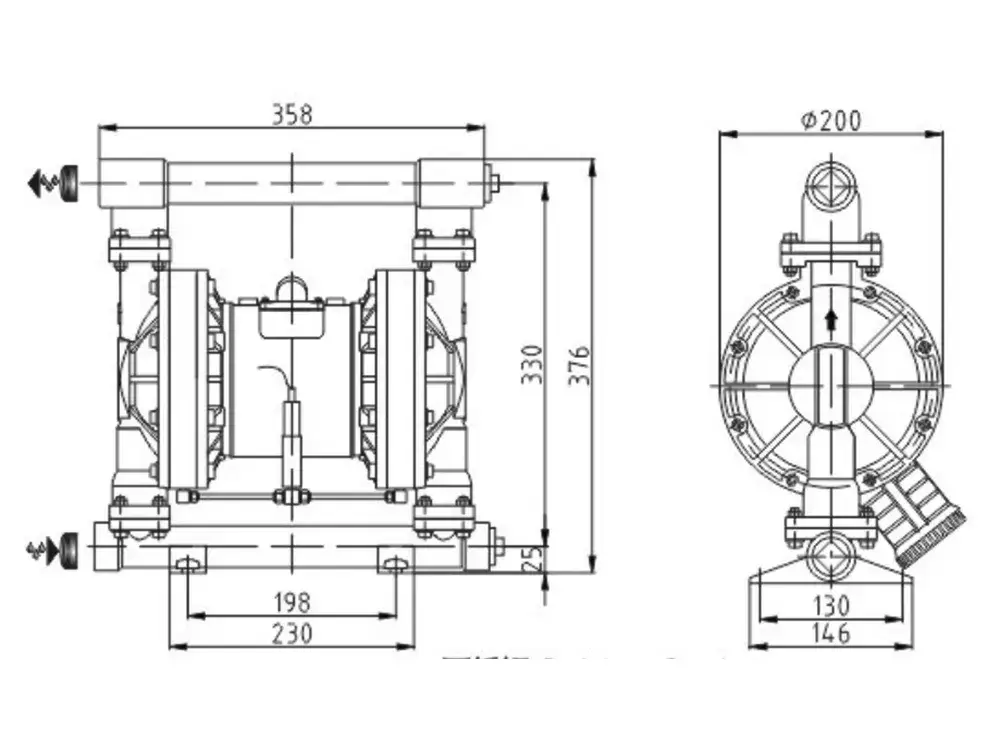

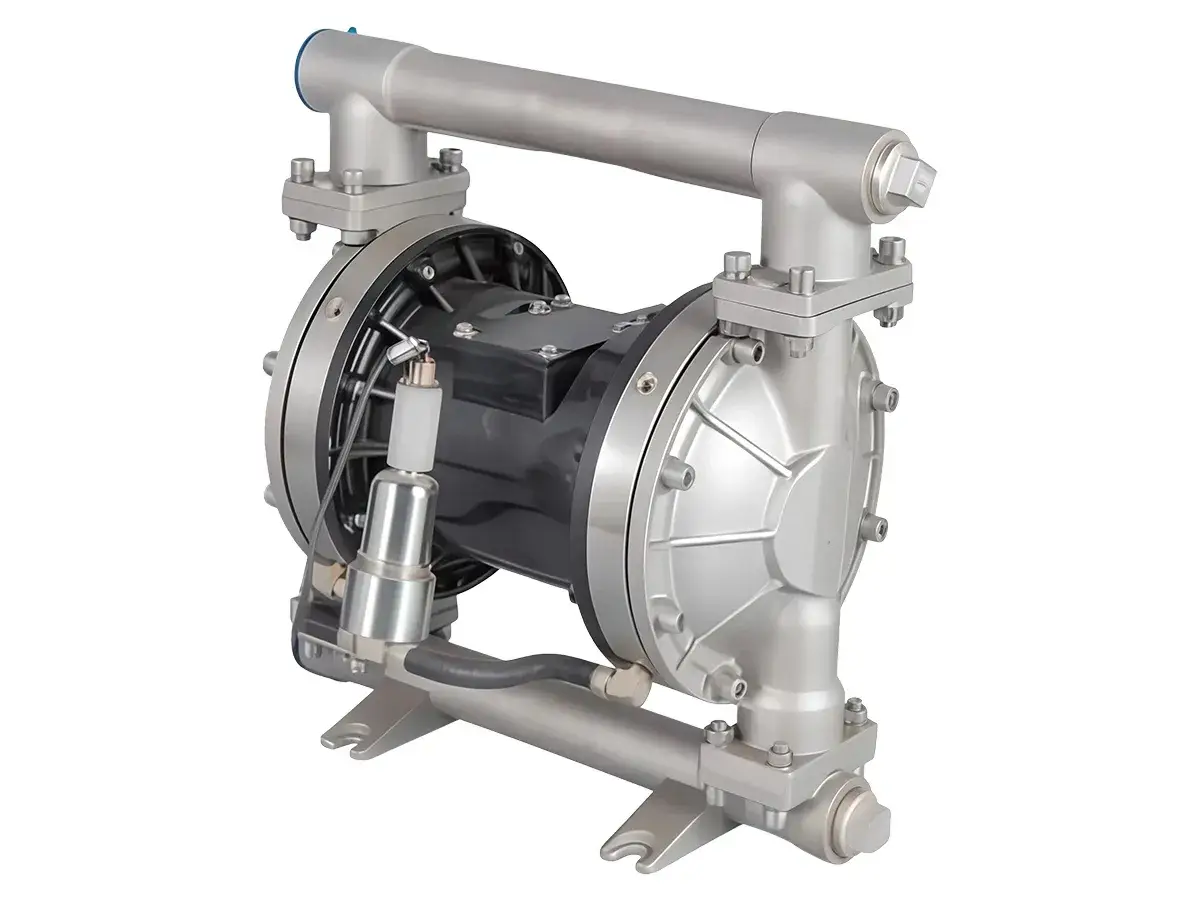

Bomba neumática de diafragma de acero inoxidable con contención secundaria de 1”
- Presión máxima de trabajo:120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 ciclos/min
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas:0,16" (4 mm)
- Consumo máximo de aire:45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 20,3 kg

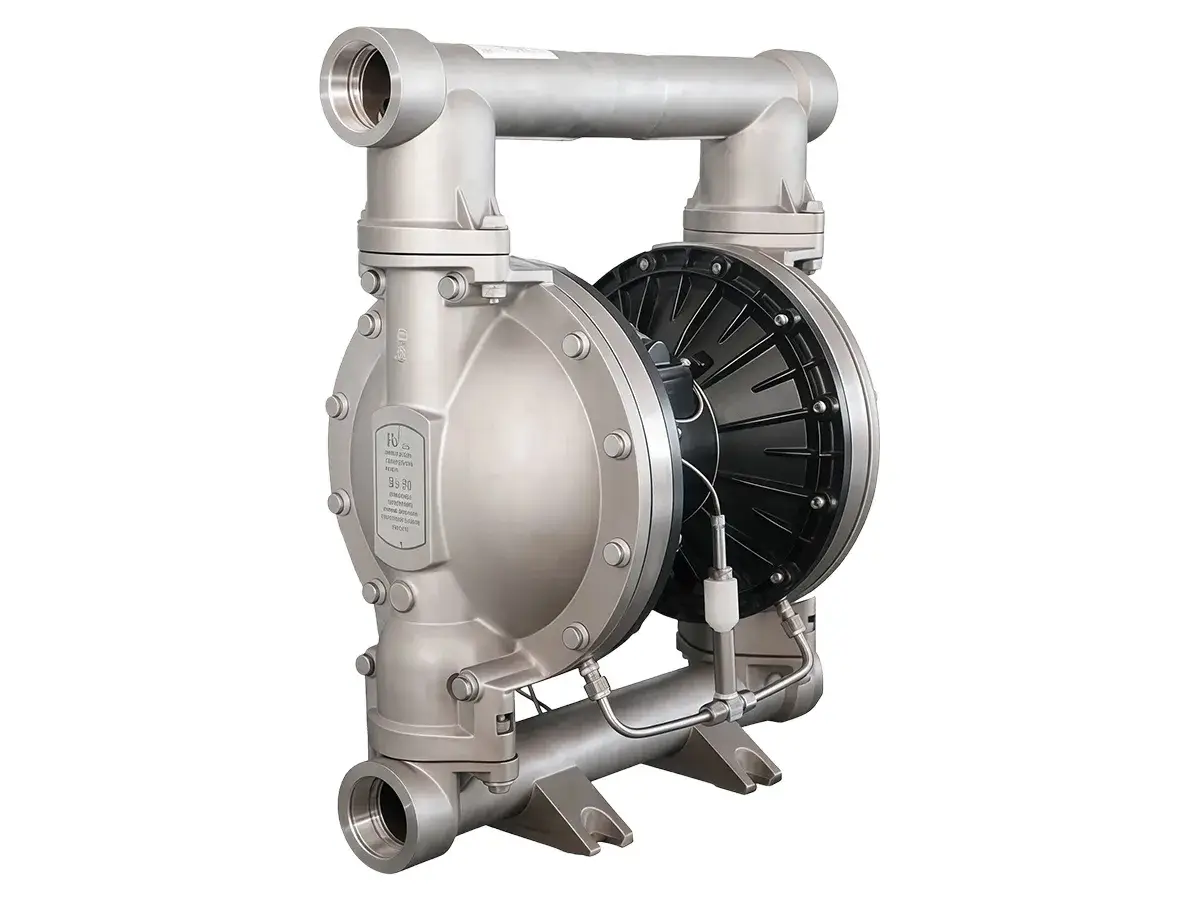

Bomba neumática de diafragma de acero inoxidable con detector de fugas de 1½"
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 ciclos/min
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1-1/2"
- Conexión de salida de fluido: 1-1/2"
- Peso: 40,7 kg

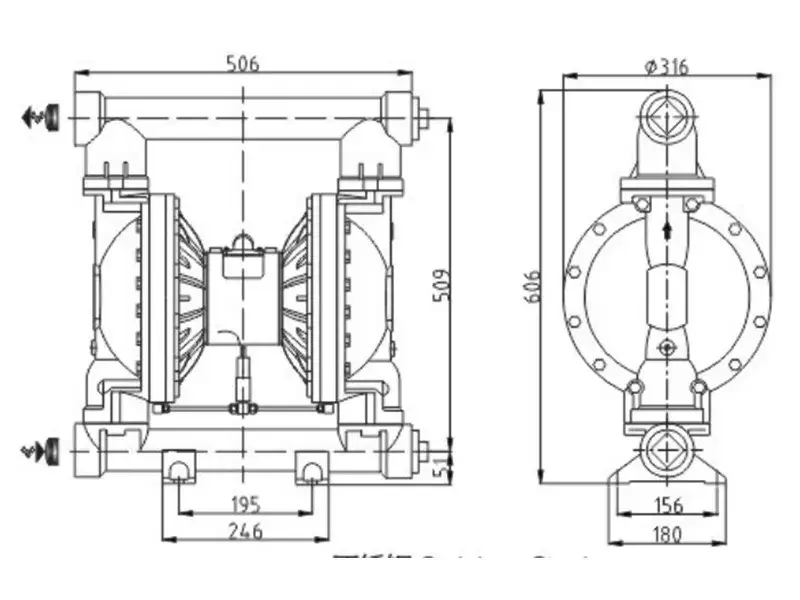

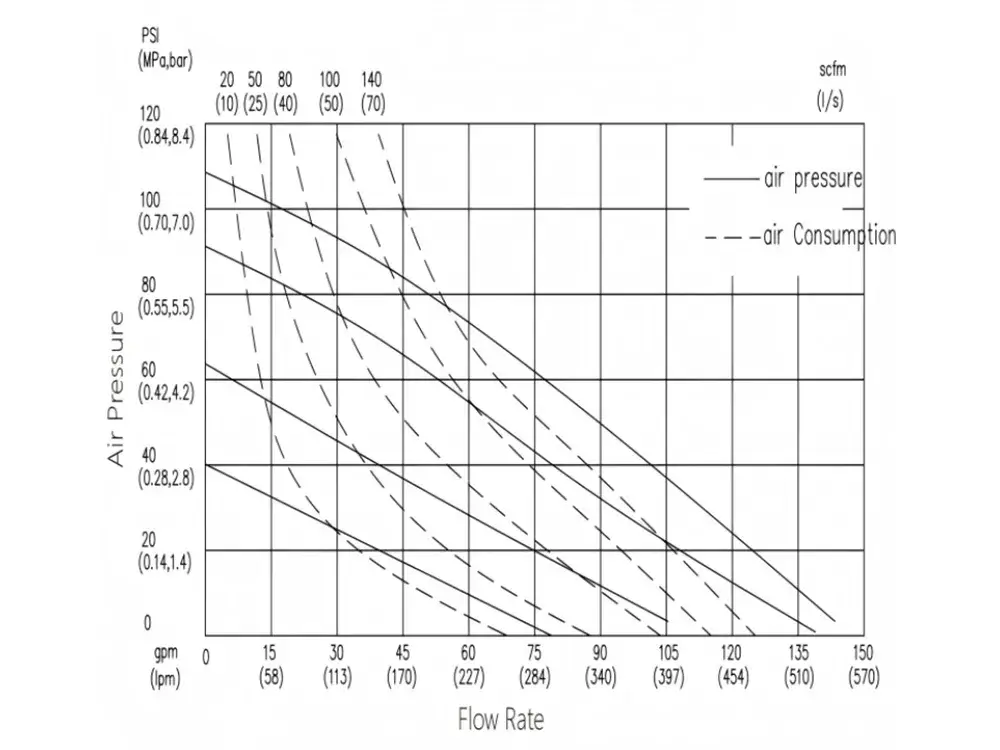

Bomba neumática de diafragma de acero inoxidable con contención secundaria de 2"
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 ciclos/min
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso: 61 kg

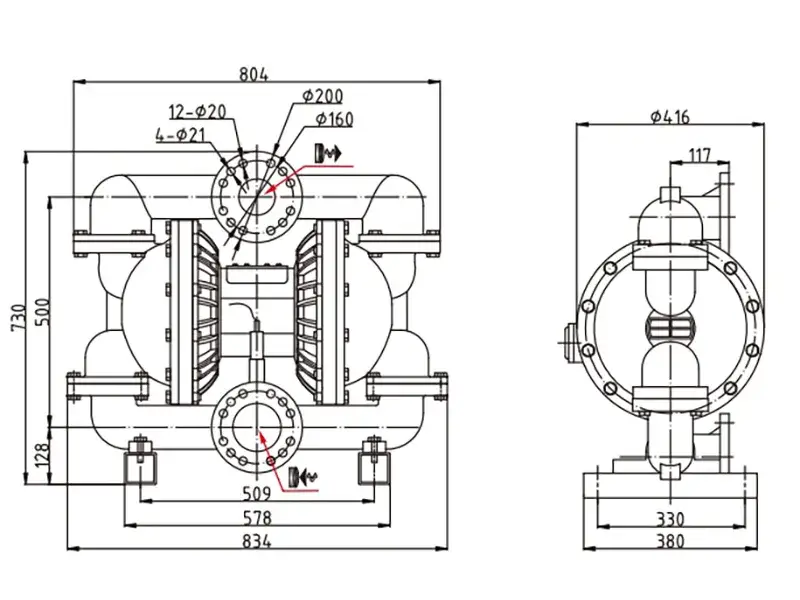

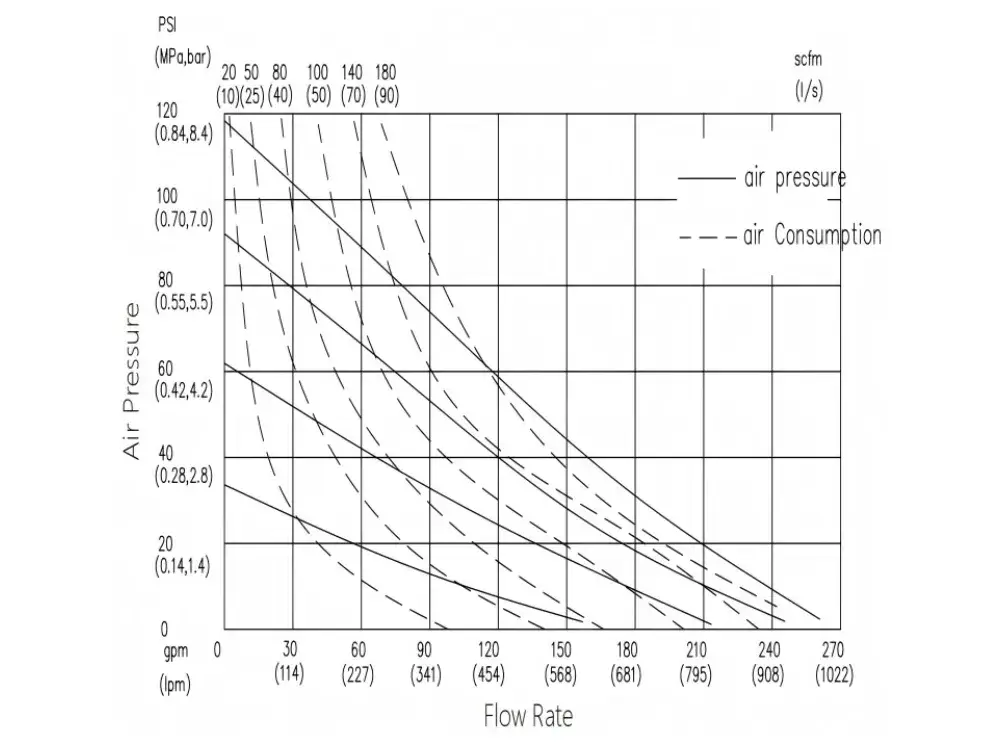

Bomba neumática de diafragma de acero inoxidable con contención secundaria de 3"
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 270 gpm (1022 L/min)
- Frecuencia máxima de ciclos: 135 ciclos/min
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,37" (9,4 mm)
- Consumo máximo de aire: 180 scfm (90 L/s)
- Conexión de entrada de aire: 3/4"
- Conexión de escape de aire: 1"
- Conexión de entrada de fluido: 3"
- Conexión de salida de fluido: 3"
- Peso: 142 kg
