Bombas de diafragma con cuerpo de PTFE
Las bombas de diafragma de PTFE GINKAI incorporan un cuerpo de politetrafluoroetileno, un material con amplia resistencia química que puede considerarse para el trasvase de determinados líquidos corrosivos. Su construcción ofrece una alternativa para procesos en los que la compatibilidad del material resulta decisiva, siempre que se comprueben también los diafragmas, las válvulas y los demás componentes en contacto con el fluido.

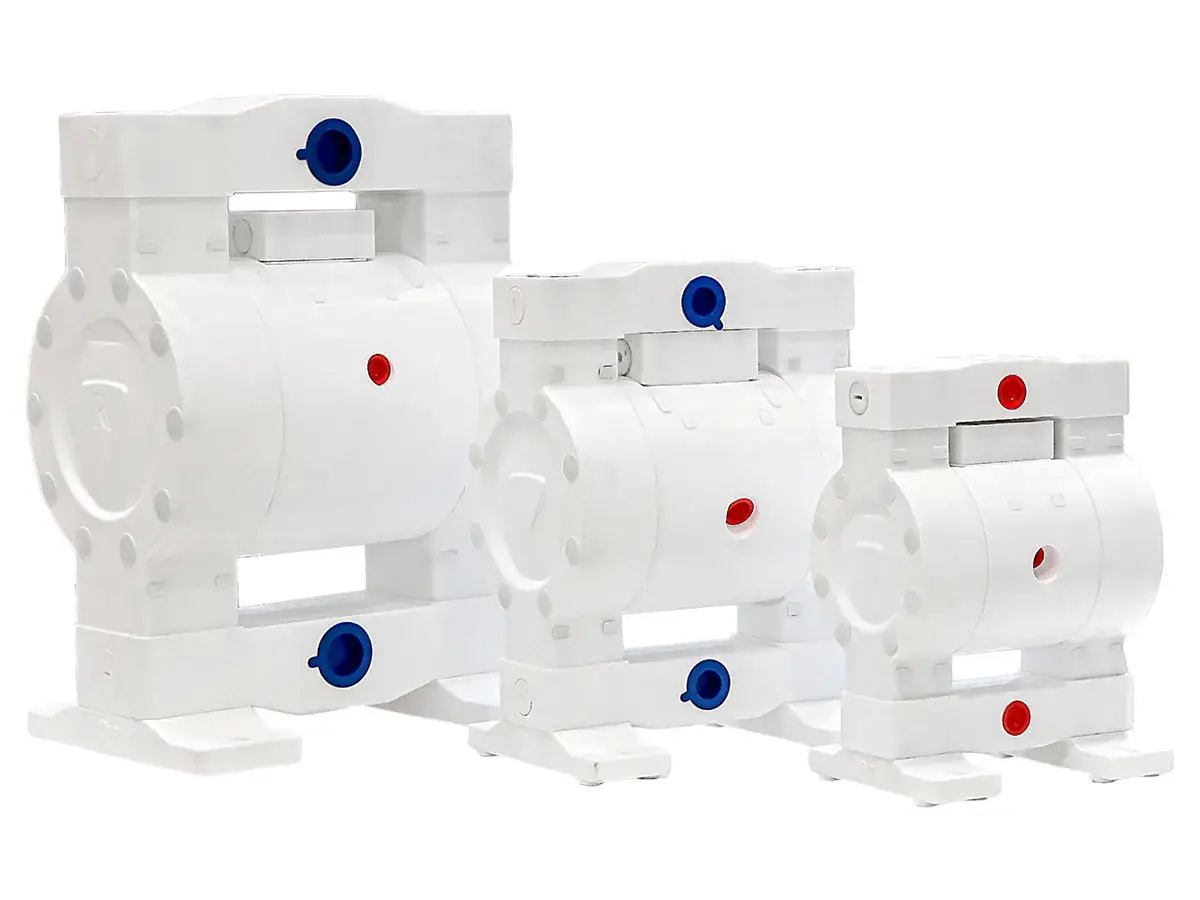

La gama presentada incluye bombas neumáticas con conexiones de fluido de 1/2", 1" y 1½". Entre sus configuraciones se encuentra una versión de 1" con cuerpo de PTFE y conjunto central de acero inoxidable. La selección depende de la composición y temperatura del producto, el caudal requerido y las condiciones de instalación.
Materiales y condiciones de funcionamiento
- Accionamiento neumático: las bombas utilizan aire comprimido para accionar los diafragmas. La aptitud para trabajar con líquidos inflamables o en atmósferas potencialmente explosivas debe verificarse para la configuración concreta y las condiciones de la instalación.
- Cuerpo de PTFE: el politetrafluoroetileno presenta resistencia frente a numerosos productos químicos, incluidos determinados ácidos, álcalis y disolventes. La compatibilidad debe comprobarse según la composición, concentración y temperatura del fluido, así como los materiales de los demás componentes de la bomba.
- Protección de elementos de fijación:el diseño descrito incorpora tapones de PTFE para reducir la exposición directa de determinados tornillos al entorno químico. Conviene confirmar esta característica en la configuración seleccionada.
- Diseño de las cubiertas:el fabricante describe cubiertas superior e inferior de geometría compartida, una característica que puede facilitar las tareas de montaje y desmontaje.
- Diafragma compuesto:el diseño incorpora un diafragma compuesto integrado. Su vida útil depende del fluido, la frecuencia de funcionamiento y las condiciones de servicio.
- Componentes mecanizados:el fabricante indica el uso de mecanizado CNC en componentes de la bomba. La selección debe considerar también las características de las superficies de cierre y los materiales de sellado.
Configuración de los componentes
- Cámaras de bombeo: su construcción está diseñada para contener el fluido y conducirlo entre las conexiones de aspiración e impulsión. Las condiciones admisibles deben comprobarse para cada tamaño de bomba.
- Conjunto central: la gama incluye distintas configuraciones estructurales. En el modelo de 1" se presenta una variante con cuerpo de PTFE y conjunto central de acero inoxidable.
- Diafragma compuesto integrado:el diafragma realiza el movimiento alternativo que genera las fases de aspiración e impulsión. Su material y configuración deben verificarse para el fluido previsto.
- Conjunto de válvulas de bola:las bolas, los asientos tipo jaula y las superficies de cierre forman parte del sistema de retención del fluido. Es necesario comprobar sus materiales y condiciones de mantenimiento.
- Conexiones de entrada y salida:el diseño descrito integra las conexiones de fluido y contempla distintas orientaciones. La disposición disponible debe confirmarse para el tamaño y la configuración seleccionados.
Las bombas con cuerpo de PTFE pueden considerarse para procesos que requieren el trasvase de líquidos químicamente compatibles con este material. La selección debe basarse en las propiedades del fluido y en la resistencia de todos los componentes en contacto con él, no únicamente en la del cuerpo de la bomba.
- Industria química: trasvase de determinados ácidos, álcalis y otros productos químicos corrosivos, previa verificación de su concentración, temperatura y compatibilidad con los componentes de la bomba.
- Procesos alimentarios: cualquier aplicación con ingredientes líquidos requiere confirmar previamente los materiales en contacto con el producto, el diseño higiénico y la documentación exigida para el uso previsto.
- Industria farmacéutica: el manejo de materias primas o líquidos de proceso requiere verificar la configuración y los requisitos de limpieza, compatibilidad y documentación aplicables.
- Industria electrónica:evaluación de configuraciones para el trasvase de determinados reactivos y soluciones utilizadas en procesos químicos y de tratamiento de superficies. Los requisitos de pureza deben comprobarse por separado.
- Tratamiento de aguas: trasvase de líquidos de proceso o aguas residuales con componentes químicos compatibles. Si el fluido contiene sólidos, debe verificarse el tamaño máximo de partícula admitido por el modelo.

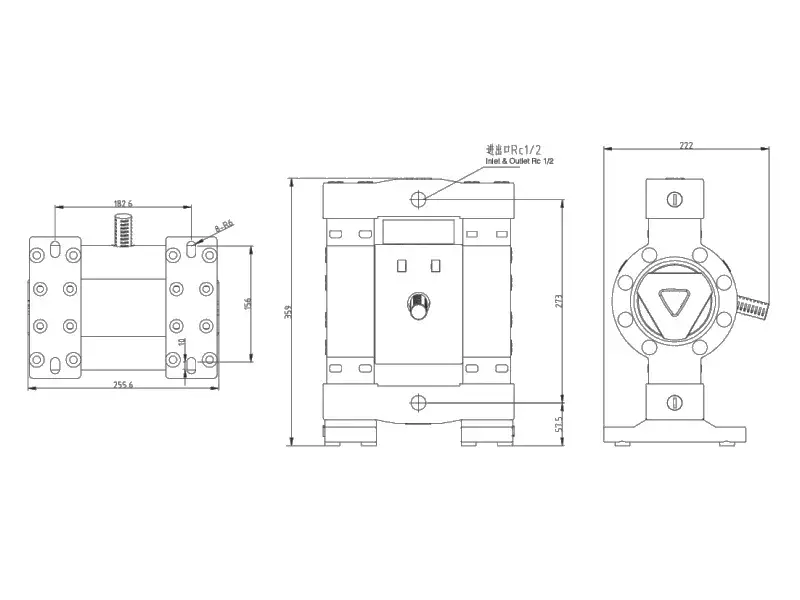

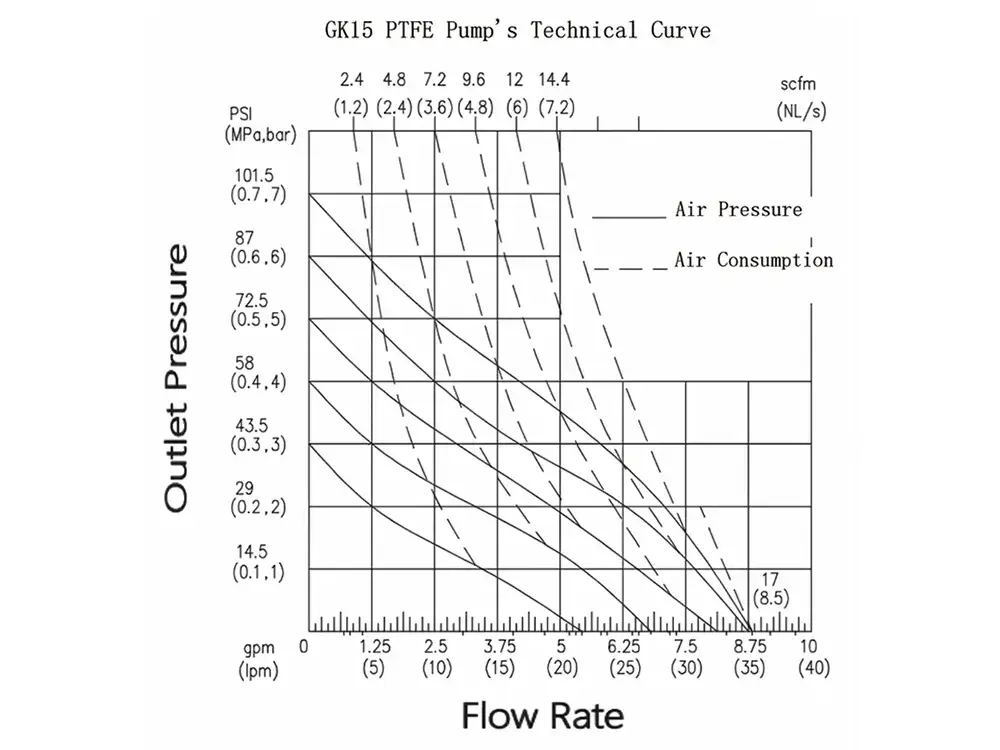

Bomba neumática de doble diafragma de PTFE de 1/2"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 36 L/min
- Frecuencia máxima de ciclos: 400 ciclos/min
- Altura de aspiración en seco: 3,5 m
- Tamaño máximo de partículas sólidas: 2,5 mm
- Consumo máximo de aire: 8.5 NL/s
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 16 kg

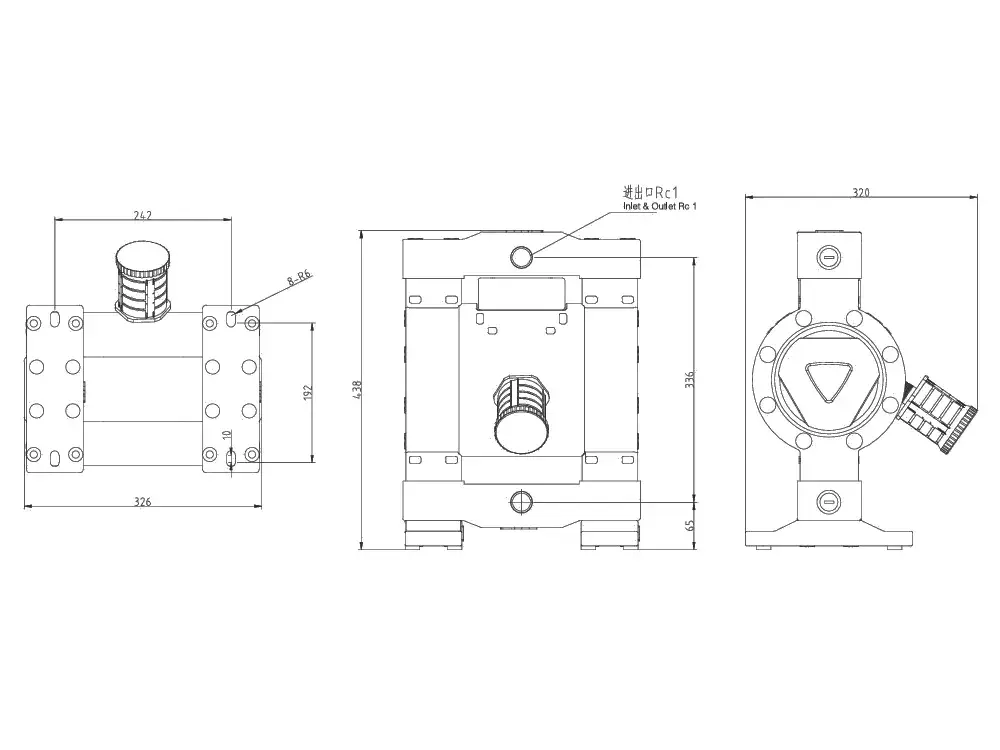

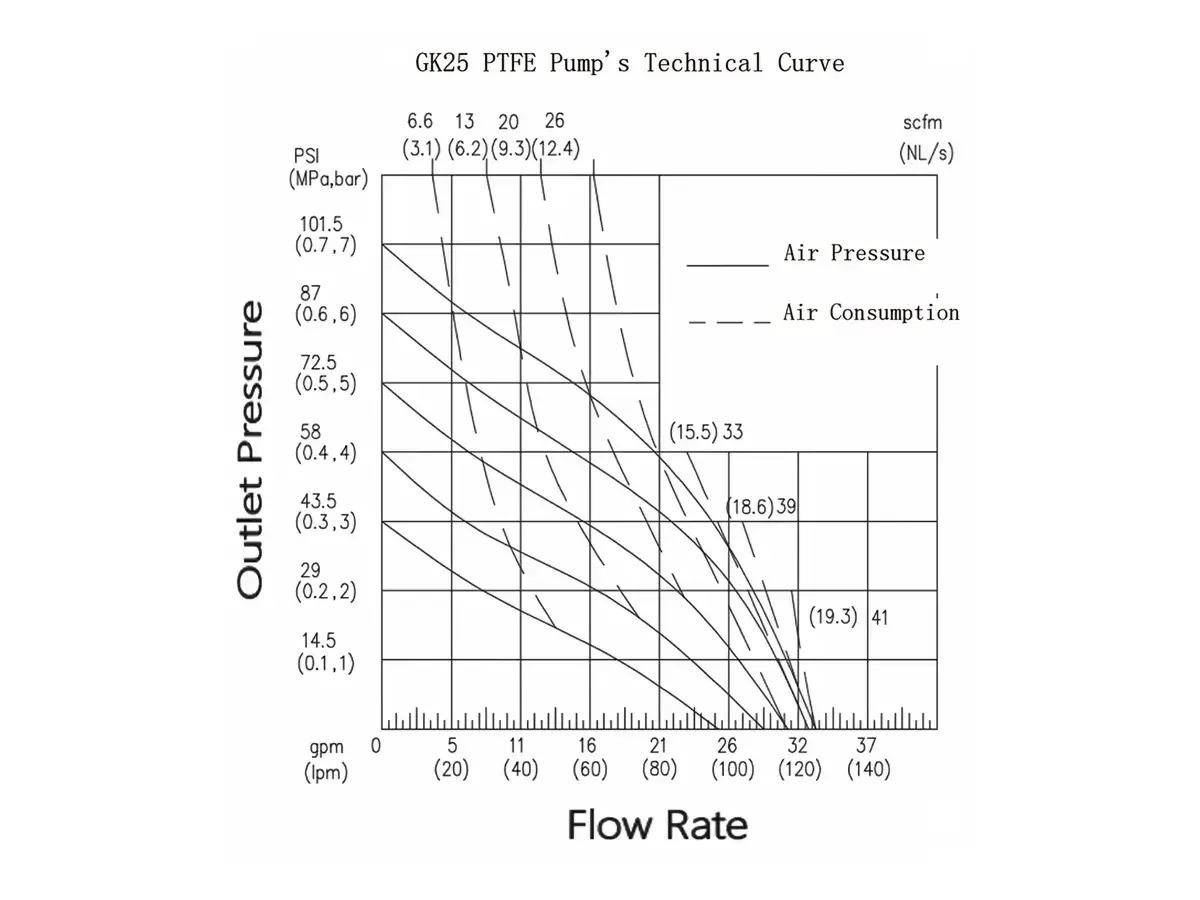

Bomba neumática de diafragma de PTFE de 1”
Cuerpo de PTFE de 1"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 125 L/min
- Frecuencia máxima de ciclos: 276 ciclos/min
- Altura de aspiración en seco: 3,5 m
- Tamaño máximo de partículas sólidas: 4 mm
- Consumo máximo de aire: 19,3 NL/s
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 32 kg

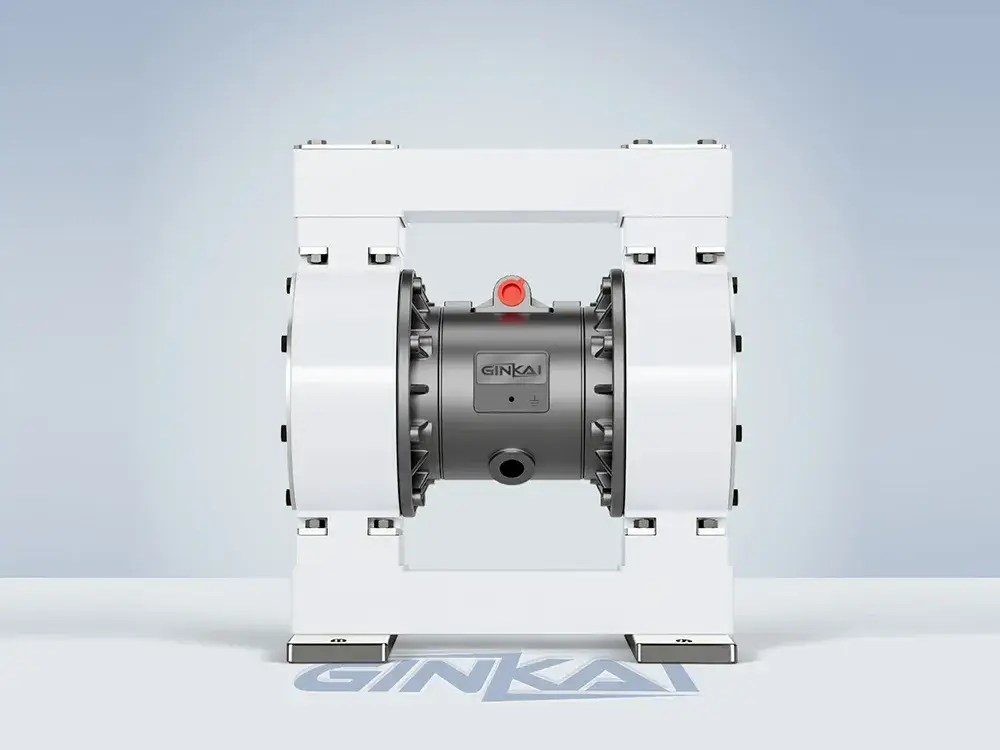

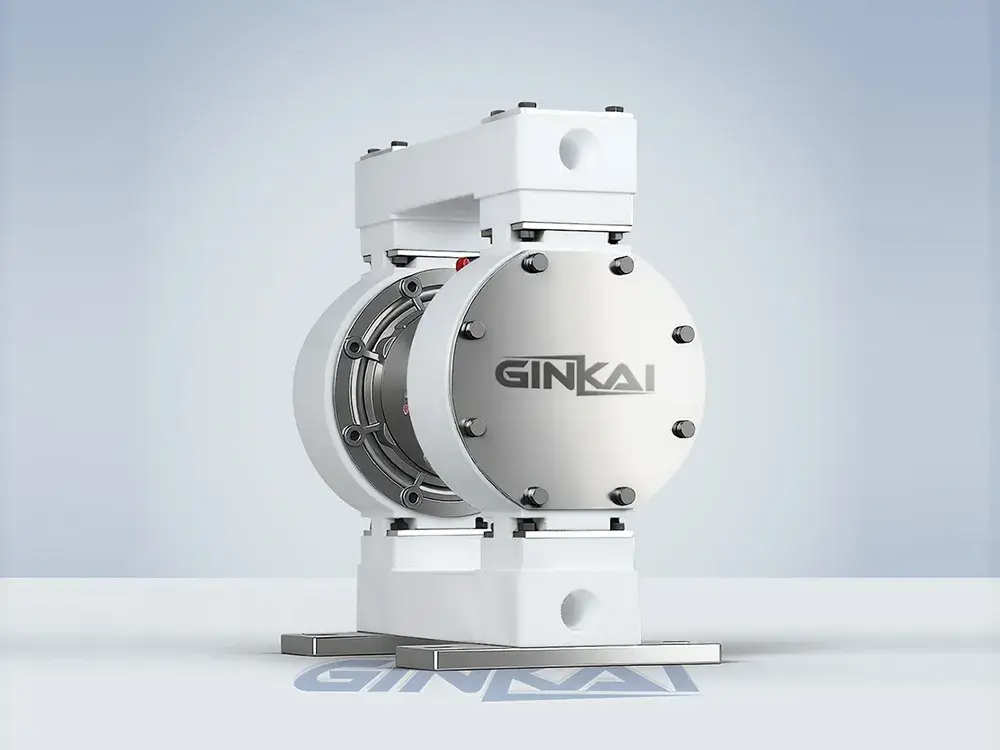

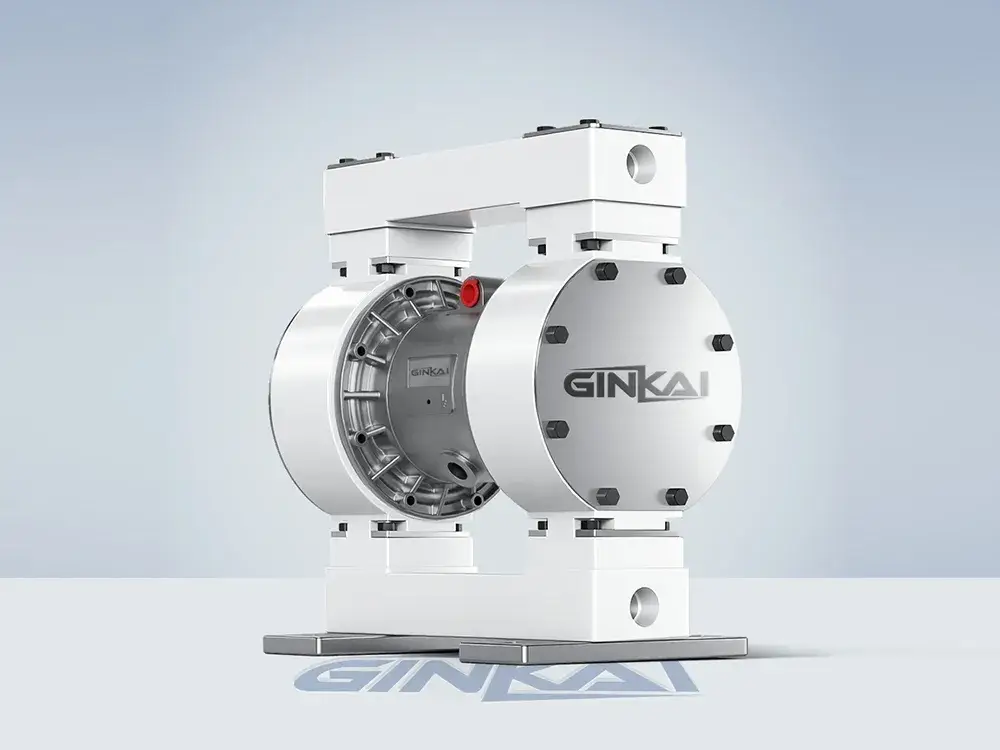

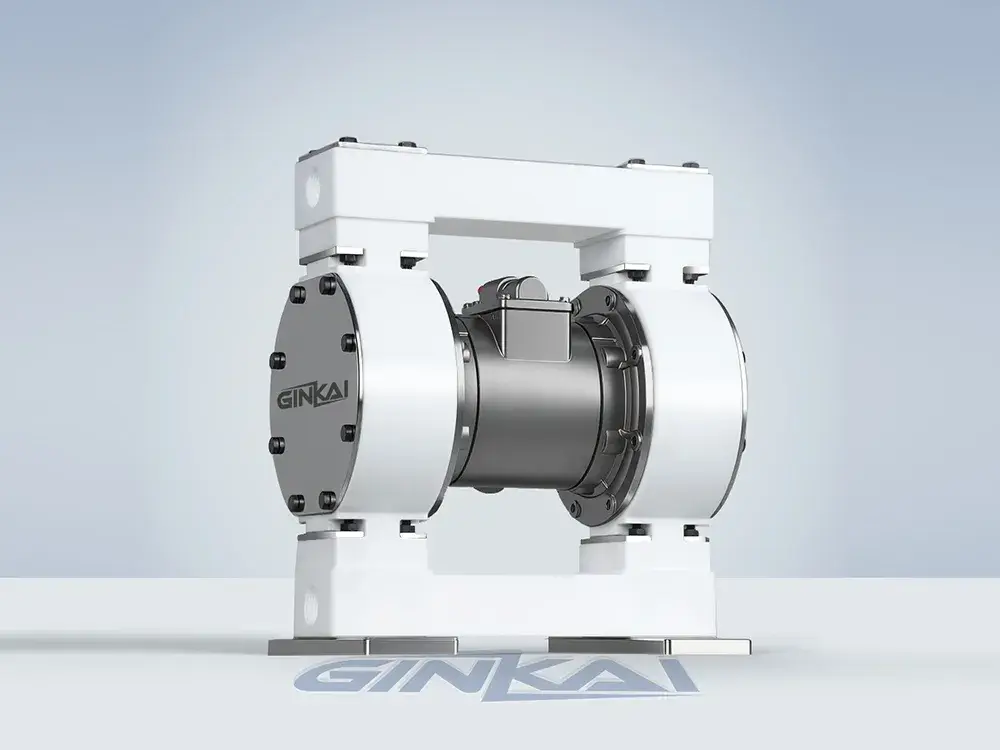

Cuerpo de PTFE de 1" con conjunto central de acero inoxidable
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 125 L/min
- Frecuencia máxima de ciclos: 276 ciclos/min
- Altura de aspiración en seco:3,5 m
- Tamaño máximo de partículas sólidas: 4 mm
- Consumo máximo de aire: 19,3 NL/s
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 32 kg

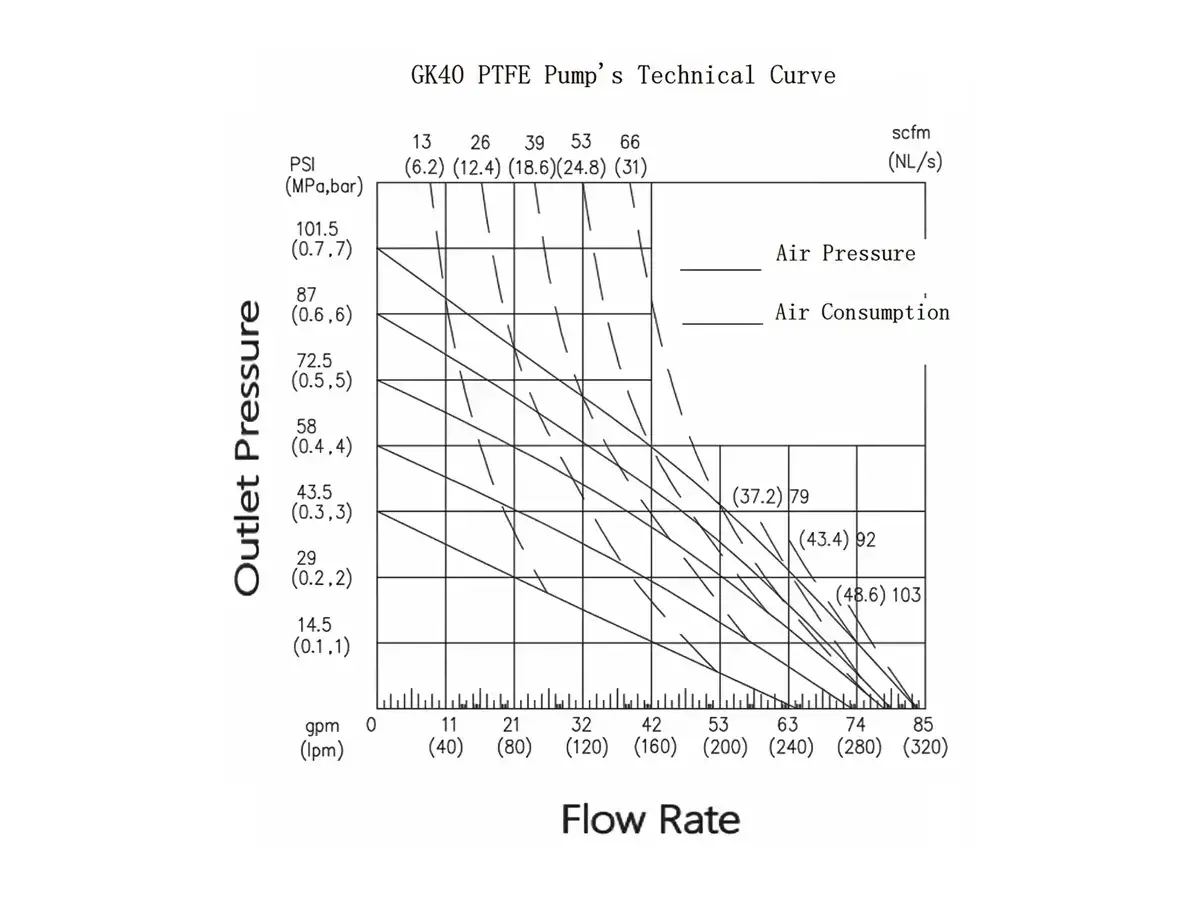

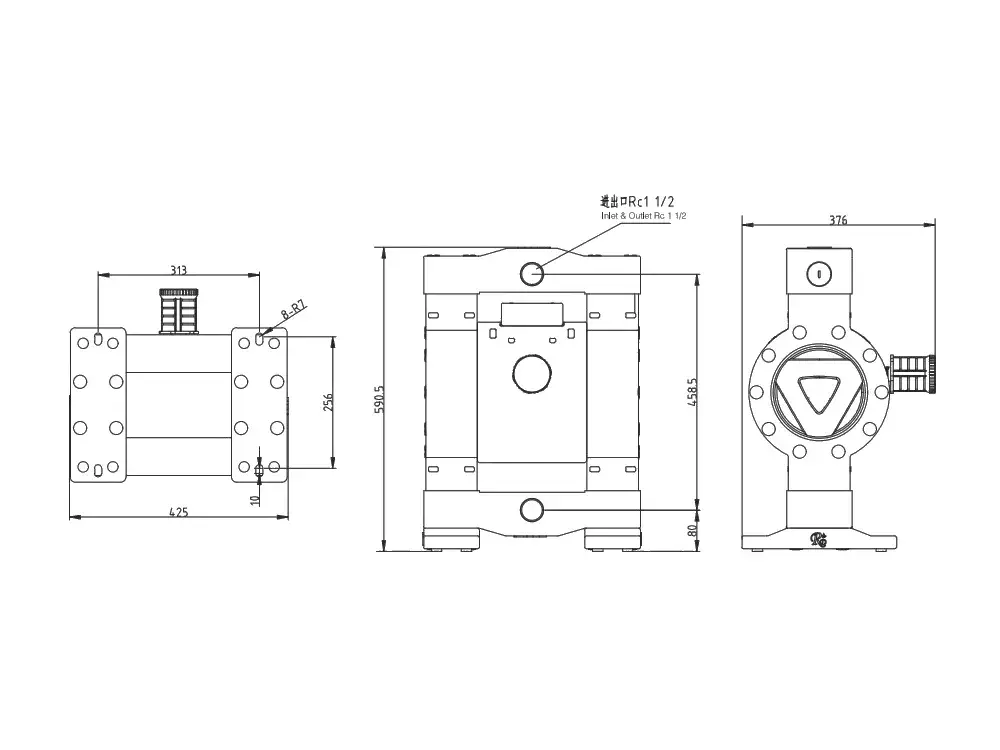

Bomba neumática de diafragma de PTFE de 1½"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 315 L/min
- Frecuencia máxima de ciclos: 200 ciclos/min
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 5 mm
- Consumo máximo de aire: 48,6 NL/s
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 70 kg
