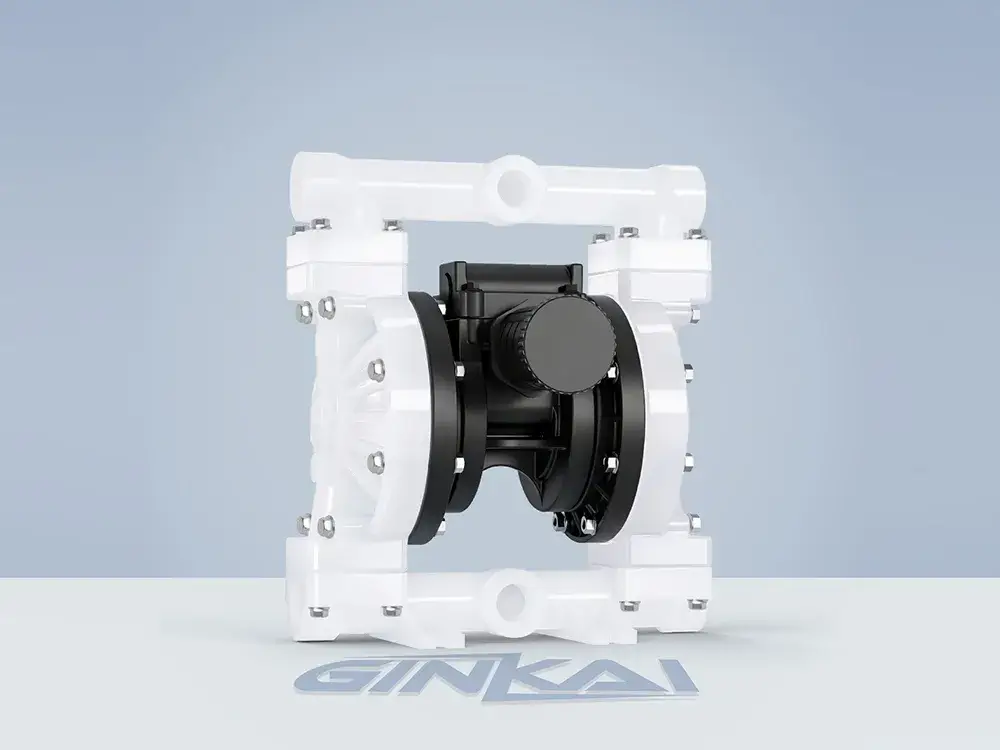

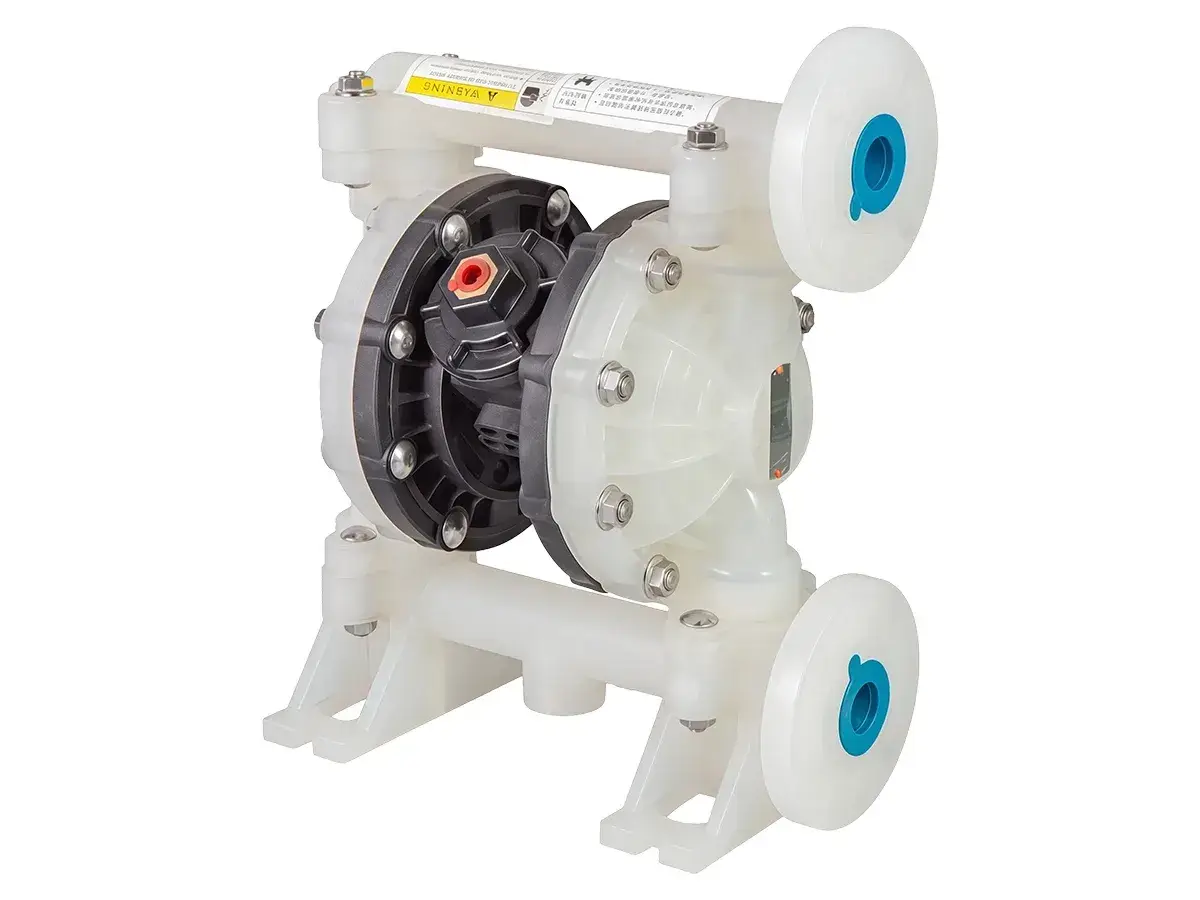

Bombas de PP con accionamiento neumático
- Presión máxima de trabajo: 100-120 psi / 0,7-0,84 MPa / 7-8,4 bar
- Caudal máximo: 5,0-270 gpm (19-1022 L/min)
- Frecuencia máxima de ciclos: 135-320 cpm
- Altura de aspiración en seco: 3-5 m
- Tamaño máximo de partículas sólidas: 0,06-0,37" (1,5-9,4 mm)
- Consumo máximo de aire: 7,0-180 scfm (3,5-90 L/s)
Las bombas neumáticas de diafragma GINKAI con cuerpo de polipropileno (PP) ofrecen distintas configuraciones para el trasvase de líquidos industriales compatibles con los materiales de la bomba. El PP es una alternativa de construcción para determinadas soluciones químicas, incluidas algunas formulaciones ácidas, alcalinas y salinas; la compatibilidad debe comprobarse según el producto, su concentración y la temperatura de trabajo.
La gama incluye cuerpos de PP con conjuntos centrales de PP o de aleación de aluminio, así como variantes de conexión y diseño según el tamaño. Para elegir el equipo, conviene verificar también los materiales de los diafragmas, las válvulas y las juntas, además del caudal y la presión requeridos.

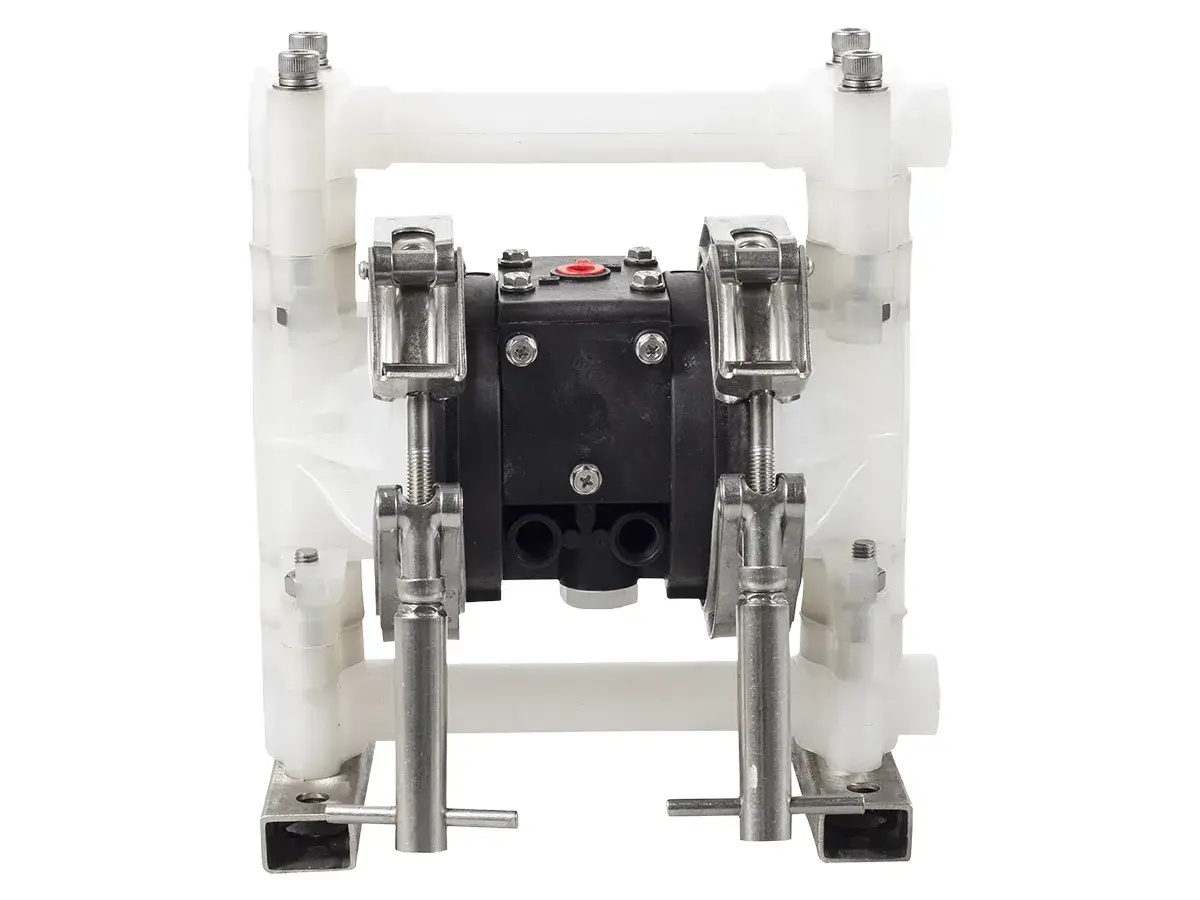

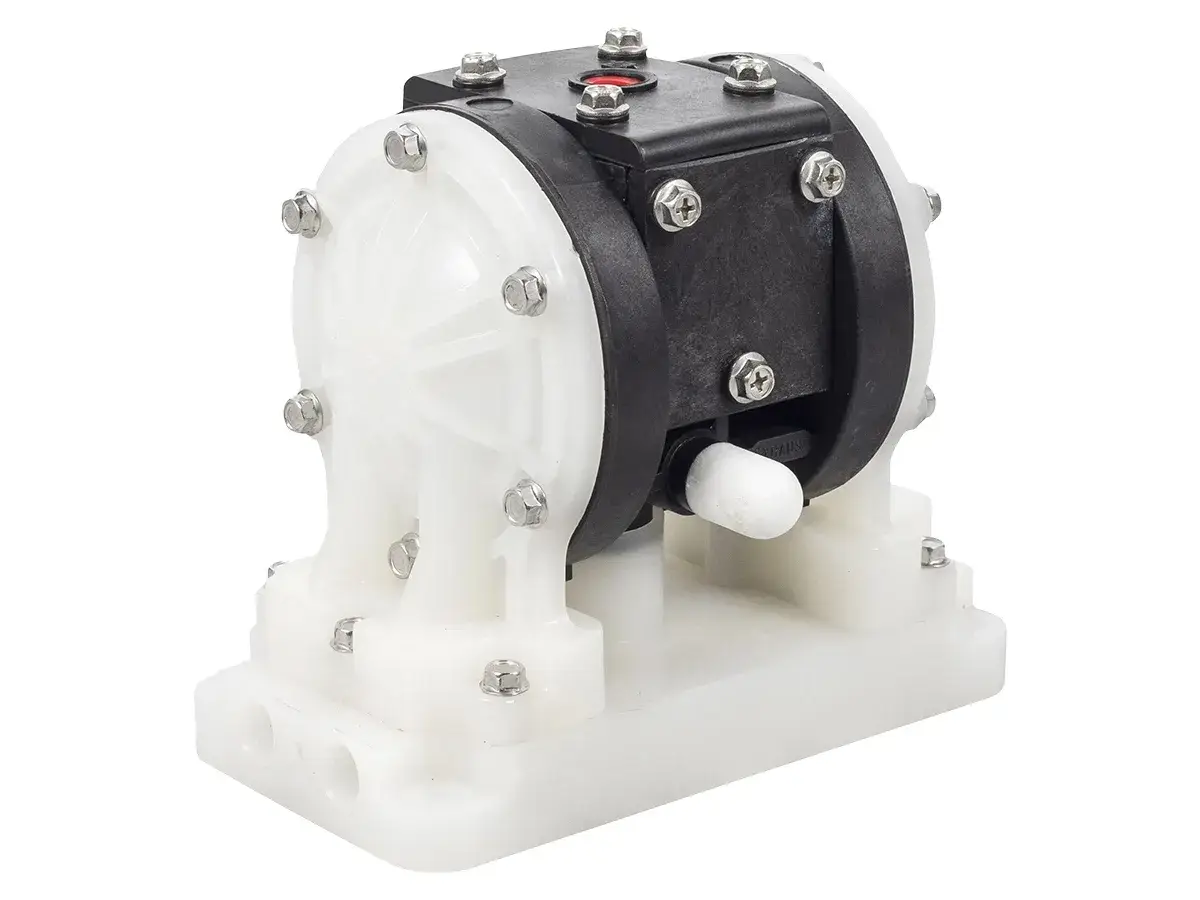

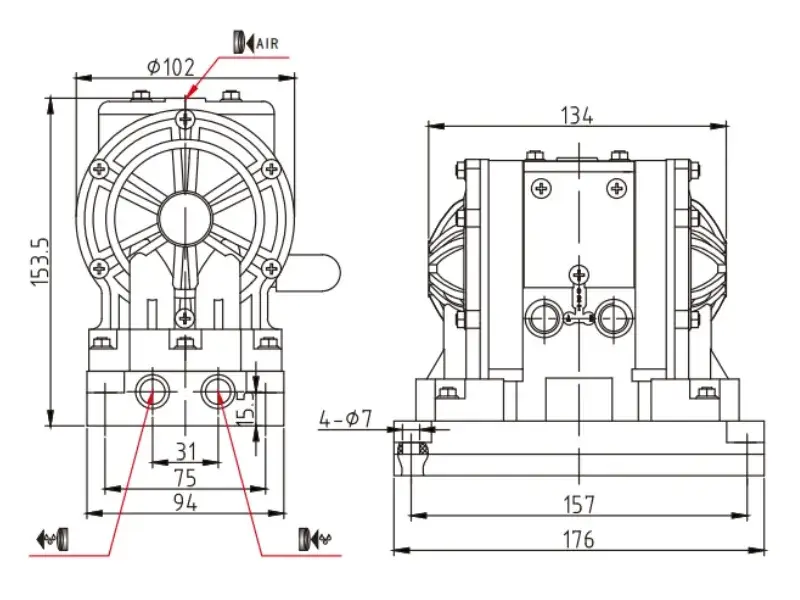

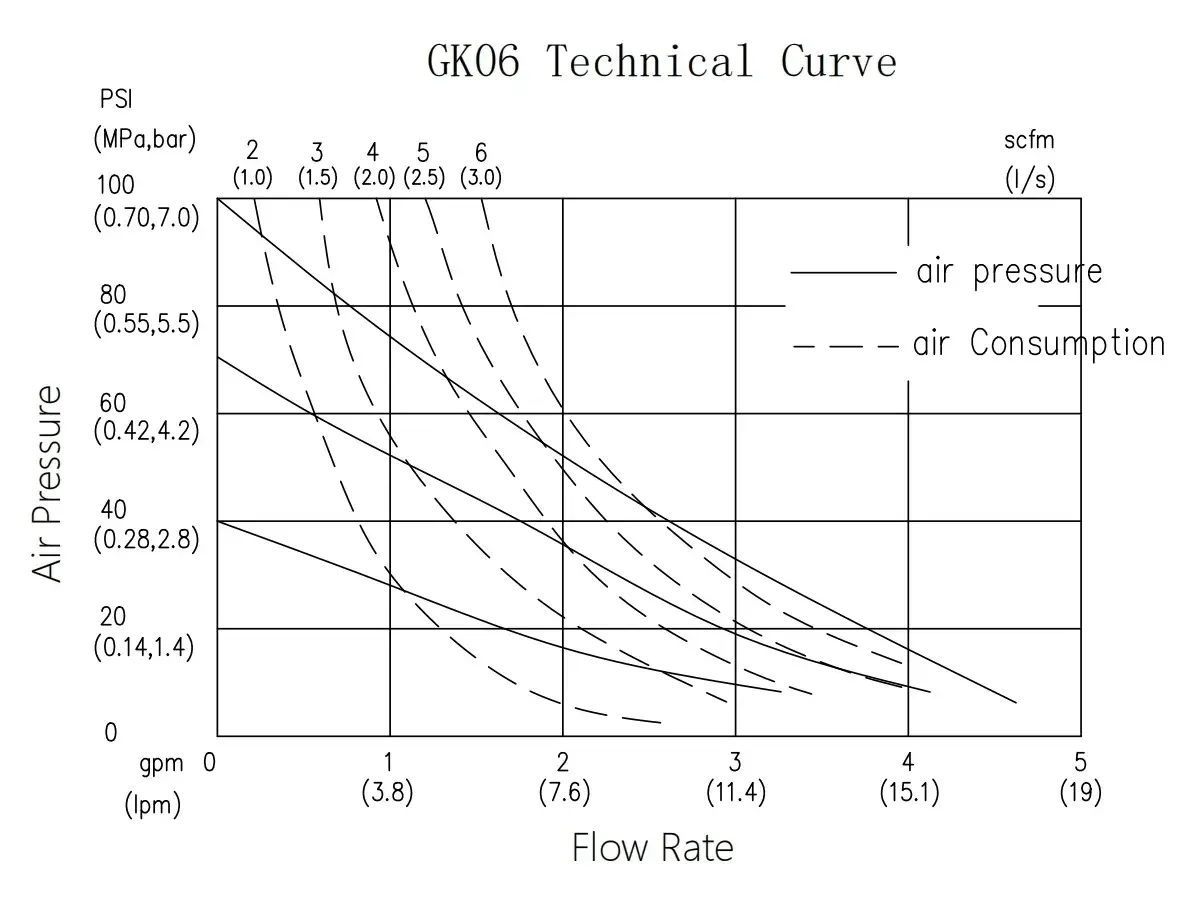

Bomba AODD de PP de 1/4"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 5,0 gpm (19 L/min)
- Frecuencia máxima de ciclos: 320 cpm
- Altura de aspiración en seco: 3 m
- Tamaño máximo de partículas sólidas: 0,06" (1,5 mm)
- Consumo máximo de aire: 7,0 scfm (3,5 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 1/4"
- Conexión de salida de fluido: 1/4"
- Peso: 1,1 kg

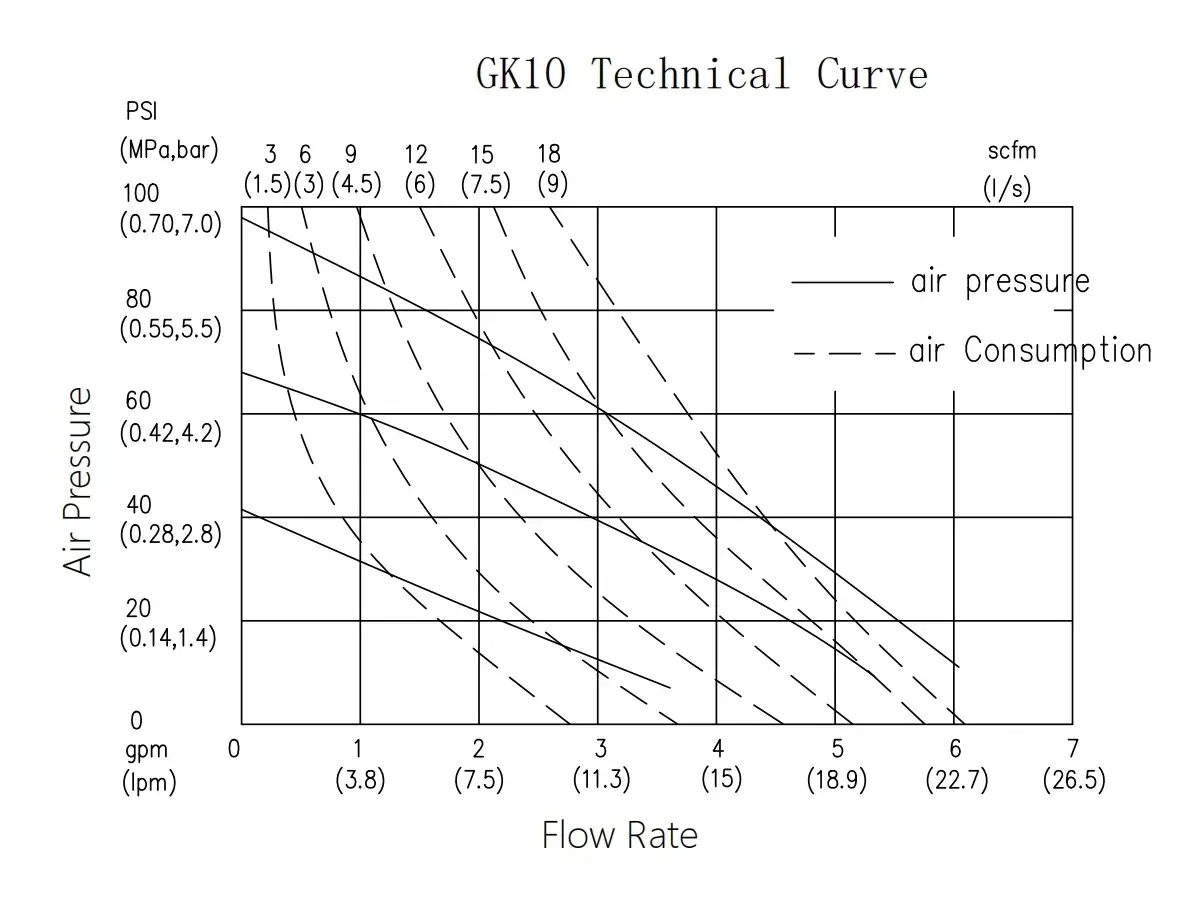

Bomba AODD de PP de 3/8"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 7,0 gpm (26,5 L/min)
- Frecuencia máxima de ciclos: 330 cpm
- Altura de aspiración en seco: 3,7 m
- Tamaño máximo de partículas sólidas: 1/16" (1,6 mm)
- Consumo máximo de aire: 18 scfm (9 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 1/4"
- Conexión de entrada de fluido: 3/8"
- Conexión de salida de fluido: 3/8"
- Peso: 3,0 kg

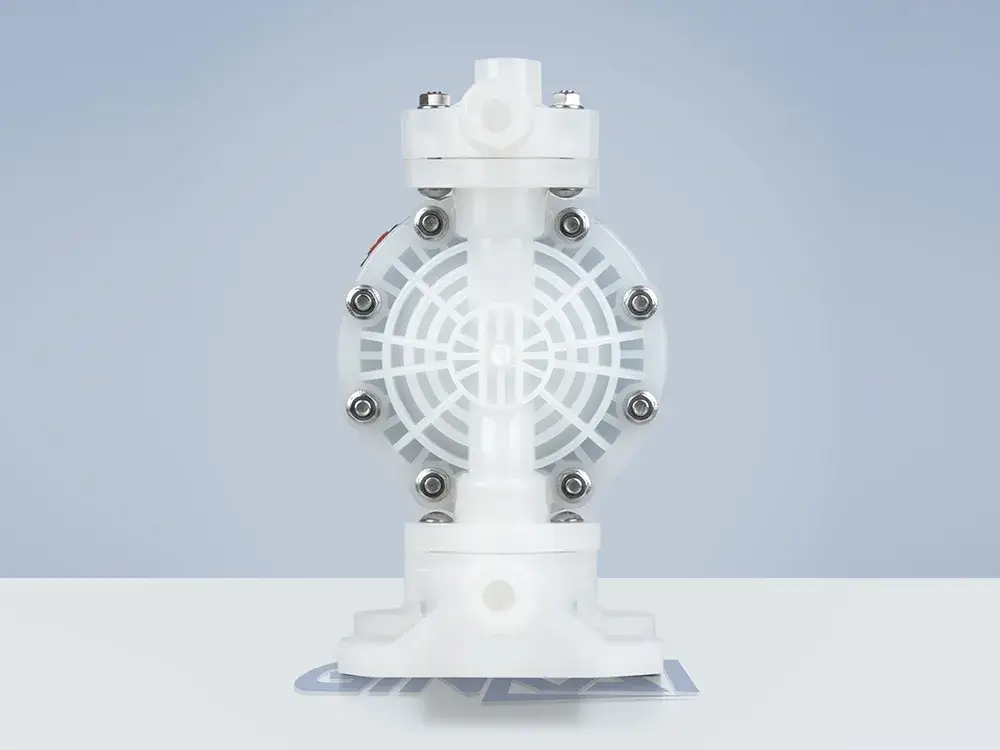

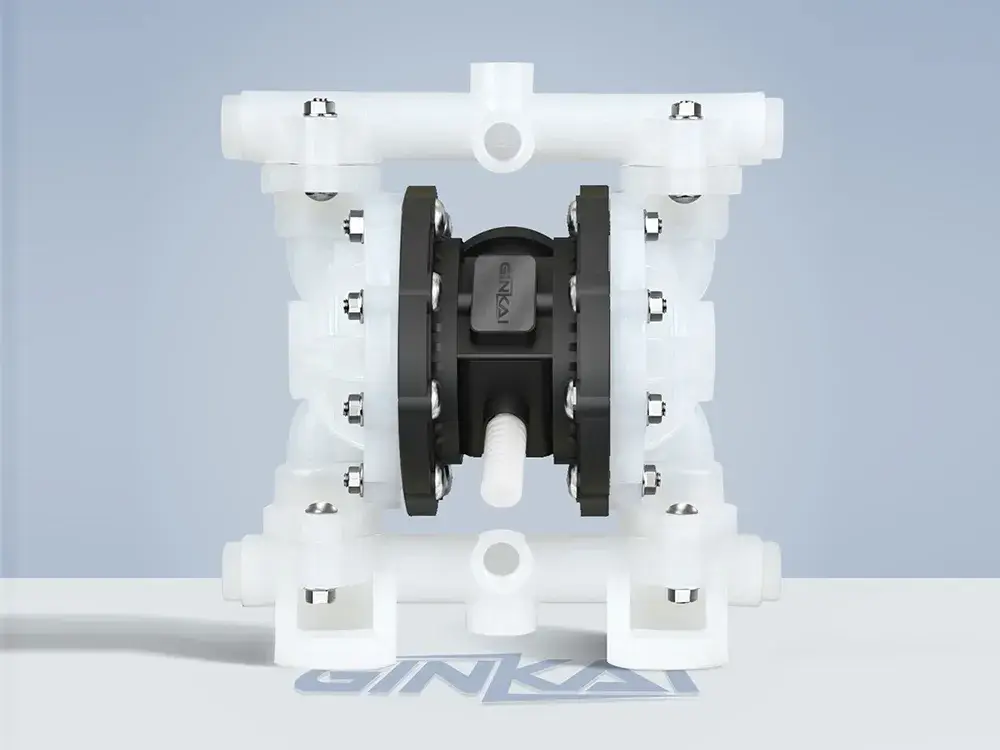

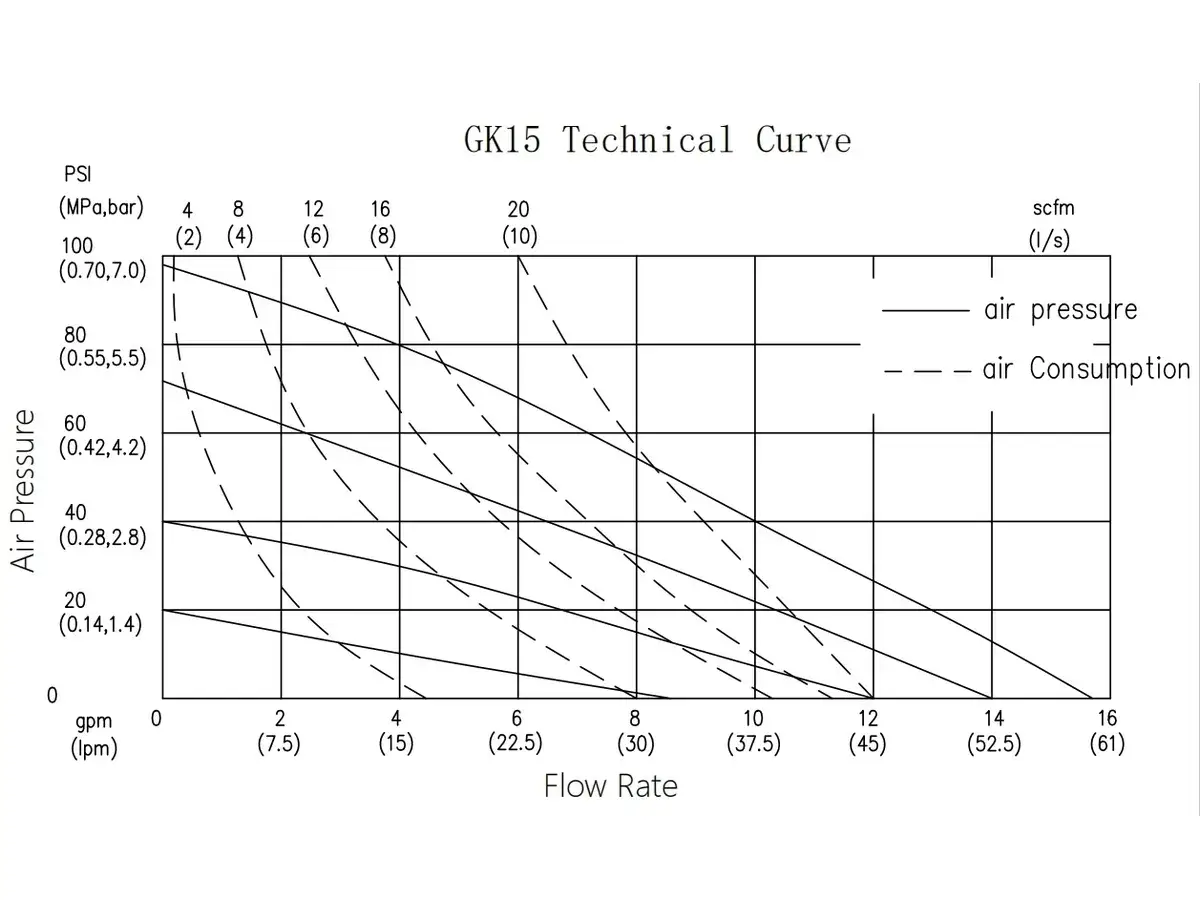

Bomba neumática de diafragma de PP de 1/2"
Conjunto central de PP
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 3,4 kg
Conjunto central de aleación de aluminio
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 15 gpm (57 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 1/2"
- Conexión de salida de fluido: 1/2"
- Peso: 3,4 kg

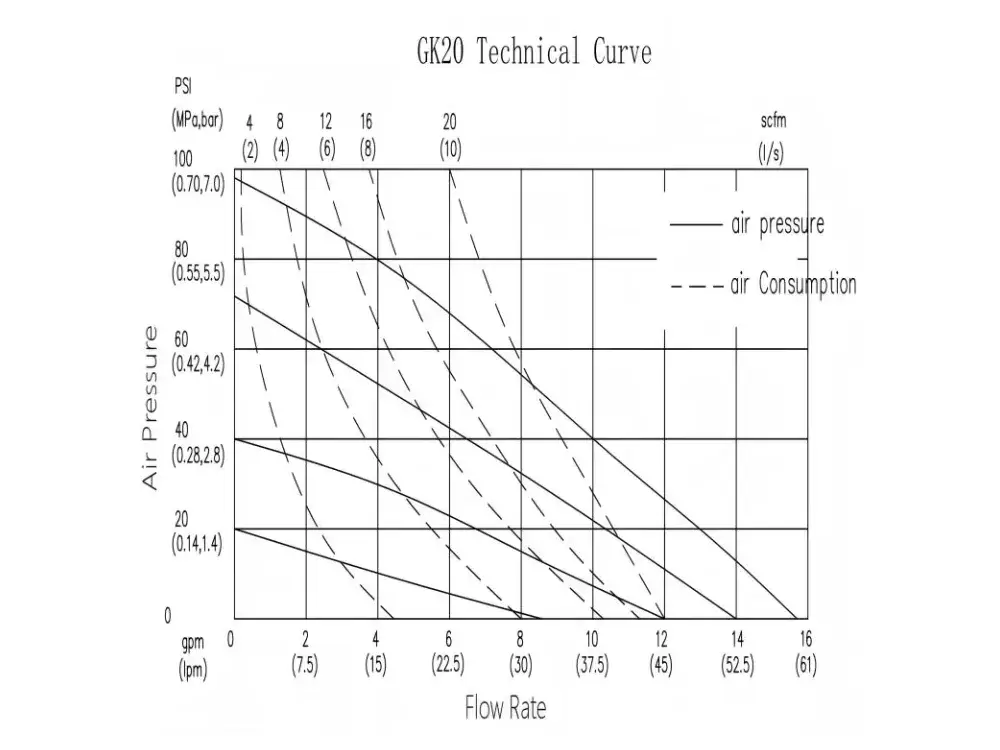

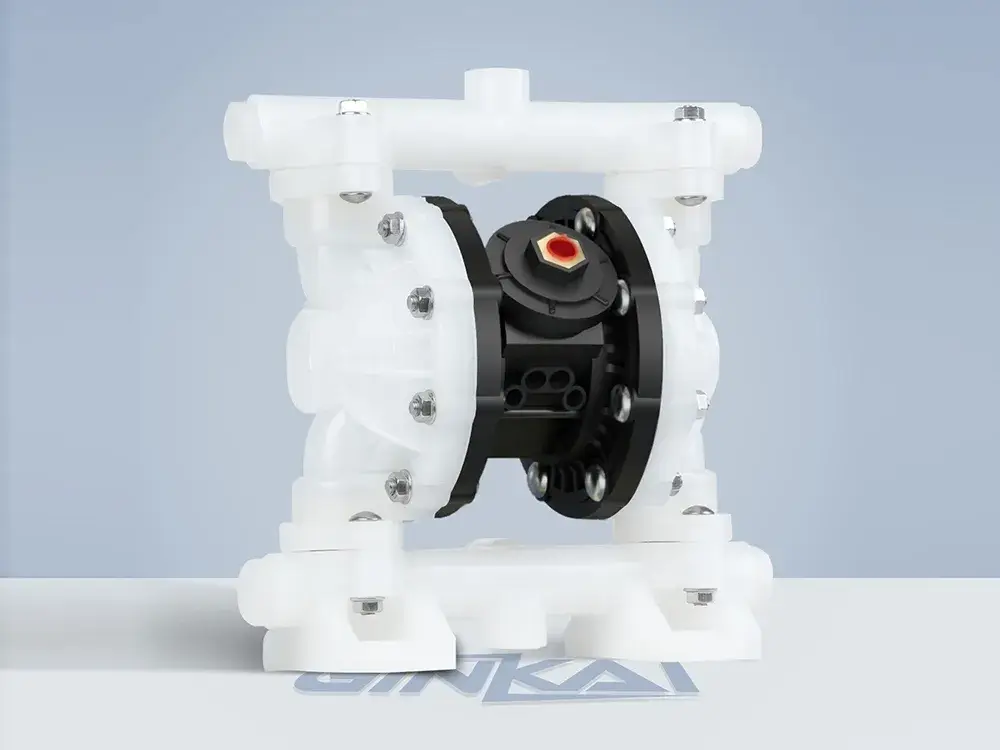

Bomba neumática de doble diafragma de PP de 3/4"
- Presión máxima de trabajo: 100 psi / 0,7 MPa / 7 bar
- Caudal máximo: 16 gpm (61 L/min)
- Frecuencia máxima de ciclos: 400 cpm
- Altura de aspiración en seco: 4,5 m
- Tamaño máximo de partículas sólidas: 3/32" (2,5 mm)
- Consumo máximo de aire: 20 scfm (10 L/s)
- Conexión de entrada de aire: 1/4"
- Conexión de escape de aire: 3/8"
- Conexión de entrada de fluido: 3/4"
- Conexión de salida de fluido: 3/4"
- Peso: 3,5 kg

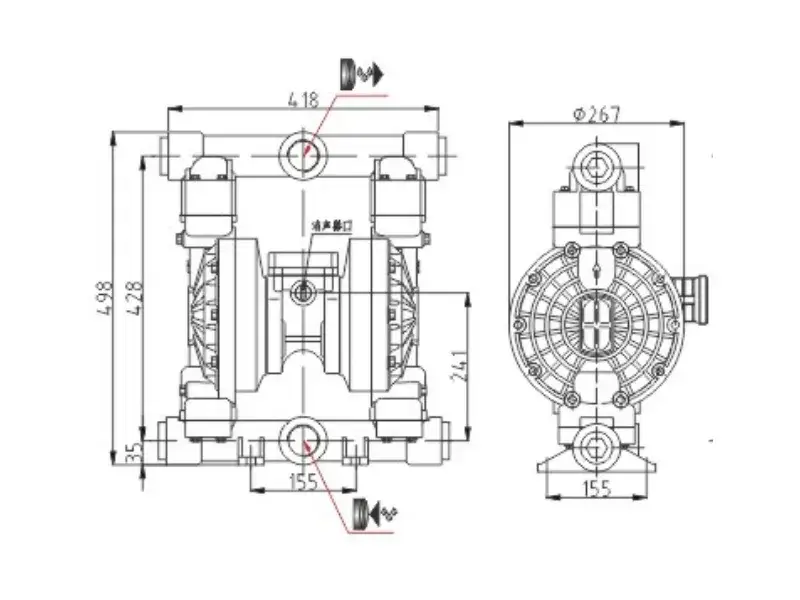

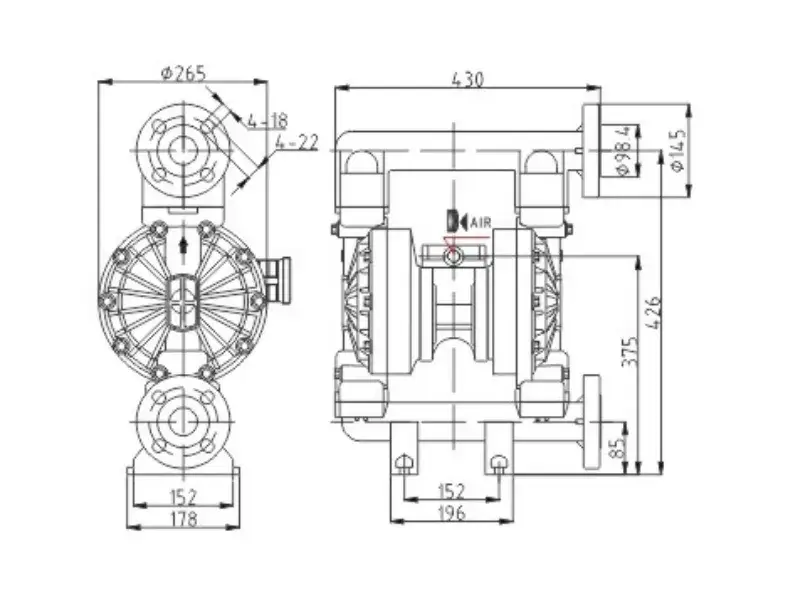

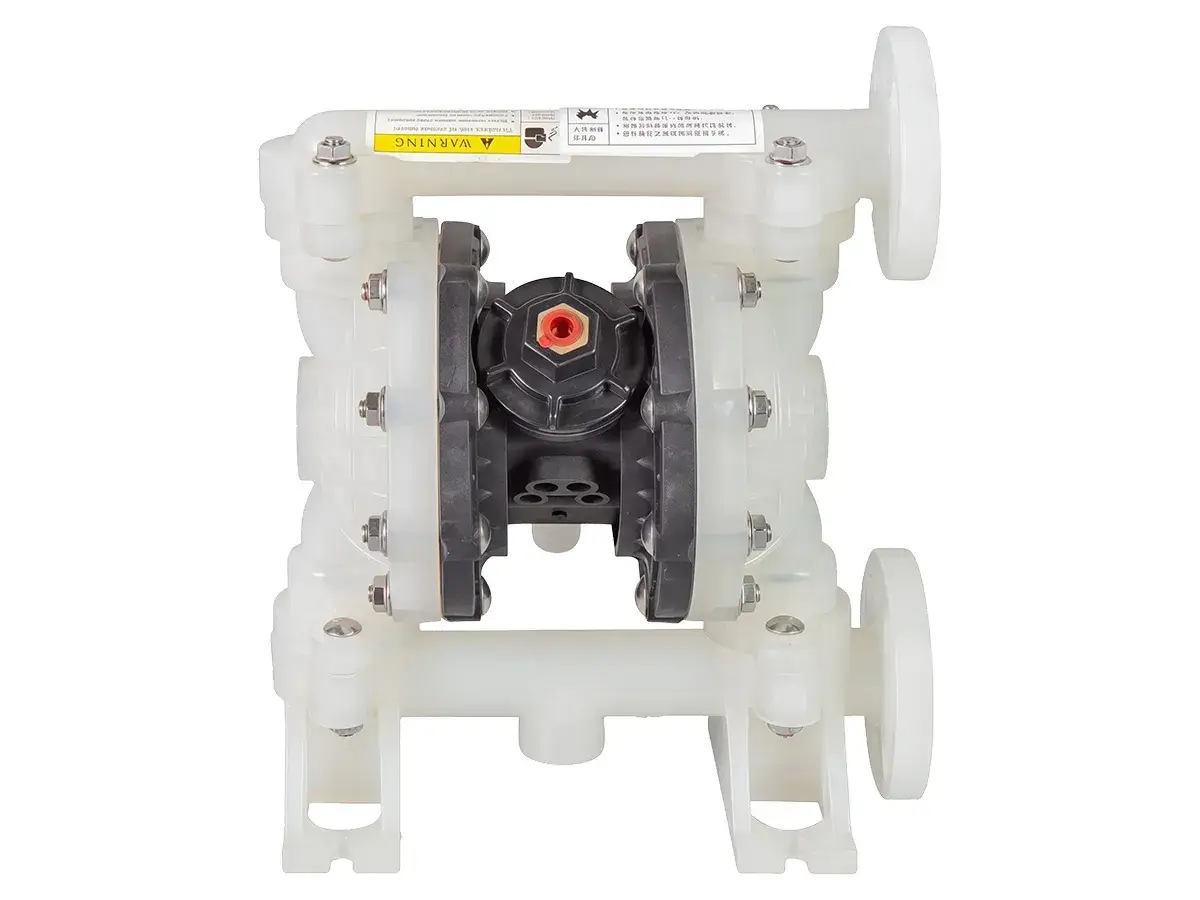

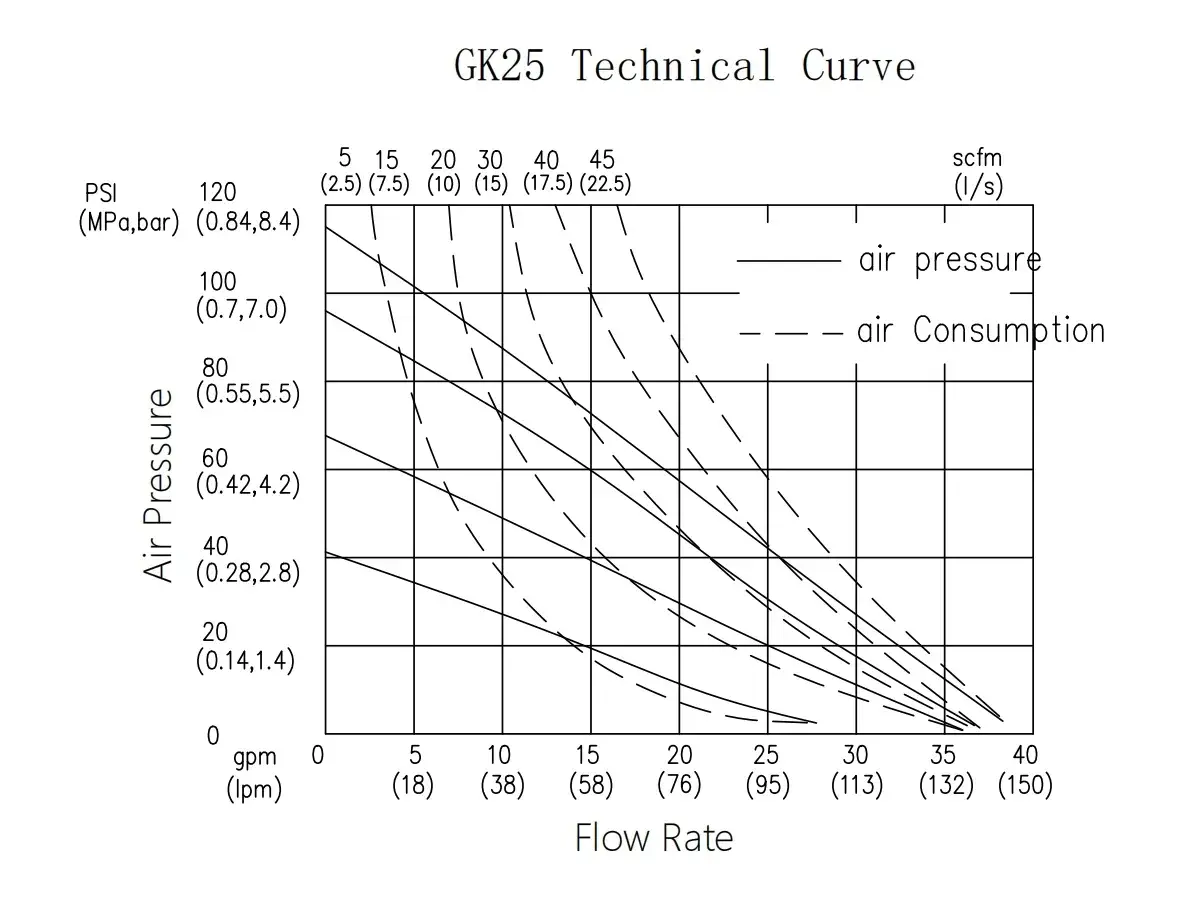

Bomba neumática de diafragma de PP de 1”
Conexión bridada y conjunto central de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg
Conexión roscada y conjunto central de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg
Conjunto central de PP de tres secciones
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg
Conjunto central de aleación de aluminio de tres secciones
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 40 gpm (150 L/min)
- Frecuencia máxima de ciclos: 276 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,16" (4 mm)
- Consumo máximo de aire: 45 scfm (22,5 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1"
- Conexión de salida de fluido: 1"
- Peso: 8,3 kg

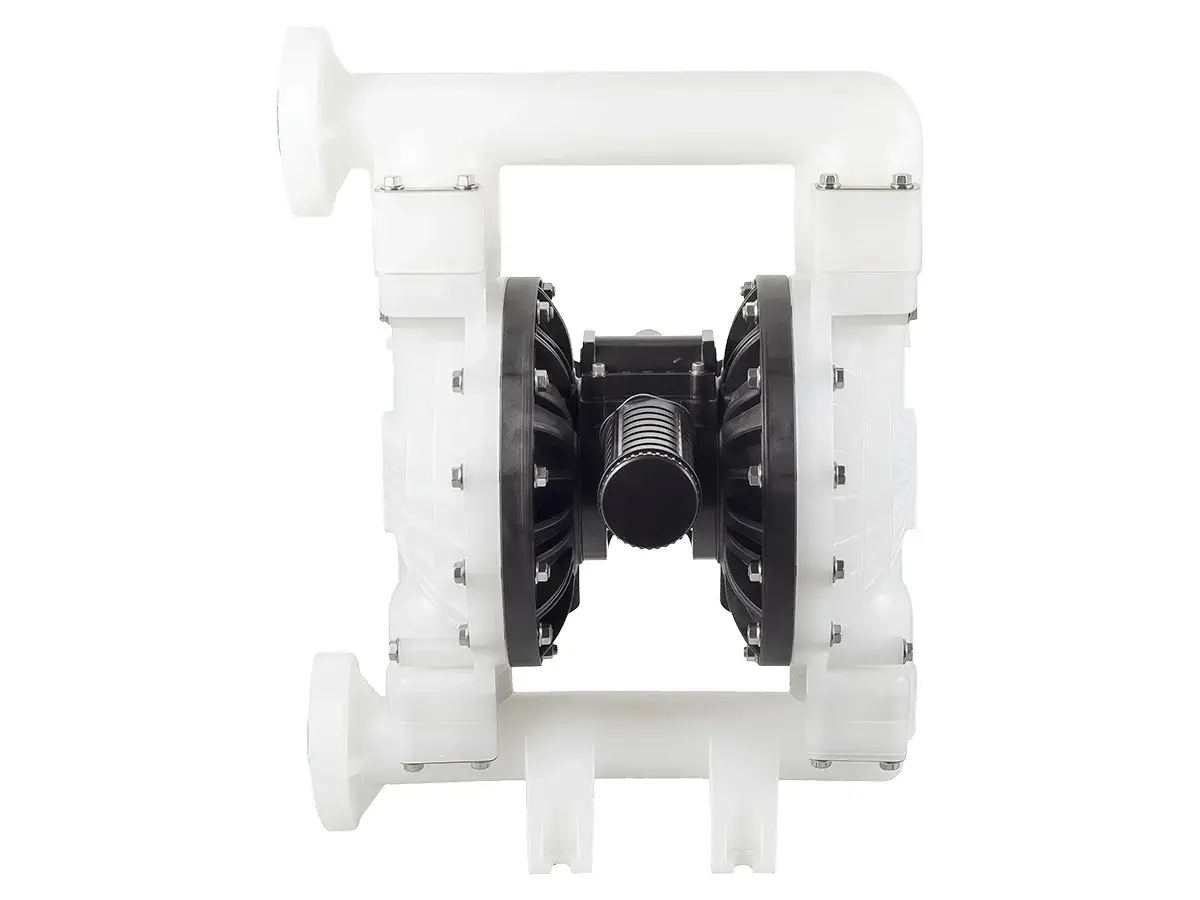

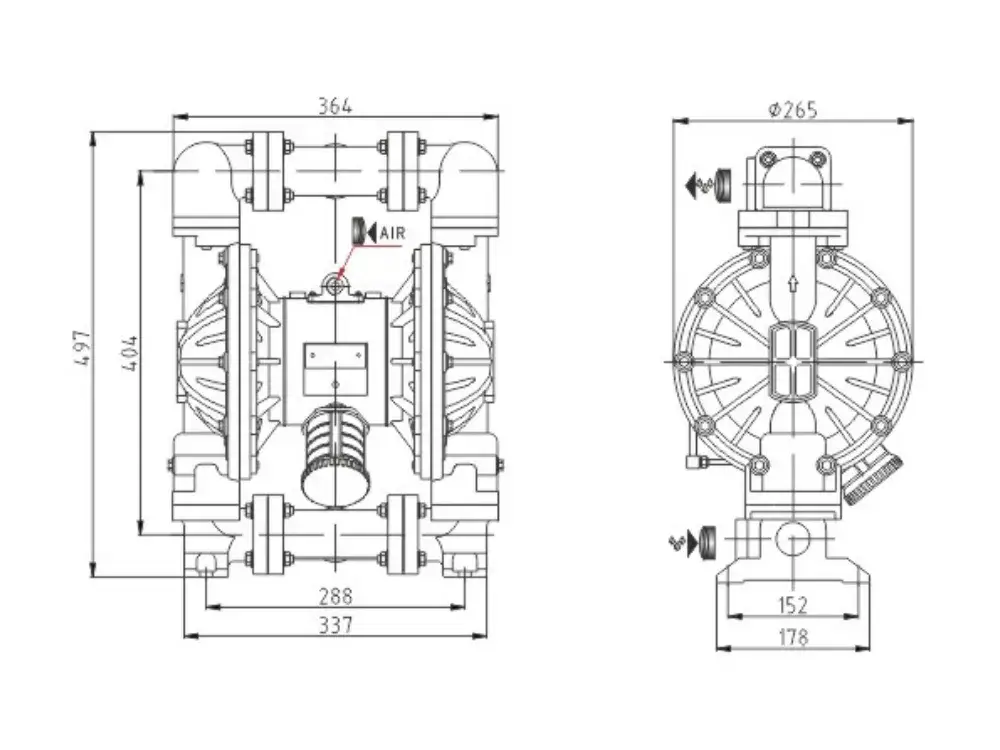

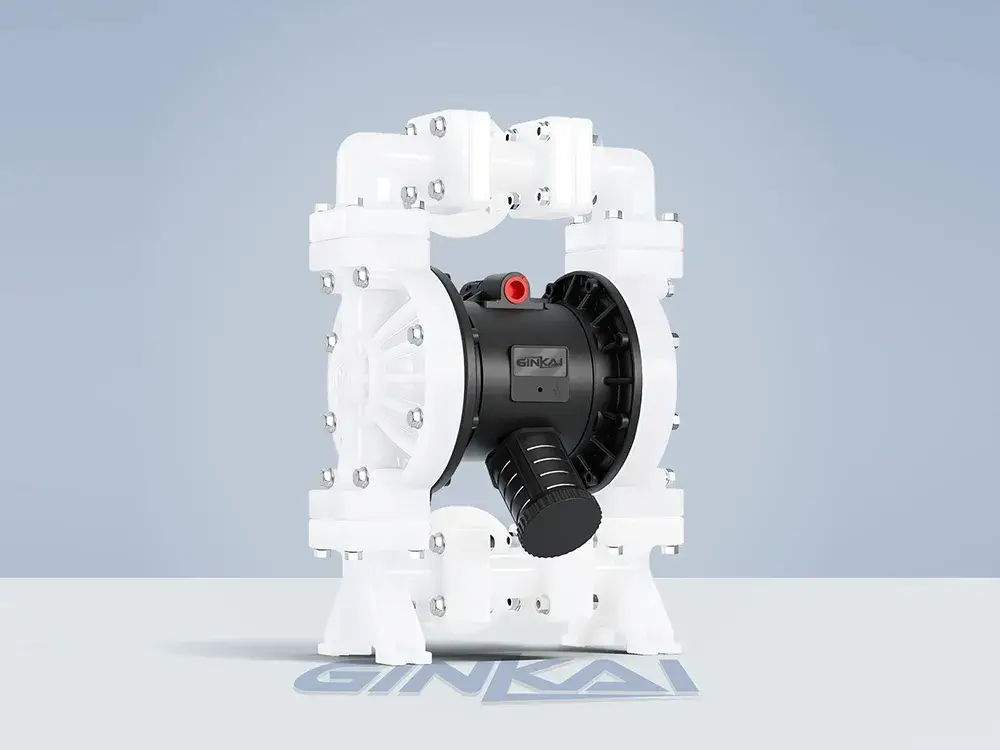

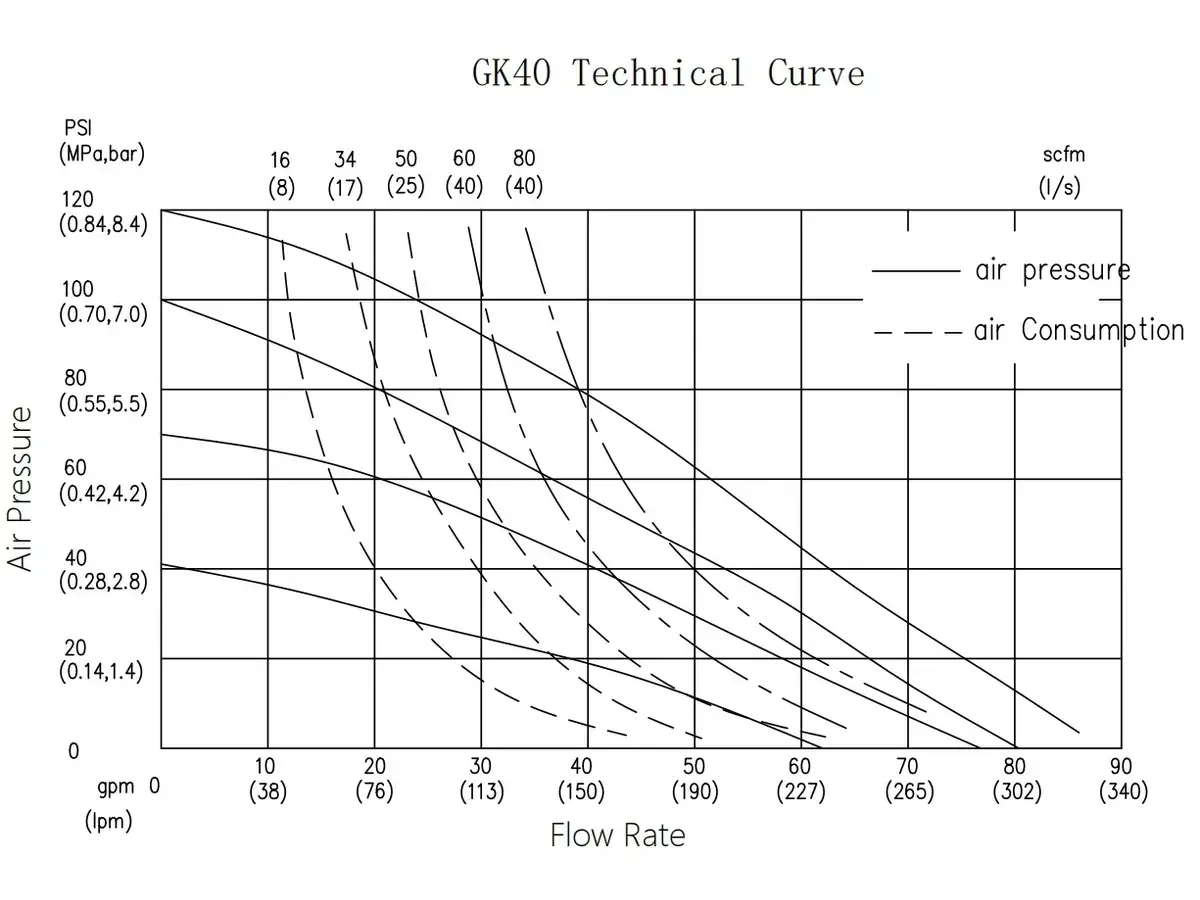

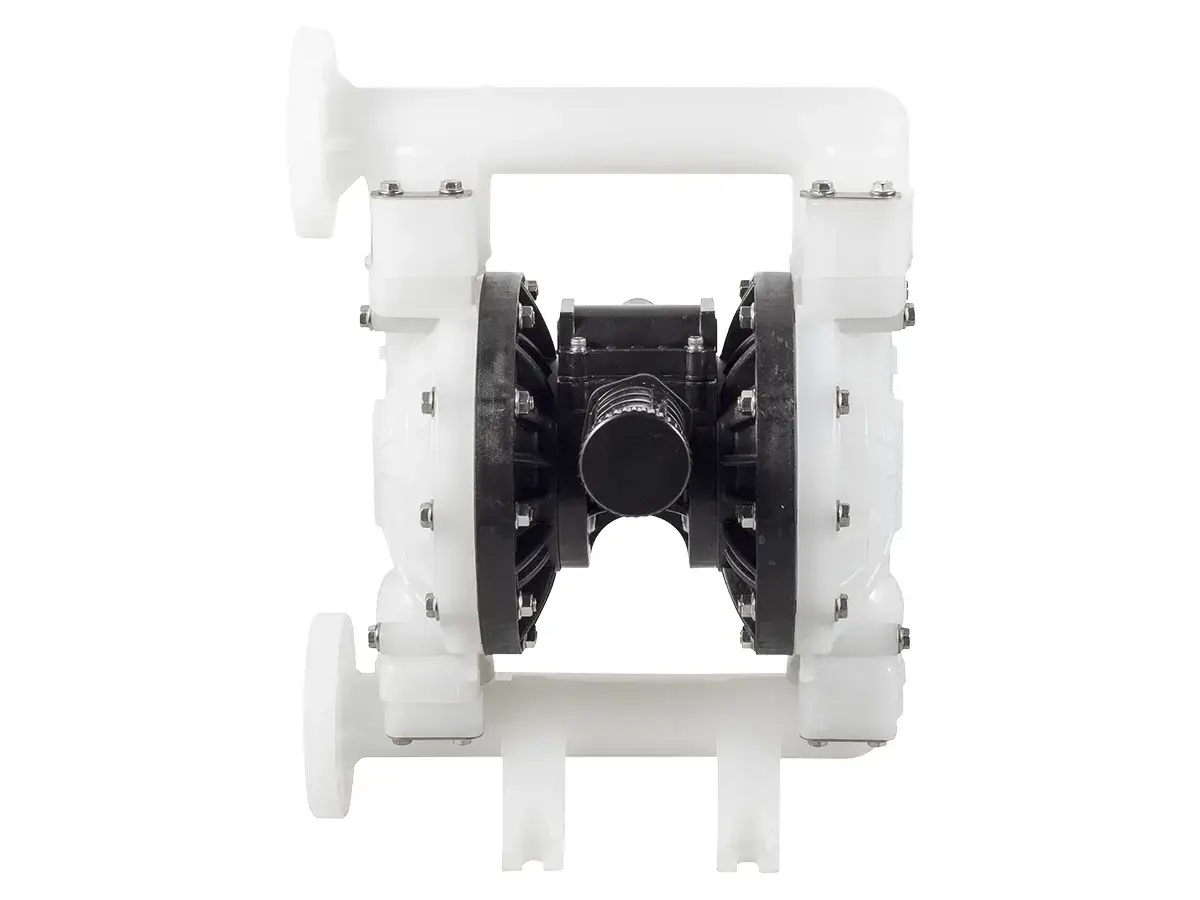

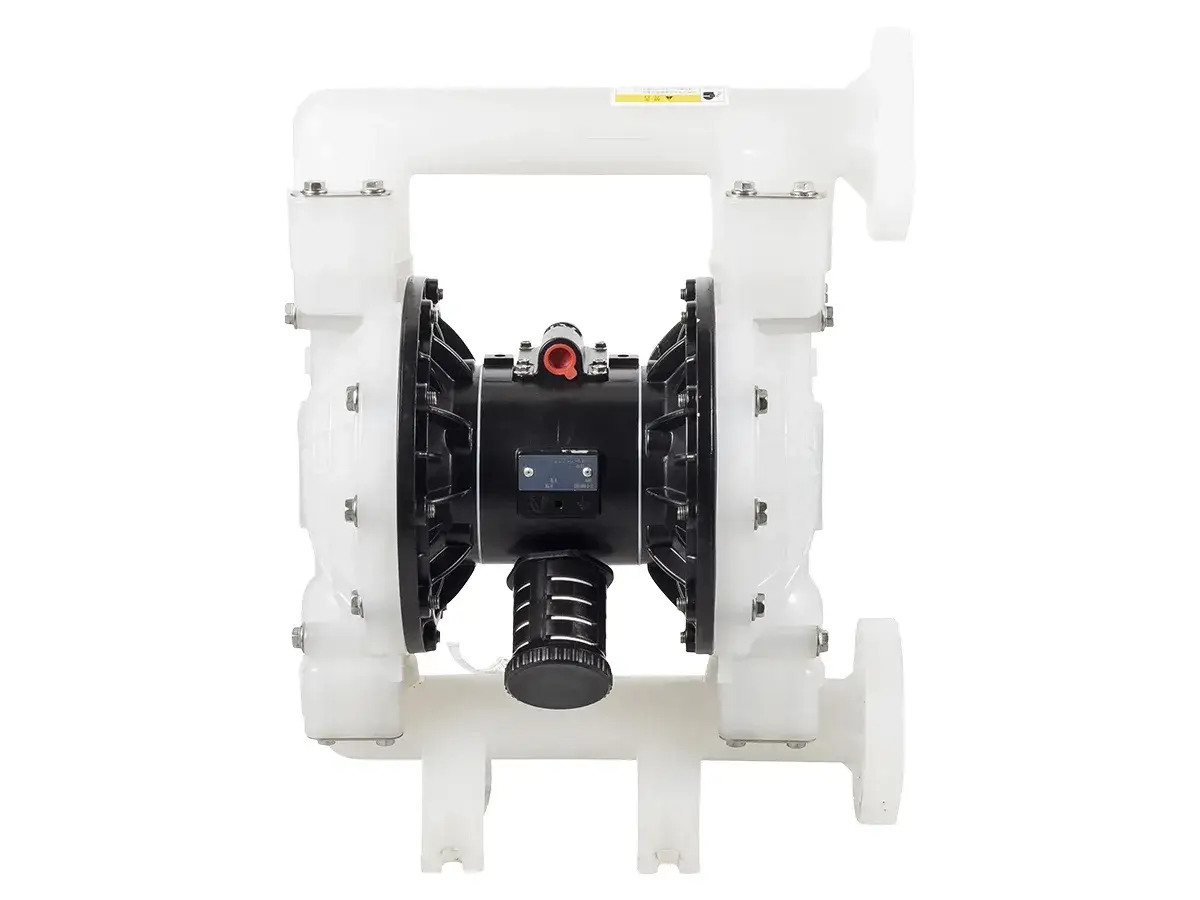

Bomba neumática de doble diafragma de PP de 1½”
Cuerpo de PP con motor neumático de aleación de aluminio
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg
Cuerpo integral de PP con conexión bridada
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1½"
- Conexión de salida de fluido: 1½"
- Peso: 15 kg
Cuerpo integral de PP con conexión roscada
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1-1/2"
- Conexión de salida de fluido: 1-1/2"
- Peso: 15 kg
Diseño de tres secciones
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 90 gpm (340 L/min)
- Frecuencia máxima de ciclos: 200 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,2" (5 mm)
- Consumo máximo de aire: 80 scfm (40 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 1-1/2"
- Conexión de salida de fluido: 1-1/2"
- Peso: 15 kg

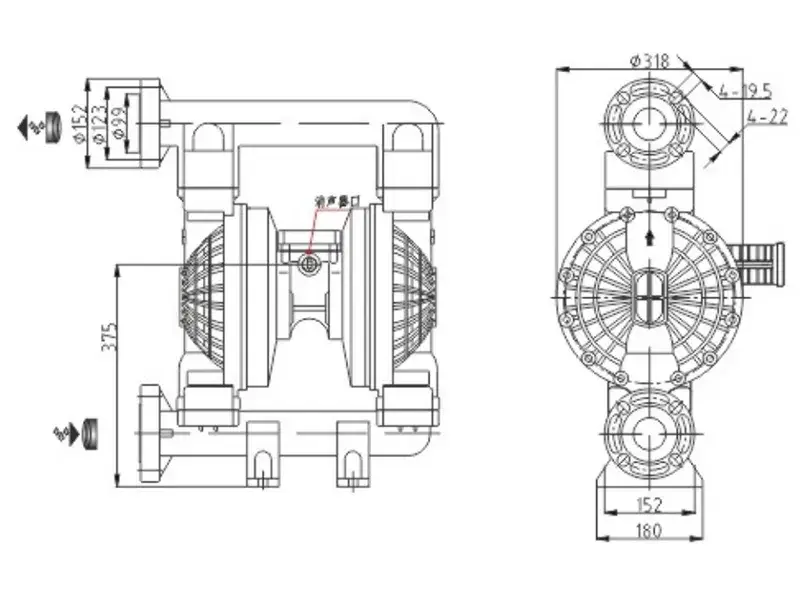

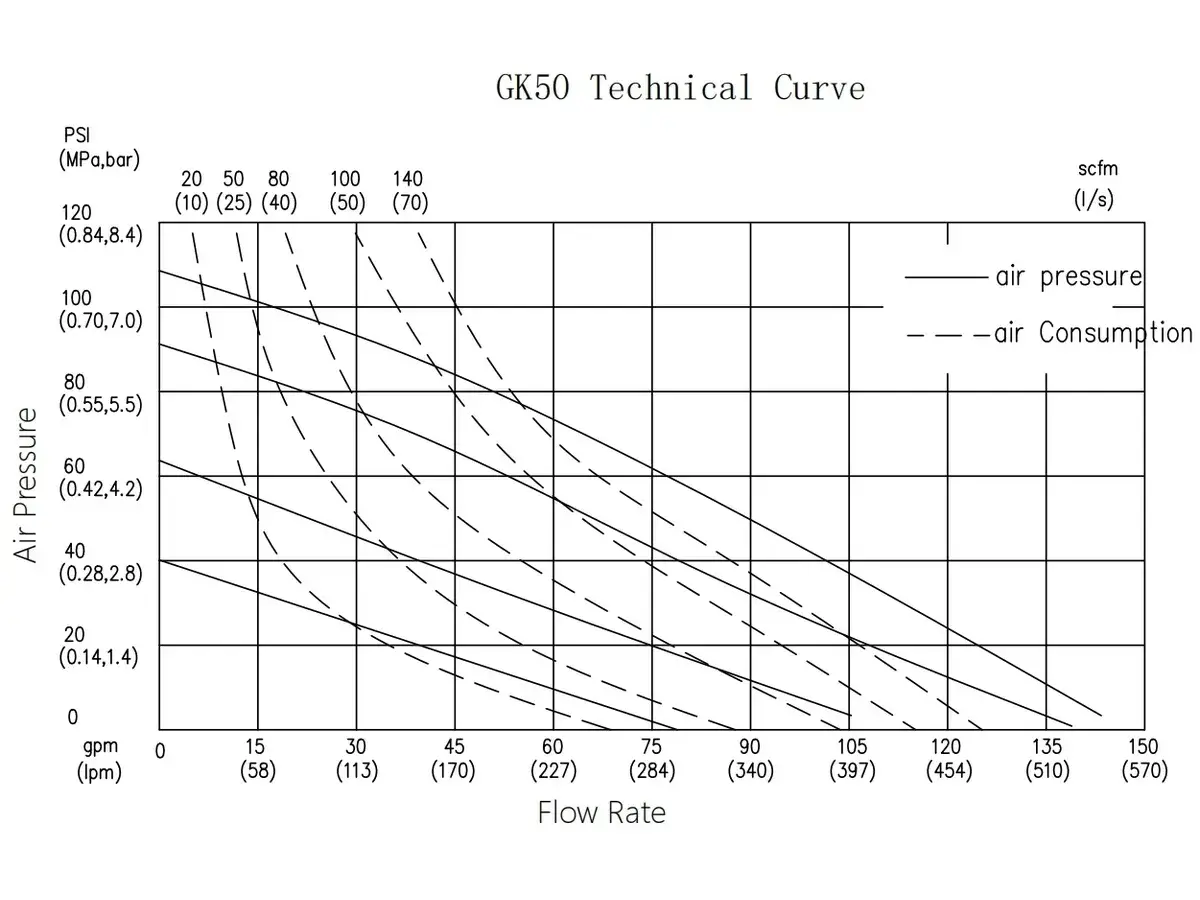

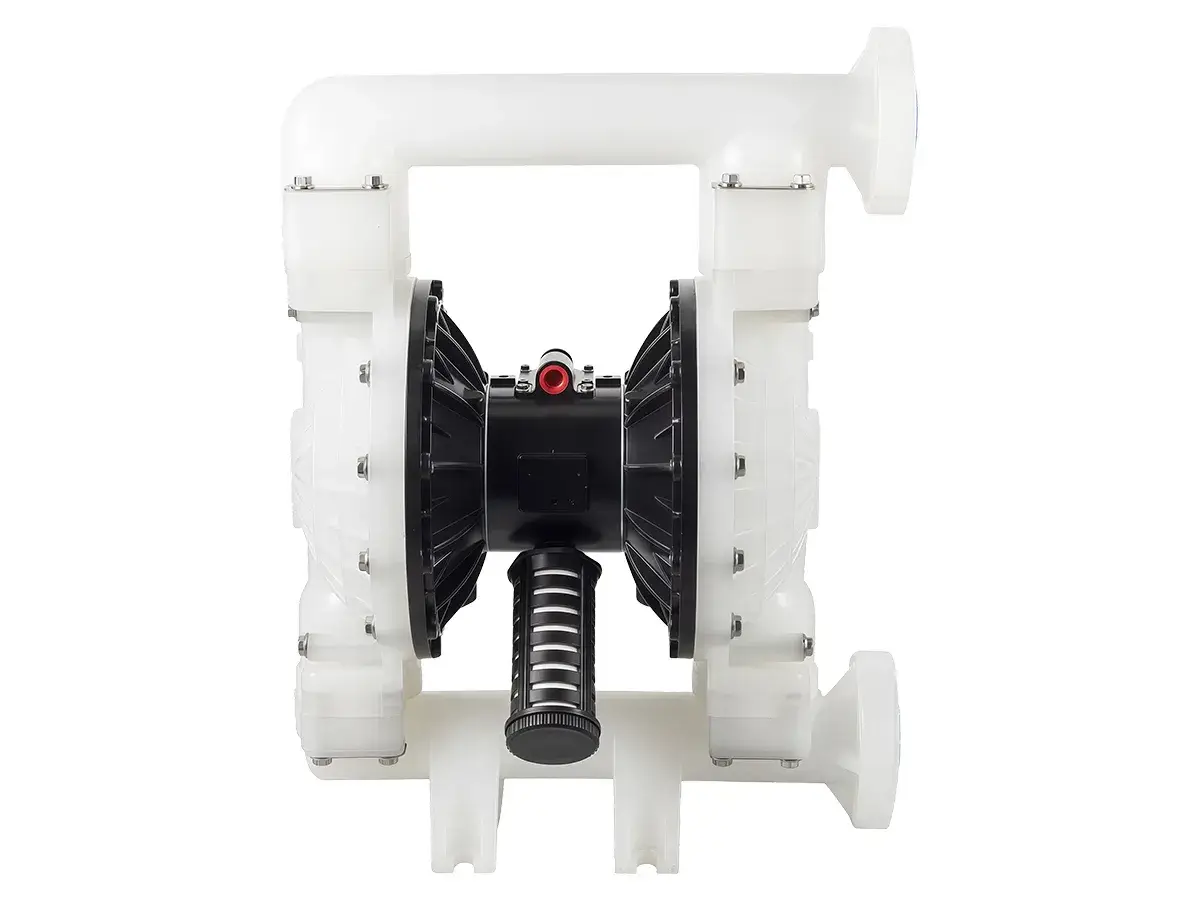

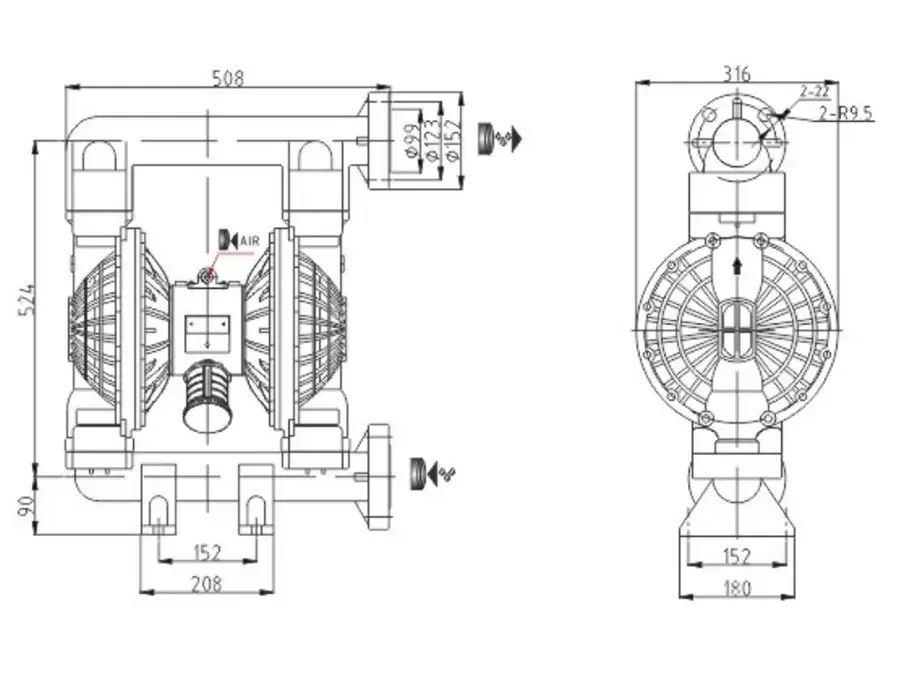

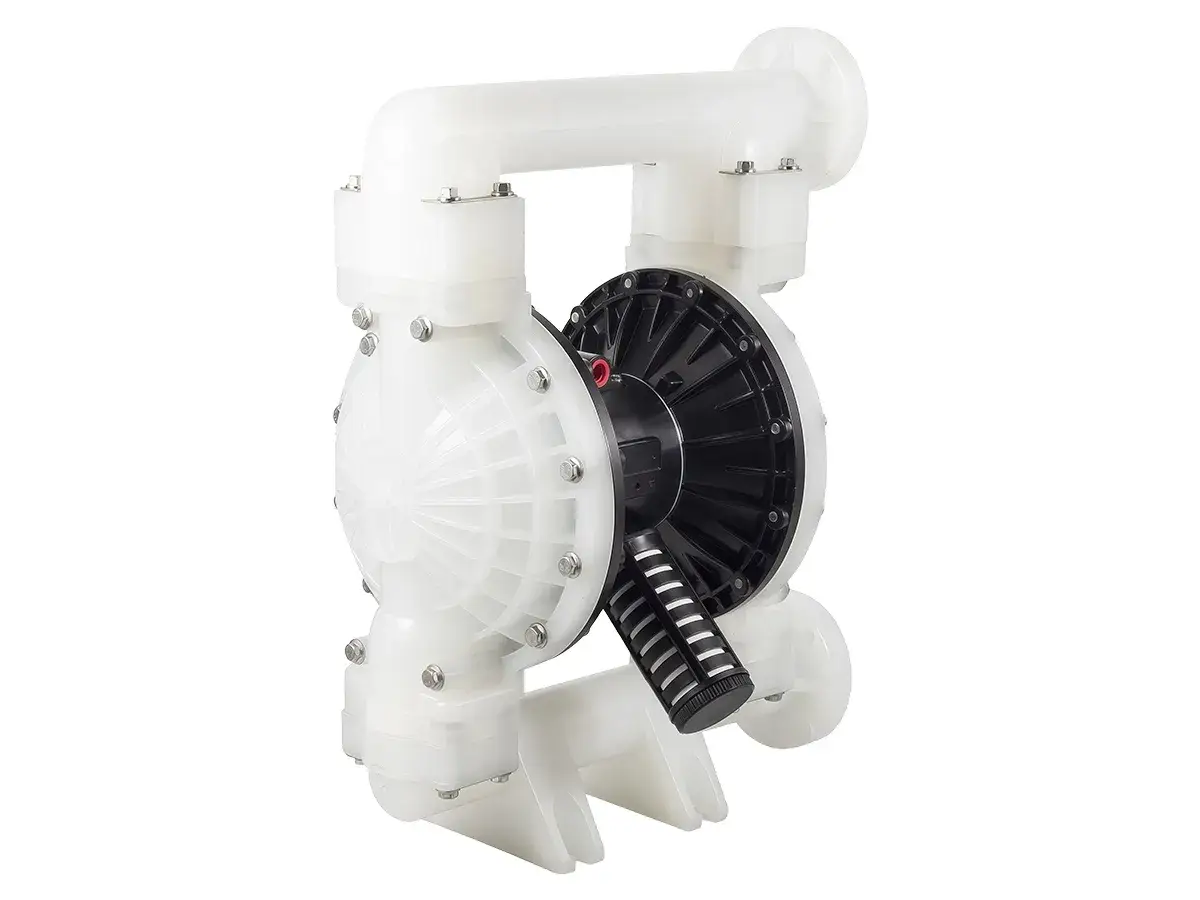

Bomba neumática de doble diafragma de PP de 2”
Bomba con cuerpo de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 ciclos/min
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso: 22 kg
Bomba con cuerpo integral de PP
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 150 gpm (570 L/min)
- Frecuencia máxima de ciclos: 145 ciclos/min
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,24" (6 mm)
- Consumo máximo de aire: 140 scfm (70 L/s)
- Conexión de entrada de aire: 1/2"
- Conexión de escape de aire: 3/4"
- Conexión de entrada de fluido: 2"
- Conexión de salida de fluido: 2"
- Peso: 22 kg

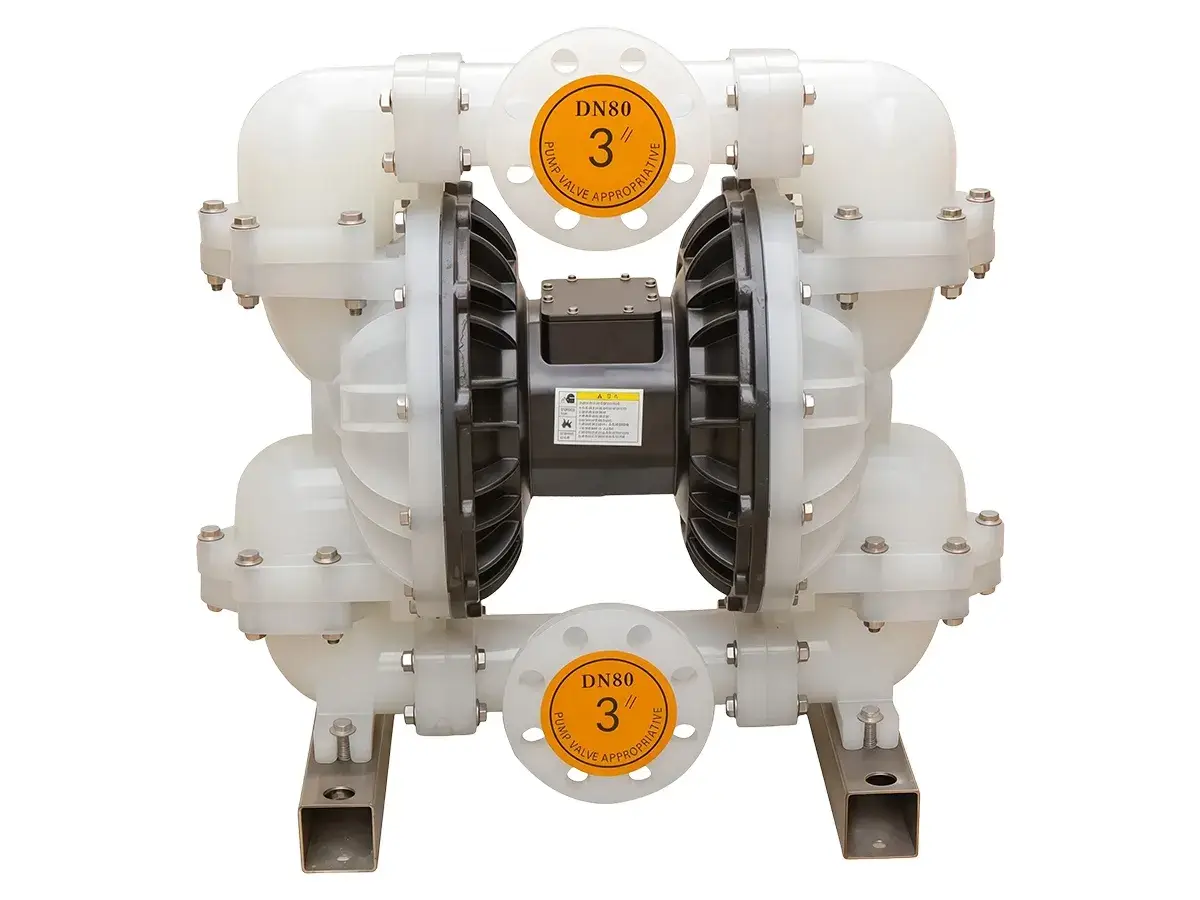

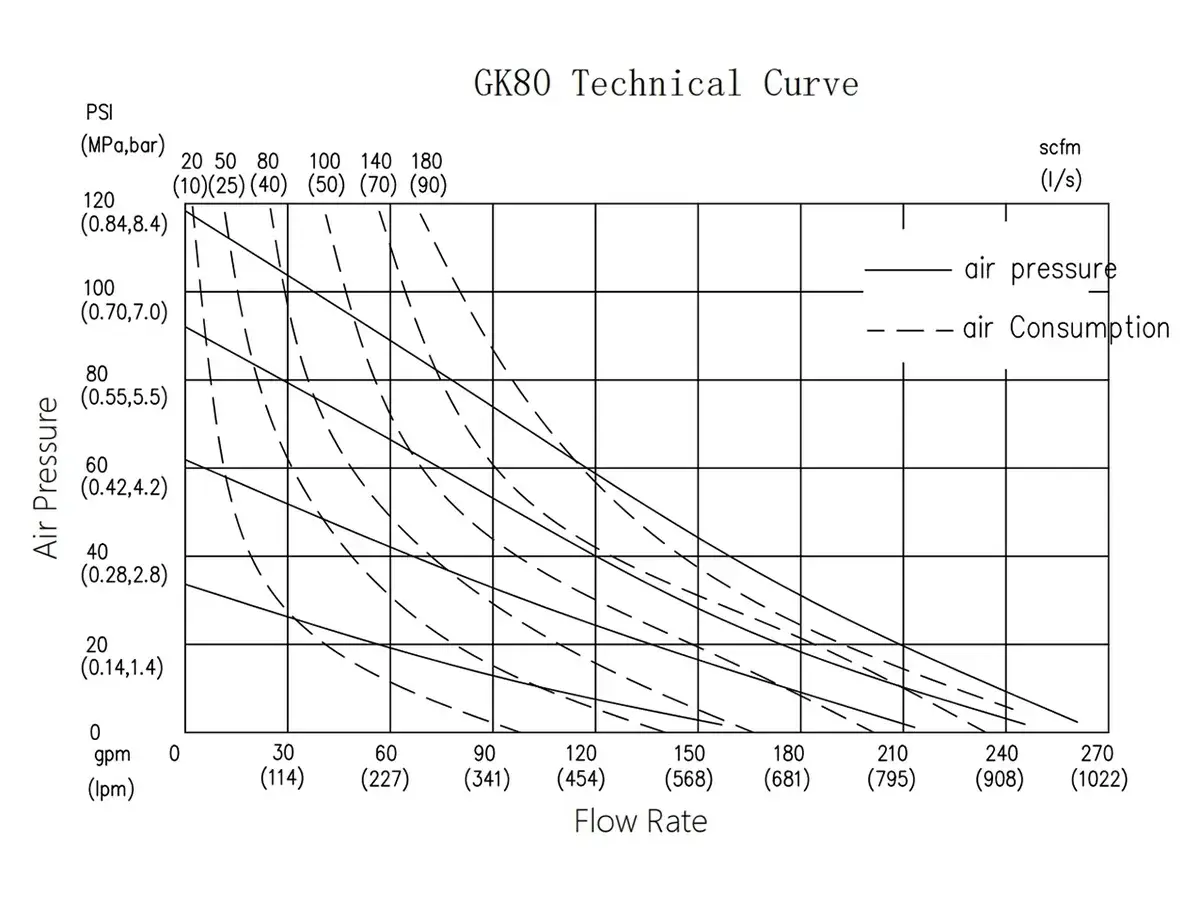

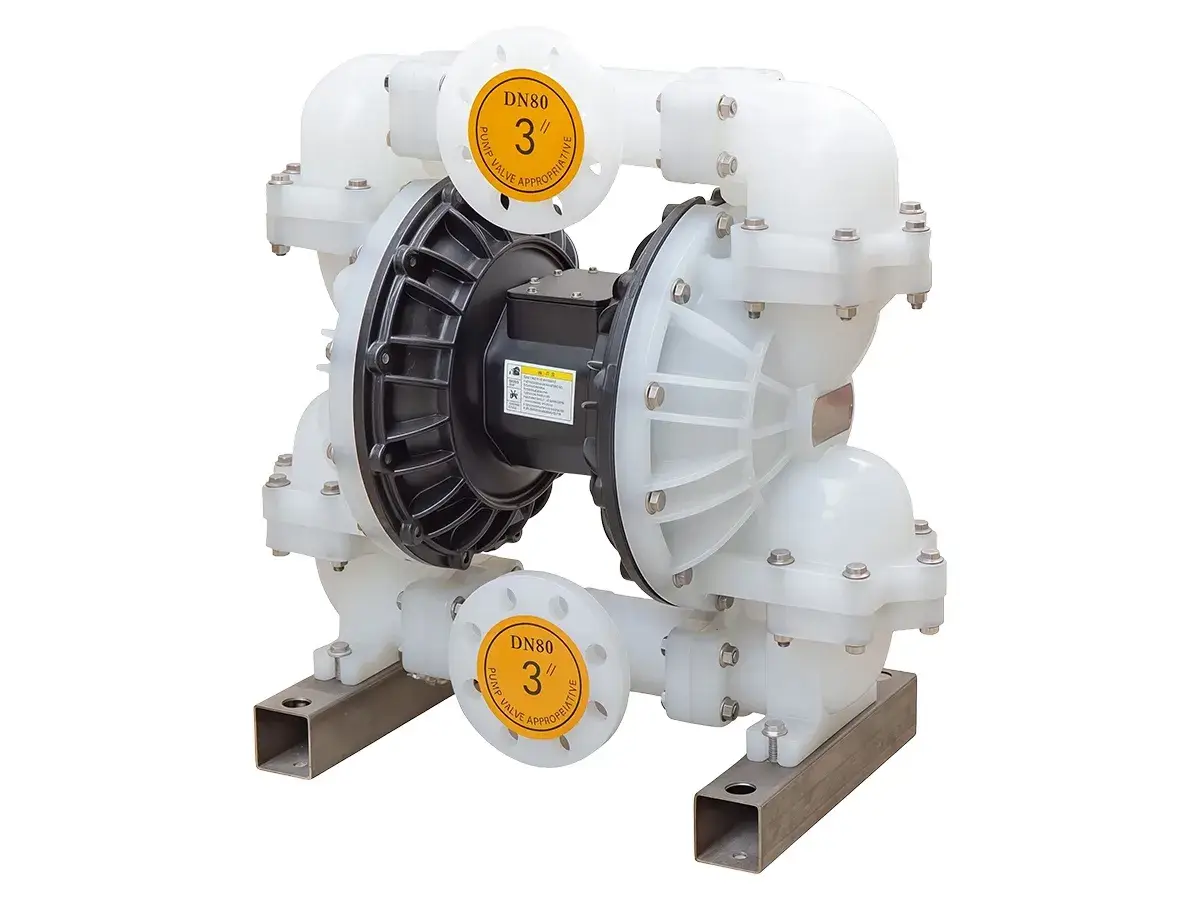

Bomba neumática de diafragma de PP de 3””
- Presión máxima de trabajo: 120 psi / 0,84 MPa / 8,4 bar
- Caudal máximo: 270 gpm (1022 L/min)
- Frecuencia máxima de ciclos: 135 cpm
- Altura de aspiración en seco: 5 m
- Tamaño máximo de partículas sólidas: 0,37" (9,4 mm)
- Consumo máximo de aire: 180 scfm (90 L/s)
- Conexión de entrada de aire: 3/4"
- Conexión de escape de aire: 1"
- Conexión de entrada de fluido: 3"
- Conexión de salida de fluido: 3"
- Peso: 51 kg
